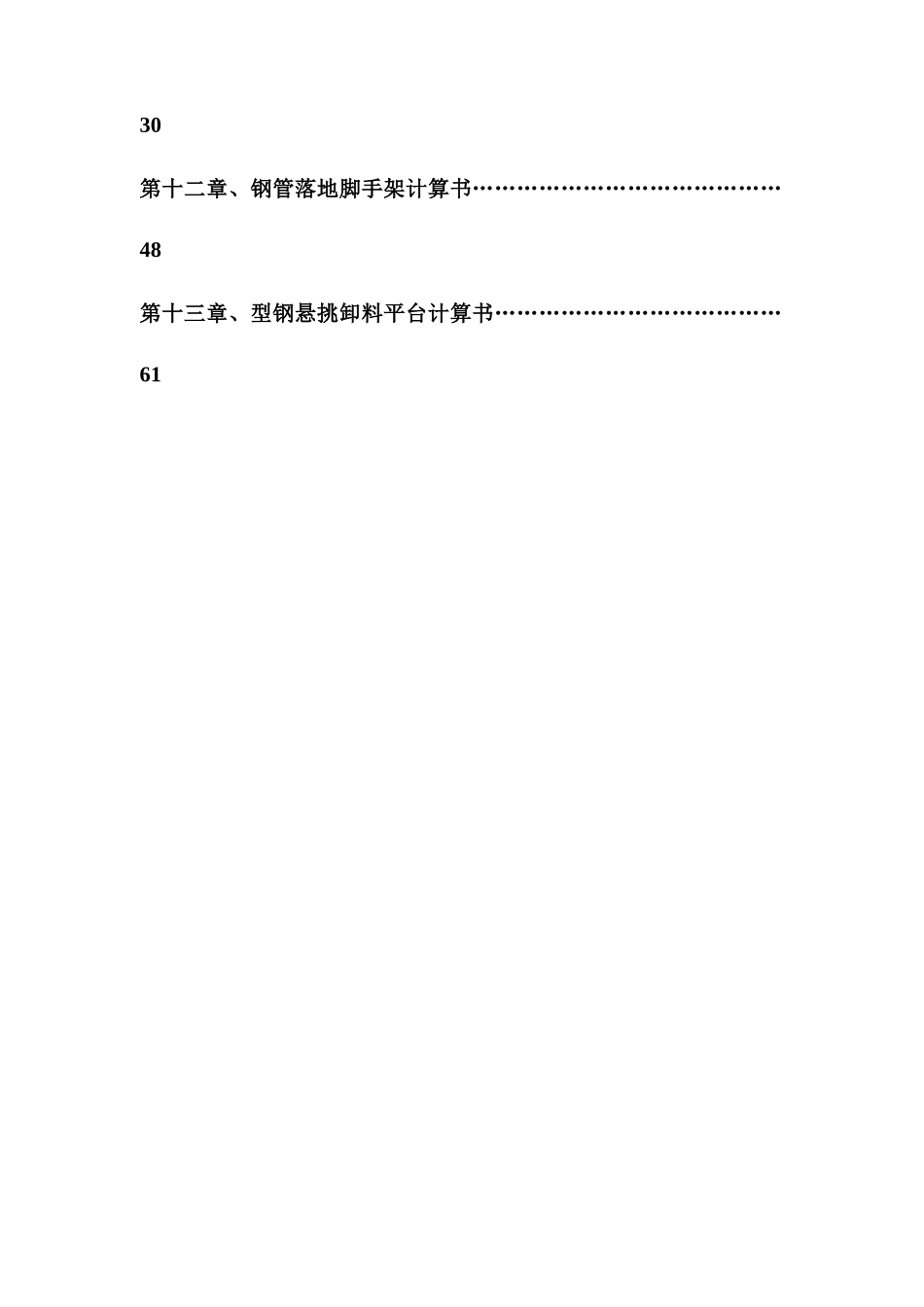

怀特第六小区（一期）工程综合脚手架编制：审核：审批：石家庄一建建设集团有限公司年月日目录第一章、编制依据………………………………………………………1第二章、工程概况………………………………………………………1第三章、脚手架工程施工安排…………………………………………3第四章、施工准备………………………………………………………4第五章、二层以下落地式双排脚手架搭设方法………………………7第六章、悬挑双排脚手架搭设方法……………………………………13第七章、卸料平台施工方法……………………………………………20第八章、脚手架搭设质量标准…………………………………………24第九章、脚手架拆除……………………………………………………26第十章、安全管理………………………………………………………28第十一章、型钢悬挑脚手架计算书……………………………………30第十二章、钢管落地脚手架计算书……………………………………48第十三章、型钢悬挑卸料平台计算书…………………………………61第一章、编制依据序号名称编号1怀特第六小区（一期）工程施工图2《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20013《混凝土结构工程施工质量验收规范》GB50204-20024《建筑施工安全检查标准》JGJ59-995《建筑施工高处作业安全技术规范》JGJ80-916现行《建筑施工规范大全》7怀特第六小区（一期）工程施工组织设计第二章、工程概况2.1设计概况本工程为石家庄市怀特第六小区（一期）工程，设计为带商业的高层住宅楼，怀特第六小区（一期）工程南临槐安路，东临富强大街,北临槐岭路,其设计概况详见下表：序号项目怀特第六小区（一期）工程1占地面积（m2）194632建筑面积（m2）建筑面积112500.96地下部分28920.24地上部分83580.723±0.000相当于绝对标高（m）1#2#楼、车库、商业：68.803#楼：69.35基底设计标高（m）1#2#楼、车库、商业：-11.803#楼：-12.3504层数（层）地下主楼3层，车库和商业2层地上1#2#楼：30层，3#楼：33层，商业：4层6建筑抗震设防类别：丙类抗震设防烈度：7度7结构类型框架－剪力墙8混凝土强度等级基础垫层C15基础底板C40S8抗渗混凝土地下室外墙C40S8抗渗混凝土墙柱C30梁板C30楼梯C302.2脚手架工程难点2.2.1本工程住宅楼结构形式为钢筋混凝土全现浇剪力墙结构；外墙轮廓转角较多，单跨外墙面积小且窗洞尺寸较大，各立面形式差别较大；立面装修主要为外墙涂料，且外挑装饰较多。2.3计划采用的脚手架形式2.3.1本工程主楼楼计划二层以上采用悬挑双排脚手架，二层以下采用双排脚手架。2.3.2本工程装修阶段采用外租吊篮架。第三章、脚手架工程施工安排3.1脚手架工程施工组织机构本工程脚手架工程由石家庄一建建设集团有限公司怀特小区项目部组织劳务公司进行施工，其主要组织机构详见下图：项目执行经理脚手架工程技术负责人施工班组脚手架工程责任工程师脚手架工程质量检查员3.2劳动力安排本工程脚手架工程计划投入劳动力详见下表：3.3施工进度安排本工程主楼挑架随主体结构施工六层一挑进行逐层搭升。装修吊篮架计划使用期限为2010年4月～2010年11月。投入人数架子工20塔吊司机及信号工6第四章、施工准备4.1技术准备4.1.1组织各岗位管理人员到位，并进行相关培训。4.1.2审图：组织施工技术人员认真查阅图纸，对各楼层层高、外轮廓变化部位以及埋件安装部位进行仔细核对。4.1.3技术交底：进行逐级技术交底。脚手架搭设前，由项目技术负责人组织脚手架施工方案的编制人员向脚手架工程责任工程师、安全员进行施工方案交底。施工方案交底后，由脚手架工程责任工程师根据脚手架工程施工方案，结合本工程实际情况对施工作业班组进行书面技术交底。交底应注重针对性和可操作性。4.2机具准备备齐脚手架搭设所需的力矩扳手等工具。4.3主要材料准备4.3.1钢管杆件(1)本工程钢管杆件采用φ48×3.5mm焊接钢管，其物理性能应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定，每根钢管的最大质量不超过25Kg，最大长度横向水平杆不超过2.2m，其它杆件不超过6.5m，其截面特征应符合下表规定：钢管截面积A(mm2)惯性矩I(mm4)抵抗矩W(mm3)...
