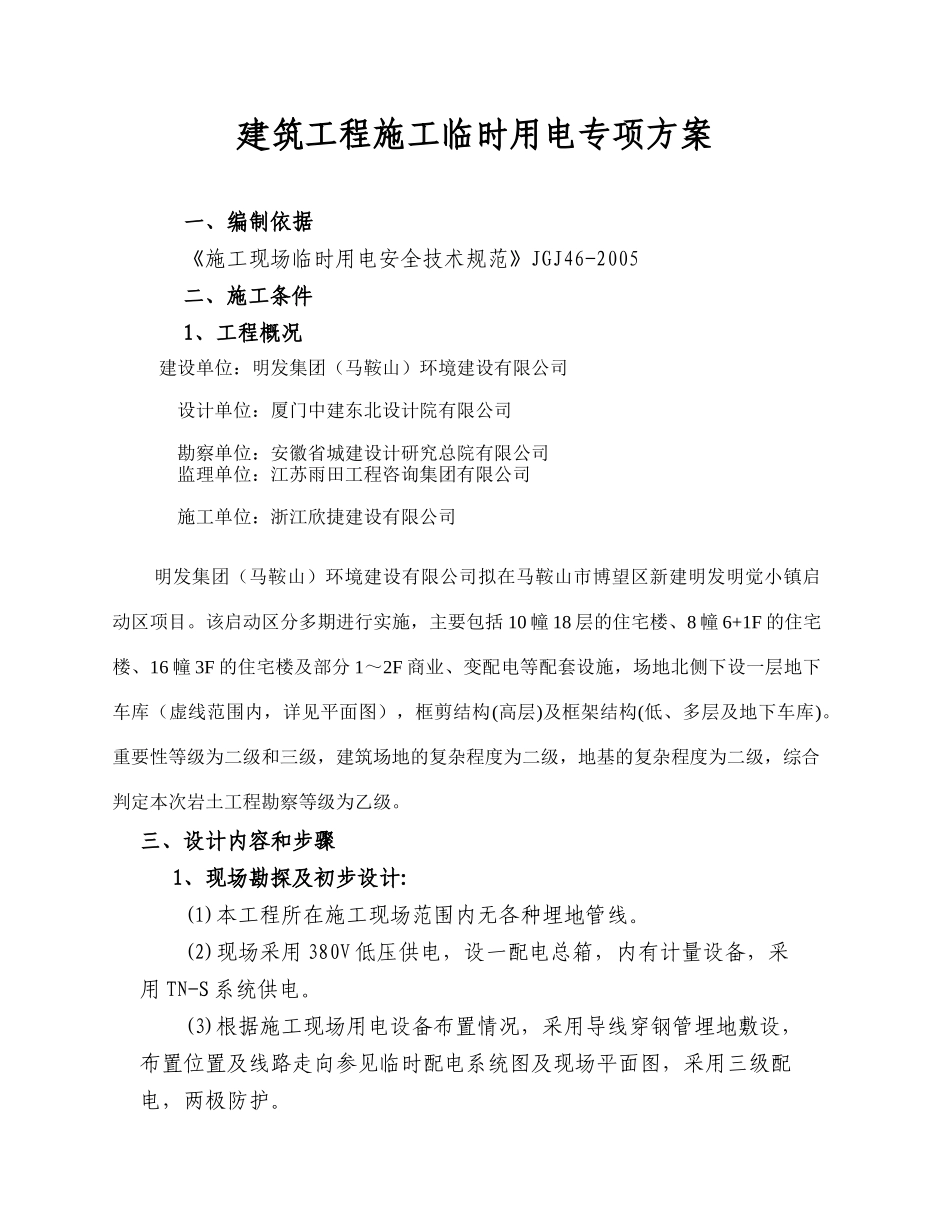

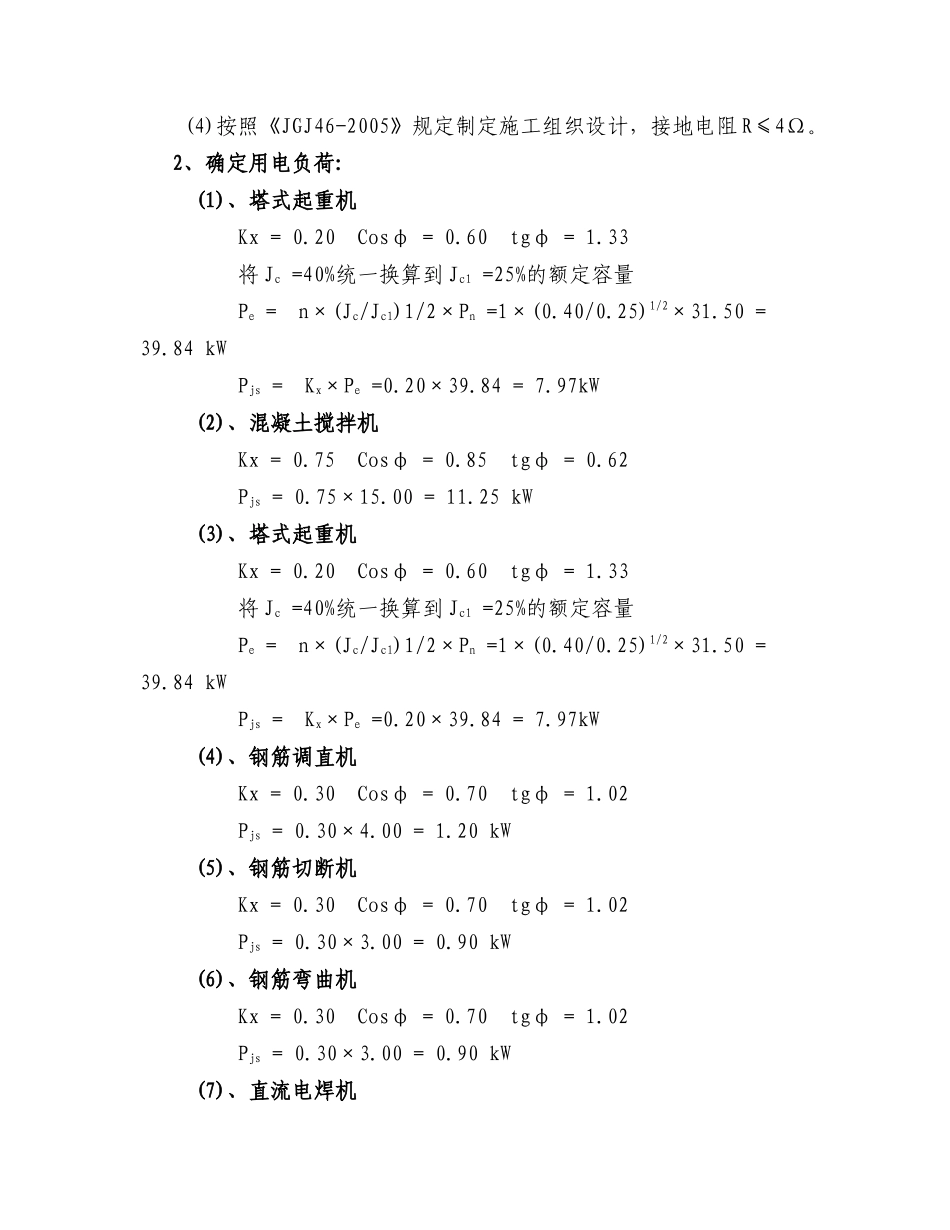

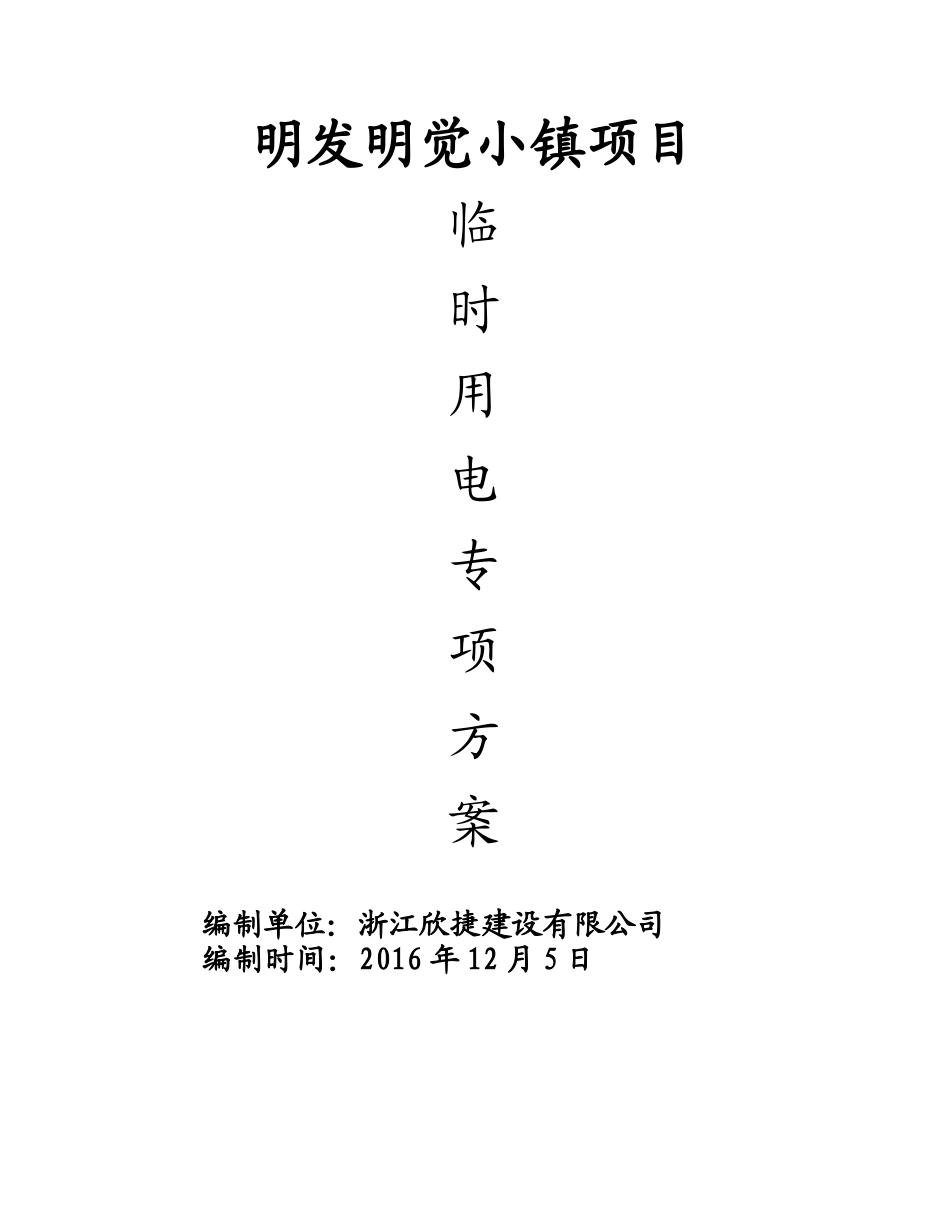

明发明觉小镇项目临时用电专项方案编制单位：浙江欣捷建设有限公司编制时间：2016年12月5日建筑工程施工临时用电专项方案一、编制依据《施工现场临时用电安全技术规范》JGJ46-2005二、施工条件1、工程概况建设单位：明发集团（马鞍山）环境建设有限公司设计单位：厦门中建东北设计院有限公司勘察单位：安徽省城建设计研究总院有限公司监理单位：江苏雨田工程咨询集团有限公司施工单位：浙江欣捷建设有限公司明发集团（马鞍山）环境建设有限公司拟在马鞍山市博望区新建明发明觉小镇启动区项目。该启动区分多期进行实施，主要包括10幢18层的住宅楼、8幢6+1F的住宅楼、16幢3F的住宅楼及部分1～2F商业、变配电等配套设施，场地北侧下设一层地下车库（虚线范围内，详见平面图），框剪结构(高层)及框架结构(低、多层及地下车库)。重要性等级为二级和三级，建筑场地的复杂程度为二级，地基的复杂程度为二级，综合判定本次岩土工程勘察等级为乙级。三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.20Cosφ=0.60tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.40/0.25)1/2×31.50=39.84kWPjs=Kx×Pe=0.20×39.84=7.97kW(2)、混凝土搅拌机Kx=0.75Cosφ=0.85tgφ=0.62Pjs=0.75×15.00=11.25kW(3)、塔式起重机Kx=0.20Cosφ=0.60tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.40/0.25)1/2×31.50=39.84kWPjs=Kx×Pe=0.20×39.84=7.97kW(4)、钢筋调直机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×4.00=1.20kW(5)、钢筋切断机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×3.00=0.90kW(6)、钢筋弯曲机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×3.00=0.90kW(7)、直流电焊机Kx=0.35Cosφ=0.60tgφ=1.33将Jc=50%统一换算到Jc1=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.50/1.00)1/2×14.00=9.90kWPjs=Kx×Pe=0.35×9.90=3.46kW(8)、钢筋弯曲机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×1.50=0.45kW(9)、木工圆锯Kx=0.30Cosφ=0.60tgφ=1.33Pjs=0.30×3.00=0.90kW(10)、普通木工车床Kx=0.30Cosφ=0.60tgφ=1.33Pjs=0.30×3.00=0.90kW(11)总的计算负荷计算，总箱同期系数取Kx=0.90总的有功功率Pjs=Kx×ΣPjs=0.90×(7.97+11.25+7.97+1.20+0.90+0.90+3.46+0.45+0.90+0.90)=32.313kVA总的无功功率Qjs=Kx×ΣQjs=0.90×(10.63+6.97+10.63+1.22+0.92+0.92+4.62+0.46+1.20+1.20)=34.885kVA总的视在功率Sjs=(Pjs2+Qjs2)1/2=(32.3132+34.8852)1/2=47.551kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=47.551/(1.732×0.38)=72.248A3、选择变压器:根据计算的总的视在功率选择根据计算的总的视在功率选择SL7-50/10型三相电力变压器，它的容量为50.00kVA>47.55kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。4、选择总箱的进线截面及进线开关:(1)选择导线截面：上面已经计算出总计算电流Ijs=72.248A，查表得室外架空线路40°C时铝芯塑料绝缘导线BLV-4×35+1×16，其安全载流量为83.01A，能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。(2)选择总进线开关：DZ15-100/3，其脱扣器整定电流值为Ir=80.00A。(3)选择总箱中漏电保护器：DZ10L-100/3。5、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择:i)计算电流Kx=0.20Cosφ=0....
