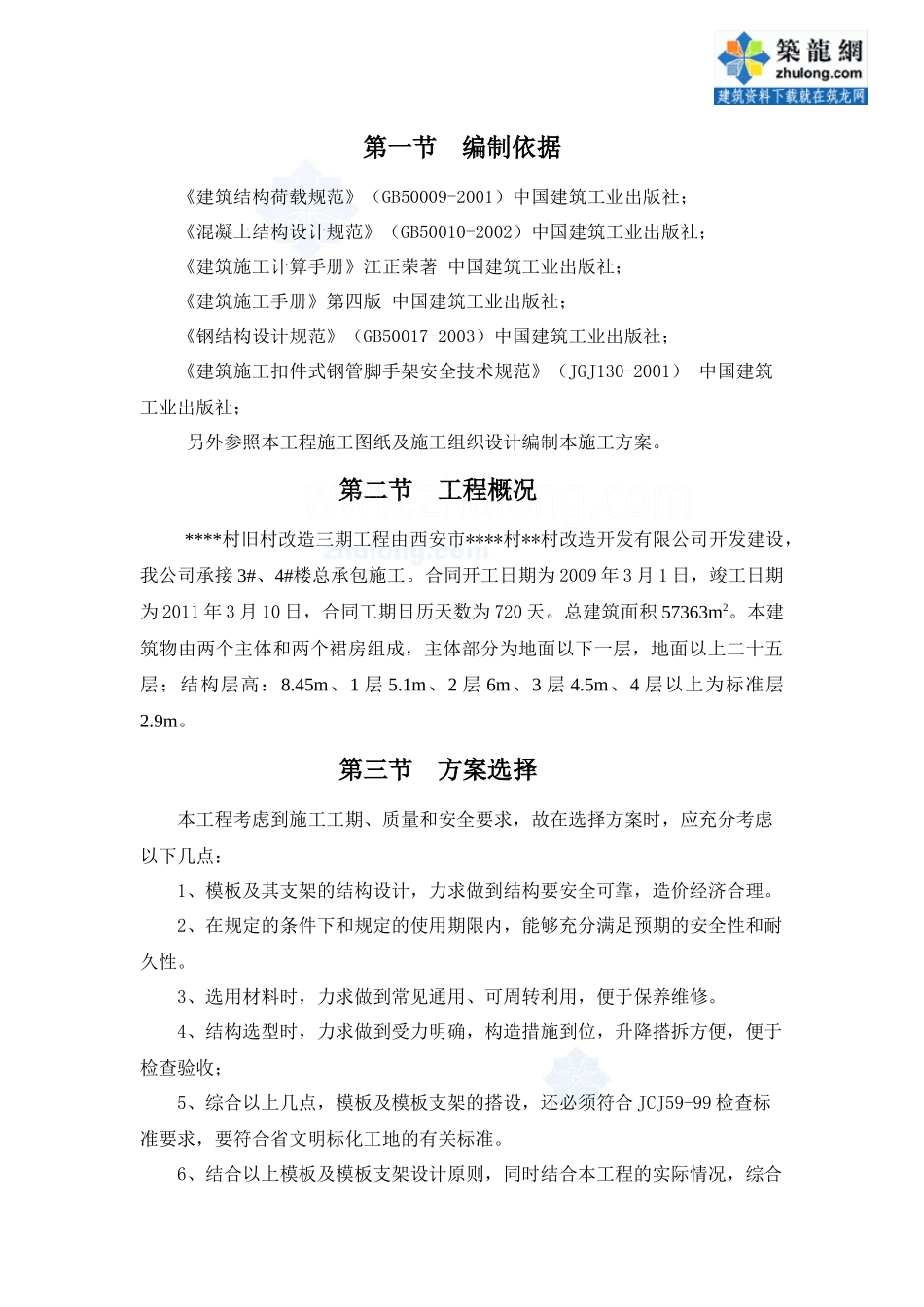

第一节编制依据《建筑结构荷载规范》（GB50009-2001）中国建筑工业出版社；《混凝土结构设计规范》（GB50010-2002）中国建筑工业出版社；《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》（GB50017-2003）中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）中国建筑工业出版社；另外参照本工程施工图纸及施工组织设计编制本施工方案。第二节工程概况****村旧村改造三期工程由西安市****村**村改造开发有限公司开发建设，我公司承接3#、4#楼总承包施工。合同开工日期为2009年3月1日，竣工日期为2011年3月10日，合同工期日历天数为720天。总建筑面积57363m2。本建筑物由两个主体和两个裙房组成，主体部分为地面以下一层，地面以上二十五层；结构层高：8.45m、1层5.1m、2层6m、3层4.5m、4层以上为标准层2.9m。第三节方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下模板及其支架方案：扣件钢管满堂支撑架、钢管主楞、木方次楞、胶合板面层，每施工段一次支模，墙柱梁板一次浇筑砼。第四节材料选择按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。墙模板地下室：采用12mm厚竹胶合板，木方和钢管作楞，配套穿墙螺栓14mm使用。竖向内楞采用60×80木方，水平外楞采用圆钢管48×3.5。加固通过在双钢管处打孔拉结穿墙螺栓用"3"型卡子固定在双钢管上。斜撑采用钢管+U型托。外墙和临空墙螺栓采用止水螺栓，内墙采用普通可回收螺栓。±0以上：采用12mm厚竹胶合板，木方和钢管作楞，配套穿墙螺栓14mm使用。竖向内楞采用60×80木方，水平外楞采用圆钢管48×3.5。加固通过在双钢管处打孔拉结穿墙螺栓用"3"型卡子固定在双钢管上。采用普通可回收螺栓。顶板模板地下室：采用10mm厚竹胶板，木方和钢管作楞，承重架采用扣件式钢管脚手架，立杆上用可调节顶托，顶托上为双钢管托梁。标准层：采用10mm厚竹胶板，木方和钢管作楞，承重架采用扣件式钢管脚手架，立杆与板下横管用双扣件。梁柱模板面板采用12mm木胶合面板，60×80木方（内楞）现场拼制，圆钢管48×3.5（外楞）支撑，截面大于700时，采用可回收m14对拉螺栓进行加固。钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。第五节施工准备1、技术准备（1）组织施工技术人员在施工前认真学习技术规范、标准、工艺规程，熟悉图纸，了解设计意图，核对建筑和结构及土建与设备安装专业图纸之间的尺寸是否一致。（2）编制模板施工方案，对施工队组进行技术交底。（3）对施工人员进行安全和技术培训，加强队组的技术素质。2、材料准备计划（详见表3-1）材料计划一览表表3-1序号材料名称规格单位用量总量备注1竹胶合板2440×1220×12mm张8202125楼面梁侧底模2木夹板1800×900×12mm张31006210墙体侧模3木夹板1800×900×10mm张21005660平台底模4木方60mm×80mm×4mm3250400全部模板5U托只19000190006钢管φ48×3.5T850850各种规格6扣件340000340000各种规格8脱模剂T3水性剂Kg120009钢板网m250施工缝103型卡只65000拉杆11止水螺栓只14000地下室外墙12螺栓只20000墙对拉13φ12螺帽只6500014圆钢φ14T20015铁钉Kg2500016密封带箱220板板17封箱带箱200梁柱侧模3、...
