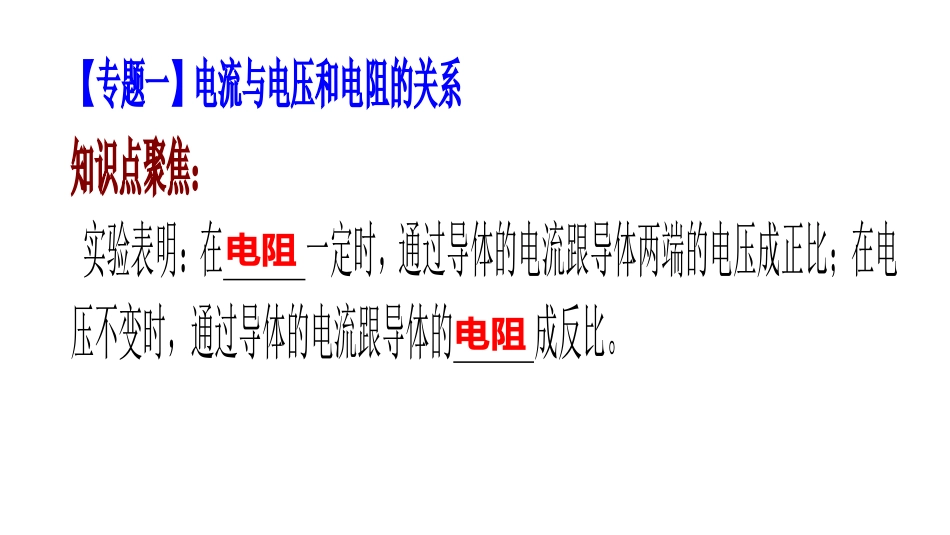

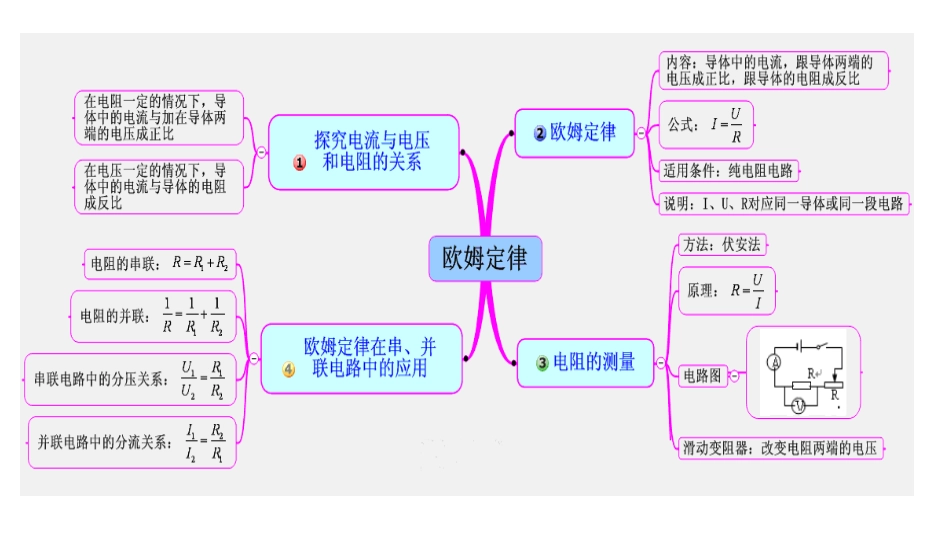

第十七章欧姆定律【专题一】电流与电压和电阻的关系知识点聚焦：实验表明：在一定时，通过导体的电流跟导体两端的电压成正比；在电压不变时，通过导体的电流跟导体的成反比。电阻电阻探究一：探究“电阻一定时，电流跟电压之间的关系”器材：电源、电阻（10Ω）、滑动变阻器、电流表、电压表、开关、导线等器材实验：实验：如下图甲所示，艾力做“探究电阻上的电流跟两端电压的关系”的实验。(1)连接电路时，开关应，并将滑动变阻器的滑片滑到端。(2)闭合开关后，他发现电流表和电压表的指针偏转情况如上图乙所示，出现这种情况的原因可能是。(3)通过实验，他记录了电压与电流相对应的有关数据，如下表，根据表格中的数据，你能得到的结论是。R=10Ω电压U/V123电流I/A0.10.20.3探究二：电压一定时，电流跟电阻之间的关系实验：在探究导体的电流跟电阻关系的实验中：（1）请用笔画线代替导线，将如图所示的实验电路连接完整；（2）某小组同学选择了阻值不同的多个定值电阻做实验，实验过程中，每次更换定值电阻R后，都应通过调节，保持示数不变；（3）该小组的两位同学分别描绘了电流随电阻变化的I-R图像（如图所示），正确的是。（填选项字母）【专题二】欧姆定律知识点聚焦：1．欧姆定律的内容为：导体中的电流，跟导体两端的成正比，跟导体的电阻成。其数学表达式为：。公式中的I、U、R的单位必须分别是、、。2．把几个导体串联后，相当于增加了导体的，因而总电阻比串联前的任一电阻都。把几个导体联后，相当于增加了导体的，因而总电阻比并联前的任一电阻都。典题探究：【考点一】对欧姆定律的理解【例1】由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关【例2】在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为Ω；B的电阻（填“大于”、“小于”或“等于”）A的电阻。【考点二】：由滑动变阻器滑片的移动引起的动态电路变化问题方法指导：1.先用“去表法”简化电路后判断出电路连接方式并画出直观等效电路图。2.明确各电表测量对象。3.明确滑动变阻器的哪一段电阻接入了电路以及当滑片滑动时该部分电阻如何变化。4.最后依据欧姆定律和电路特点分析判断。【例1】如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中，电流表A示数___________，电压表V1示数__________，电压表V2示数_________。（选填“变大”、“变小”或“不变”）.【例2】如图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数的变化情况是（）A、电压表V示数变小B、电流表A1示数变大C、电流表A2示数变大D、电流表A1示数变小【考点三】：由开关的开闭引起的动态电路变化问题方法指导：1.先用“去表法”简化电路，然后根据开关的通、断画出每一个状态的直观等效电路图（短路部分和断路部分要去掉）。2.明确各电表在两种电路状态时的测量对象。3.最后依据欧姆定律和电路特点分析判断。【例】如图所示的电路中，电源电压恒定，当开关S闭合时（）A.V示数变小，A示数变大B．V示数变大，A示数变小C．V示数不变，A示数变小D．V示数不变，A示数变大1．在下面电路图中，把滑动变阻器的滑片向右滑动时，各表的示数的变化情况是()A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小2.如图所示的电路，电源电压不变，开关S闭合后，当S1由断开变为闭合时，则A．A1示数变大，A2示数不变B．A1示数变大，A2示数变大C．A1示数不变，A2示数不变D．A1示数不变，A2示数变小【专题三】：实验探究——伏安法测电阻知识点聚焦：1.用电压表测出电阻两端的，用电流表测出此时通过电阻的，根据公式R＝，就可以计算出电阻的阻值。这种用电压表和电流表测定电阻的方法叫做法。公式R=U／I提供测量导体电阻的方法。因为导体的电阻是导体本...
