视频监控施工方案VIP免费

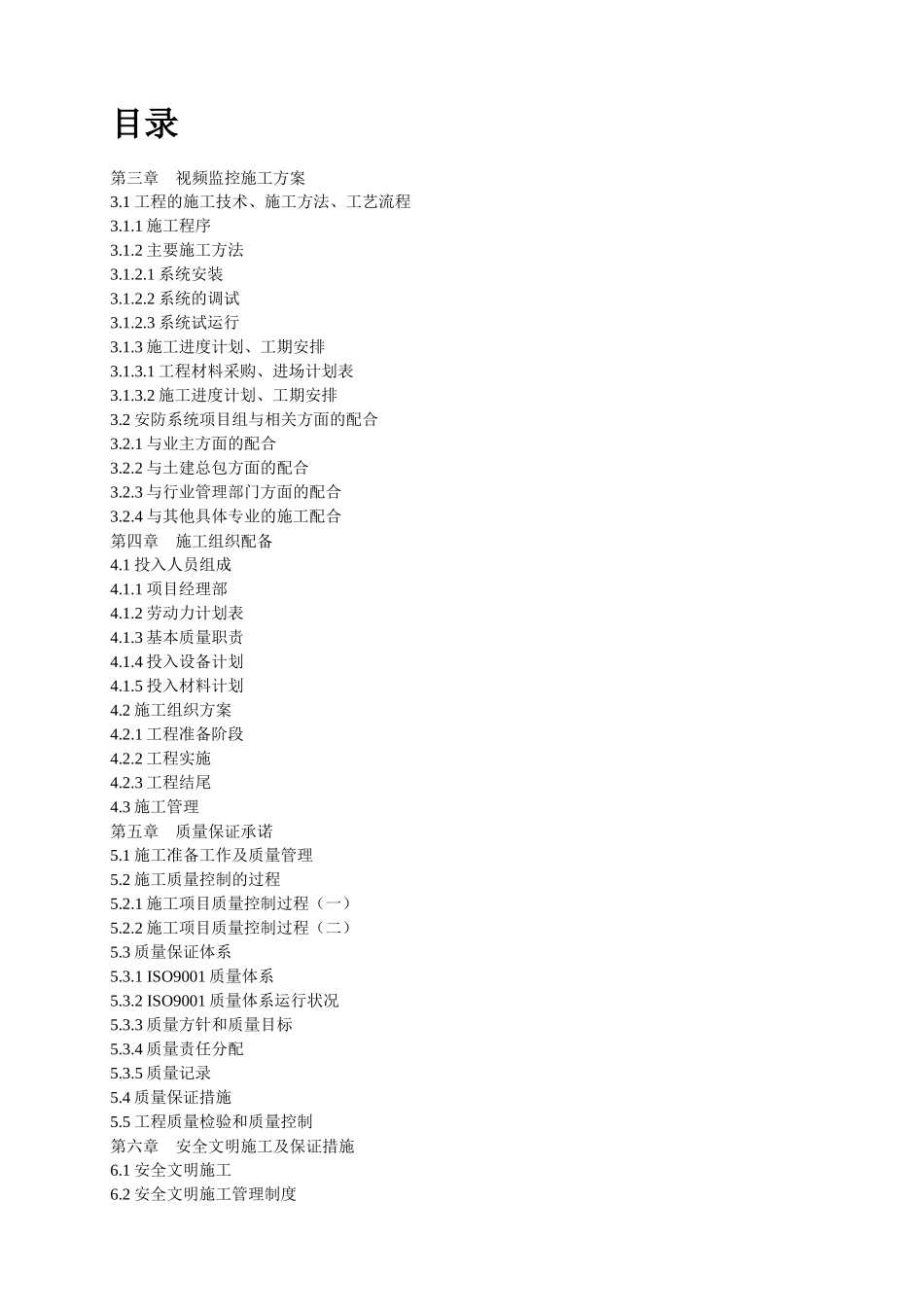

视频监控施工方案_第1页
1/52

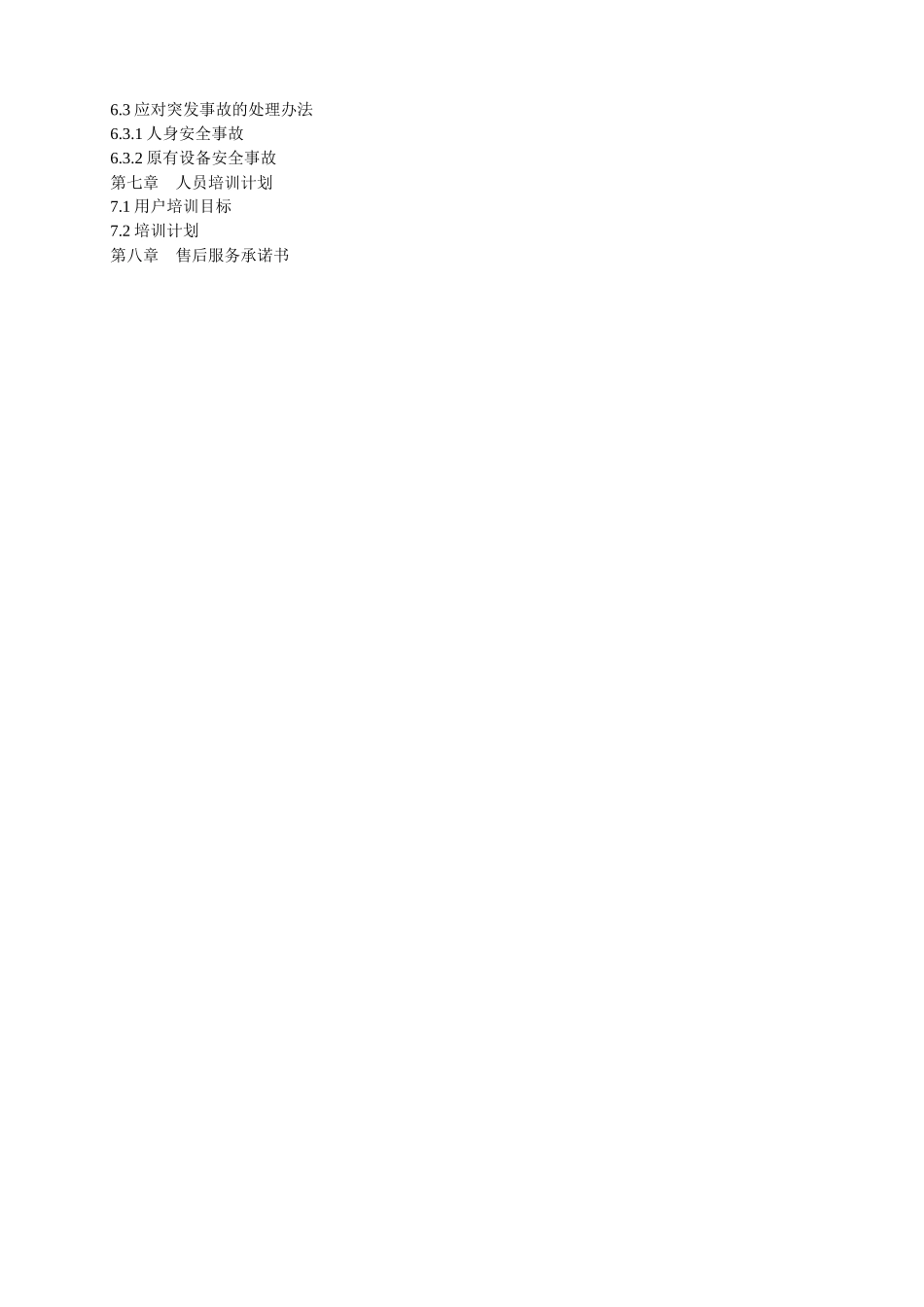

视频监控施工方案_第2页
2/52
视频监控施工方案_第3页
3/52
目录第三章视频监控施工方案3.1工程的施工技术、施工方法、工艺流程3.1.1施工程序3.1.2主要施工方法3.1.2.1系统安装3.1.2.2系统的调试3.1.2.3系统试运行3.1.3施工进度计划、工期安排3.1.3.1工程材料采购、进场计划表3.1.3.2施工进度计划、工期安排3.2安防系统项目组与相关方面的配合3.2.1与业主方面的配合3.2.2与土建总包方面的配合3.2.3与行业管理部门方面的配合3.2.4与其他具体专业的施工配合第四章施工组织配备4.1投入人员组成4.1.1项目经理部4.1.2劳动力计划表4.1.3基本质量职责4.1.4投入设备计划4.1.5投入材料计划4.2施工组织方案4.2.1工程准备阶段4.2.2工程实施4.2.3工程结尾4.3施工管理第五章质量保证承诺5.1施工准备工作及质量管理5.2施工质量控制的过程5.2.1施工项目质量控制过程(一)5.2.2施工项目质量控制过程(二)5.3质量保证体系5.3.1ISO9001质量体系5.3.2ISO9001质量体系运行状况5.3.3质量方针和质量目标5.3.4质量责任分配5.3.5质量记录5.4质量保证措施5.5工程质量检验和质量控制第六章安全文明施工及保证措施6.1安全文明施工6.2安全文明施工管理制度6.3应对突发事故的处理办法6.3.1人身安全事故6.3.2原有设备安全事故第七章人员培训计划7.1用户培训目标7.2培训计划第八章售后服务承诺书第三章视频监控施工方案3.1工程的施工技术、施工方法、工艺流程3.1.1施工程序线缆敷设→设备安装→设备调试→投入试运行→竣工资料整理→验收交付使用3.1.2主要施工方法3.1.2.1系统安装按照施工技术图的要求,明确安防系统中各种设备与摄像机的安装位置,明确各位置的设备型号和安装尺寸,根据供应商提供的产品样本确定安装要求。根据安防系统设备供应商提供的技术参数,配合土建做好各设备安装所需的预埋和预留位置。根据安防系统设备供应商提供的技术参数和施工设计图纸的要求。配置供电线路和接地装置。摄像机应安装在监视目标附近,不易受外界损伤的地方。其安装位置不易影响现场设备和工作人员的正常活动。通常最低安装高度室内为2.50米,室外3.50米。从摄像机引出的电缆留有1m的余量,以便不影响摄像机的转动。摄像机安装在监视目标附近不易受到外界损伤的地方,而且不影响附近人员的正常活动。安装高度室内2.5-5m,室外3.5-10m。电梯轿厢内的摄像机安装有顶部,其光轴与电梯厢的两壁、天花板成45度角。摄像机避免逆光安装。解码器安装在离摄像机不远的现场,安装不要明显;若安装在吊顶内,吊顶要有足够的承载能力,并在附近有检修孔。在监控室内的终端设备,在人力允许的情况下,可与摄像机的安装同时进行。监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完毕后,将机柜及控制台运入安装。机架底座与地面固定,安装竖直平稳,垂直偏差不超过3‰;几个机柜并排在一起,面板应在同一平面上并与基准线平行,前后偏差不大于3mm,两个机柜中间缝隙不大于3mm。控制台正面与墙的净距不小于1.2m,侧面与墙或其他设备的净距不小于0.8m。监控室内电缆理直后从地槽或墙槽引入机架、控制台底部,再引到各设备处。所有电缆成捆绑扎,在电缆两端留适当余量。并标示明显的永久性标记。3.1.2.2系统的调试1)调试准备工作检查本系统接线、电源、设备就位、接地、测试表格等。用对线工具检查各种设备、器件之间线路连接正确性,并做好测试记录。2)单体调试检查摄像机开通、关断动作,云台操作和防护罩动作的正确性,检查画面分割器切换动作正确性。能够进行独立单项调试的设备、部件的调试、测试在设备安装前进行。如:摄像机的电气性能调试、配合镜头的调整、终端解码器的自检、云台转角限位的测定和调试、放大器的调试等。开启主机系统,运行系统软件,打印系统运行时各种信息,确认总控室和各分控机房中央设备运行正常。各智能控制键盘操作正确。3)系统调试按调试设备的功能或作用和所在部位或区域划分。传输系统的每条线路都进行通、断、短路测试并做标记。遇到50Hz工频干扰,采用在传输线上输入“纵向扼流圈”来消除;当传输本身的质量原因与传输线两端相连的设备输入输出阻抗非75欧姆的传输线特性阻抗不匹配时,会产生高频振荡而严重影响图像质量,需在摄像机的输出端...
