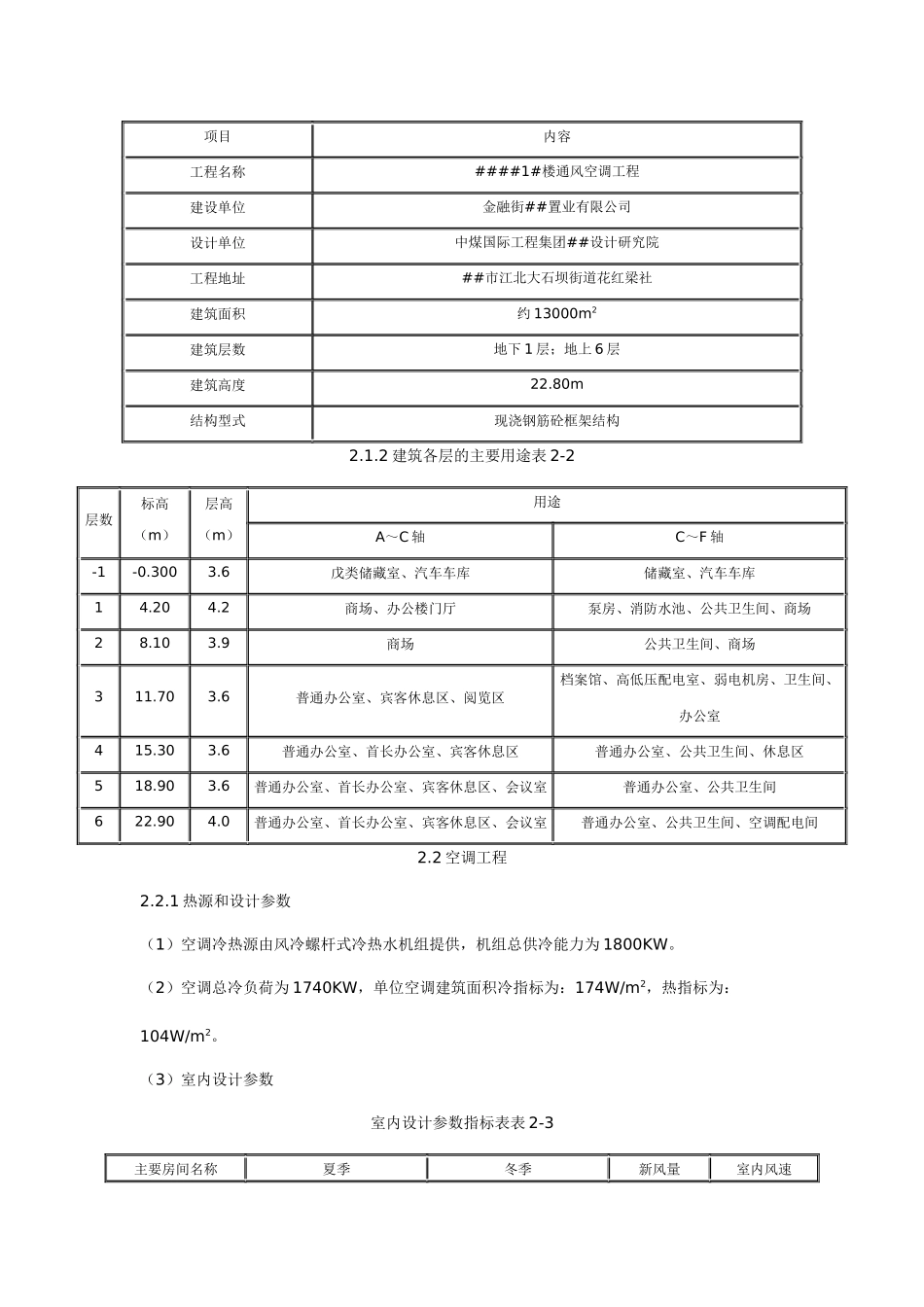

通风空调安装施工方案1.2.2施工技术标准、规程和图集表1-3名称编号《建设工程项目管理规范》GB/T50326-2001《通风与空调工程施工及验收规范》GB50243-2002《压缩机、风机、泵安装工程施工及验收规范》GB50275-1998《制冷设备、空气分离安装工程施工及验收规范》GB50274-1998《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《工业金属管道工程施工及验收规范》GB50235-97《建筑电气工程施工及验收规范》GB50303-2002《机械设备安装工程施工及验收通用规范》GB50231-98《建筑工程施工现场供用电安全规范》GB50194-93《建筑机械使用安全技术规程》JGJ33-2001《施工现场临时用电安全技术规程》JGJ46-2005《手持式电动工具的管理、使用、检查和维修安全技术规程》GB3787-1993《建筑工程施工质量验收统一标准》GB50300-2001《建筑施工场界燥声限制》GB12523-2001《建筑施工安全检查标准》JGJ59-1990《建筑安装工程施工图集》JZSGTJ（1、2、3册）《压力表安装图》01R405《温度仪表安装图》01R406《管道支架及吊架安装》S161《管道及设备保温、保冷》98T901、98T902《通风机安装图》94T11794K101-1《对开式多叶调节阀》89T311《空调风管、设备和冷水管道保温》T6132.1工程简介2.1.1建筑工程的主要元素表表2-1项目内容工程名称####1#楼通风空调工程建设单位金融街##置业有限公司设计单位中煤国际工程集团##设计研究院工程地址##市江北大石坝街道花红梁社建筑面积约13000m2建筑层数地下1层；地上6层建筑高度22.80m结构型式现浇钢筋砼框架结构2.1.2建筑各层的主要用途表2-2层数标高（m）层高（m）用途A～C轴C～F轴-1-0.3003.6戊类储藏室、汽车车库储藏室、汽车车库14.204.2商场、办公楼门厅泵房、消防水池、公共卫生间、商场28.103.9商场公共卫生间、商场311.703.6普通办公室、宾客休息区、阅览区档案馆、高低压配电室、弱电机房、卫生间、办公室415.303.6普通办公室、首长办公室、宾客休息区普通办公室、公共卫生间、休息区518.903.6普通办公室、首长办公室、宾客休息区、会议室普通办公室、公共卫生间622.904.0普通办公室、首长办公室、宾客休息区、会议室普通办公室、公共卫生间、空调配电间2.2空调工程2.2.1热源和设计参数（1）空调冷热源由风冷螺杆式冷热水机组提供，机组总供冷能力为1800KW。（2）空调总冷负荷为1740KW，单位空调建筑面积冷指标为：174W/m2，热指标为：104W/m2。（3）室内设计参数室内设计参数指标表表2-3主要房间名称夏季冬季新风量室内风速（m3/h.人）（m/s）温度（℃）相对湿度（％）温度（℃）相对湿度（％）商场、档案阅览区26～2855～6520～2230～5010～15＜0.25普通办公室26～2855～6520～2230～5030＜0.25首长办公室24～2655～6520～2230～5050＜0.20会议室25～2755～6518～2030～5015～20＜0.25休息厅、门厅26～2855～6518～2030～5010～15＜0.302.2.2系统划分（1）一、二层商场采用超薄吊顶机组加新风的半集中式低速单风道全空气系统，上部三～六层采用风机盘管加独立新风系统。（2）一、二层商场与上部三～六层空调系统分开设置，管路系统与空调主机、膨胀水箱、循环水泵均分成2个独立的系统。2.2.3空调风管空调系统送、回风管均采用具有保温、吸声降噪、抗菌防霉功能的“ZT-2125”型超级风管，企口型粘胶带连接。2.2.4空调水系统（1）冷热水系统采用闭式机械循环立管同程、各层横干管同程式系统，系统最大工作压力为0.8Mpa。（2）空调冷热水系统管道采用焊接钢管，DN≤50mm为丝扣连接；DN＞50mm为焊接连接。（3）冷热水供回水管、膨胀管、阀门均采用难燃B1级以上，7℃时导热系数小于0.035W/（m.K）的橡塑保温隔热材料。（4）冷凝水系统采用UPVC塑料管，粘胶连接。2.3电气工程2.3.1本工程末端空调器的电源由低压配电柜到控制柜、楼层配电箱到末端空调器，以及末端空调器的到温控开关的管线及采购、安装调试。2.3.2线路敷设采用桥架或金属线管，电源及控制线路分别采用YJV-4×185+1×95mm2和YJV-4×35+1×16mm2。2.4工程的重点难点及应对措施2.4.1工程重点与难点（1）认真审图弄清各种管道位置与关系因室内各专业管道种类繁多，相互交叉，特别吊顶内...
