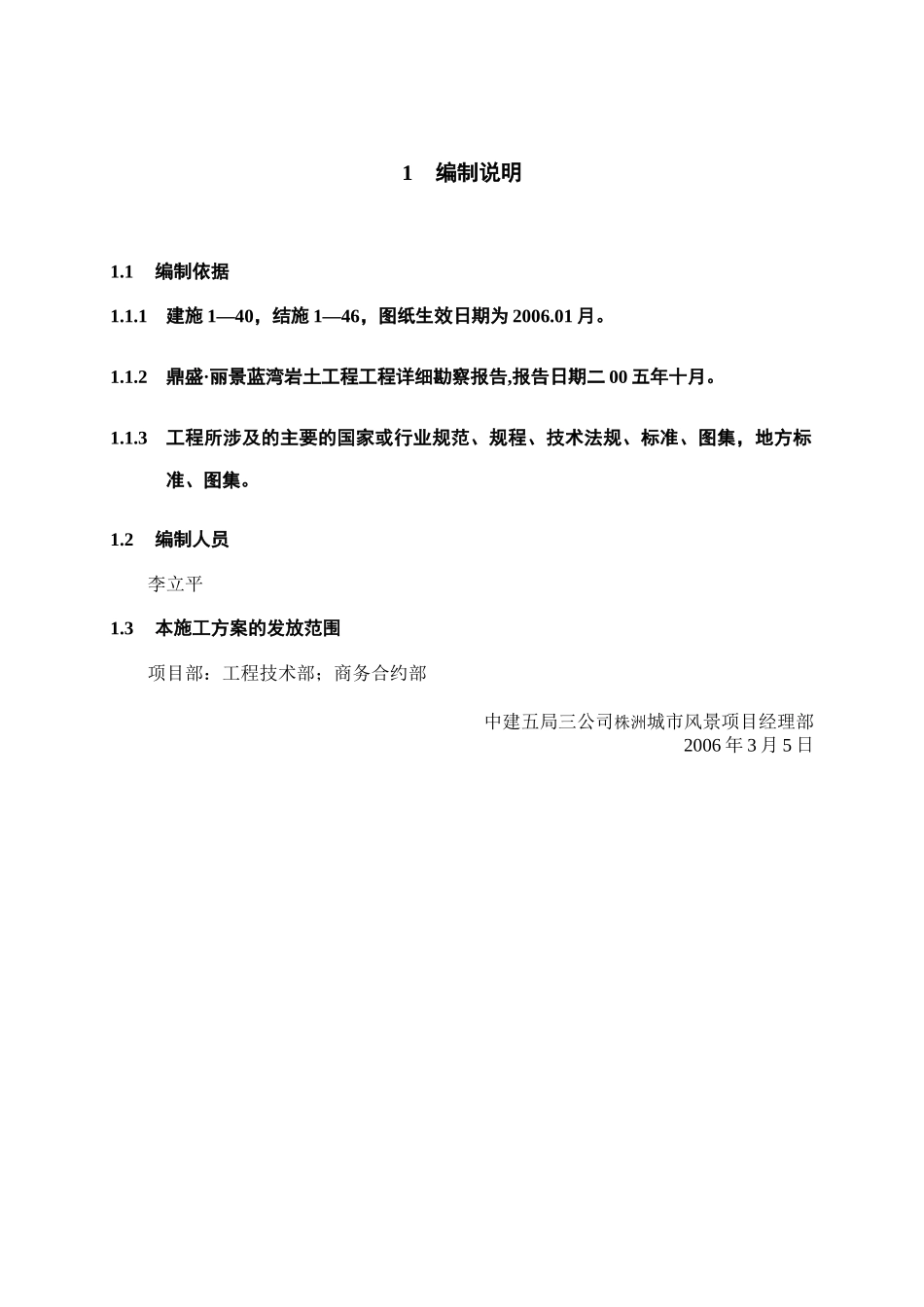

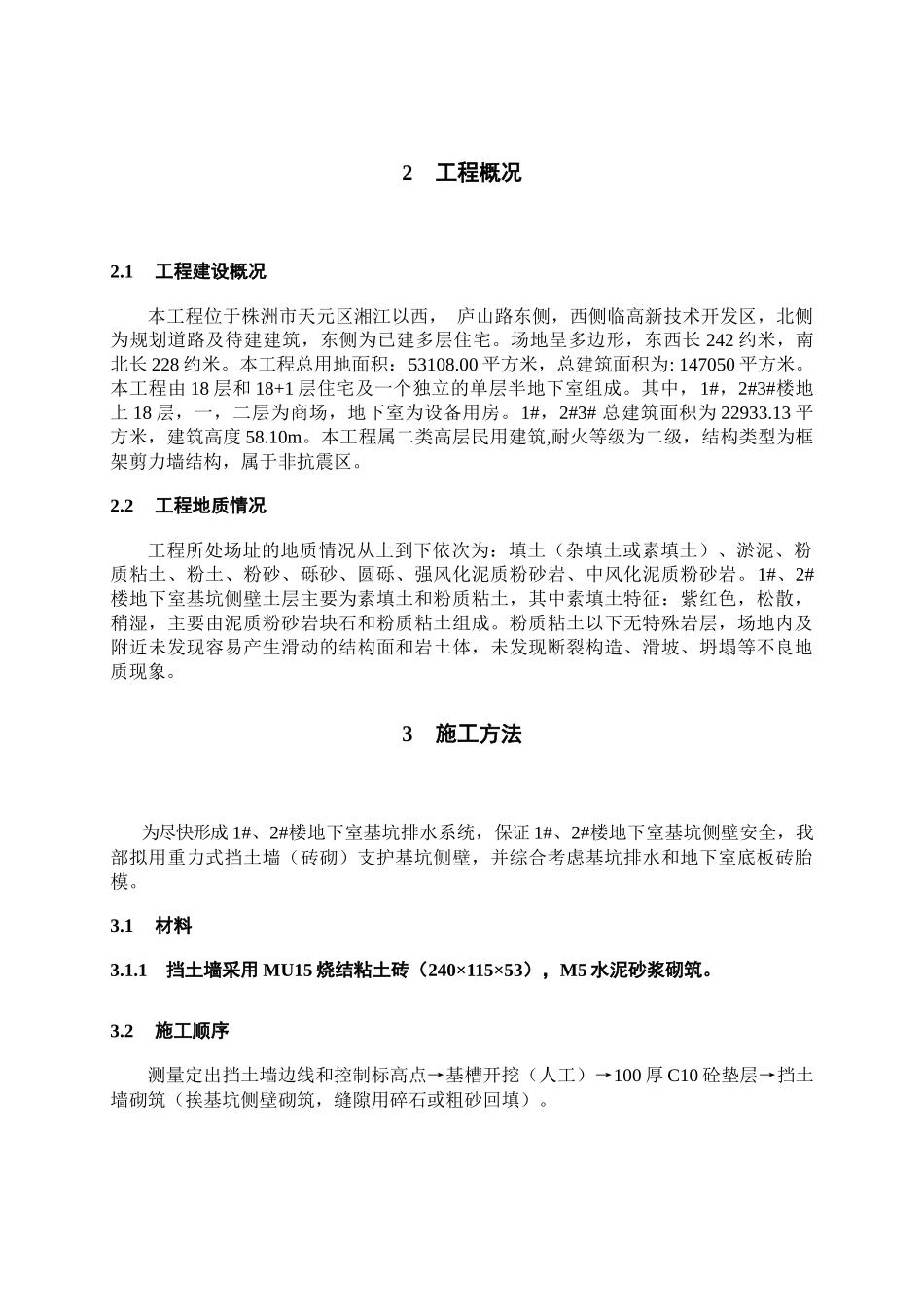

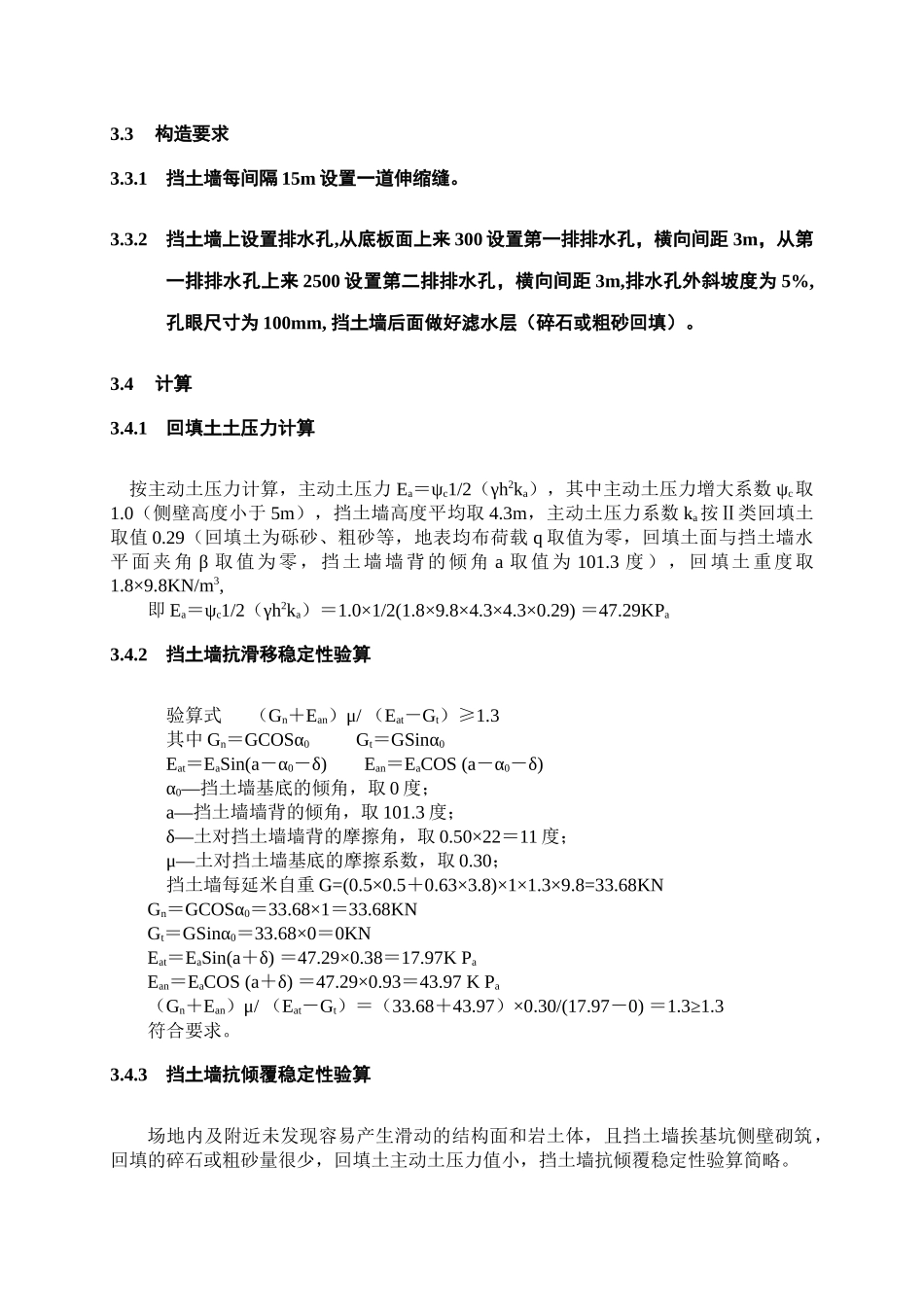

1编制说明1.1编制依据1.1.1建施1—40，结施1—46，图纸生效日期为2006.01月。1.1.2鼎盛·丽景蓝湾岩土工程工程详细勘察报告,报告日期二00五年十月。1.1.3工程所涉及的主要的国家或行业规范、规程、技术法规、标准、图集，地方标准、图集。1.2编制人员李立平1.3本施工方案的发放范围项目部：工程技术部；商务合约部中建五局三公司株洲城市风景项目经理部2006年3月5日2工程概况2.1工程建设概况本工程位于株洲市天元区湘江以西，庐山路东侧，西侧临高新技术开发区，北侧为规划道路及待建建筑，东侧为已建多层住宅。场地呈多边形，东西长242约米，南北长228约米。本工程总用地面积：53108.00平方米，总建筑面积为:147050平方米。本工程由18层和18+1层住宅及一个独立的单层半地下室组成。其中，1#，2#3#楼地上18层，一，二层为商场，地下室为设备用房。1#，2#3#总建筑面积为22933.13平方米，建筑高度58.10m。本工程属二类高层民用建筑,耐火等级为二级，结构类型为框架剪力墙结构，属于非抗震区。2.2工程地质情况工程所处场址的地质情况从上到下依次为：填土（杂填土或素填土）、淤泥、粉质粘土、粉土、粉砂、砾砂、圆砾、强风化泥质粉砂岩、中风化泥质粉砂岩。1#、2#楼地下室基坑侧壁土层主要为素填土和粉质粘土，其中素填土特征：紫红色，松散，稍湿，主要由泥质粉砂岩块石和粉质粘土组成。粉质粘土以下无特殊岩层，场地内及附近未发现容易产生滑动的结构面和岩土体，未发现断裂构造、滑坡、坍塌等不良地质现象。3施工方法为尽快形成1#、2#楼地下室基坑排水系统，保证1#、2#楼地下室基坑侧壁安全，我部拟用重力式挡土墙（砖砌）支护基坑侧壁，并综合考虑基坑排水和地下室底板砖胎模。3.1材料3.1.1挡土墙采用MU15烧结粘土砖（240×115×53），M5水泥砂浆砌筑。3.2施工顺序测量定出挡土墙边线和控制标高点→基槽开挖（人工）→100厚C10砼垫层→挡土墙砌筑（挨基坑侧壁砌筑，缝隙用碎石或粗砂回填）。3.3构造要求3.3.1挡土墙每间隔15m设置一道伸缩缝。3.3.2挡土墙上设置排水孔,从底板面上来300设置第一排排水孔，横向间距3m，从第一排排水孔上来2500设置第二排排水孔，横向间距3m,排水孔外斜坡度为5%,孔眼尺寸为100mm,挡土墙后面做好滤水层（碎石或粗砂回填）。3.4计算3.4.1回填土土压力计算按主动土压力计算，主动土压力Ea＝ψc1/2（γh2ka），其中主动土压力增大系数ψc取1.0（侧壁高度小于5m），挡土墙高度平均取4.3m，主动土压力系数ka按Ⅱ类回填土取值0.29（回填土为砾砂、粗砂等，地表均布荷载q取值为零，回填土面与挡土墙水平面夹角β取值为零，挡土墙墙背的倾角a取值为101.3度），回填土重度取1.8×9.8KN/m3,即Ea＝ψc1/2（γh2ka）＝1.0×1/2(1.8×9.8×4.3×4.3×0.29)＝47.29KPa3.4.2挡土墙抗滑移稳定性验算验算式（Gn＋Ean）μ/（Eat－Gt）≥1.3其中Gn＝GCOSα0Gt＝GSinα0Eat＝EaSin(a－α0－δ)Ean＝EaCOS(a－α0－δ)α0—挡土墙基底的倾角，取0度；a—挡土墙墙背的倾角，取101.3度；δ—土对挡土墙墙背的摩擦角，取0.50×22＝11度；μ—土对挡土墙基底的摩擦系数，取0.30；挡土墙每延米自重G=(0.5×0.5＋0.63×3.8)×1×1.3×9.8=33.68KNGn＝GCOSα0＝33.68×1＝33.68KNGt＝GSinα0＝33.68×0＝0KNEat＝EaSin(a＋δ)＝47.29×0.38＝17.97KPaEan＝EaCOS(a＋δ)＝47.29×0.93＝43.97KPa（Gn＋Ean）μ/（Eat－Gt）＝（33.68＋43.97）×0.30/(17.97－0)＝1.3≥1.3符合要求。3.4.3挡土墙抗倾覆稳定性验算场地内及附近未发现容易产生滑动的结构面和岩土体，且挡土墙挨基坑侧壁砌筑，回填的碎石或粗砂量很少，回填土主动土压力值小，挡土墙抗倾覆稳定性验算简略。3.5挡土墙、基坑排水具体做法详附图（基坑平面及剖面）。3.6特殊部位地下室与北向外侧墙高低跨承台交界处，高承台与低承台净距只有550公分，为降低高差，2-H～P1-4高跨承台土方施工采用大开挖，挖至-2.9的位置，再挖除浮土，垒砂包（粗砂），先施工低跨承台，低跨承台砖胎模与挡土墙合二为一，做法见附图（（基坑平面及剖面）。株洲城市风景挡土墙施工方案审批记录工程名称株洲城市风景结构类型框架-抗震墙结构层次地...
