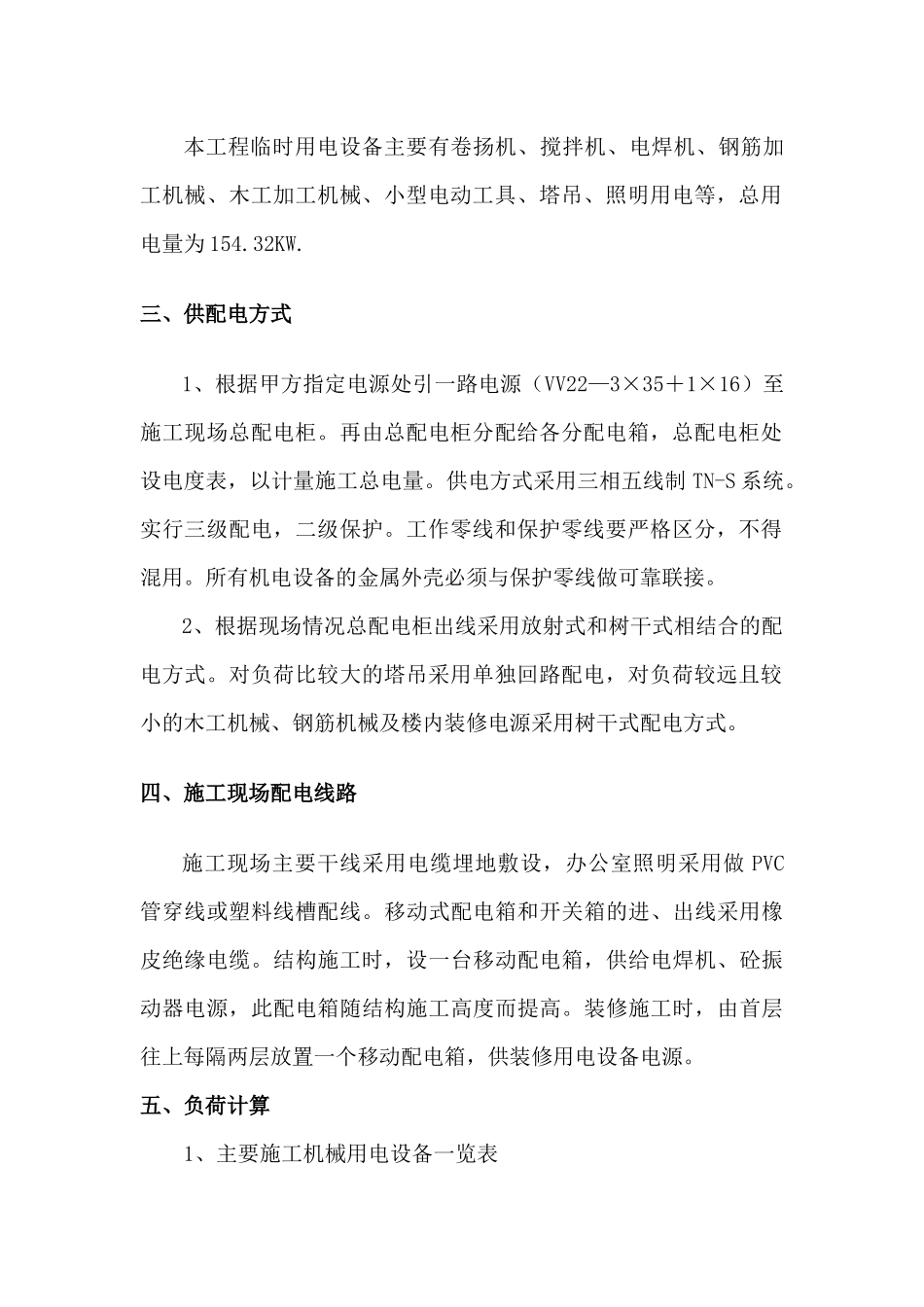

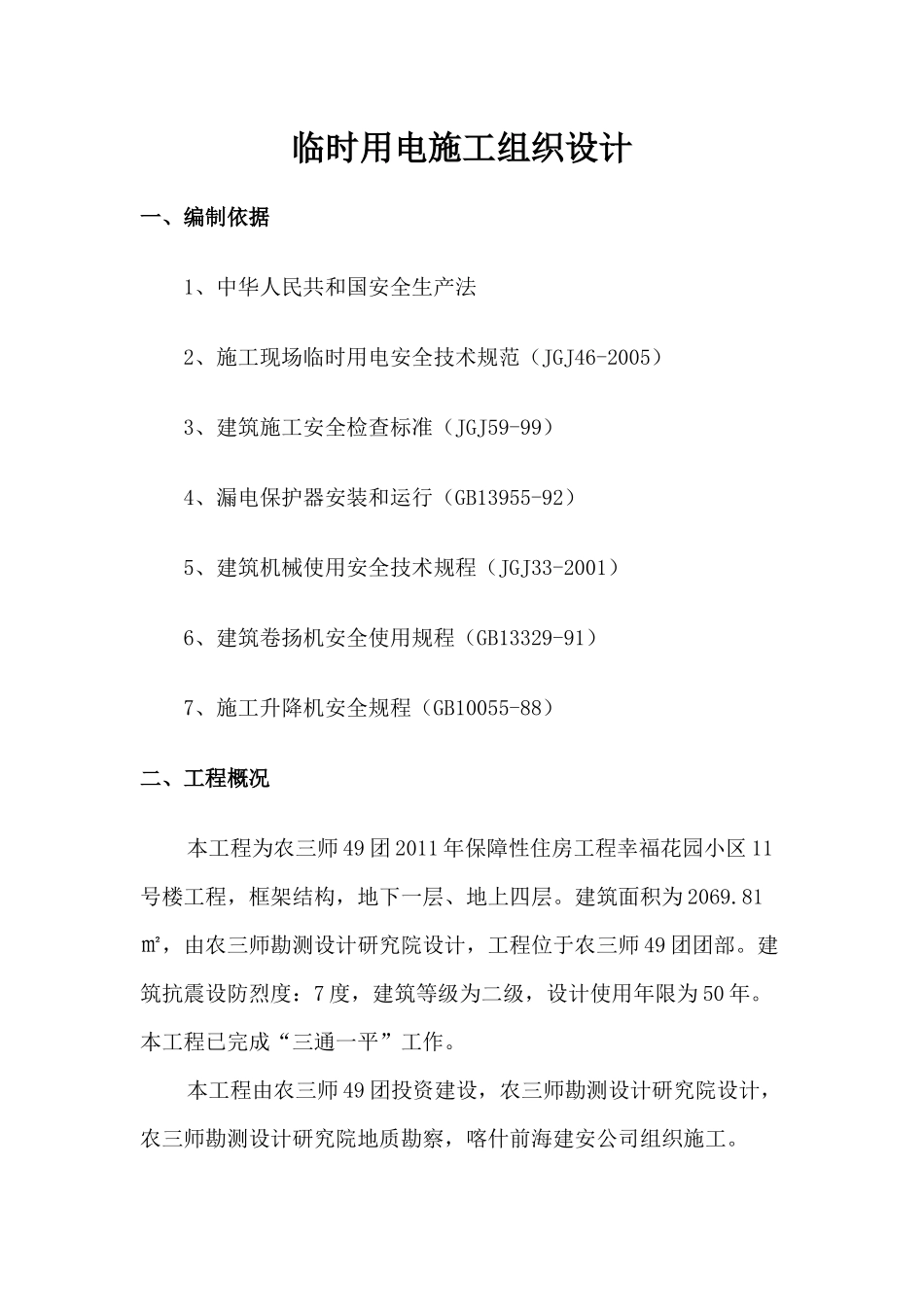

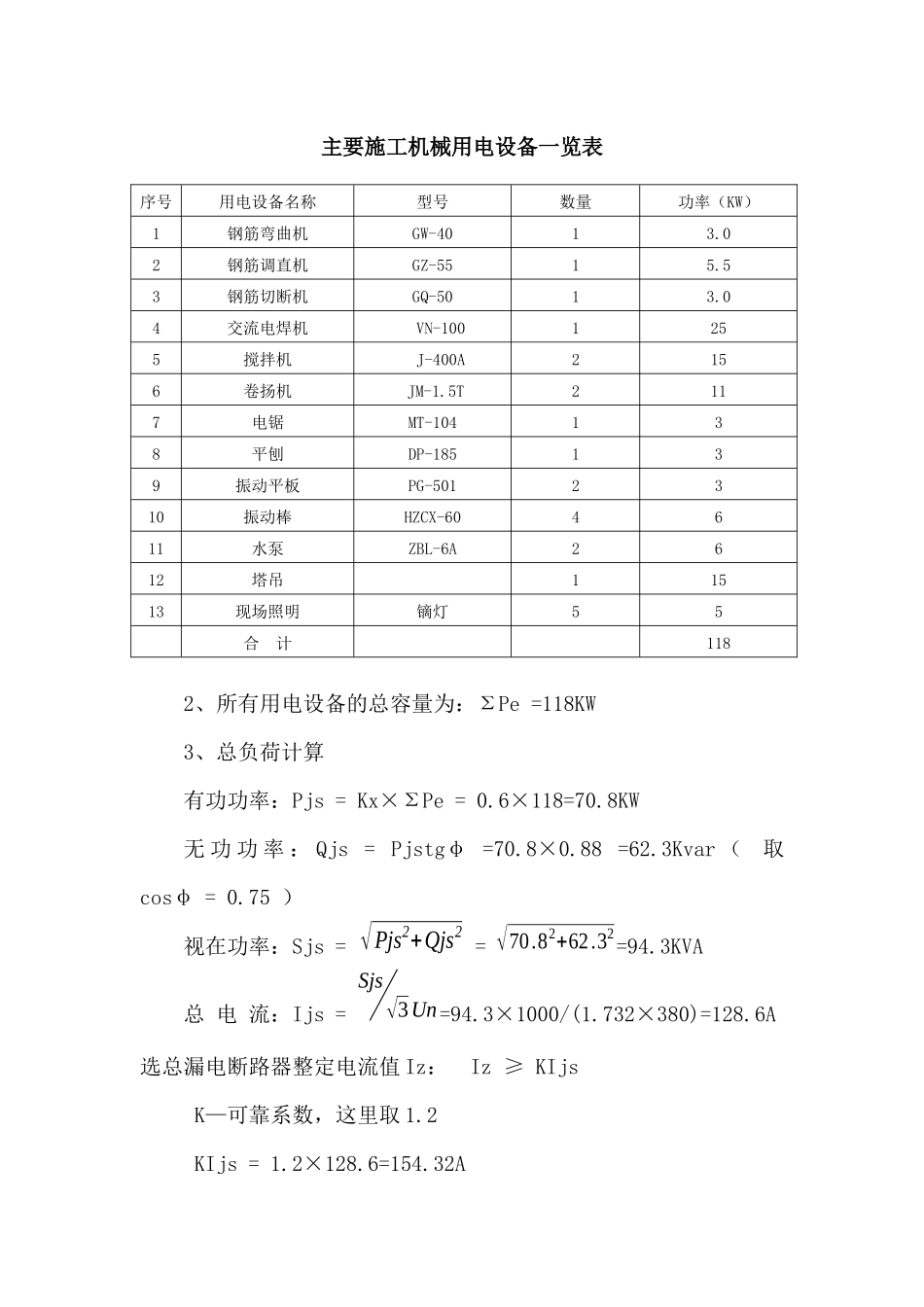

临时用电施工组织设计一、编制依据1、中华人民共和国安全生产法2、施工现场临时用电安全技术规范（JGJ46-2005）3、建筑施工安全检查标准（JGJ59-99）4、漏电保护器安装和运行（GB13955-92）5、建筑机械使用安全技术规程（JGJ33-2001）6、建筑卷扬机安全使用规程（GB13329-91）7、施工升降机安全规程（GB10055-88）二、工程概况本工程为农三师49团2011年保障性住房工程幸福花园小区11号楼工程，框架结构，地下一层、地上四层。建筑面积为2069.81㎡，由农三师勘测设计研究院设计，工程位于农三师49团团部。建筑抗震设防烈度：7度，建筑等级为二级，设计使用年限为50年。本工程已完成“三通一平”工作。本工程由农三师49团投资建设，农三师勘测设计研究院设计，农三师勘测设计研究院地质勘察，喀什前海建安公司组织施工。本工程临时用电设备主要有卷扬机、搅拌机、电焊机、钢筋加工机械、木工加工机械、小型电动工具、塔吊、照明用电等，总用电量为154.32KW.三、供配电方式1、根据甲方指定电源处引一路电源（VV22—3×35＋1×16）至施工现场总配电柜。再由总配电柜分配给各分配电箱，总配电柜处设电度表，以计量施工总电量。供电方式采用三相五线制TN-S系统。实行三级配电，二级保护。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠联接。2、根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。对负荷比较大的塔吊采用单独回路配电，对负荷较远且较小的木工机械、钢筋机械及楼内装修电源采用树干式配电方式。四、施工现场配电线路施工现场主要干线采用电缆埋地敷设，办公室照明采用做PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线采用橡皮绝缘电缆。结构施工时，设一台移动配电箱，供给电焊机、砼振动器电源，此配电箱随结构施工高度而提高。装修施工时，由首层往上每隔两层放置一个移动配电箱，供装修用电设备电源。五、负荷计算1、主要施工机械用电设备一览表主要施工机械用电设备一览表2、所有用电设备的总容量为：ΣPe=118KW3、总负荷计算有功功率：Pjs=Kx×ΣPe=0.6×118=70.8KW无功功率：Qjs=Pjstgφ=70.8×0.88=62.3Kvar（取cosφ=0.75）视在功率：Sjs=√Pjs2+Qjs2=√70.82+62.32=94.3KVA总电流：Ijs=Sjs√3Un=94.3×1000/(1.732×380)=128.6A选总漏电断路器整定电流值Iz：Iz≥KIjsK—可靠系数，这里取1.2KIjs=1.2×128.6=154.32A序号用电设备名称型号数量功率（KW）1钢筋弯曲机GW-4013.02钢筋调直机GZ-5515.53钢筋切断机GQ-5013.04交流电焊机VN-1001255搅拌机J-400A2156卷扬机JM-1.5T2117电锯MT-104138平刨DP-185139振动平板PG-5012310振动棒HZCX-604611水泵ZBL-6A2612塔吊11513现场照明镝灯55合计118所以总漏电断路器整定电流值Iz取154.32A。选BLV—3×35+1×16作为总电源电缆埋地敷设引入工地总配电箱。六、配电系统本工程供电采用TN-S系统供电,根据现场机械设备配置情况及照明,决定采用四个回路.即一号分箱回路(电刨、电锯、卷扬机、搅拌机、镝灯、水泵及备用)；二号分箱回路（钢筋弯曲机、钢筋调直机、钢筋切断机、交流电焊机及备用）；三号分箱（照明专用）回路；四号分箱回路（振动棒、平板振动器等移动机械使用）。1、一号分箱回路(平刨、电锯、卷扬机、搅拌机、镝灯、水泵及备用)总功率P1=0.7*（3+3+11+15+5+6）=30.1KW总电流I1=1000*30.1/1.732*380*0.75=60.98A即一号分箱回路导线截面选择铜芯电缆线VV22(3*16+2*10)2、二号分箱回路（钢筋弯曲机、钢筋调直机、钢筋切断机、交流电焊机及备用）总功率P3=0.7*（3+5.5+3+25）=36.5KW总电流I3=1000*36.5/1.732*380*0.75=73.94A即二号分箱回路导线截面选择铜芯电缆线VV22(3*16+2*10)3、三号分箱（照明专用）回路。三号分箱回路导线截面选择橡皮电缆线VLV22(3*6+1*4)4、四号分箱回路（振动棒，平板振动器等移动机械使用）四号分箱回路导线截面选择铜芯电缆线VV22(3*16+2*10)5、各支路负荷计算（1）三相设备按：I=P／√3Uncosφη进行计算。（2）单相设备按：I=P／Uncosφ进行计算。电气器件及电缆的型号、规格选择见系统图标注。6、电压损失计算因电源变压器...
