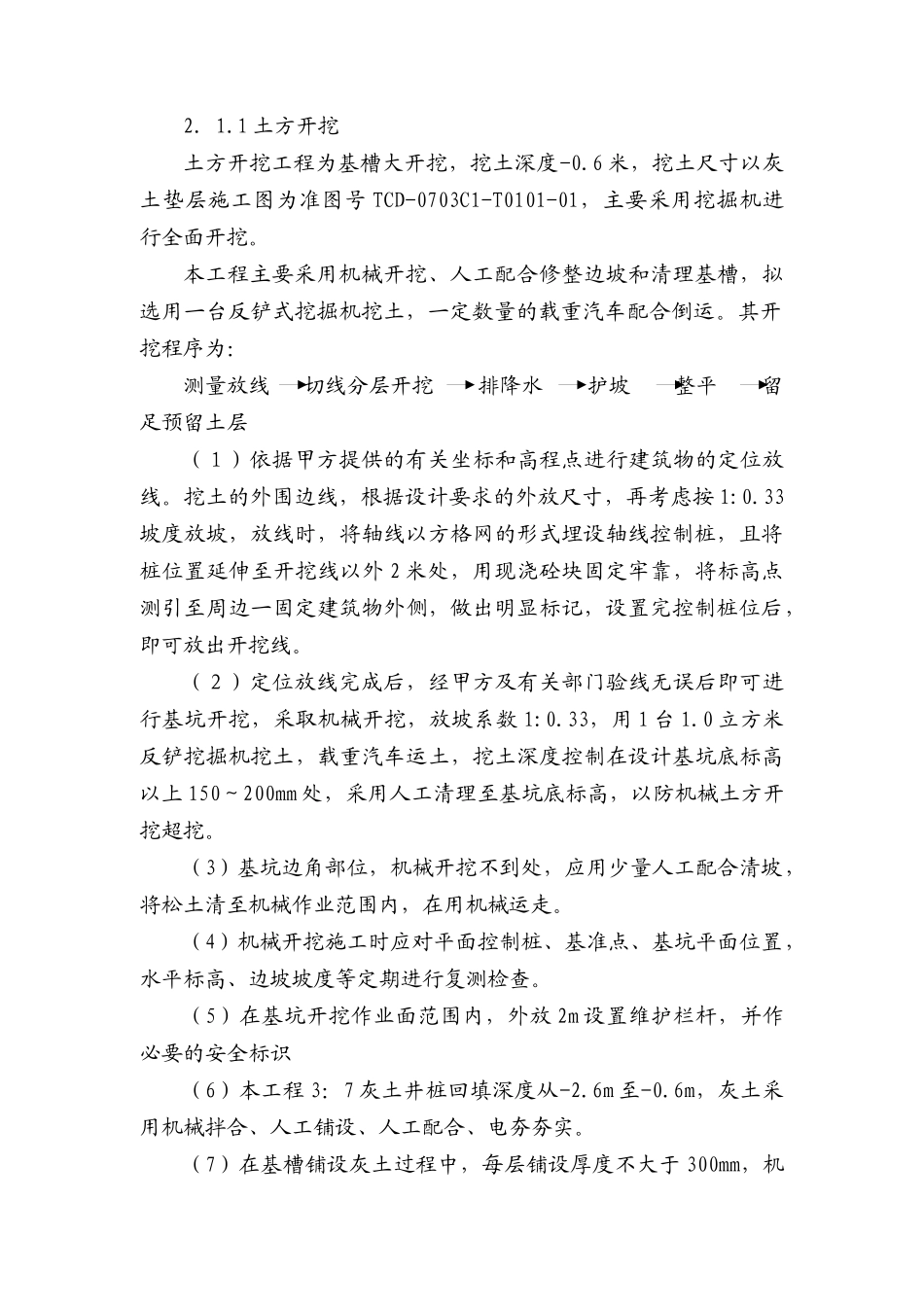

空压站施工方案目录第一章工程概况第二章主要分部分项工程施工方案2.1土方工程2.2模板工程2.3钢筋工程2.4混凝土工程2.5砌体工程2.6装饰工程2.7地面工程2.8脚手架搭设第三章重点难点部位的施工ⅰ、固定架固定地脚螺栓的方法ⅱ、设备基础及电缆沟埋件的施工方法第四章质量、安全保证措施4.1质量保证措施4.2安全保证措施第五章劳动力需求计划第一章工程概况本工程为空压站及其配套工程，其地质情况详见《工程岩土工程详细勘查报告》，基础座落在湿陷性黄土上，必须遵循《湿陷性黄土建筑规范》GB50025-2004，地基采用3：7灰土井桩，基础为条形钢筋混凝土基础。该单层厂房为一层现浇钢筋混凝土框架结构，层高分别为4.5米，±0.000米标高由甲方提供，工程抗震基本烈度为7度，抗震设防按7度设计级。该工程最大挖深度为0.6m，砖墙采用MU10机制红砖砖，M5混合砂浆砌筑，±0.000以下砖墙采用MU10烧结普通砖，M5水泥砂浆砌筑。基础垫层和电缆沟垫层均采用素混凝土C10,条形基础梁混凝土采用C30，墙下条形基础采用普通混凝土C25,框架梁柱及屋面采用C30。钢筋采用HPB235级、HRB335级，钢材采用Q235-B钢，焊条采用E4303型。空压站为一层框架钢筋混凝土结构，上部荷载通过3：7灰土井桩传递给湿陷性黄土，框架柱坐落于整体条形基础上，通过条基将应力传递给3：7灰土井砖地基，屋面为现浇混凝土屋面，屋面坡度为2%。室内外电缆沟C10垫层底均设300mm厚3：7灰土，电缆沟及盖板混凝土室内采用C20、室外采用C25。特别注意电缆沟埋件位置及标高，要求埋设准确，电缆沟埋管、电器配管、接地模块，要求安装与土建配合施工。第二章主要分部分项工程施工方案2.1土方工程2.1.1土方开挖土方开挖工程为基槽大开挖，挖土深度-0.6米，挖土尺寸以灰土垫层施工图为准图号TCD-0703C1-T0101-01，主要采用挖掘机进行全面开挖。本工程主要采用机械开挖、人工配合修整边坡和清理基槽，拟选用一台反铲式挖掘机挖土，一定数量的载重汽车配合倒运。其开挖程序为：测量放线切线分层开挖排降水护坡整平留足预留土层（１）依据甲方提供的有关坐标和高程点进行建筑物的定位放线。挖土的外围边线，根据设计要求的外放尺寸，再考虑按1:0.33坡度放坡，放线时，将轴线以方格网的形式埋设轴线控制桩，且将桩位置延伸至开挖线以外2米处，用现浇砼块固定牢靠，将标高点测引至周边一固定建筑物外侧，做出明显标记，设置完控制桩位后，即可放出开挖线。（２）定位放线完成后，经甲方及有关部门验线无误后即可进行基坑开挖，采取机械开挖，放坡系数1:0.33，用1台1.0立方米反铲挖掘机挖土，载重汽车运土，挖土深度控制在设计基坑底标高以上150～200mm处，采用人工清理至基坑底标高，以防机械土方开挖超挖。（3）基坑边角部位，机械开挖不到处，应用少量人工配合清坡，将松土清至机械作业范围内，在用机械运走。（4）机械开挖施工时应对平面控制桩、基准点、基坑平面位置，水平标高、边坡坡度等定期进行复测检查。（5）在基坑开挖作业面范围内，外放2m设置维护栏杆，并作必要的安全标识（6）本工程3：7灰土井桩回填深度从-2.6m至-0.6m，灰土采用机械拌合、人工铺设、人工配合、电夯夯实。（7）在基槽铺设灰土过程中，每层铺设厚度不大于300mm，机械碾压不少于三遍，蛙夯进行夯实，且每层必须作灰土干密度试验，经监理验收合格后方可进行下道工序。（8）本工程为炼焦项目的配套工程，在土方开挖过程中可参考相关资料进行适当的调整。2.2模板工程2.2.1总的要求(1)条形基础采用钢模板，柱、梁、板均采用九层胶合板，支撑系统采用60×80方木及φ48钢架管。(2)模板平面接缝均使用透明胶粘贴严密，平面与立面相接时，预先在立面贴双面塑料胶条，以保证模板接缝严密。(3)模板要有足够的承载力，刚度和稳定性，能可靠的承受新浇筑砼的自重和侧压力，以及在施工过程中所产生的荷载。(4)模板隔离采用隔离剂隔离，所有与砼接触面均要求涂刷均匀，并不得污染钢筋。(5)周转使用的模板要定期维修，以保证模板的使用性能。(6)基础钢管排架均按规定设置剪刀撑。(7)设备基础二次浇灌层模板，均用25厚刨光松木板，50×50木枋@500做立档，用横板立档加牵杠法支模，...
