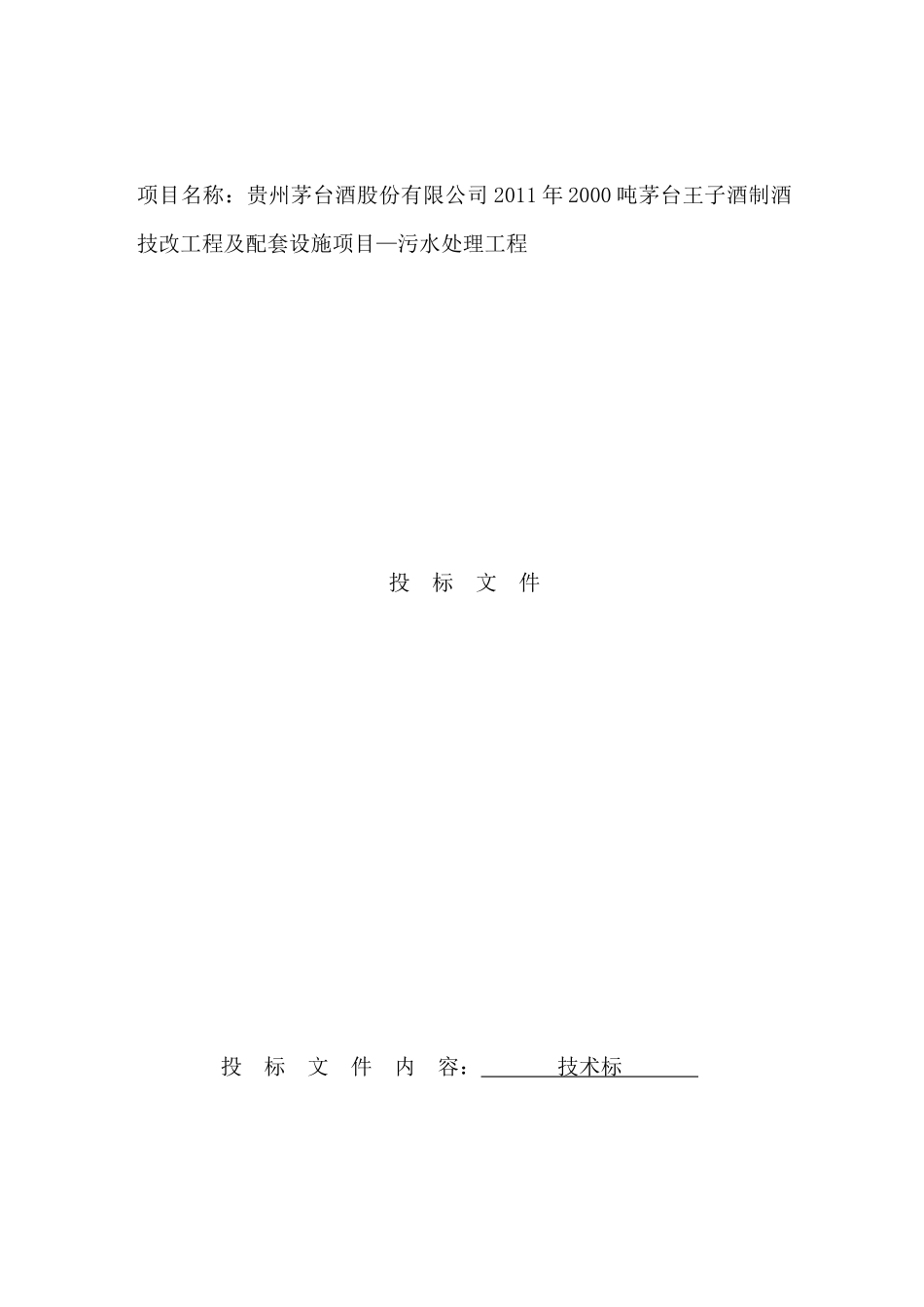

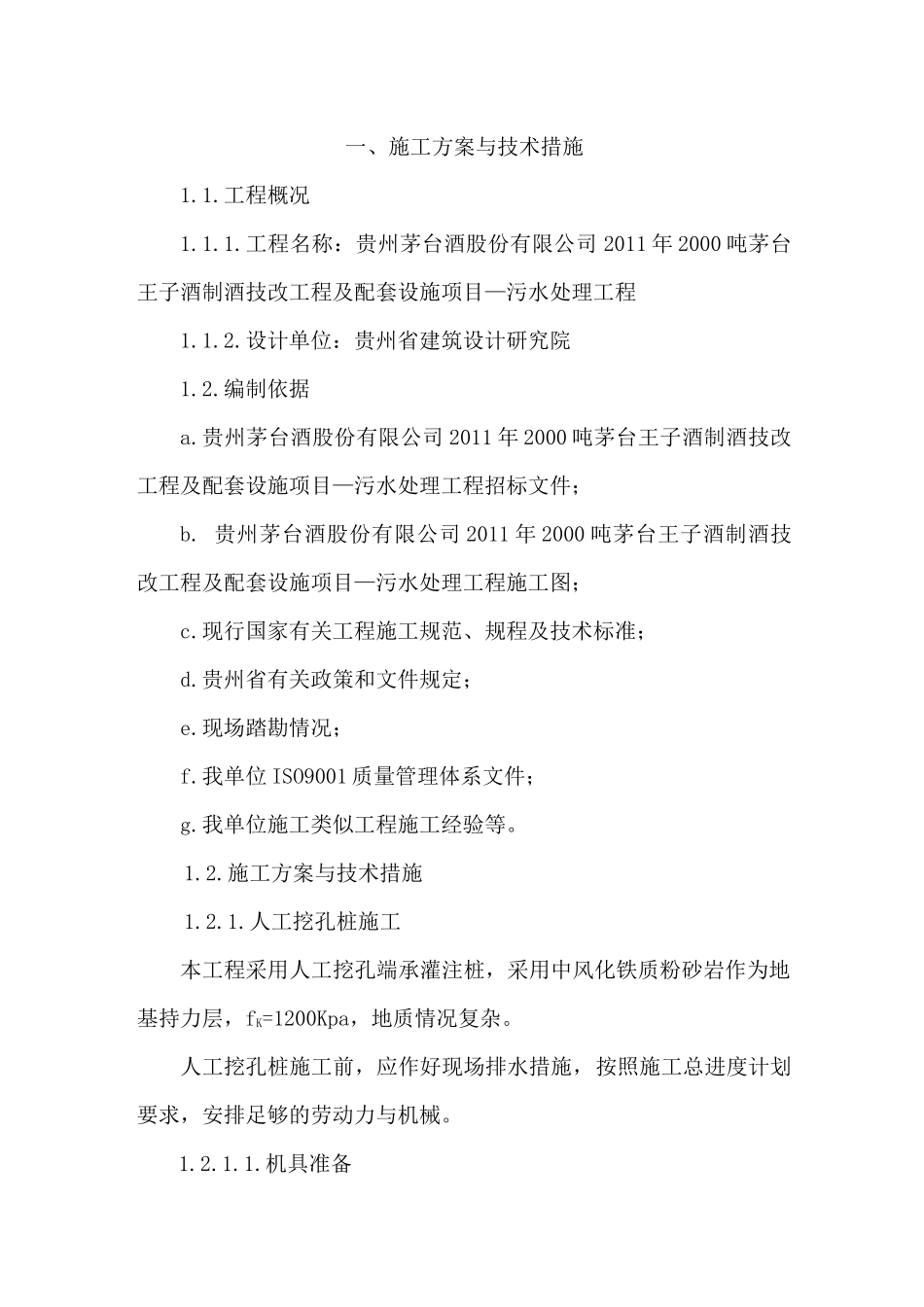

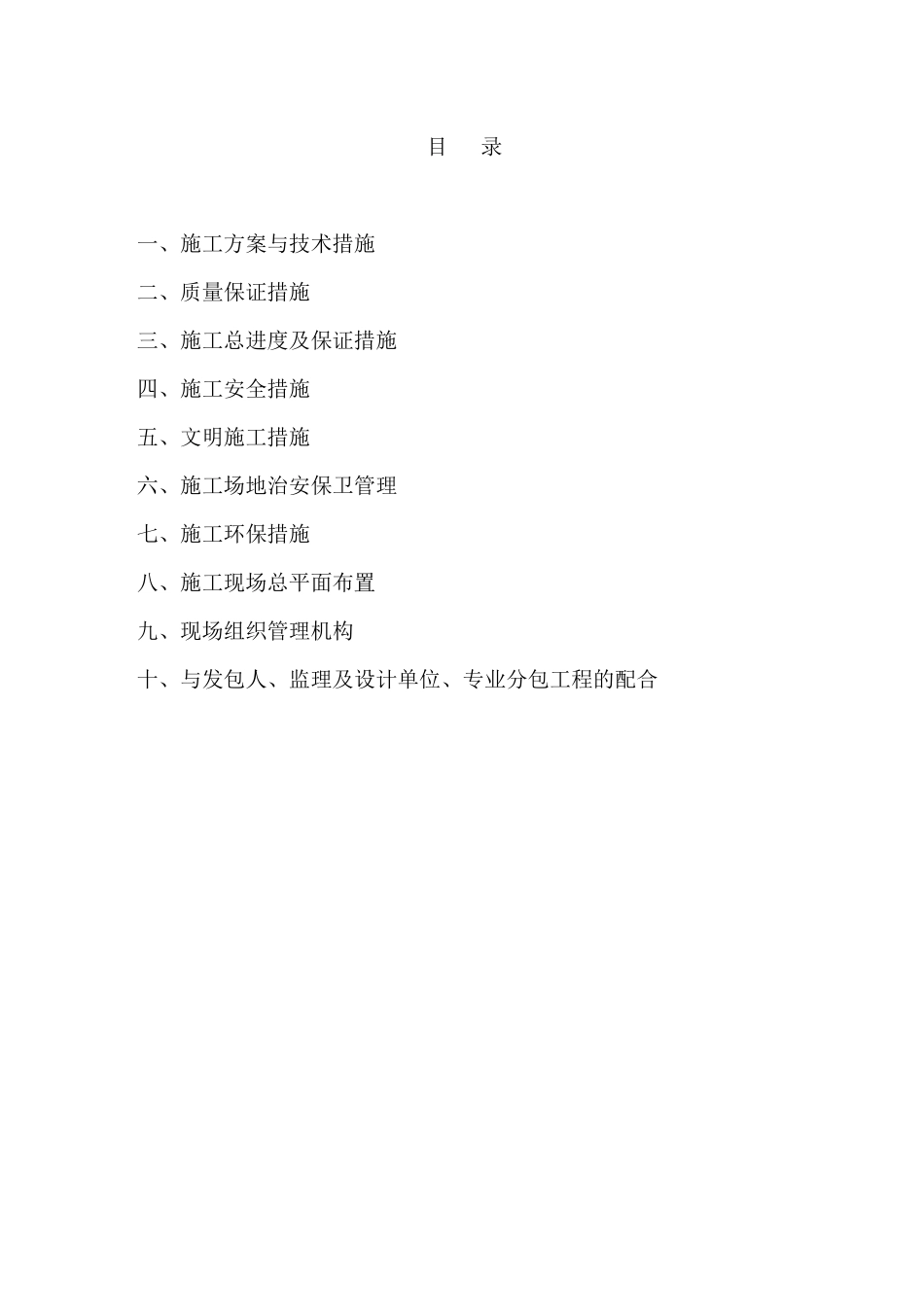

项目名称：贵州茅台酒股份有限公司2011年2000吨茅台王子酒制酒技改工程及配套设施项目—污水处理工程投标文件投标文件内容：技术标目录一、施工方案与技术措施二、质量保证措施三、施工总进度及保证措施四、施工安全措施五、文明施工措施六、施工场地治安保卫管理七、施工环保措施八、施工现场总平面布置九、现场组织管理机构十、与发包人、监理及设计单位、专业分包工程的配合一、施工方案与技术措施1.1.工程概况1.1.1.工程名称：贵州茅台酒股份有限公司2011年2000吨茅台王子酒制酒技改工程及配套设施项目—污水处理工程1.1.2.设计单位：贵州省建筑设计研究院1.2.编制依据a.贵州茅台酒股份有限公司2011年2000吨茅台王子酒制酒技改工程及配套设施项目—污水处理工程招标文件；b.贵州茅台酒股份有限公司2011年2000吨茅台王子酒制酒技改工程及配套设施项目—污水处理工程施工图；c.现行国家有关工程施工规范、规程及技术标准；d.贵州省有关政策和文件规定；e.现场踏勘情况；f.我单位ISO9001质量管理体系文件；g.我单位施工类似工程施工经验等。1.2.施工方案与技术措施1.2.1.人工挖孔桩施工本工程采用人工挖孔端承灌注桩，采用中风化铁质粉砂岩作为地基持力层，fK=1200Kpa，地质情况复杂。人工挖孔桩施工前，应作好现场排水措施，按照施工总进度计划要求，安排足够的劳动力与机械。1.2.1.1.机具准备提升机具：1T卷扬机配三木塔、橡胶吊桶。挖孔工具：短柄铁锹、镐、锤、钎、风镐等。混凝土浇注机具：混凝土搅拌机、小直径插入式振捣器、串筒等。其它机具及设备：钢筋加工机具、支护模板、支撑架、36V低压变压器及内外照明设施等。1.2.1.2.施工准备1.2.1.2.1.认真研究阅读地质勘察报告及施工图纸，正确掌握桩基设计要求。首先，应对挖孔作业的整体可行性做出正确判断，然后对挖孔作业可能会出现的诸如流砂、涌水、涌泥等现象，以及抽水可能引起的环境影响作一次经验性评估，并且针对性地制定有效的技术和安全防范措施。1.2.1.2.2.组织施工图纸会审，在开工前将问题进行消化。1.2.1.2.3.测量放线与开孔测量放线按前面的放线方法进行，本工程的孔桩桩心与柱心重合，故大部分处于与轴线偏心的位置，在定位时，一定要查清上部柱的截面尺寸及偏心情况。本场地硬化状况良好，在场地上直接用红油漆将孔尺寸加工作面作为开挖区域，同时将孔桩的正交轴线在距桩心1.5～２米的范围内用红油漆标注清楚，便于以后复核。1.2.1.2.4.搞清楚各桩基技术参数：桩身尺寸(桩径、扩底、桩长、桩底及桩顶标高)，钢筋笼的要求。1.2.1.2.5.掌握桩基持力层岩体要求。1.2.1.2.6.弄清楚地勘单位提出的在施工过程中可能遇到的问题及处理程序；1.2.1.3.人工挖孔桩施工顺序：放线→定桩位→凿、挖第一节桩孔混凝土层及土石方→吊中→支模浇第一节护壁→在护壁上口二次校测标高及桩十字轴线→安装提升架、吊土胶桶及排水、照明设施等→第二节桩身挖土→清理桩孔四壁校核桩孔垂直度和尺寸→拆上节模、支第二节模、浇筑第二节混凝土护壁→重复第二节挖土、支模、浇筑混凝土护壁工序，循环作业直至设计深度→检查持力层后进行扩底→清理虚土、排除积水、检查尺寸和持力层→验收→封底→扎扩大头底筋→吊放钢筋笼→浇筑桩身混凝土。1.2.1.3.1.桩孔土石方开挖及运输1)每个桩在开挖前应定位放线、校核准确，控制方法可用正交轴线确立桩心点，在场地上直接用红油漆将孔尺寸加护壁厚作为开挖区域，同时将孔桩的正交轴线在距桩心1.5～２米的范围内用红油漆标注清楚，放线复核无误后，便可开挖，将第一节护壁高度内土石方挖完后，进行吊中定位后浇注混凝土，井圈顶面应比场地高出约100㎜，以阻挡地面水流孔内，防止地面上的泥土、砂石与杂物进入孔内并增大孔壁抵抗下沉的能力。同时将设计轴线、桩孔的中心线用油漆标在护壁上，进一步复核无误后，作为确定地下各节护壁中心的测量基准点。2)土方挖掘采用人工孔内开挖，石方采用12KW、1.6M3小型空压机和风镐凿除，然后用人工清除废渣，装入活底吊桶内用小型提升铰架吊出孔外。因地质复杂，严禁爆破。3)桩孔由人工自上而下逐层进行开挖，挖土应先挖中间部分后挖周边，允许误差不超过30...
