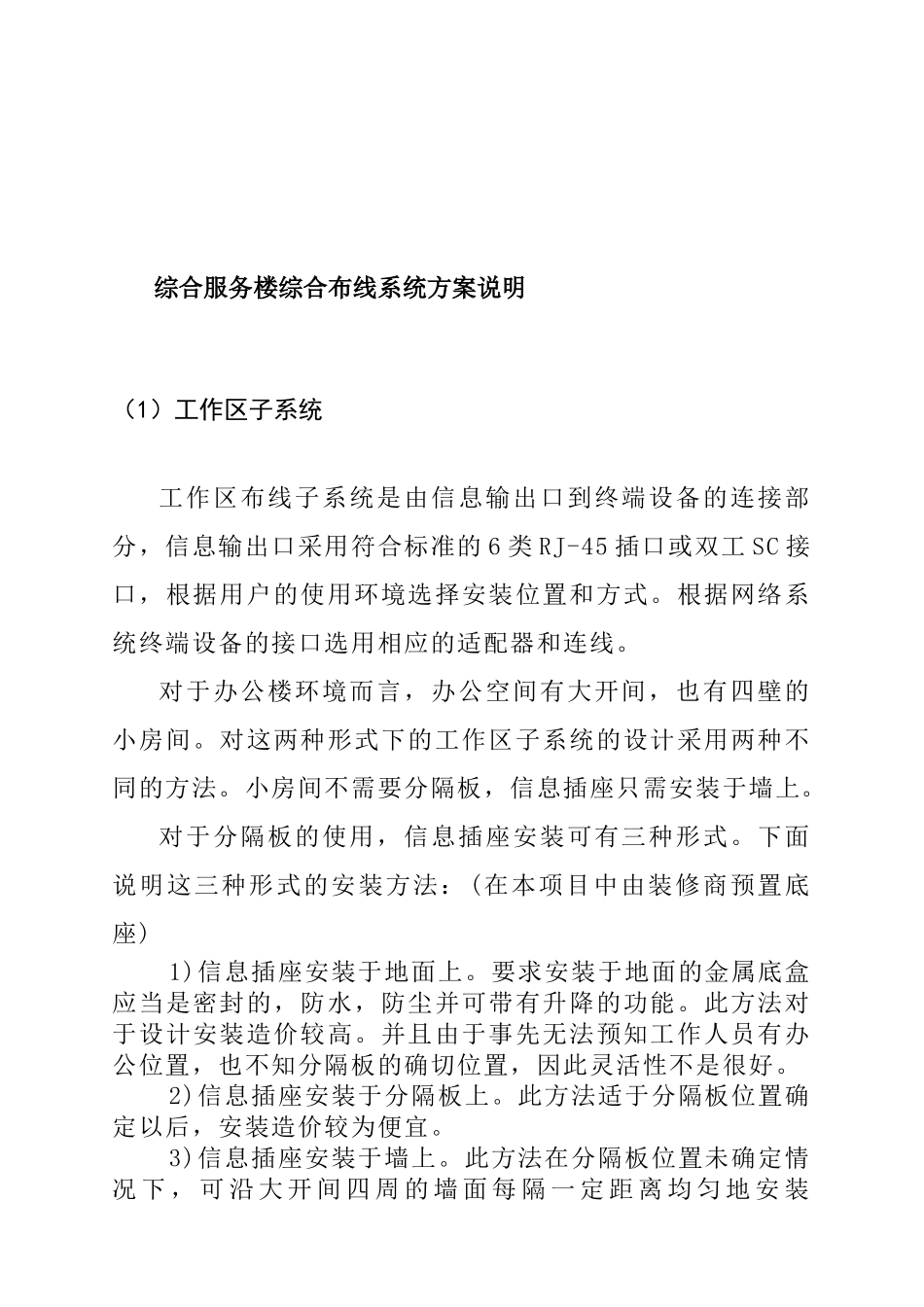

1/14
综合服务楼综合布线系统方案说明_第2页

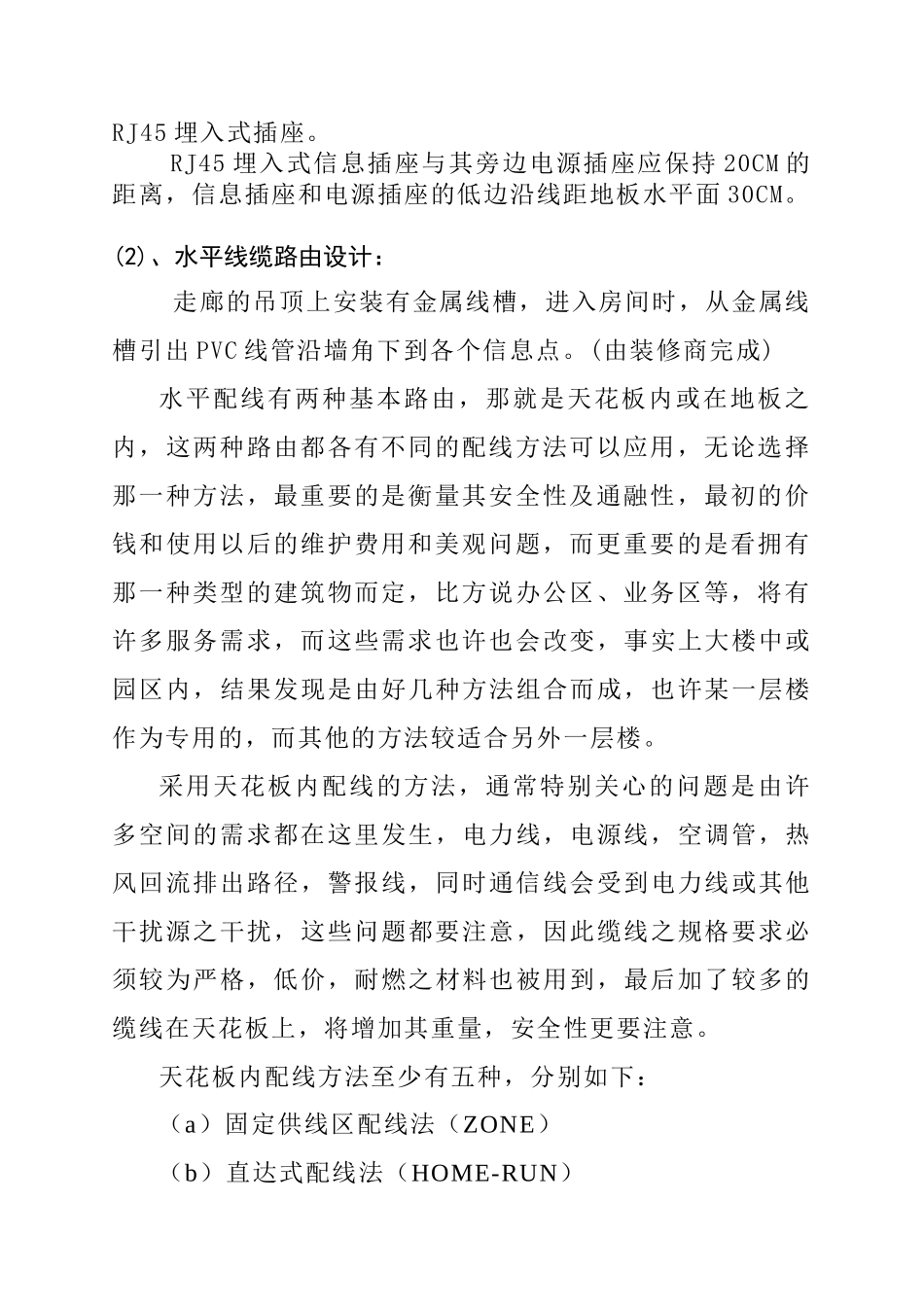

2/14
综合服务楼综合布线系统方案说明_第3页

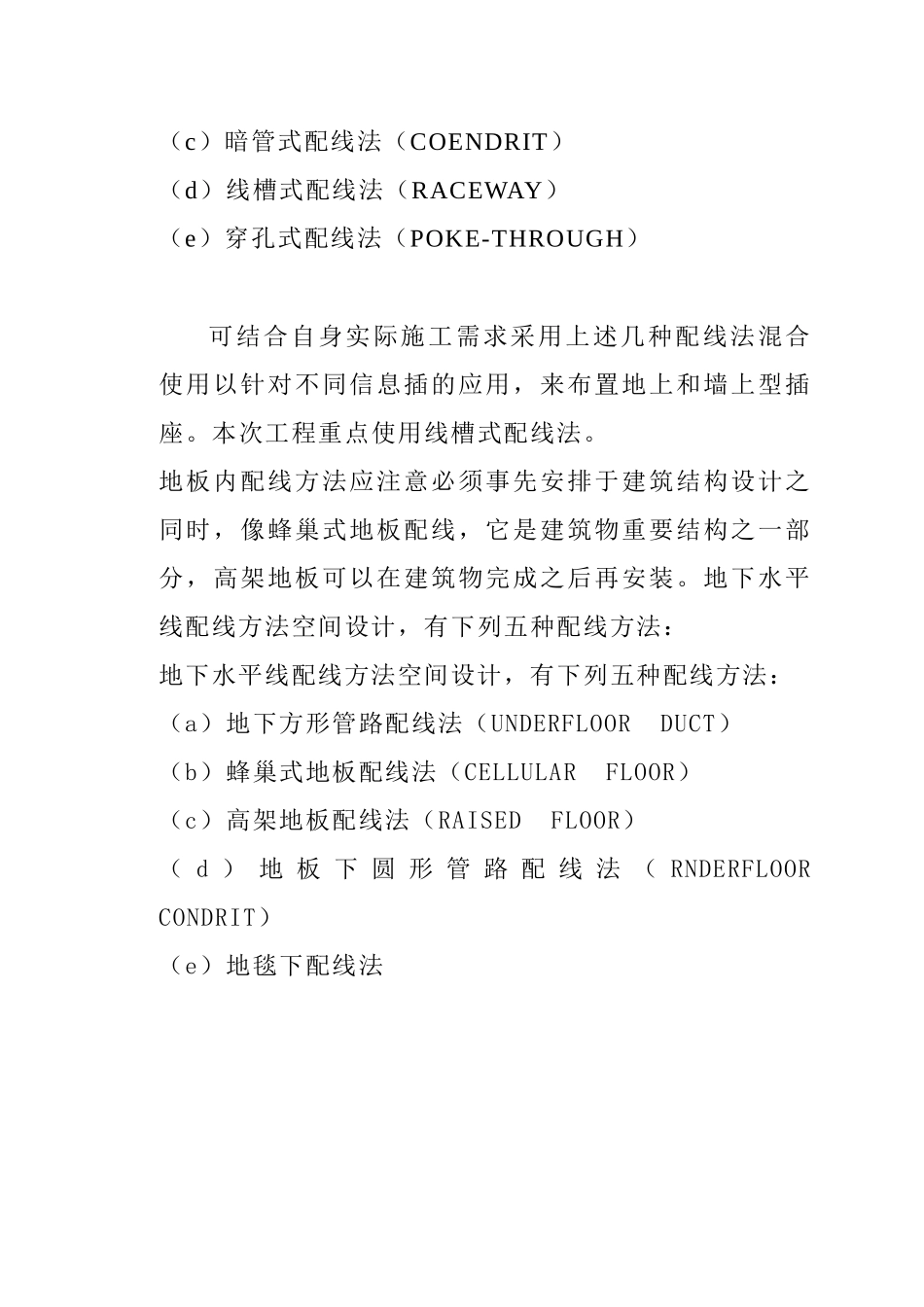

3/14
综合服务楼综合布线系统方案说明(1)工作区子系统工作区布线子系统是由信息输出口到终端设备的连接部分,信息输出口采用符合标准的6类RJ-45插口或双工SC接口,根据用户的使用环境选择安装位置和方式。根据网络系统终端设备的接口选用相应的适配器和连线。对于办公楼环境而言,办公空间有大开间,也有四壁的小房间。对这两种形式下的工作区子系统的设计采用两种不同的方法。小房间不需要分隔板,信息插座只需安装于墙上。对于分隔板的使用,信息插座安装可有三种形式。下面说明这三种形式的安装方法:(在本项目中由装修商预置底座)1)信息插座安装于地面上。要求安装于地面的金属底盒应当是密封的,防水,防尘并可带有升降的功能。此方法对于设计安装造价较高。并且由于事先无法预知工作人员有办公位置,也不知分隔板的确切位置,因此灵活性不是很好。2)信息插座安装于分隔板上。此方法适于分隔板位置确定以后,安装造价较为便宜。3)信息插座安装于墙上。此方法在分隔板位置未确定情况下,可沿大开间四周的墙面每隔一定距离均匀地安装RJ45埋入式插座。RJ45埋入式信息插座与其旁边电源插座应保持20CM的距离,信息插座和电源插座的低边沿线距地板水平面30CM。(2)、水平线缆路由设计:走廊的吊顶上安装有金属线槽,进入房间时,从金属线槽引出PVC线管沿墙角下到各个信息点。(由装修商完成)水平配线有两种基本路由,那就是天花板内或在地板之内,这两种路由都各有不同的配线方法可以应用,无论选择那一种方法,最重要的是衡量其安全性及通融性,最初的价钱和使用以后的维护费用和美观问题,而更重要的是看拥有那一种类型的建筑物而定,比方说办公区、业务区等,将有许多服务需求,而这些需求也许也会改变,事实上大楼中或园区内,结果发现是由好几种方法组合而成,也许某一层楼作为专用的,而其他的方法较适合另外一层楼。采用天花板内配线的方法,通常特别关心的问题是由许多空间的需求都在这里发生,电力线,电源线,空调管,热风回流排出路径,警报线,同时通信线会受到电力线或其他干扰源之干扰,这些问题都要注意,因此缆线之规格要求必须较为严格,低价,耐燃之材料也被用到,最后加了较多的缆线在天花板上,将增加其重量,安全性更要注意。天花板内配线方法至少有五种,分别如下:(a)固定供线区配线法(ZONE)(b)直达式配线法(HOME-RUN)(c)暗管式配线法(COENDRIT)(d)线槽式配线法(RACEWAY)(e)穿孔式配线法(POKE-THROUGH)可结合自身实际施工需求采用上述几种配线法混合使用以针对不同信息插的应用,来布置地上和墙上型插座。本次工程重点使用线槽式配线法。地板内配线方法应注意必须事先安排于建筑结构设计之同时,像蜂巢式地板配线,它是建筑物重要结构之一部分,高架地板可以在建筑物完成之后再安装。地下水平线配线方法空间设计,有下列五种配线方法:地下水平线配线方法空间设计,有下列五种配线方法:(a)地下方形管路配线法(UNDERFLOORDUCT)(b)蜂巢式地板配线法(CELLULARFLOOR)(c)高架地板配线法(RAISEDFLOOR)(d)地板下圆形管路配线法(RNDERFLOORCONDRIT)(e)地毯下配线法(3)铜缆安装指南铜缆安装的一个重要指标是在电磁干扰源与铜缆之间应有足够的距离。表1给出了电磁干扰源与铜缆之间最小推荐距离(电压小于480V)。表1、电磁干扰源与铜缆间最小距离CONDITIONS最小分离距离条件MINIMRMSEPARATIONDISTANCE<2kVA2-5kVA>5Kva接近于开放或无金属旁路的127mm305mm610mm无屏蔽电力线或电力设备(5in)(12in)(24in)接近于接地金属导体通路的64mm152mm305mm无屏蔽电力线或电力设备(2.5in)(6in)(12in)接近于接地金属导体通路的76mm152mm封装在接地金属导体内的电力线(3in)(6in)变压器和电动机1016mm(40in)日光灯305mm(12in)请注意对于电压大于480V,功率大于5KVA的情况,需进行工程计算以确定精确的电磁干扰分隔距离。(4)施工注意事项在综合布线系统施工过程中,施工现场的安全保障和协调工作至关重要,应作出妥善而合理的安排,制定完善的安全管理条例,例如对进场施工人员进行安全教育,要求他们必须戴安全帽并着工作服,避免发生伤残事故;...
