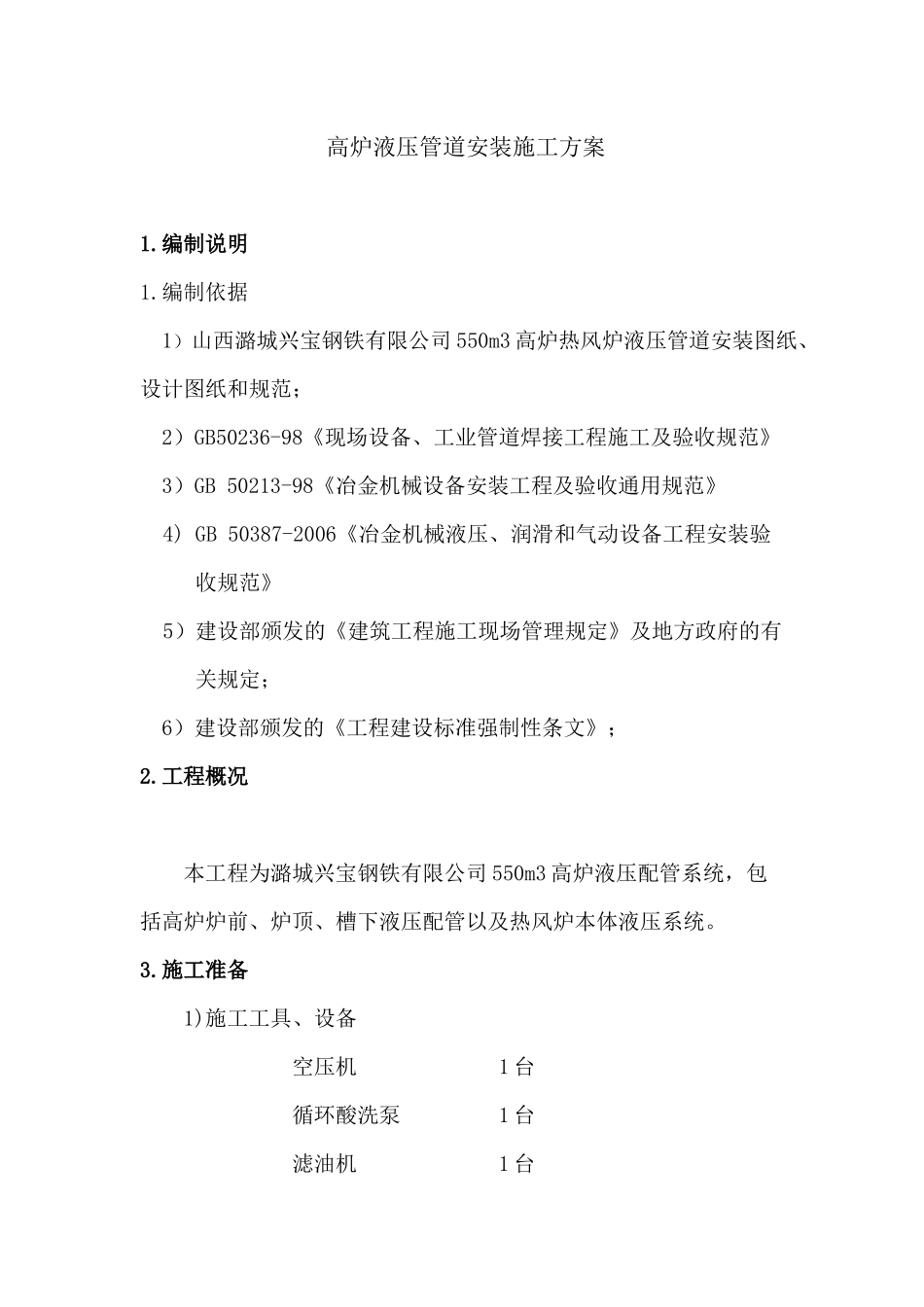

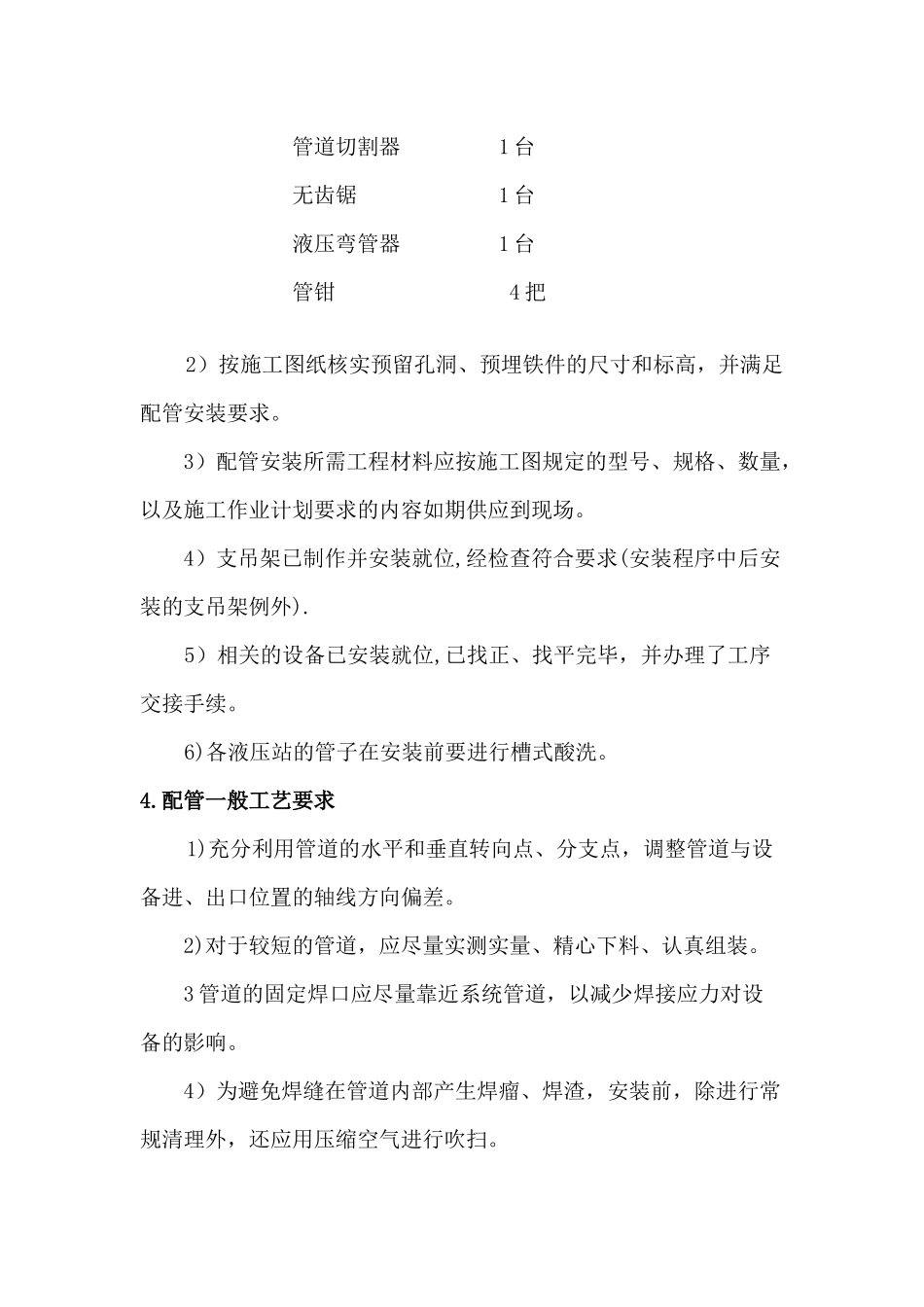

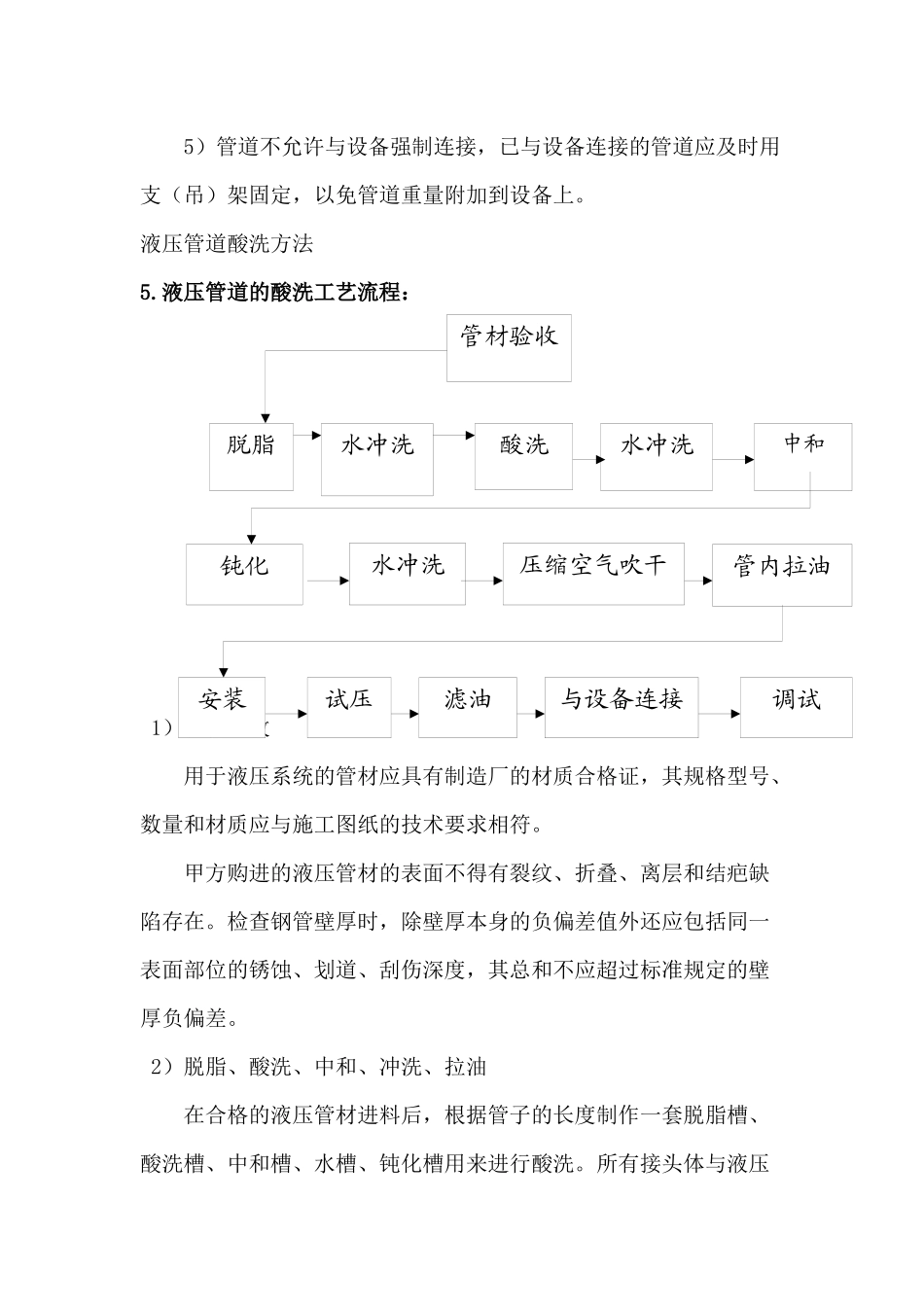

高炉液压管道安装施工方案1.编制说明1.编制依据1）山西潞城兴宝钢铁有限公司550m3高炉热风炉液压管道安装图纸、设计图纸和规范；2）GB50236-98《现场设备、工业管道焊接工程施工及验收规范》3）GB50213-98《冶金机械设备安装工程及验收通用规范》4)GB50387-2006《冶金机械液压、润滑和气动设备工程安装验收规范》5）建设部颁发的《建筑工程施工现场管理规定》及地方政府的有关规定；6）建设部颁发的《工程建设标准强制性条文》；2.工程概况本工程为潞城兴宝钢铁有限公司550m3高炉液压配管系统，包括高炉炉前、炉顶、槽下液压配管以及热风炉本体液压系统。3.施工准备1)施工工具、设备空压机1台循环酸洗泵1台滤油机1台管道切割器1台无齿锯1台液压弯管器1台管钳4把2）按施工图纸核实预留孔洞、预埋铁件的尺寸和标高，并满足配管安装要求。3）配管安装所需工程材料应按施工图规定的型号、规格、数量，以及施工作业计划要求的内容如期供应到现场。4）支吊架已制作并安装就位,经检查符合要求(安装程序中后安装的支吊架例外).5）相关的设备已安装就位,已找正、找平完毕，并办理了工序交接手续。6)各液压站的管子在安装前要进行槽式酸洗。4.配管一般工艺要求1)充分利用管道的水平和垂直转向点、分支点，调整管道与设备进、出口位置的轴线方向偏差。2)对于较短的管道，应尽量实测实量、精心下料、认真组装。3管道的固定焊口应尽量靠近系统管道，以减少焊接应力对设备的影响。4）为避免焊缝在管道内部产生焊瘤、焊渣，安装前，除进行常规清理外，还应用压缩空气进行吹扫。5）管道不允许与设备强制连接，已与设备连接的管道应及时用支（吊）架固定，以免管道重量附加到设备上。液压管道酸洗方法5.液压管道的酸洗工艺流程：1）管材验收用于液压系统的管材应具有制造厂的材质合格证，其规格型号、数量和材质应与施工图纸的技术要求相符。甲方购进的液压管材的表面不得有裂纹、折叠、离层和结疤缺陷存在。检查钢管壁厚时，除壁厚本身的负偏差值外还应包括同一表面部位的锈蚀、划道、刮伤深度，其总和不应超过标准规定的壁厚负偏差。2）脱脂、酸洗、中和、冲洗、拉油在合格的液压管材进料后，根据管子的长度制作一套脱脂槽、酸洗槽、中和槽、水槽、钝化槽用来进行酸洗。所有接头体与液压管材验收脱脂水冲洗钝化中和水冲洗安装管内拉油压缩空气吹干试压与设备连接调试滤油酸洗水冲洗管道连接部位，先将管道与接头体焊接后再进行槽式酸洗。水槽中的水要勤更换，酸洗现场要设立的压缩机，待水冲洗完毕后用干燥的压缩空气把管吹干，然后在管道内涂上防锈油，防锈油涂好后应立即把管道两段封闭起来。脱脂、酸洗、中和、钝化配合比及时间见下表：溶液成分浓度%温度时间（min）脱脂四氯化碳30常温30酸洗盐酸乌洛托品12-151-2常温240-360中和氨水8-12常温5钝化亚硝酸钠氨水1-2常温153）管道安装液压管道切割必须采用机械切割方法。液压管道切割表面必须平整，不得有裂纹、重皮。管端的切屑粉末、毛刺溶渣、氧化皮等必须清除干净。液压管子应采用冷弯（一般采用液压弯管机弯管）。弯管的最小弯曲半径应不小于管外径的3-5倍，高压软管为其外径9-10倍，管子工作压力高，弯曲半径宜大。管子采用氩弧焊打底时，管内宜通保护气体，在焊接过程中，应有防风措施。①管道的切割管子的切割有两种方法，即机械切割和氧乙炔焰切割，根据施工规范（GB50236-98）要求，公换直径小于或等于50mm的中低压碳素钢管一般采用机械法切割，镀锌管道应用机械方法切割。管子切口质量应符合下列要求：切口表面平整，不得有裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化铁、铁屑等。切口平面倾斜偏差为管子直径的1%，但不得超过3mm。②坡口加工及组对：坡口形式、尺寸及组对按照图纸及规范规定。同时应考虑易保证焊接质量，便于操作及减少焊接变形等原则。管子、管件组对时，应检查坡口质量，坡口表面上不得有裂纹、重皮等缺陷。管子管件组对时，对坡口及其内外侧进行清理，清理合格后应及时组对施焊。③管道的焊接及焊缝检验管道的焊接及与接头体的焊接方法采用套筒式电弧焊焊接。管道焊后，进行外观检查，外观检查应在强度试验及严密性...
