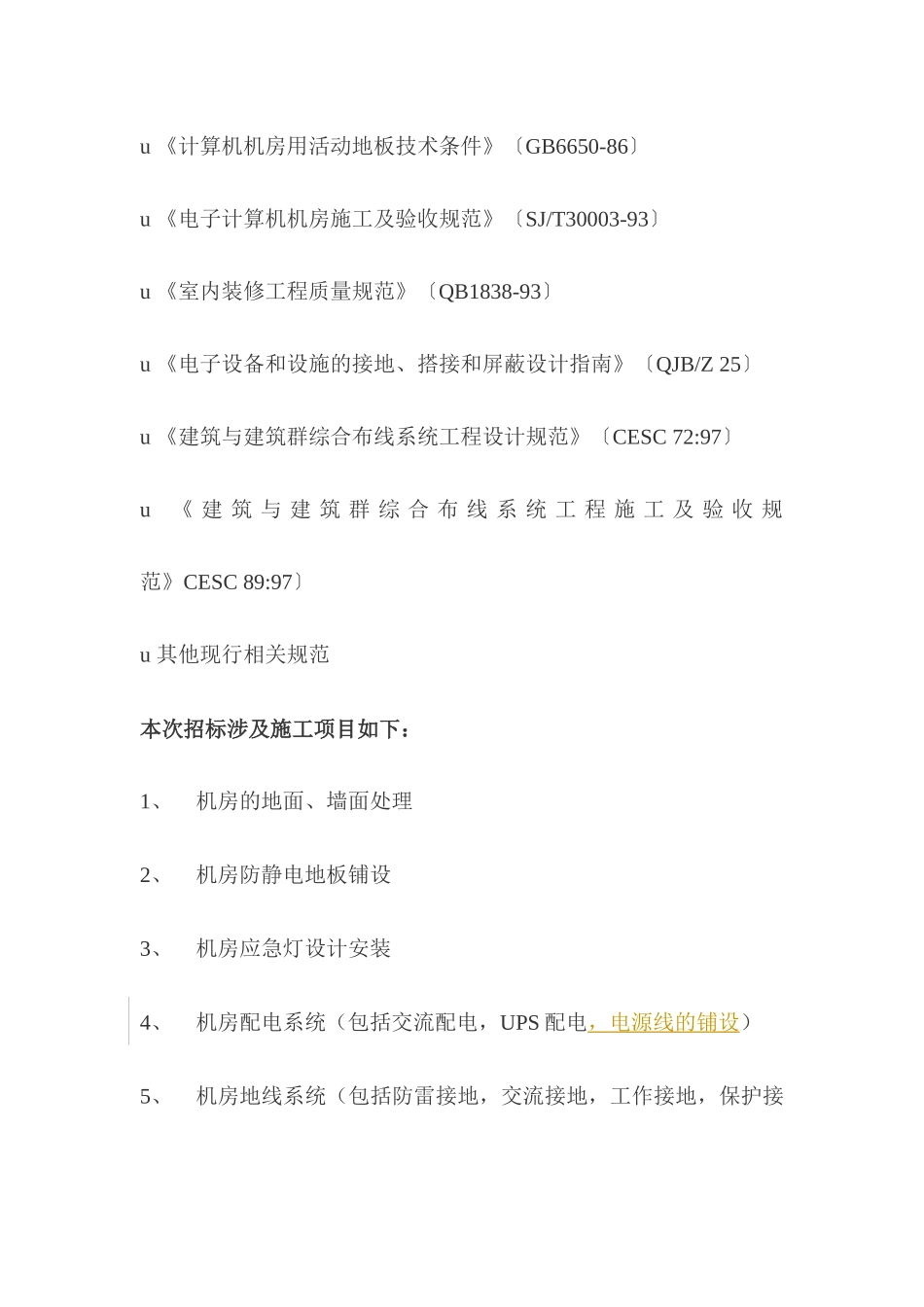

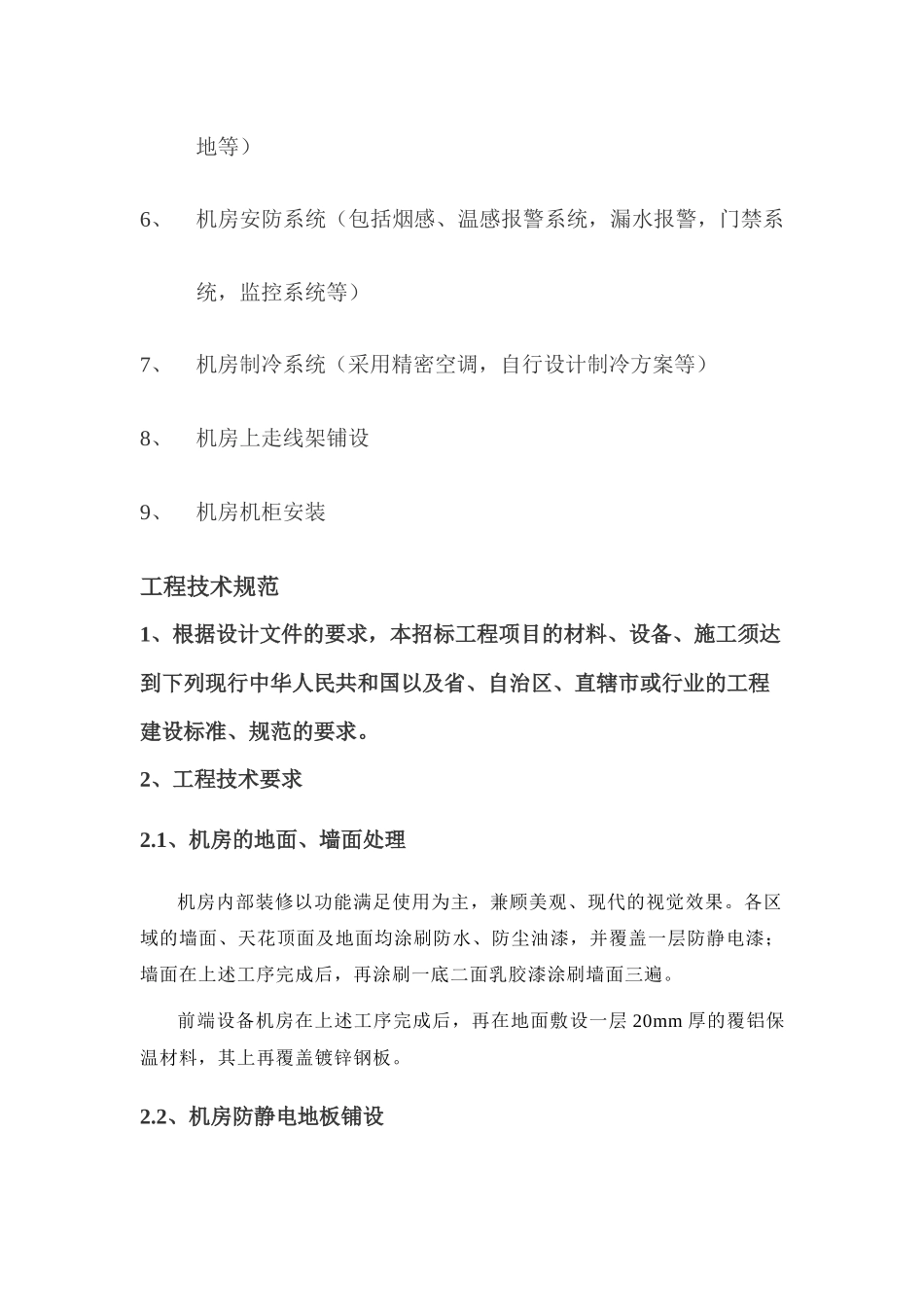

项目需求与技术部分本次项目设计施工项目介绍及总体要求，本次招标涉及4个机房，其中两个L型机房150平米，六层一个80平米，一层一个20平米的放置电池组的房间。目前机房都已吊顶，并安装了照明(没有接电)。L型五层机房为主要传输机房，用电需求20KW，L型六层机房为未来扩展机房，六层80平米机房为信号监测机房，用电需求9.6KW。本次要求各机房互联互通，满足未来扩容需求。并遵守一下规范和标准：u《电子计算机机房设计规范》〔GB50174-93〕u《火灾自动报警设计规范》〔GB50116-98〕u《建筑物防雷设计规范》〔GB50057-94〕u《低压配电设计规范》〔GB50054-95〕u《计算站场地技术条件》〔GB2887-89〕u《计算站场地安全要求》〔GB9361-88〕u《计算机机房用活动地板技术条件》〔GB6650-86〕u《电子计算机机房施工及验收规范》〔SJ/T30003-93〕u《室内装修工程质量规范》〔QB1838-93〕u《电子设备和设施的接地、搭接和屏蔽设计指南》〔QJB/Z25〕u《建筑与建筑群综合布线系统工程设计规范》〔CESC72:97〕u《建筑与建筑群综合布线系统工程施工及验收规范》CESC89:97〕u其他现行相关规范本次招标涉及施工项目如下：1、机房的地面、墙面处理2、机房防静电地板铺设3、机房应急灯设计安装4、机房配电系统（包括交流配电，UPS配电，电源线的铺设）5、机房地线系统（包括防雷接地，交流接地，工作接地，保护接地等）6、机房安防系统（包括烟感、温感报警系统，漏水报警，门禁系统，监控系统等）7、机房制冷系统（采用精密空调，自行设计制冷方案等）8、机房上走线架铺设9、机房机柜安装工程技术规范1、根据设计文件的要求，本招标工程项目的材料、设备、施工须达到下列现行中华人民共和国以及省、自治区、直辖市或行业的工程建设标准、规范的要求。2、工程技术要求2.1、机房的地面、墙面处理机房内部装修以功能满足使用为主，兼顾美观、现代的视觉效果。各区域的墙面、天花顶面及地面均涂刷防水、防尘油漆，并覆盖一层防静电漆；墙面在上述工序完成后，再涂刷一底二面乳胶漆涂刷墙面三遍。前端设备机房在上述工序完成后，再在地面敷设一层20mm厚的覆铝保温材料，其上再覆盖镀锌钢板。2.2、机房防静电地板铺设防静电地板设计及选用标准防静电地板电阻率：109~1010Ω分布载荷：2500~3500kg/m2；集中载荷：500~700kg/m2防静电活动地板高度：300±20mm（地板下空间走设备供电、地线以及弱电电缆走线槽）本方案设备机房使用的地板，需要采用经筛选的无毒、未经漂白的原生或再利用纤维做加强添加以增强基材强度，必须保证抗静电全钢地板优秀恒久的品质。地板板面标高300mm，具有足够空间结合供配电系统、制冷系统的设计及施工。在地板施工中，还要注意异形地板（如风口地板、走线地板、电源插座安装地板等）的安装,进出口光滑,不会损伤电线、电缆，同时采用密封设计，避免鼠患。地板板面上设置终端及其它设备使用的机房防水专用插座，用时开启，不用时闭合，即能保证使用方便，又能保证安全，克服了以往接线要翻地板的缺点。保证地板工程的抗静电效果、接地效果。2.3、机房应急灯设计安装根据实际环境和相关标准设计。2.4、机房配电系统（包括交流配电，UPS配电）按国家一类供电方式设计施工。市电经缺相保护器后,分路供电。分电盘设在机房内。应采取防触电措施。采用三相五线制UPS供电，UPS统一考虑。2.4.1、机房配电系统应符合的标准要求：《电子计算机机房设计规范》（GB50174-93）；《计算站场地技术要求》（GB2887-89）；《供配电系统设计规范》（GB50052-95）；《低压配电设计规范》（GB50054-95）；《高层民用建筑设计防火规范》（GB50045-95）；《电气装置安装工程接地装置施工及验收规范》（GB50169-92）；2.4.2、机房配电系统一般要求1.机房进线电源采用三相五线制；2.机房内用电设备供电电源均为三相五线制及单相三线制；3.机房用电设备、配电线路装设过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电；4.机房配电系统所用线缆均为阻燃聚氯乙烯绝缘导线及阻燃交联电力电缆，敷设镀锌钢质线槽及KBG管和金属软管5.配电箱及配电柜中的保护装置须采用具有高...
