翔建·御景华府3楼爬架施工方案VIP免费

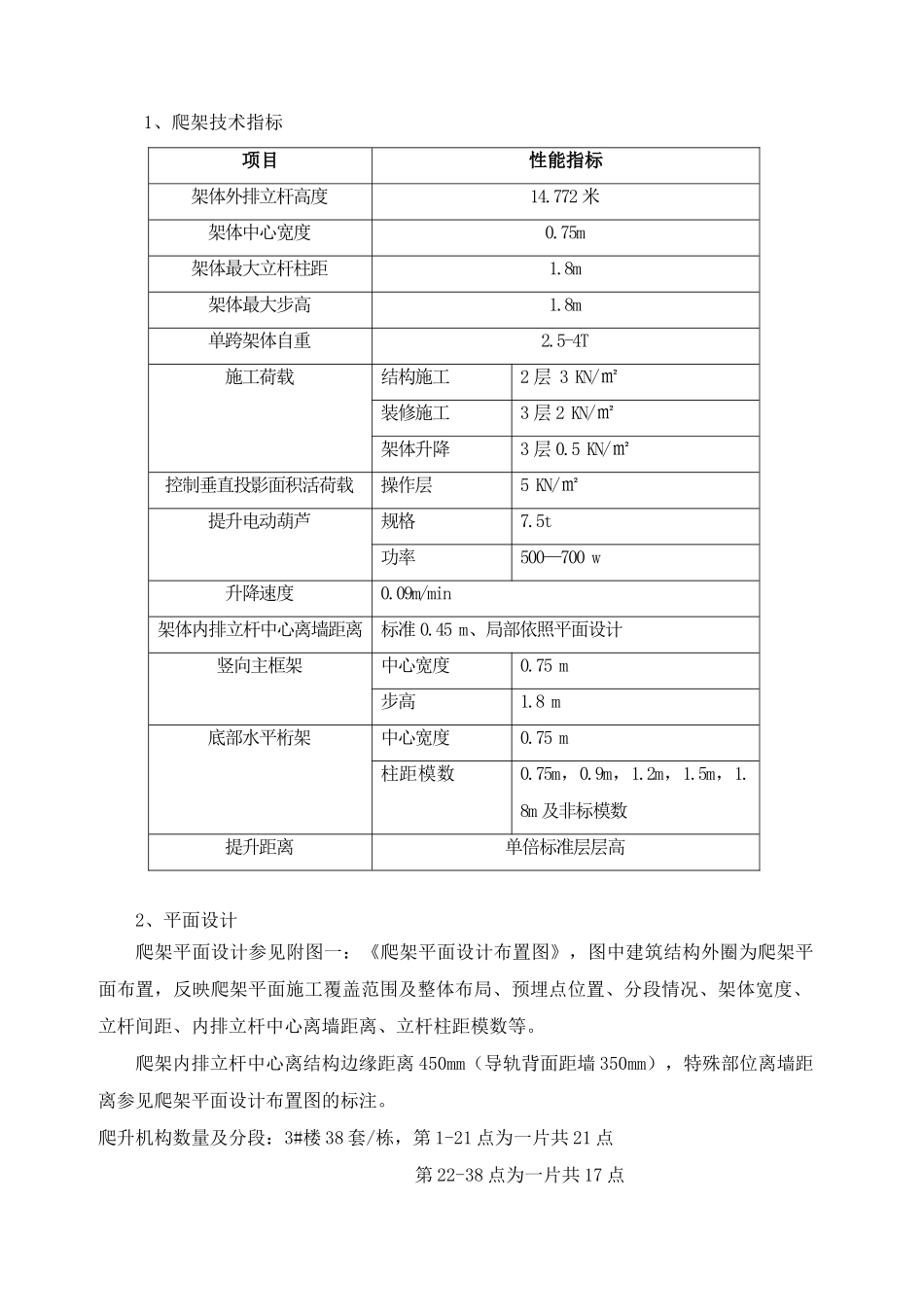

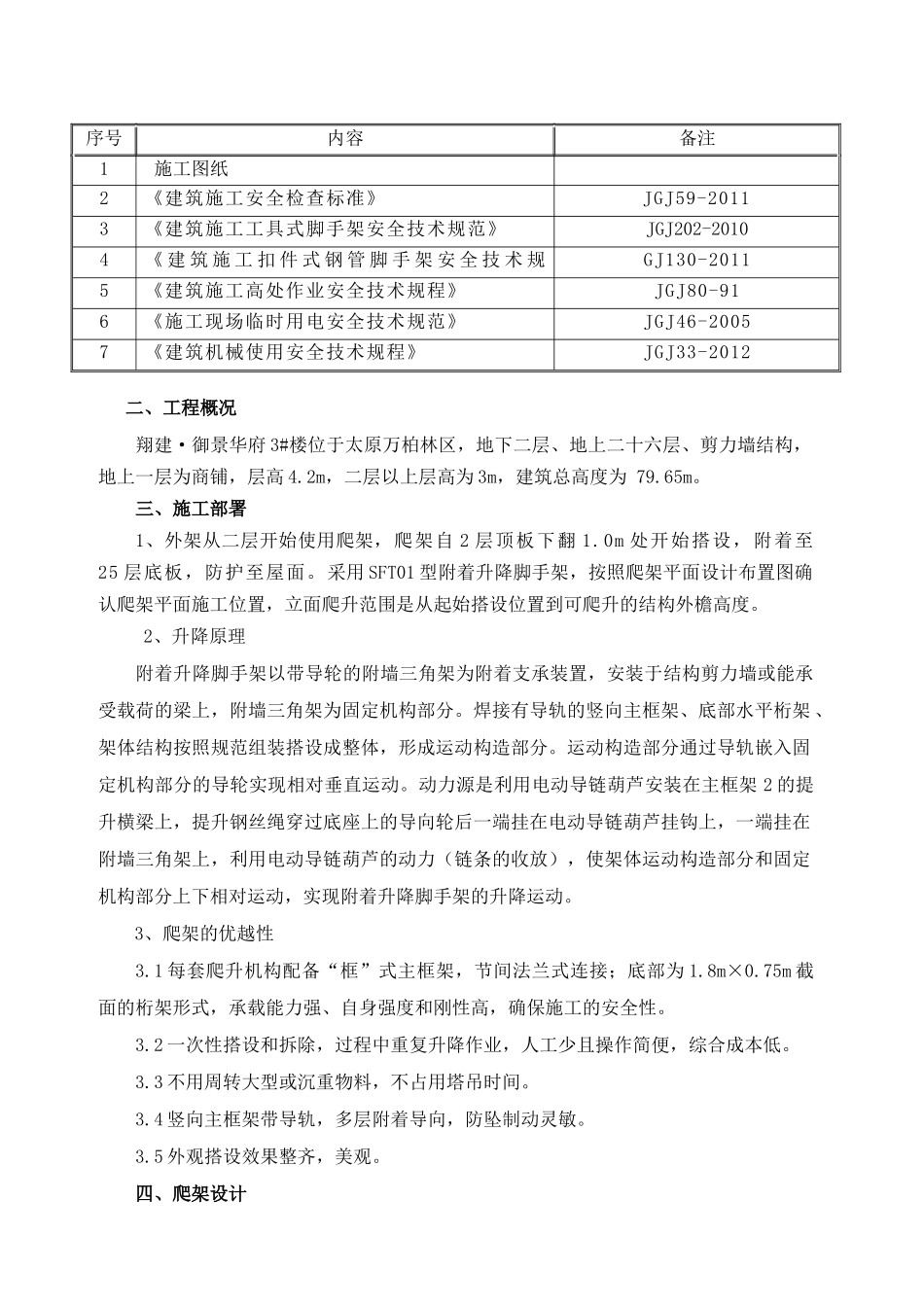

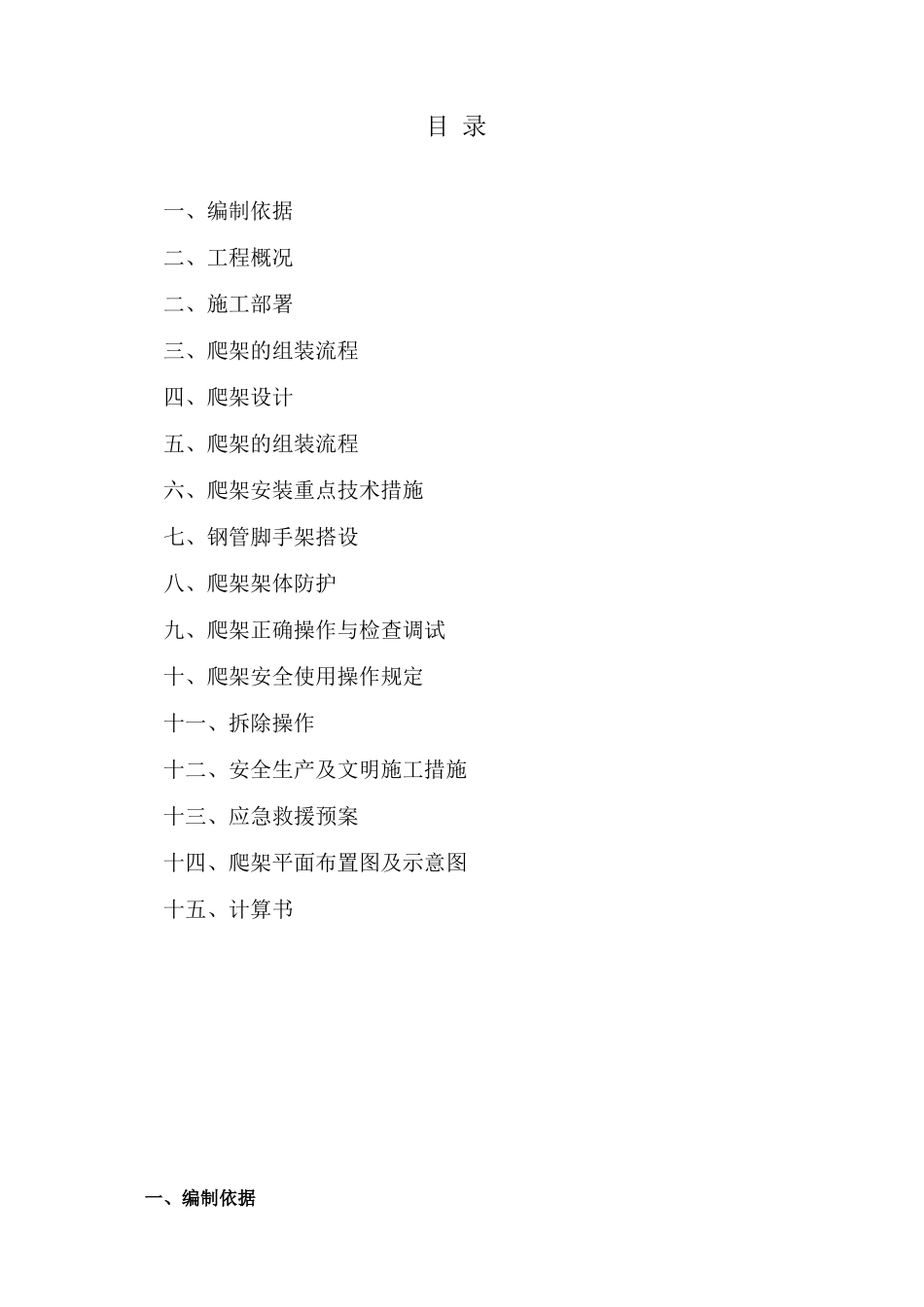

目录一、编制依据二、工程概况二、施工部署三、爬架的组装流程四、爬架设计五、爬架的组装流程六、爬架安装重点技术措施七、钢管脚手架搭设八、爬架架体防护九、爬架正确操作与检查调试十、爬架安全使用操作规定十一、拆除操作十二、安全生产及文明施工措施十三、应急救援预案十四、爬架平面布置图及示意图十五、计算书一、编制依据序号内容备注1施工图纸2《建筑施工安全检查标准》JGJ59-20113《建筑施工工具式脚手架安全技术规范》JGJ202-20104《建筑施工扣件式钢管脚手架安全技术规范》GJ130-20115《建筑施工高处作业安全技术规程》JGJ80-916《施工现场临时用电安全技术规范》JGJ46-20057《建筑机械使用安全技术规程》JGJ33-2012二、工程概况翔建·御景华府3#楼位于太原万柏林区，地下二层、地上二十六层、剪力墙结构，地上一层为商铺，层高4.2m，二层以上层高为3m，建筑总高度为79.65m。三、施工部署1、外架从二层开始使用爬架，爬架自2层顶板下翻1.0m处开始搭设，附着至25层底板，防护至屋面。采用SFT01型附着升降脚手架，按照爬架平面设计布置图确认爬架平面施工位置，立面爬升范围是从起始搭设位置到可爬升的结构外檐高度。2、升降原理附着升降脚手架以带导轮的附墙三角架为附着支承装置，安装于结构剪力墙或能承受载荷的梁上，附墙三角架为固定机构部分。焊接有导轨的竖向主框架、底部水平桁架、架体结构按照规范组装搭设成整体，形成运动构造部分。运动构造部分通过导轨嵌入固定机构部分的导轮实现相对垂直运动。动力源是利用电动导链葫芦安装在主框架2的提升横梁上，提升钢丝绳穿过底座上的导向轮后一端挂在电动导链葫芦挂钩上，一端挂在附墙三角架上，利用电动导链葫芦的动力（链条的收放），使架体运动构造部分和固定机构部分上下相对运动，实现附着升降脚手架的升降运动。3、爬架的优越性3.1每套爬升机构配备“框”式主框架，节间法兰式连接；底部为1.8m×0.75m截面的桁架形式，承载能力强、自身强度和刚性高，确保施工的安全性。3.2一次性搭设和拆除，过程中重复升降作业，人工少且操作简便，综合成本低。3.3不用周转大型或沉重物料，不占用塔吊时间。3.4竖向主框架带导轨，多层附着导向，防坠制动灵敏。3.5外观搭设效果整齐，美观。四、爬架设计1、爬架技术指标项目性能指标架体外排立杆高度14.772米架体中心宽度0.75m架体最大立杆柱距1.8m架体最大步高1.8m单跨架体自重2.5-4T施工荷载结构施工2层3KN/㎡装修施工3层2KN/㎡架体升降3层0.5KN/㎡控制垂直投影面积活荷载操作层5KN/㎡提升电动葫芦规格7.5t功率500—700w升降速度0.09m/min架体内排立杆中心离墙距离标准0.45m、局部依照平面设计竖向主框架中心宽度0.75m步高1.8m底部水平桁架中心宽度0.75m柱距模数0.75m，0.9m，1.2m，1.5m，1.8m及非标模数提升距离单倍标准层层高2、平面设计爬架平面设计参见附图一：《爬架平面设计布置图》，图中建筑结构外圈为爬架平面布置，反映爬架平面施工覆盖范围及整体布局、预埋点位置、分段情况、架体宽度、立杆间距、内排立杆中心离墙距离、立杆柱距模数等。爬架内排立杆中心离结构边缘距离450mm（导轨背面距墙350mm），特殊部位离墙距离参见爬架平面设计布置图的标注。爬升机构数量及分段：3#楼38套/栋，第1-21点为一片共21点第22-38点为一片共17点3.爬架立面设计建筑结构标准层层高3.0米。爬架立面参见爬架立面图设计。2.1爬架主要技术参数①架体主框架高度为13.272m；架体外排高度14.772m。②架体搭设高度为4.5倍层高；架体外排高度14.772m（上部另外有1.5m单排外防护架）；③架体内外排立杆中心距宽度0.75m，架体步高1.8m，最大柱距1.8米。④架体内排立杆中心离墙距离0.45m，局部可调整，若距离远则向内侧悬挑；⑤竖向主框架配置数量：主框架1×1节+主框架2×1节+主框架3×1节+主框架4×1节。⑥爬架每机位配置：带导轮附墙三角架3个、穿墙螺栓6根、电动葫芦及提升钢丝绳1套、防坠系统1套。2.2爬架每次升降为一个标准层层高3.0米，且一层一爬升。最上附着三角架处结构强度应大于C10。2.3爬架立面图设计参见附图二：爬架立面图2.4爬架起始搭设位置在2层顶板下。商铺及门厅结构浇...
