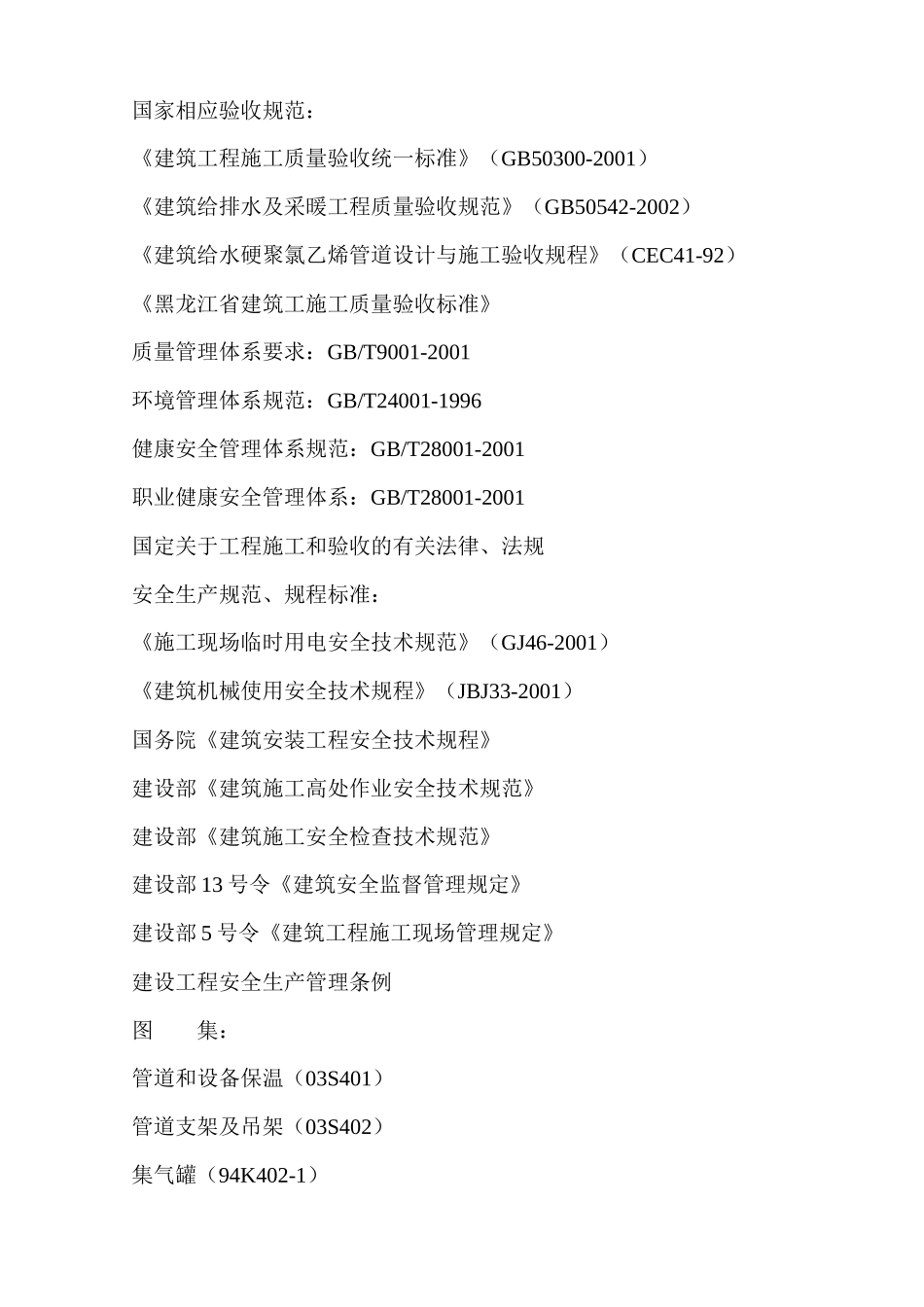

第一章工程概况哈尔滨市防汛钢闸板、水政监察及勘察设计业务用房工程是由哈尔滨市水务局投资建设，由哈尔滨市城乡规划设计研究院设计，由黑龙江电力建设监理有限责任公司监理，由哈尔滨市政建设有限公司施工。主体为配筋混凝土浇筑剪力墙结构，主体建筑为7层，地下一层，仓库为一层。总建筑面积16048.39m2，哈尔滨市政建设有限公司同时承担楼内的给排水及采暖的施工任务。给排水及采暖施工任务简介：给水部分：生活给水由市政自来水经二次加压供给。生活给水管立管和干管采用衬塑钢管DN≤50mm采用丝接，DN>50mm采用卡箍连接，支管采用PP-R管S5系列产品，热熔连接。排水部分：生活污水系统，室内±0.000以上污废水重力自流排入室外污水管，采用内螺纹双壁排水U-PVC管，粘接。地下室污废水采用潜污泵提升至室外排水管道。经化粪池处理后，排入市政排水管道。塑料管穿越楼板设置阻火圈或不小于300的防火套管。污水排水干管、污水及雨水出户管、排水申顶通气管距顶板500以上、地下室埋地排水管均采用柔性接头的机制排水铸铁管，A型接口柔性连接。虹吸雨水系统采用的管材支管及立管为黑色HDPE即干密度聚乙烯管，热熔连接。虹吸雨水斗，管材、管件、系统紧固件均由专业公司生产。采用的HDPE管材的纵向回缩率不能大于1%。雨水斗选用不锈钢材质，为保证良好的水力条件，所有管材必须为HDPE特制管材。虹吸雨水用HDPE管公称压力不小于PN6.雨水出户管采用机制排水铸铁管，法兰连接。与潜水泵连接的管道采用焊接钢管，焊接或法兰连接，内外防腐。采暖部分：系统热源经换热后热媒参数为80-60℃℃，供热方式为连续供热。本工程采暖系统总热负荷为1032.88KW。采暖热指标为：50W/㎡。采用散热器散热器采暖系统，系统形式采用上供下回式全带跨越管的垂直单管系统，系统设计为同程式。地下人防采用M-132型散热器，主体楼梯间采用玻玛钢制板式散热器，300mm高。一层仓库采用钢制高频焊翅片管对流型节能散热器，电气用房采用光面管散热器。采暖管道采用焊接钢管，管径小于或等于DN32采用丝接；大于DN32采用焊接。采暖系统中的关断阀门当管径<50时采用闸阀，当管径≥50时采用蝶阀,处于供水干管上设调平衡手动调节阀。阀门工作压力为1.6Mpa。阀门材质均为铜合金。第二章编制依据工程施工图纸工程现场条件建设方有关要求暖卫工程标准图集企业标准建设单位提供施工图纸国家现行施工验收规范建设单位颁布的招标文件及中标文件现场各项施工条件施工合同等有关法律文件建委颁发的有关建筑规程，安全、质量等文件建设单位对该工提出的施工工期、质量等要求公司有关施工、施工质量、安全生产、技术管理等文件；国家相应验收规范：《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑给排水及采暖工程质量验收规范》（GB50542-2002）《建筑给水硬聚氯乙烯管道设计与施工验收规程》（CEC41-92）《黑龙江省建筑工施工质量验收标准》质量管理体系要求：GB/T9001-2001环境管理体系规范：GB/T24001-1996健康安全管理体系规范：GB/T28001-2001职业健康安全管理体系：GB/T28001-2001国定关于工程施工和验收的有关法律、法规安全生产规范、规程标准：《施工现场临时用电安全技术规范》（GJ46-2001）《建筑机械使用安全技术规程》（JBJ33-2001）国务院《建筑安装工程安全技术规程》建设部《建筑施工高处作业安全技术规范》建设部《建筑施工安全检查技术规范》建设部13号令《建筑安全监督管理规定》建设部5号令《建筑工程施工现场管理规定》建设工程安全生产管理条例图集：管道和设备保温（03S401）管道支架及吊架（03S402）集气罐（94K402-1）散热器及管道安装图（96K402-2）小型潜水排污泵选用及安装（01(03)S305）第三章工程目标1、本工程争创“用户满意工程”。即以质量管理体系的运行来控制本工程，对工程施工实行过程控制，精心管理、科学管理、科学组织，使建设单位的资金投入得到应有的回报。2、工期目标：工程总工期：2011年2月11日～2011年11月30日第一阶段：土建主施工阶段2011年2月11日～2011年9月30日，水暖工程配合施工，穿插作业。第二阶段：土建装饰施工阶段2011年9月10日～2011年11月30日，水暖工程施...
