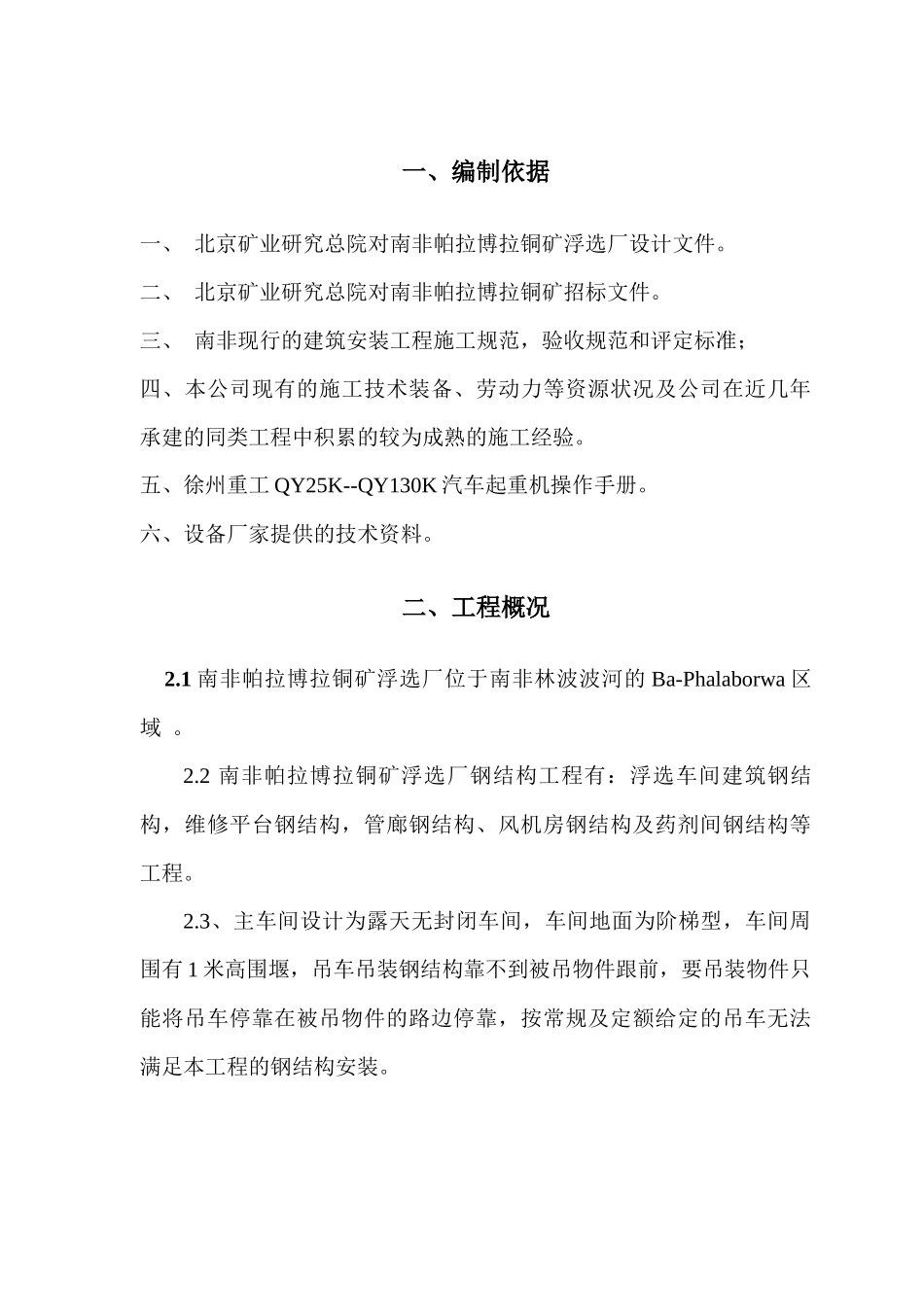

一、编制依据一、北京矿业研究总院对南非帕拉博拉铜矿浮选厂设计文件。二、北京矿业研究总院对南非帕拉博拉铜矿招标文件。三、南非现行的建筑安装工程施工规范,验收规范和评定标准;四、本公司现有的施工技术装备、劳动力等资源状况及公司在近几年承建的同类工程中积累的较为成熟的施工经验。五、徐州重工QY25K--QY130K汽车起重机操作手册。六、设备厂家提供的技术资料。二、工程概况2.1南非帕拉博拉铜矿浮选厂位于南非林波波河的Ba-Phalaborwa区域。2.2南非帕拉博拉铜矿浮选厂钢结构工程有:浮选车间建筑钢结构,维修平台钢结构,管廊钢结构、风机房钢结构及药剂间钢结构等工程。2.3、主车间设计为露天无封闭车间,车间地面为阶梯型,车间周围有1米高围堰,吊车吊装钢结构靠不到被吊物件跟前,要吊装物件只能将吊车停靠在被吊物件的路边停靠,按常规及定额给定的吊车无法满足本工程的钢结构安装。三、施工准备3.1、技术准备3.1.1、技术资料:根据施工需要配备施工所需的规范、标准、自检验收表格。规范、标准、自检验收表格件附件一。3.1.2、图纸自审会审:项目技术负责人组织技术、质检、预算、测量等相关人员对施工图纸进行自审,审查各专业之间、专业节点之间及说明与图纸之间是否矛盾,由专人负责将自审汇总形成自审记录。参加建设单位组织的图纸会审,明确设计意图和工艺要求,解决自审中提出的问题。3.1.3、编制施工组织设计及施工方案:施工前,根据施工现场情况及建设单位要求,编制切实可行的施工组织设计,对重点分部分项工程及新技术、新工艺实施前编制详尽可行的施工方案。3.1.4、编制材料进场计划:依据施工图、预算定额及施工组织设计由预算部门编制施工图预算、施工预算及材料预算,材料供应部门依据材料预算编制材料分批进场计划。3.2、现场准备3.2.1、设备及管道钢结构全部由国内供货;根据施工平面布置图钢结构及设备堆放需150m*200m的场地,周围用密目网维护,留进场大门和出厂大门两处。在场地内搭设6mx5m的门房1处和6*6m的小型构件加工场地一处。见附件二3.2.2、施工大临:按施工总平面图搭建施工生产所需的临时设施3.2.3、施工机具:根据施工组织设计要求,部分施工机具在天津口岸组织进场,进场施工机具应配套,施工机械经试运转合格后准入使用,进场的施工机具要定期检查、维护和保养。3.3、劳动力准备所有管理、施工人员均按施工组织设计劳动力计划的要求,准时到位,充分满足本工程对劳动力的需求。劳动力计划表单位:人序号工种计划投入人数备注1铆工22起重工13钳工14焊工15司机1合计63.4、主要施工机械设备准备3.4.1、施工机械设备应根据工程需要配置,并经调试运转合格后投入使用。检测设备应根据各专业方面需要配置,并经校检合格后投入使用。3.4.2、根据工程量大小,我公司配备能满足施工需要的各种机械设备和检验设备运抵施工场地,大型吊装设备为节约施工成本在当地租用。根据施工进度租用大型吊车进场。确保工程顺利进行,具体见施工机械设备进场计划。主要施工机械设备进场计划工程名称:南非选矿工程序号机械或设备名称型号规格数量产地制造年份额定功率(KW)生产能力备注1100T汽车式起重机QY-1301130T当地租赁280T汽车式起重机QY-1001100T当地租赁350T汽车式起重机QY-50150T当地租赁425T汽车式起重机QY-25125t当地租赁516T汽车式起重机QY-16116T当地租赁6直流电焊机OTC-KC-300380300A自购7台钻ST—1911.5自购8电锤AGE31.5自购9磁座钻φ2843φ30自购10角向磨光机Φ12551自购11手拉葫芦2-5T8自购合计3.5、施工进度计划本工程计划于2016年6月17日浮选车间第一设备基础形成建筑结构开始安装;2016年10月3日钢结构安装完成;2016年12月2日设备具备单机试车;2017年2月26日竣工验收。总工期日历天数270日历天。四、钢结构施工方案4.1、钢结构安装程序基础验收、划线→吊装就位→定位找正→钢构件连接和固定→检验→补涂4.2、基础验收、划线4.2.1、钢结构安装前应对建筑物的定位轴线、基础轴线和标高、地脚螺栓位置等进行检查,并应进行基础检验和办理交接验收,并应符合下列要求:A、基础混凝土强度达到设计要求;B、基础周围回填夯实完毕;C、基础的...
