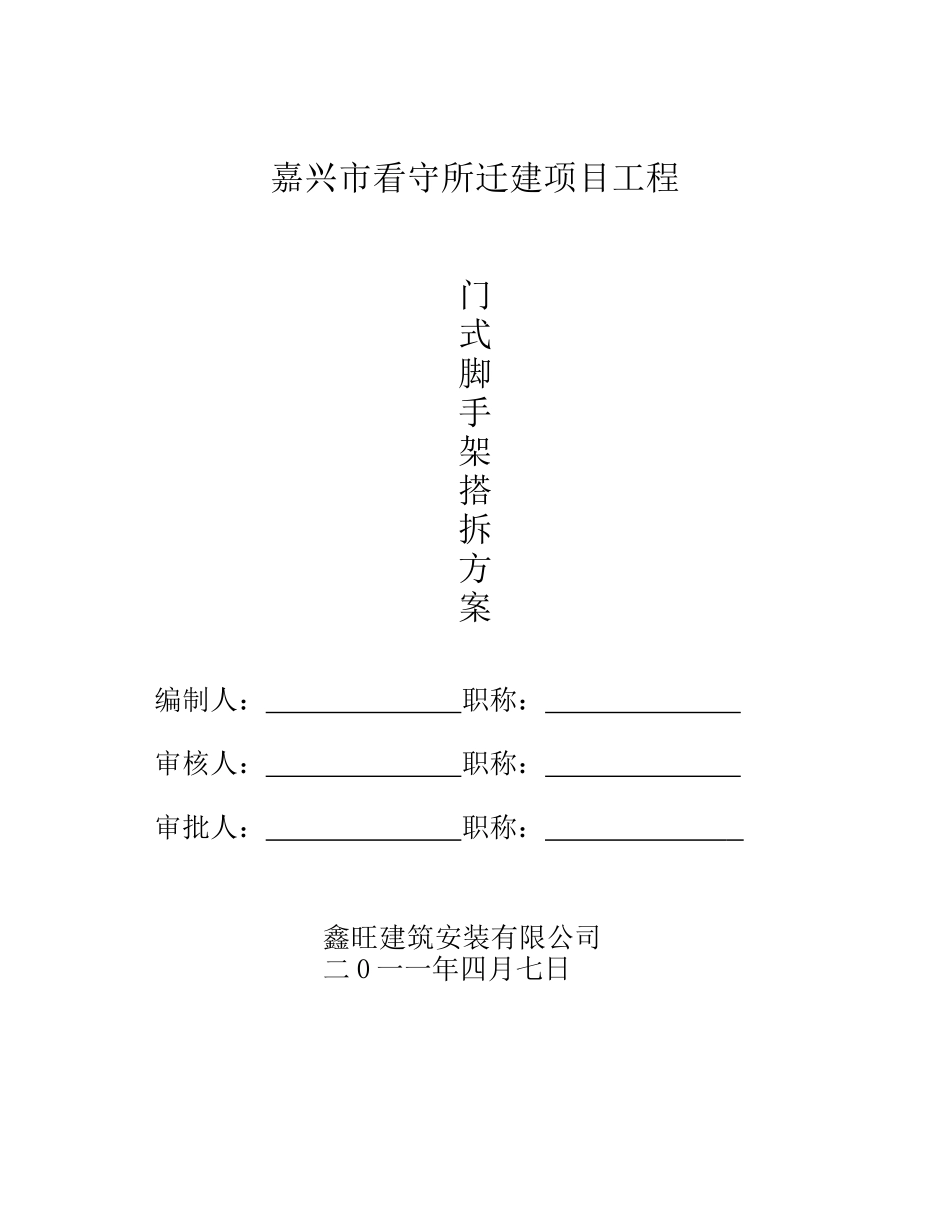

嘉兴市看守所迁建项目工程门式脚手架搭拆方案编制人：职称：审核人：职称：审批人：职称：鑫旺建筑安装有限公司二0一一年四月七日一、编制依据1、《建筑施工计算手册》江正荣著中国建筑工业出版社；2、《建筑施工手册》第四版中国建筑工业出版社、《钢结构设计规范》GB50017-2003中国建筑工业出版社；3、《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；4、《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；5、《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；6、《建筑施工门式钢管脚手架安全技术规范》JGJ128-2000中国建筑工业出版社；7、《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。二、工程概况嘉兴市看守所迁建项目工程位于嘉兴市南湖区大桥镇胥山村，总建筑面积为34619.1m2，其中综合楼为框架结构6层，工程檐口高23.9m；武警用房为框架结构4层，工程檐口高15.8m；预备用房为框架结构1层，工程檐口高4.3m；家属接待中心为框架结构1层，工程檐口高4.0m；食堂为框架结构2层，工程檐口高8.7m；提审楼为框架结构2层，工程檐口高10.6m；监区为框架结构2层，工程檐口高8.7m；由嘉兴市公安局投资建设，上海利恩建筑规划设计事务所设计，浙江东南建设管理有限公司建立，中元建设集团股份有限公司施工。.三、脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑以下几点：1、架体的结构设计，力求做到结构安全可靠，造价经济合理；2、在规定的条件下和规定使用期限内，能够充分满足预期的安全性和耐久性及便于施工；3、选用材料时，力求做到常见通用、可周转利用，便于保养维修；4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求；6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用门架移动脚手架。四、施工准备1、材料⑴门架:承受上部传递来的荷载。⑵交叉门杆:限制架的横向位移，增加刚度，起剪力撑作用。⑶扩大承压面，调正脚手架的水平和竖直度。⑷锁臂:限制上下步门架的竖直位移。⑸驳芯:上、下步门架的定位连接杆。⑹脚踏板:可增强脚手架的整体刚度。⑺联结杆:与建筑物结构的联结件，保持脚手架的稳定。⑻水平加固杆:增强脚手架的整体刚度。⑼交叉加固杆:增强脚手架的整体刚度。⑽扣件:分直角扣件与旋转扣件。⑾上落梯:上落脚手架用。⑿平行架:代替脚踏板作增强脚手架整体刚度。2、作业条件⑴根据建筑平面图按门式脚手架的杆件尺寸排列并画出主门架位置、留洞位置以及与建筑物结构联结的位置等，做好施工方案设计，并向施工人员详细交底。⑵进入现场的门架及配件应分类堆放，妥善保管。对因装拆运输过程碰撞而造成的变形，要及时校正，以免影响安装。⑶搭设脚手架的场地已平整并压实，平整度高差在25mm以内，且要做艰险排水坡度以防积水。⑷有关的墨线已放好。五、脚手架的材质要求1、门架采用MF1217，门架及其配件的规格、性能及质量应符合现行行业标准《门式钢管脚手架》（JGJ76）的规定，并应有出厂合格证明书及产品标志。2、水平拉接杆、封口杆、扫地杆、剪刀撑，采用φ42×2.8mm钢管，相应扣件规格为φ42mm。3、钢管应平直，平直度允许偏差为管长的1/500；两端面应平整，不得有斜口、毛口；严禁使用有硬伤（硬弯、砸扁等）及严重锈蚀的钢管。4、连接外径42mm钢管的扣件的性能、质量应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，连接钢管的扣件应有明显标记并按照现行国家标准《钢管脚手架扣件》（GB15831）中的有关规定执行。六、脚手架的搭设流程及要求门式钢管脚手架搭设的工艺流程为：拉线放底座→扫地杆固定脚轮→自一端起立门架并随即装交叉支撑（板）→装水平架→装抛撑→装剪刀撑→照上述步骤，逐层向上安装→铺脚手板→装设顶部栏杆→扎安全网。以下为门架的构造要求：1、地基本工程脚手架地基础部位是混凝土地面，脚手架搭设时立杆垫脚部位直接放在地面，以保证承载能力能够满足脚手架的搭设要求（具体计算数据参阅脚手架计算书）。2、...
