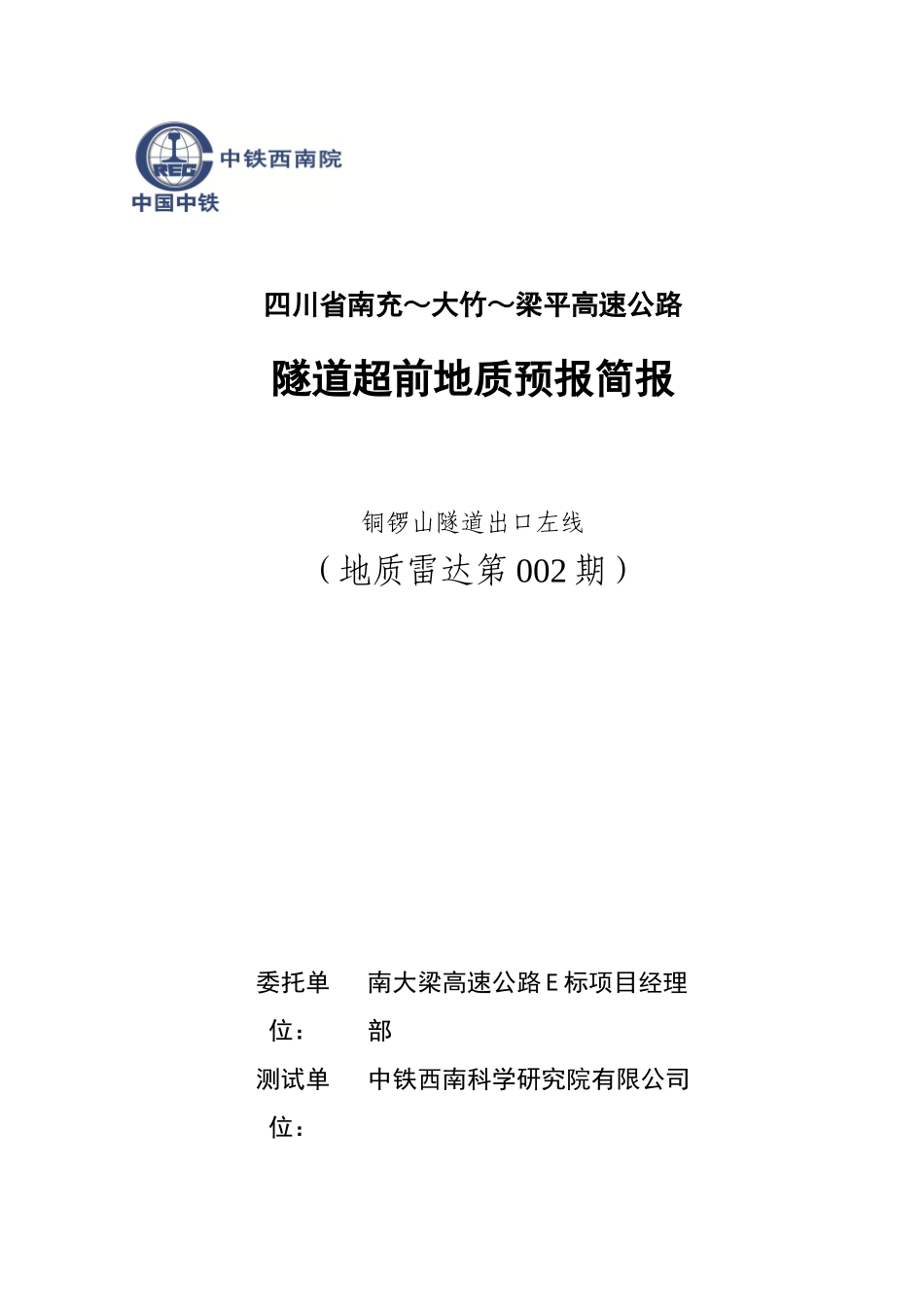

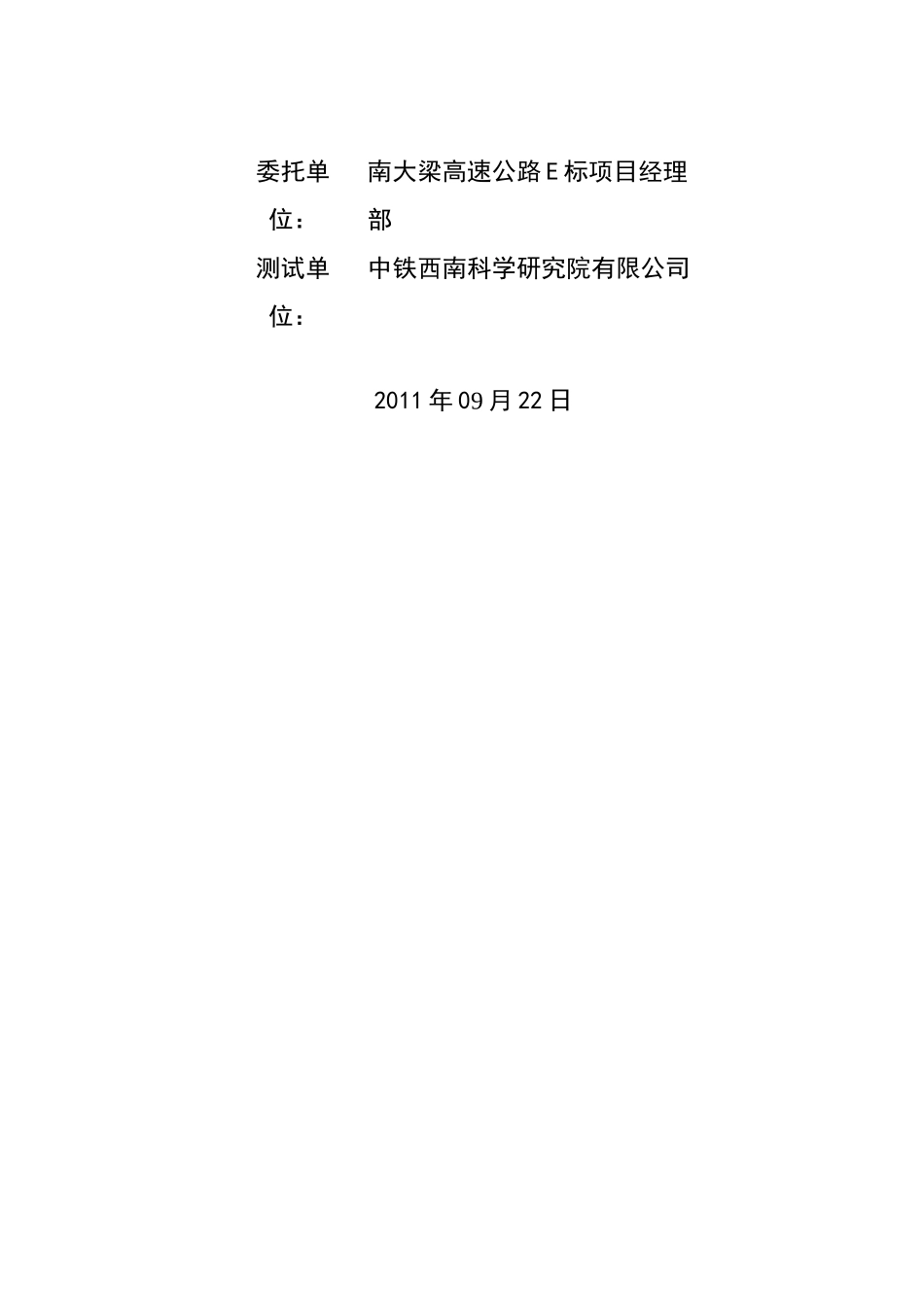

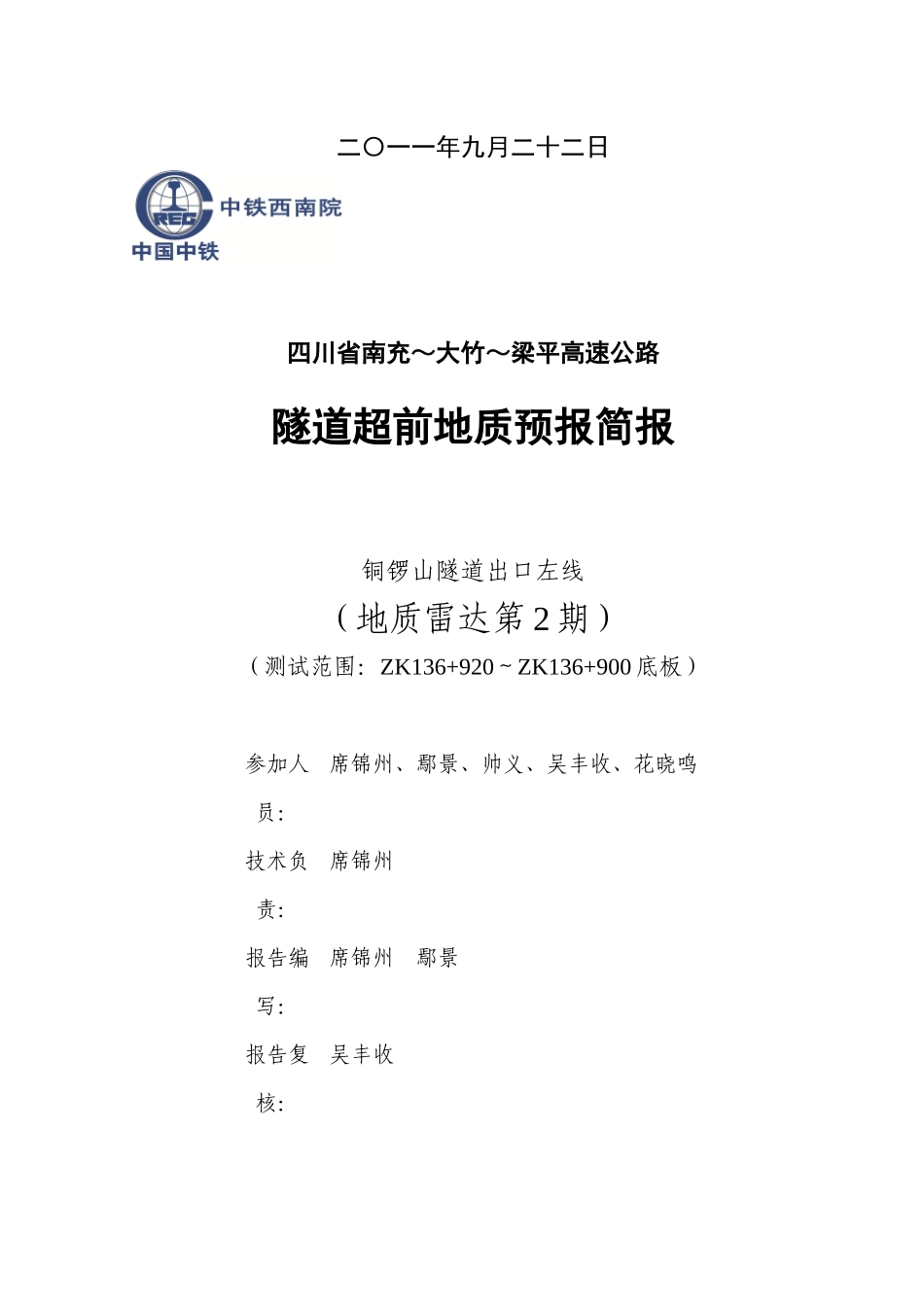

四川省南充～大竹～梁平高速公路隧道超前地质预报简报铜锣山隧道出口左线（地质雷达第002期）委托单位：南大梁高速公路E标项目经理部测试单位：中铁西南科学研究院有限公司二〇一一年九月二十二日四川省南充～大竹～梁平高速公路隧道超前地质预报简报铜锣山隧道出口左线（地质雷达第2期）（测试范围：ZK136+920～ZK136+900底板）参加人员：席锦州、鄢景、帅义、吴丰收、花晓鸣技术负责：席锦州报告编写：席锦州鄢景报告复核：吴丰收委托单位：南大梁高速公路E标项目经理部测试单位：中铁西南科学研究院有限公司2011年09月22日目录1前言.................................................................................................12工程地质概况..................................................................................23探地雷达探测原理、测试方法及软硬件系统.................................23.1探地雷达原理.........................................................................23.2仪器设备及软件系统..............................................................63.3资料处理.................................................................................74测试面地质描述..............................................................................85测试及分析......................................................................................96结论及建议....................................................................................116.1测试结论...........................................................................116.2施工建议...........................................................................11四川省南大梁高速公路铜锣山隧道出口左线超前地质预报简报[地质雷达法第2期]1前言2011年9月22日对铜锣山隧道出口左隧道掌子面进行现场地质预报测试工作，本次测试的主要目的是：探测隧道掌子面前方围岩工程地质及水文地质情况，并提出相应的建议措施。本次探测方法为电磁波反射法，采用美国劳雷公司生产的SIR-20探地雷达系统及配套分析软件。现场利用中心频率为100MHz屏蔽天线对ZK136+920～ZK136+900布置探地雷达测线进行连续测试，并结合地质调查法对ZK136+920～ZK136+900下方围岩进行分析。图1为测线布设图。K136+920K136+917.5K136+910K136+905K136+900掌子面方向测线①测线②测线③测线④测线⑤图1测线布设图本次预报范围：ZK136+920～ZK136+900下方27.5m。2工程地质概况南充～大竹～梁平（川渝界）高速公路项目位于川东南充和达州市境内，其中铜锣山隧道穿越铜锣山山脉，隧道长5023.5m（平均），隧道进、出口均穿越煤层及煤层采空区，赋存瓦斯等有害气体，且判定为高瓦斯隧道。隧道中部穿越岩溶发育的三叠系嘉陵江组（T1j）和雷口坡组（T2l）地层，岩溶发育。铜锣山隧道地下水主要为碎屑岩类裂隙孔隙水、碳酸盐岩类裂隙溶洞水；洞身位于水平循环带内，岩溶及岩溶水极其发育；铜锣山隧道正常涌水量为20万方/d，最大涌水量59万方/d；洞身岩溶分布规模不均，施工中遇高水压、涌水（突泥）的风险性极高；铜锣山隧道距供核心区生活用水的青眼洞岩溶泉和五峰山水库（大气降雨入渗补给）水平最短距离1.7km，二者高差167m，水力坡降9.82％。隧道开挖后，青眼洞岩溶泉及五峰山水库水可能通过F2断裂带进入隧道，甚至被疏干。3探地雷达探测原理、测试方法及软硬件系统3.1探地雷达原理探地雷达（GroundPenetratingRadar简称GPR）是用频率介于106～109Hz的无线电波来确定地下介质分布的一种方法，是指利用宽带的电磁波以脉冲形式来探测地表之下或确定不可视的物体或结构。其工作原理为：电磁波以宽频带脉冲形式通过发射天线发射，经目标体反射或透射，被接受天线所接收，见图2。图2探地雷达工作原理及其基本组成探地雷达是一种高频电磁波方法。电磁波在介质中的传播满足麦克斯韦方程。描述电磁波传播特点时，常用传播常数k。在导电媒质中k为复数，即k=α+jβ式中：发射机收发转换开...
