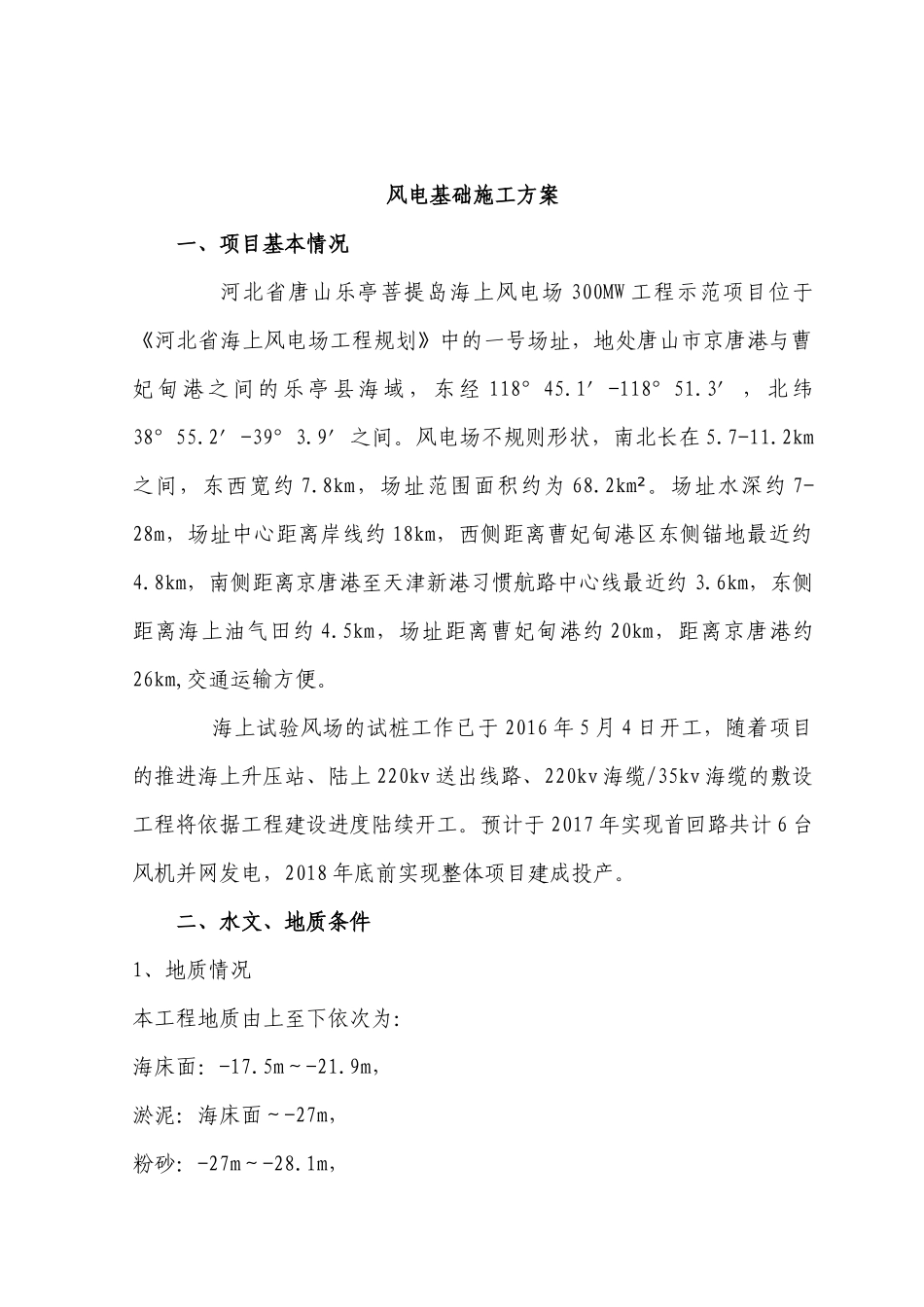

风电基础施工方案一、项目基本情况河北省唐山乐亭菩提岛海上风电场300MW工程示范项目位于《河北省海上风电场工程规划》中的一号场址，地处唐山市京唐港与曹妃甸港之间的乐亭县海域，东经118°45.1′-118°51.3′，北纬38°55.2′-39°3.9′之间。风电场不规则形状，南北长在5.7-11.2km之间，东西宽约7.8km，场址范围面积约为68.2km²。场址水深约7-28m，场址中心距离岸线约18km，西侧距离曹妃甸港区东侧锚地最近约4.8km，南侧距离京唐港至天津新港习惯航路中心线最近约3.6km，东侧距离海上油气田约4.5km，场址距离曹妃甸港约20km，距离京唐港约26km,交通运输方便。海上试验风场的试桩工作已于2016年5月4日开工，随着项目的推进海上升压站、陆上220kv送出线路、220kv海缆/35kv海缆的敷设工程将依据工程建设进度陆续开工。预计于2017年实现首回路共计6台风机并网发电，2018年底前实现整体项目建成投产。二、水文、地质条件1、地质情况本工程地质由上至下依次为：海床面：-17.5m～-21.9m，淤泥：海床面～-27m，粉砂：-27m～-28.1m，粘土：-28.1m～-30.8m,粉砂：-30.8m～-35.5m，粉质粘土：-35.5m～-38.0m，粉砂：-38.0m～-46.3m，粉质粘土：-46.3m～-54.0m，粉土：-54.0m～-57.5m，粉质粘土：-57.5m～-60.0m，粉砂：-60.0m～-66.0m，粉质粘土：-66.0m～-68.0m,粉土：-68.0m～-74.0m,粉砂：-74.0m～桩尖标高2、潮位工程场区设计水位值单位：m要素平均高潮位平均低潮位设计高潮位设计低潮位50年一遇高潮位50年一遇低潮位1985国家高程基准0.324-0.3861.016-1.0772.589-2.877三、施工准备沉桩施工前根据设计图纸要求和现场条件，绘制沉桩平面顺序图，校核各桩在允许偏差范围内是否有相碰情况存在，合理布置沉桩顺序。1、施工现场调查为充分做好前期准备工作，首先开展施工现场的地形地貌、地质条件、水文、气象等自然条件的调查研究，为制定合理的施工工艺、计算施工效率、编制施工进度计划提供科学的依据。2、办理各种施工手续开工前，协助甲方单位办理水上、水下施工作业许可证及航行通告等有关手续和事宜。3、技术准备（1）熟悉设计文件内容和与本工程有关的各项技术标准和规范，同时根据施工需要，做出补充施工详图，做好图纸会审记录。（2）根据调查的资料、设计文件及业主提出的要求，编制好实施性的施工组织设计。（3）对业主提供的测量控制点，进行复测校核并建立本工程施工控制网和施工基线。（4）施工前对各施工人员进行技术培训、安全培训。（5）根据设计文件和施工组织设计，逐级作好技术交底工作。4、作业队伍和管理人员的准备（1）从从事类似工程施工人员中挑选有高度责任心、有丰富的类似施工经验的优秀项目管理人员、施工技术人员和各类施工人员进驻项目经理部。（2）从长期和我单位有劳务合作关系的劳务队伍合作，抽调部分劳动力，作为从事施工的普通工人。（3）根据施工进度需要，施工人员可从福建及天津等地调入施工现场。（4）待合同协议书签订后，立即进行人员的调遣，先行人员3天内到达现场，建设生活和工程用房，接通通讯、电力和供水系统，确保施工设备、材料、生活用品的及时供应。5、物资准备（1）开工前落实委托钢管桩制作工作。（2）落实工程所需的钢筋、水泥、型钢等各种材料的供应情况，在接到中标通知书后马上进料、制作。（3）对当地钢筋、水泥、砂、石等材料的产地、产量、质量、运输方式及单价作进一步了解，尽早落实供应商，签订供销合同。6、施工船机设备准备（1）制定施工设备使用的最优方案，采用先进的施工设备投入施工。根据工程量、结构特点、施工需要等具体情况选择施工设备并合理布置。（2）待合同协议书签订后，根据工程进度的需要，各种船机设备在该分项工程施工前，分批调遣进场，确保船机性能处于良好状态，决不因设备的调遣而影响施工进度。（3）施工船机设备调遣进场之前做好检查维修，建立船机设备技术性能和维修保养档案，使船机设备总能处于良好状态，保证施工顺利进行。（4）备足设备易损件、配件，加强施工船机设备的日常维修和保养，充分利用施工间歇做好设备的日常保养，使船机设备经常处于良好状态，保证施工顺利进行。四、钢管...
