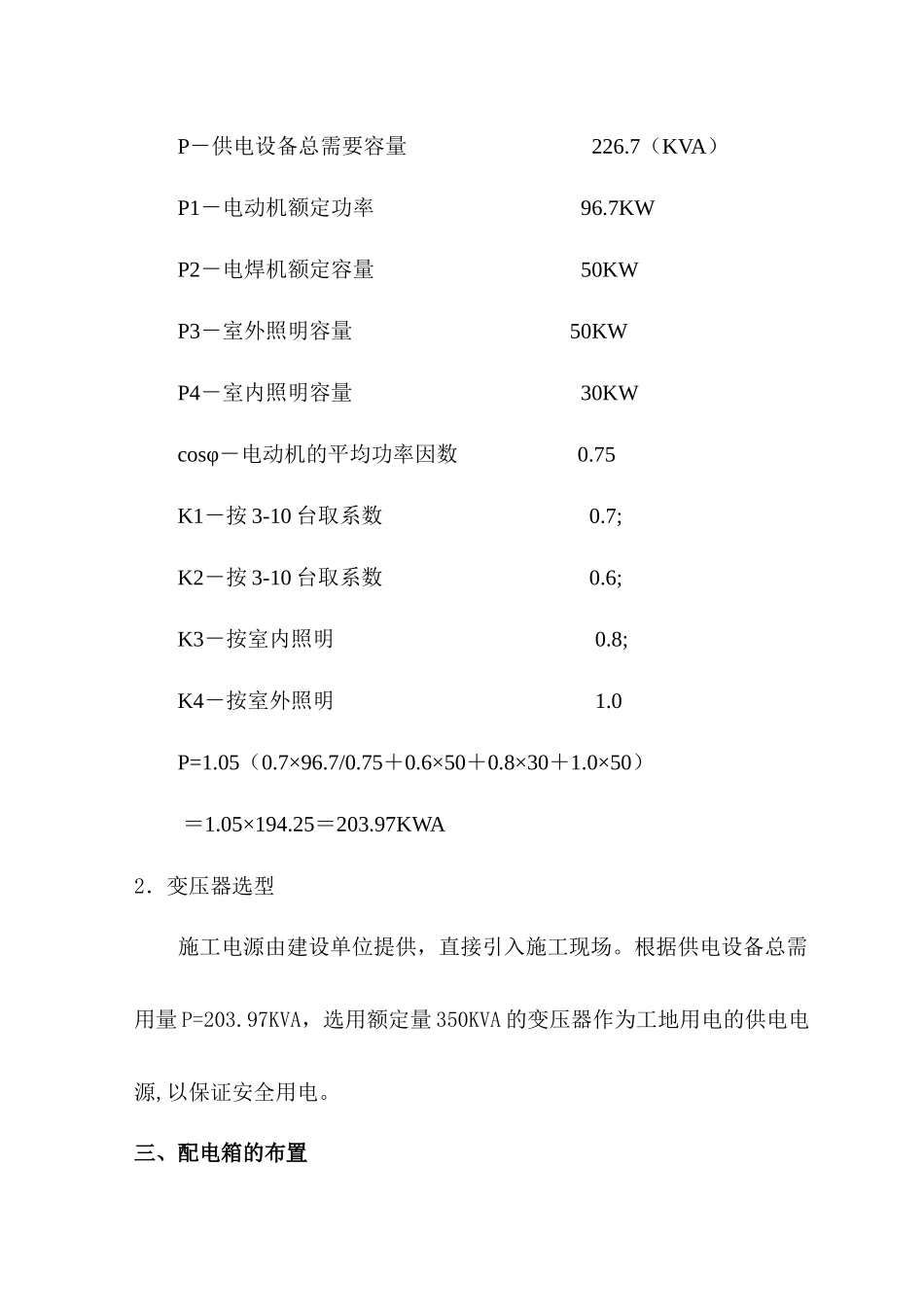

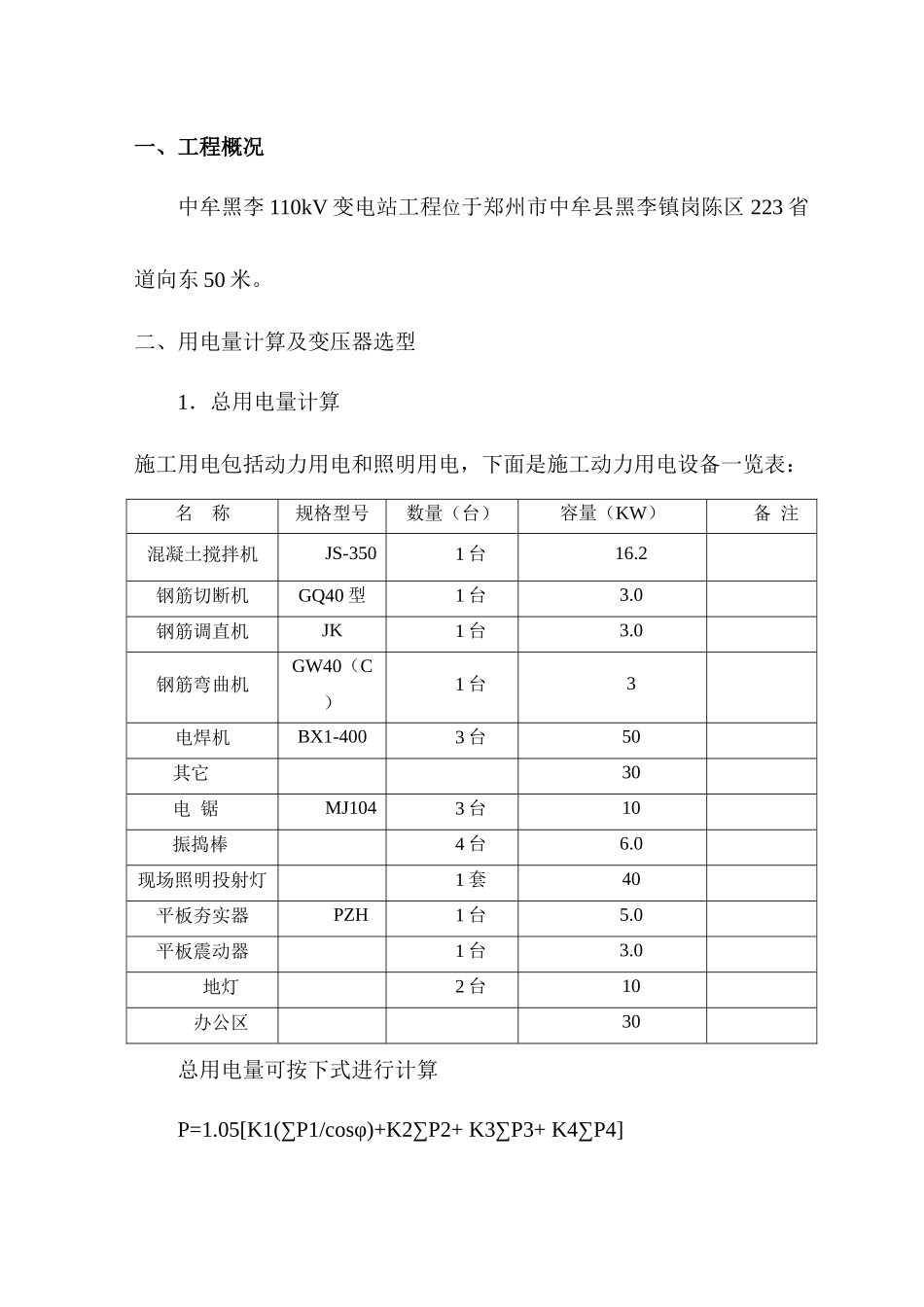

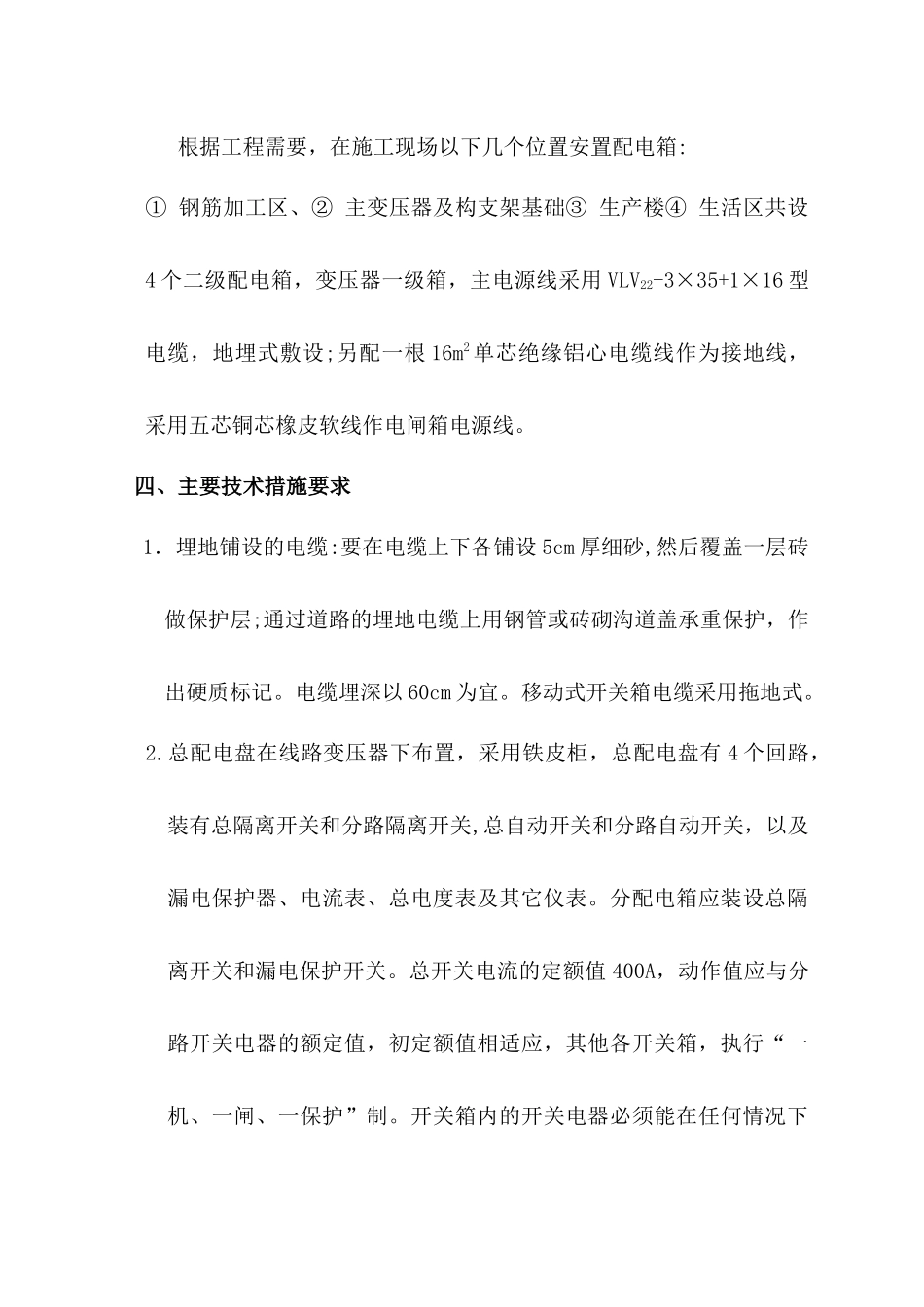

一、工程概况中牟黑李110kV变电站工程位于郑州市中牟县黑李镇岗陈区223省道向东50米。二、用电量计算及变压器选型1．总用电量计算施工用电包括动力用电和照明用电，下面是施工动力用电设备一览表：名称规格型号数量（台）容量（KW）备注混凝土搅拌机JS-3501台16.218.5+5.5+2.钢筋切断机GQ40型1台3.0钢筋调直机JK1台3.0钢筋弯曲机GW40（C）1台3电焊机BX1-4003台50其它30电锯MJ1043台10振捣棒4台6.0现场照明投射灯1套40平板夯实器PZH1台5.0平板震动器1台3.0地灯2台10办公区30总用电量可按下式进行计算P=1.05[K1(∑P1/cosφ)+K2∑P2+K3∑P3+K4∑P4]P－供电设备总需要容量226.7（KVA）P1－电动机额定功率96.7KWP2－电焊机额定容量50KWP3－室外照明容量50KWP4－室内照明容量30KWcosφ－电动机的平均功率因数0.75K1－按3-10台取系数0.7;K2－按3-10台取系数0.6;K3－按室内照明0.8;K4－按室外照明1.0P=1.05（0.7×96.7/0.75＋0.6×50＋0.8×30＋1.0×50）＝1.05×194.25＝203.97KWA2．变压器选型施工电源由建设单位提供，直接引入施工现场。根据供电设备总需用量P=203.97KVA，选用额定量350KVA的变压器作为工地用电的供电电源,以保证安全用电。三、配电箱的布置根据工程需要，在施工现场以下几个位置安置配电箱:①钢筋加工区、②主变压器及构支架基础③生产楼④生活区共设4个二级配电箱，变压器一级箱，主电源线采用VLV22-3×35+1×16型电缆，地埋式敷设;另配一根16m2单芯绝缘铝心电缆线作为接地线，采用五芯铜芯橡皮软线作电闸箱电源线。四、主要技术措施要求1．埋地铺设的电缆:要在电缆上下各铺设5cm厚细砂,然后覆盖一层砖做保护层;通过道路的埋地电缆上用钢管或砖砌沟道盖承重保护，作出硬质标记。电缆埋深以60cm为宜。移动式开关箱电缆采用拖地式。2.总配电盘在线路变压器下布置，采用铁皮柜，总配电盘有4个回路，装有总隔离开关和分路隔离开关,总自动开关和分路自动开关，以及漏电保护器、电流表、总电度表及其它仪表。分配电箱应装设总隔离开关和漏电保护开关。总开关电流的定额值400A，动作值应与分路开关电器的额定值，初定额值相适应，其他各开关箱，执行“一机、一闸、一保护”制。开关箱内的开关电器必须能在任何情况下都可以使用设备电源隔离，具有三台以上的配电盘，应装一总开关，各分路开关均标有回路名称，每插座加熔断保险，保险丝的额定电流与负荷匹配，三相胶盖闸刀只能做断路开关使用。3．分配电箱，电闸箱安装设计时保持其底口与地面距离为1.3~1.5M范围内，移动式电闸箱为0.6~1.5m范围内，配电箱引出线穿管敷设，并有防水弯头，配线规整，相序清楚，绑扎要牢固，各设备上的压接导线牢固且压满，包扎良好，开关箱至分配电箱的距离不得超过30m，用电设备至配电箱的安全距离不小于5m。4．接地接零和防雷。所有电气设备的金属外壳及与电气设备连接的金属架构必须有可靠的接零、接地保护。保护零线宜用多股铜线，严禁使用单股铝芯线，工作零线与保护接地线分开。零线上不准加设开关和熔断保险且不得串联。电焊机保护零线中间不得有接头，不准利用螺栓等当导体使用。零线与设备及端子板连接需牢固，要满360度，无正式压按线鼻子时，一定要缠绕实线端，并加垫压满。端子板的每一个螺丝只允许一个设备保护零线。采用接零保护的单相220V电气设备应设单独的保护零线。作防雷接地的电气设备，必须同时做重复接地，同一台电器设备的重复接地与防雷接地可使用同一个接地体。保护零线必须在配电间或总配电箱处作重复接地且在配电线路的中间处和末端处必须做重复接地。手持式用电设备的保护零线，在绝缘良好的多股铜线橡皮电缆内，其截面不得小于1.5mm2，其芯颜色为绿/黄双色线5．建筑常用机械用电一般要求。A．电动建筑机械，手持电动工具和用电安全装置符合相应的国家标准，专业标准和安全技术规程，并且有产品合格证和使用说明书。B．蛙式打夯机必须装设漏电保护器，其额定漏电动作电流不应大于15mA，额定漏电动作时间应小于0.1S，负荷线应用橡皮护套铜芯软电缆。操作时必须按规定穿戴绝缘用品，并有专人调整电缆，电缆线长度不应大于50m，严禁电缆缠绕、扭结和被夯土机跨越。夯机...
