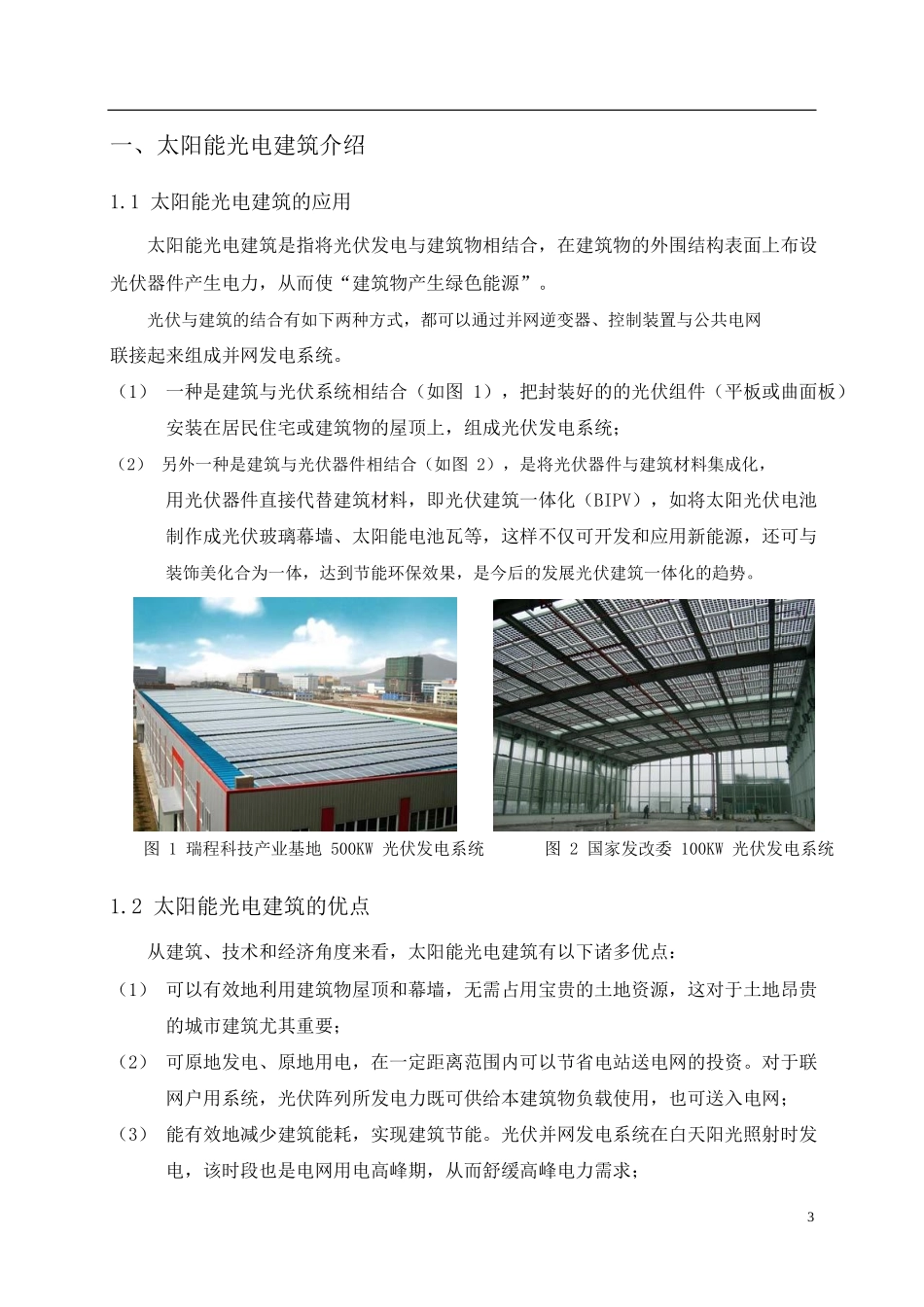

太阳能光电建筑应用及并网发电系统设计方案湖南网视通科技有限公司目录一、太阳能光电建筑介绍....................................................31.1太阳能光电建筑的应用................................................31.2太阳能光电建筑的优点................................................31.3光伏与建筑结合的几种安装方式........................................4二、并网发电系统设计方案介绍..............................................52.1并网发电方式介绍....................................................52.2光伏阵列的设计......................................................62.3光伏阵列汇流的设计..................................................92.4接入电网方案.......................................................102.5并网系统的监控通讯方式.............................................122.6系统的安全性设计...................................................13三、逆变控制设备选型.....................................................14四、申报指南.............................................................16五、湖南瑞程科技并网逆变器在国内光伏建筑一体化的应用案例.....................185.1上海临港新城兆瓦级光伏电站.........................................185.2上海世博会园区中国馆和主题馆MW级光伏并网发电系统..................195.3奥运鸟巢105KW光伏并网电站..........................................205.4上海太阳能工程中心MW级光伏电站....................................212一、太阳能光电建筑介绍1.1太阳能光电建筑的应用太阳能光电建筑是指将光伏发电与建筑物相结合，在建筑物的外围结构表面上布设光伏器件产生电力，从而使“建筑物产生绿色能源”。光伏与建筑的结合有如下两种方式，都可以通过并网逆变器、控制装置与公共电网联接起来组成并网发电系统。（1）一种是建筑与光伏系统相结合（如图1），把封装好的的光伏组件（平板或曲面板）安装在居民住宅或建筑物的屋顶上，组成光伏发电系统；（2）另外一种是建筑与光伏器件相结合（如图2），是将光伏器件与建筑材料集成化，用光伏器件直接代替建筑材料，即光伏建筑一体化（BIPV），如将太阳光伏电池制作成光伏玻璃幕墙、太阳能电池瓦等，这样不仅可开发和应用新能源，还可与装饰美化合为一体，达到节能环保效果，是今后的发展光伏建筑一体化的趋势。图1瑞程科技产业基地500KW光伏发电系统图2国家发改委100KW光伏发电系统1.2太阳能光电建筑的优点从建筑、技术和经济角度来看，太阳能光电建筑有以下诸多优点：（1）可以有效地利用建筑物屋顶和幕墙，无需占用宝贵的土地资源，这对于土地昂贵的城市建筑尤其重要；（2）可原地发电、原地用电，在一定距离范围内可以节省电站送电网的投资。对于联网户用系统，光伏阵列所发电力既可供给本建筑物负载使用，也可送入电网；（3）能有效地减少建筑能耗，实现建筑节能。光伏并网发电系统在白天阳光照射时发电，该时段也是电网用电高峰期，从而舒缓高峰电力需求；3（4）光伏组件一般安装在建筑的屋顶及墙的南立面上直接吸收太阳能，因此建筑集成光伏发电系统不仅提供了电力，而且还降低了墙面及屋顶的温升；（5）并网光伏发电系统没有噪音、没有污染物排放、不消耗任何燃料，具有绿色环保概念，可增加楼盘的综合品质。1.3光伏与建筑结合的几种安装方式示意图安装材料和安装型式采用普通的光伏组件，安装在倾斜屋顶原来的建筑材料之上。采用特殊的光伏组件，作为建筑材料安装在倾斜屋顶上。采用普通的光伏组件，安装在平屋顶原来的建筑材料之上。采用特殊的光伏组件，作为建筑材料安装在平屋顶上。采用普通或特殊的光伏组件，作为幕墙安装在南立面上。采用特殊的光伏组件，作为建筑幕墙安装在南立面上。采用特殊的光伏组件，作为天窗材料安装在天窗上。采用普通或特殊的光伏组件，作为遮阳板安装在建筑上。财政补贴将重点支持太阳能光电建筑一体化安装且发电主要用于解决建筑用能的...
