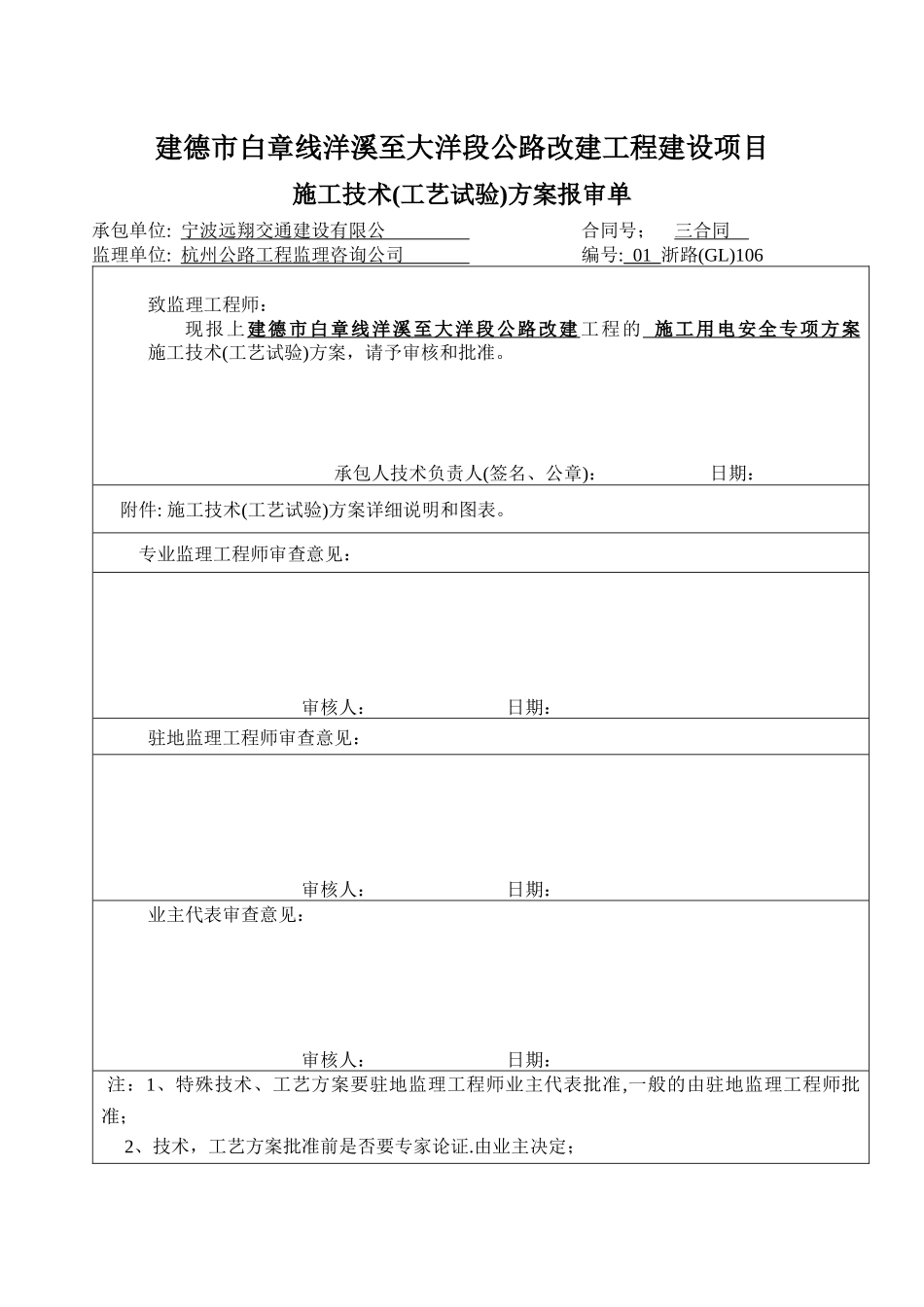

建德市白章线洋溪至大洋段公路改建工程建设项目施工技术(工艺试验)方案报审单承包单位:宁波远翔交通建设有限公合同号；三合同监理单位:杭州公路工程监理咨询公司编号:01浙路(GL)106致监理工程师：现报上建德市白章线洋溪至大洋段公路改建工程的施工用电安全专项方案施工技术(工艺试验)方案，请予审核和批准。承包人技术负责人(签名、公章)：日期：附件:施工技术(工艺试验)方案详细说明和图表。专业监理工程师审查意见：审核人：日期：驻地监理工程师审查意见：审核人：日期：业主代表审查意见：审核人：日期：注：1、特殊技术、工艺方案要驻地监理工程师业主代表批准,一般的由驻地监理工程师批准；2、技术，工艺方案批准前是否要专家论证.由业主决定；3、本表由承包人填报一式三份，业主、监理、承包人各存一份。浙江省交通厅工程质量监督站建德市白章线洋溪至大洋段公路改进工程第三合同段施工用电安全专项方案一、工程概况：1.1项目位置建德市白章线是一条重要的县道，位于建德市中部，连接5个重要的乡镇，下涯镇、新安江街道、洋溪街道、大洋镇以及金华市兰溪市。本项目起点接在建的洋溪大桥，终点与麻车大桥接线相接，路线全长约32.782公里，其中利用马目园区段2.6公里、利用大洋过境段公路约2.649公里，本次实施里程约27.533公里。由我公司承建施工的第三合同段起点桩号为K28+140.75，终点为K41+656.87全长13.516Km，其中K37+299.44~K39+948.24段为2.649Km以施工完成,实际实施里程为10.867Km。本项目采用交通部颁发的《公路工程技术标准》（JTGB01-2003）中的二级公路技术标准建设，路基采用10米（过镇路段及开发区路段采用12米），路幅布置为：行车道宽2×3.5m,硬路肩宽2×0.75（1.75）m,土路肩宽2×0.75m,设计速度采用60公里／每小时，桥涵与路基同宽。主要工程量有中桥3座、小桥1座、挖方30万方，填方28万方、浆砌挡墙7.1万方、排水工程17.5公里，圆管27道、盖板通道12道等，合同总造价5775.0040万元，合同工期18个月。本工程临时用电设备主要有：砼搅拌机、混凝土泵、冲击钻机、电焊机、钢筋加工机械、木工机械小型电动工具、照明用电等。二、供配电方式：由供电局组织设计安装的施工专用变压器引入到专用配电柜。再由总配电柜分配给各分配电箱，总配电柜处设电度表，以计量施工总量。供电方式采用三相五线制TM-S系统。在总配电箱及末端箱，以及超过100m的箱内做重复接地，并与保护零线可靠联接。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠的联接。根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。对负荷比较大的冲击钻机泥浆泵、采用单独回路配电，对负荷较远且较小的木工机械、钢筋机械可采用树干式配电方式。三、施工现场配电线路：施工现场主要干线采用橡套电线架空敷设，木工机械、钢筋加工机械电源采用橡套电缆埋地穿管敷设，办公室照明采用做PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。结构物施工时，在每结构物处装一台分配电箱，供给电焊机、砼振动器电源。四、施工现场配电箱和开关箱：现场临时配电箱采用统一铁制配电箱加工定做，固定式配电箱、开关箱的下底与地面的距离大于1.3m，小于1.5m，并且周围设置围栏及搭设防雨防砸棚并在围栏上悬挂安全标志。配电箱内设置三级漏电保护器，考虑到在总配箱装设总漏电保护器，容易产生误导动作，所以在总配电箱处不再设置总漏电保护器，在分配电箱的负荷侧装设漏电保护器，再在开关箱的负荷侧装设漏电保护器。五、现场照明：现场模板区、加工棚、砂石料场采用碘钨灯或汞灯做照明。工地活动房内照明采用220V电压照明。六、施工用电负荷计算：现场施工主要机械设备（用电量统计表）编号设备名称型号及功率（KM或KVA）数量设备容量（KW或KVA）1钻机SPT-501台252砼拌和机750L/H1台353钢筋弯曲机2台304电焊机BX1-5004台805切割机1台86木工机械2台307抽水机3台308生活用电20合计258电机设备合计功率258KW根据反复短时工作制电动机的设备容量统一暂载率J（=25%）时的额定功率.Pe=P′eJC/JC25=2P′eJC依照理论负荷计算，施工专用变...
