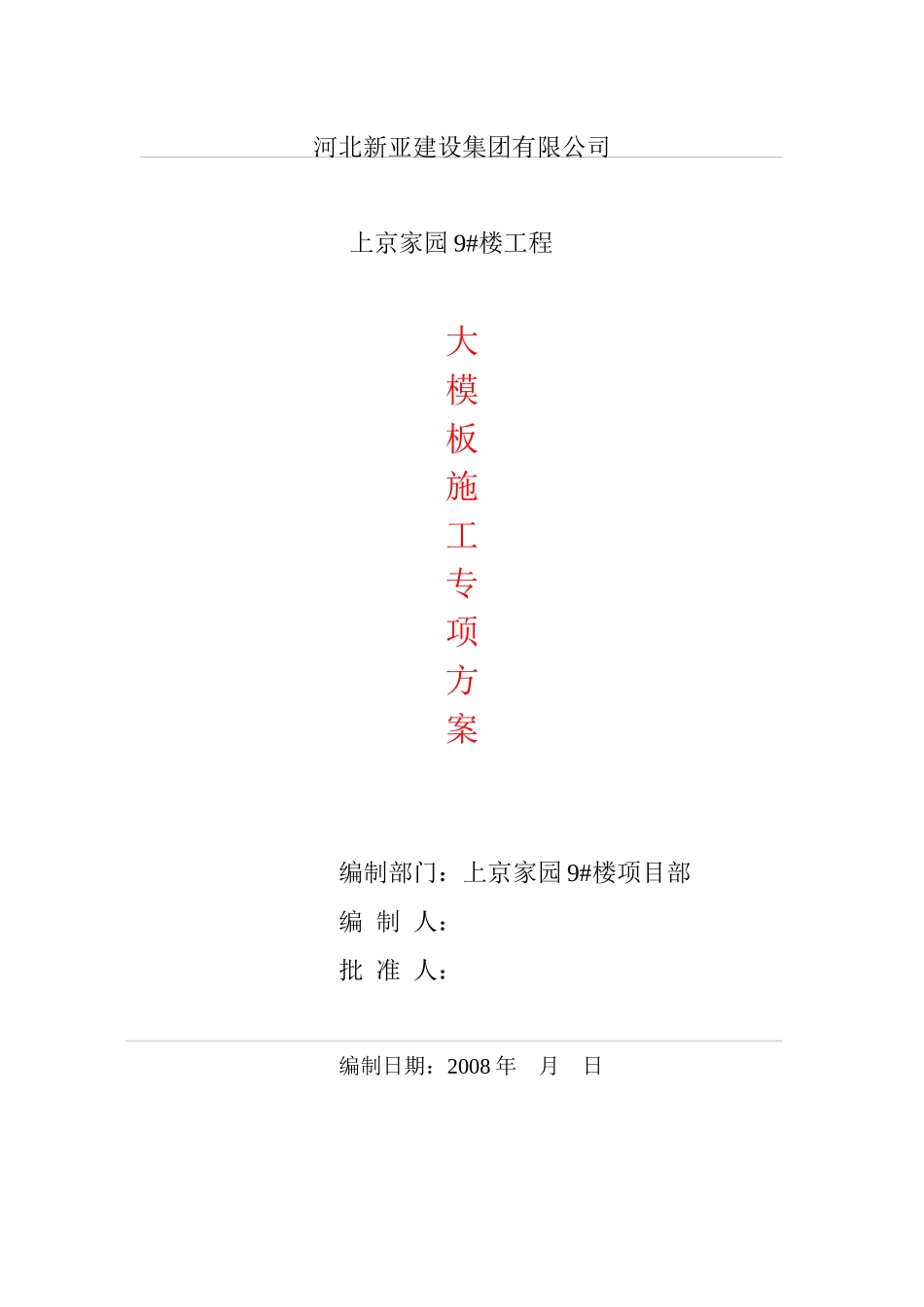

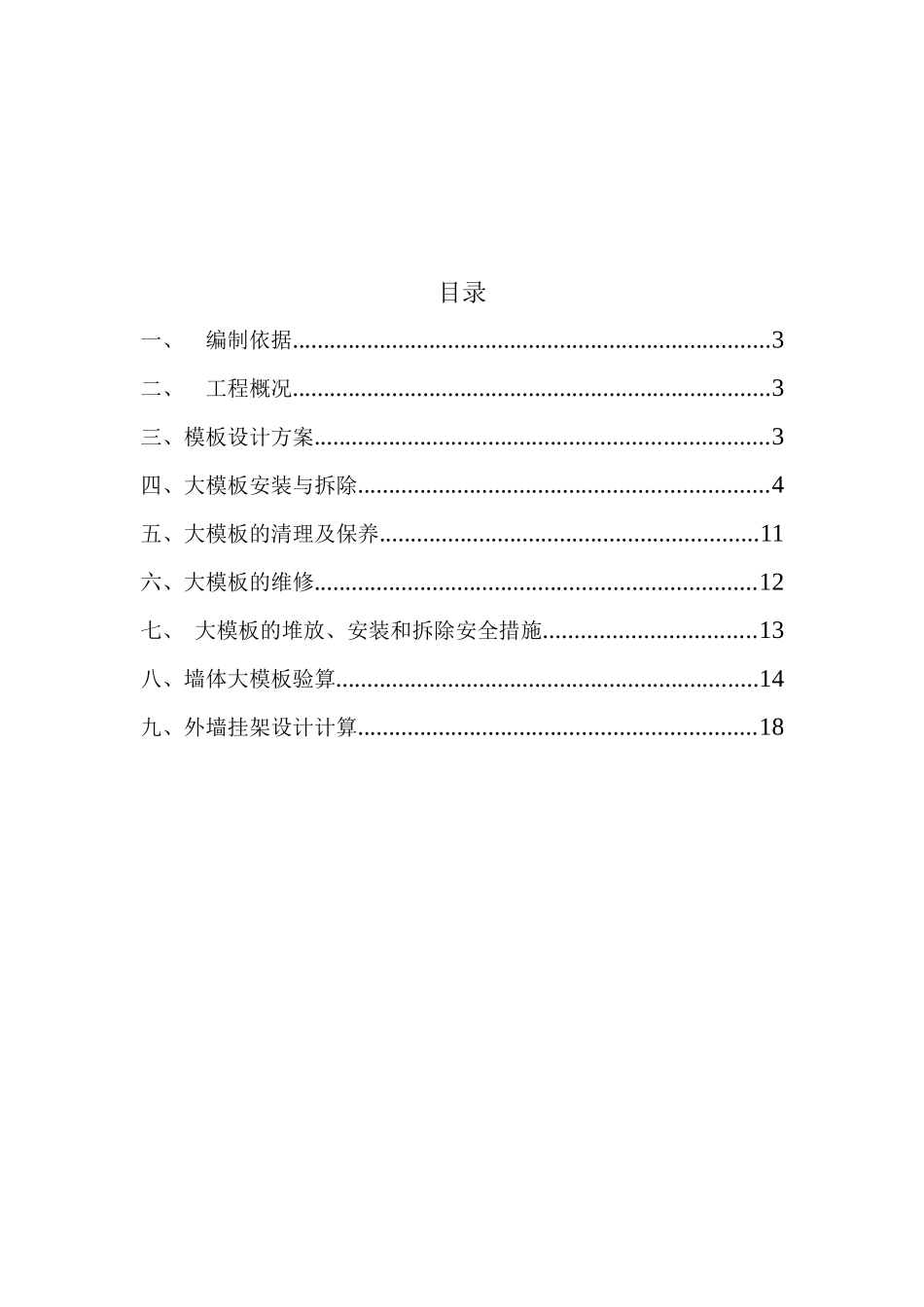

河北新亚建设集团有限公司上京家园9#楼工程大模板施工专项方案编制部门：上京家园9#楼项目部编制人：批准人：编制日期：2008年月日目录一、编制依据.............................................................................3二、工程概况.............................................................................3三、模板设计方案.........................................................................3四、大模板安装与拆除..................................................................4五、大模板的清理及保养.............................................................11六、大模板的维修.......................................................................12七、大模板的堆放、安装和拆除安全措施..................................13八、墙体大模板验算....................................................................14九、外墙挂架设计计算................................................................18组合式大模板施工方案一、编制依据1.建筑图和结构图；2.《混凝土结构工程施工质量验收规范》GB50204-2002；3.《大模板多层住宅设计与施工规程》JGJ3-93；4.《高层钢筋砼结构设计与施工规程》JGJ20-84；5.《建筑施工安全检查标准》JGJ59-99。二、工程概况本工程为上京家园9#楼，位于和平路与翟营大街交汇处，总建筑面积27074.79m2,地上三十层、地下三层，建筑总高度85.5m，结构形式为剪力墙结构。地下二层顶板厚度200mm，设备层顶板厚度250mm，一层顶板厚度180mm，其他层板厚100-130mm。外墙外包温后作，大模板设计必考虑。三、模板设计方案1.本工程墙体使用组拼式全钢大模板；2.流水段划分：地下室部分以后浇带划分，西侧为段，东侧为段；+-0.00以上以24轴以东墙肢端头为分界，西侧为段，东侧为段。详见分段图。3.配模高度：内模配置高度=楼板底高度+10mm。这种配板高度将墙的水平施工缝留置位置隐蔽在楼板底向上10mm，使施工缝不外漏，整体观感效果好。外模配置高度=楼板底高度加+楼板厚度+搭接尺寸50mm。4.配模数量配置一个流水段用量，周转使用。模板不能满足使用时增配。详细数量见统计表。外墙模板三角挂架配置数量为2个流水段全部需用量。5.层间接缝处理外墙大模板层间接缝处采用模板上口内侧安装6mm厚、80mm宽通长塑料板，螺钉固定。外墙成型时形成6*80mm凹槽。下次外模就位时，在模板下口贴橡胶条，镶嵌在凹槽内，拉紧对拉螺栓，橡胶条紧贴在混凝土表面上，可避免出现漏浆和错台的弊病。6.门窗洞口模板门窗洞口采用竹胶板、木枋、角钢护角组成模板内框，用连接件固定于内外钢模板上。见附图。8.电梯井模板电梯井采用组合式铰接筒模。四、大模板安装与拆除1..大模板安装前的准备工作大模板运到现场后，要清点数量，核对型号，清除表面锈蚀和焊渣，板面缝隙要用环氧腻子嵌缝，模板背面刷好桔黄色防锈漆，并用醒目字体喷字注明模板编号。2..大模板的安装①外支承架组装、提升、安装外支承架组装：按实际尺寸断出平台架的水平钢管、吊杆、斜拉杆，用双卡扣卡好四角吊杆和上下水平杆、斜拉杆，再铺排木、脚手板，挂安全网。组装完毕后试吊。外支承架提升：提升前解开支承架间的接缝板、立网等连接物，方可发信号，稍绷紧拆除下挂钩并清理杂物。提升时，挂钩人员挂好吊钩并离开平台后，方可发信号，稍绷紧吊绳。操作人从室内将上挂钩螺母松开推出，使钩盒离墙（但不得将螺母全部退出），塔吊起吊时，不得碰撞墙面和其他设施。摘除支承架时，要从角部开始，逐个按顺序进行。外支承架安装：从墙外向墙里插入挂钩，拧上螺母，外支承架提升到此处时伸出上挂钩，弯钩朝上，使支承架的三角桁架上2个钩盒挂在上挂钩上，挂实后拧紧螺母，再挂下挂钩，拧紧螺母后摘掉塔吊挂钩。待一个流水段的支承架全部安装好后，即可连上支承架间立网。出现层步差时，要绑护身栏。整个支承架提升到同一层时，各流水段防护应连成整体。安装大模板时应按模板编号顺序吊装就位，先安装横墙一侧的模板，靠吊垂直后，放入涂有脱模剂的穿墙...
