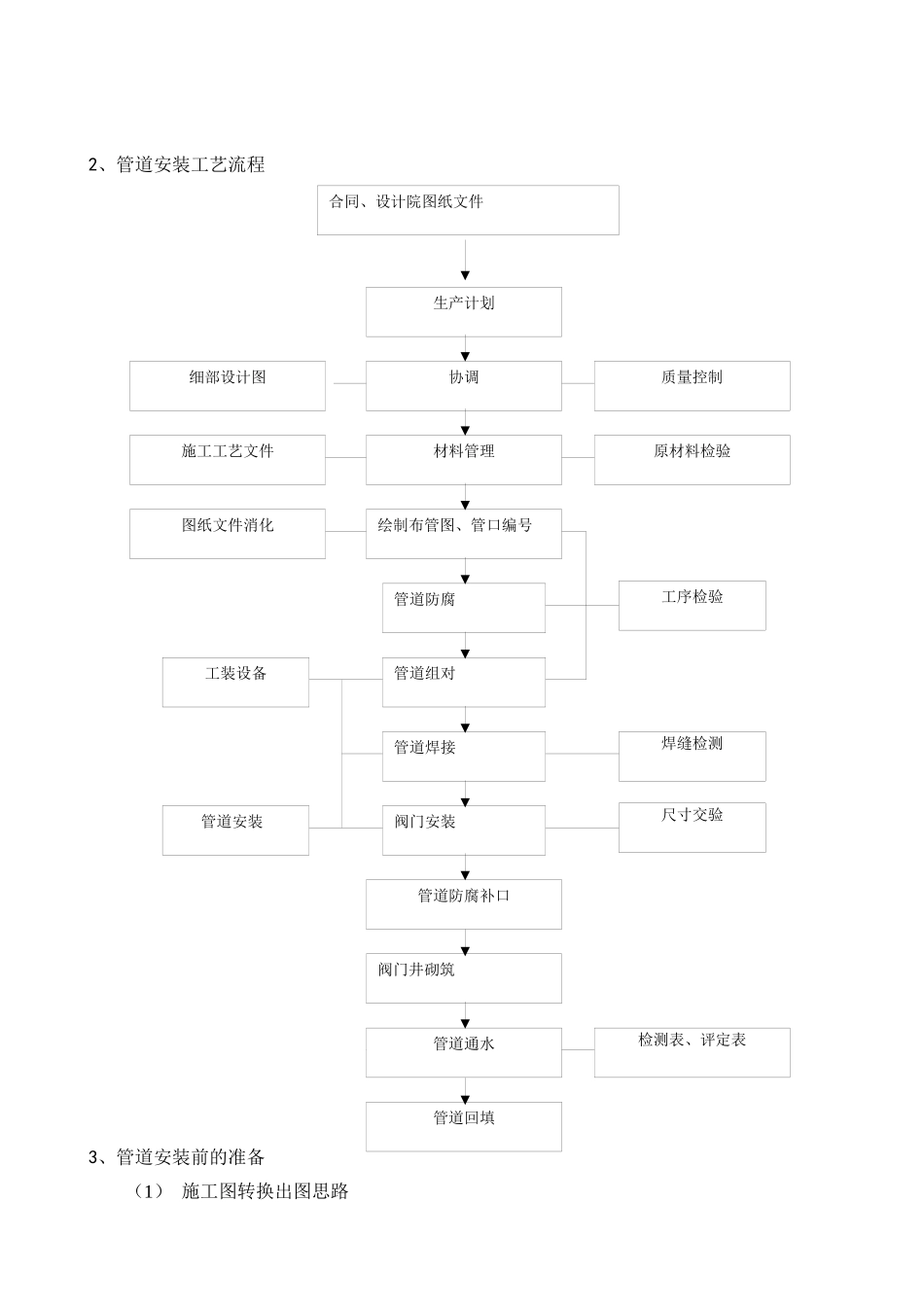

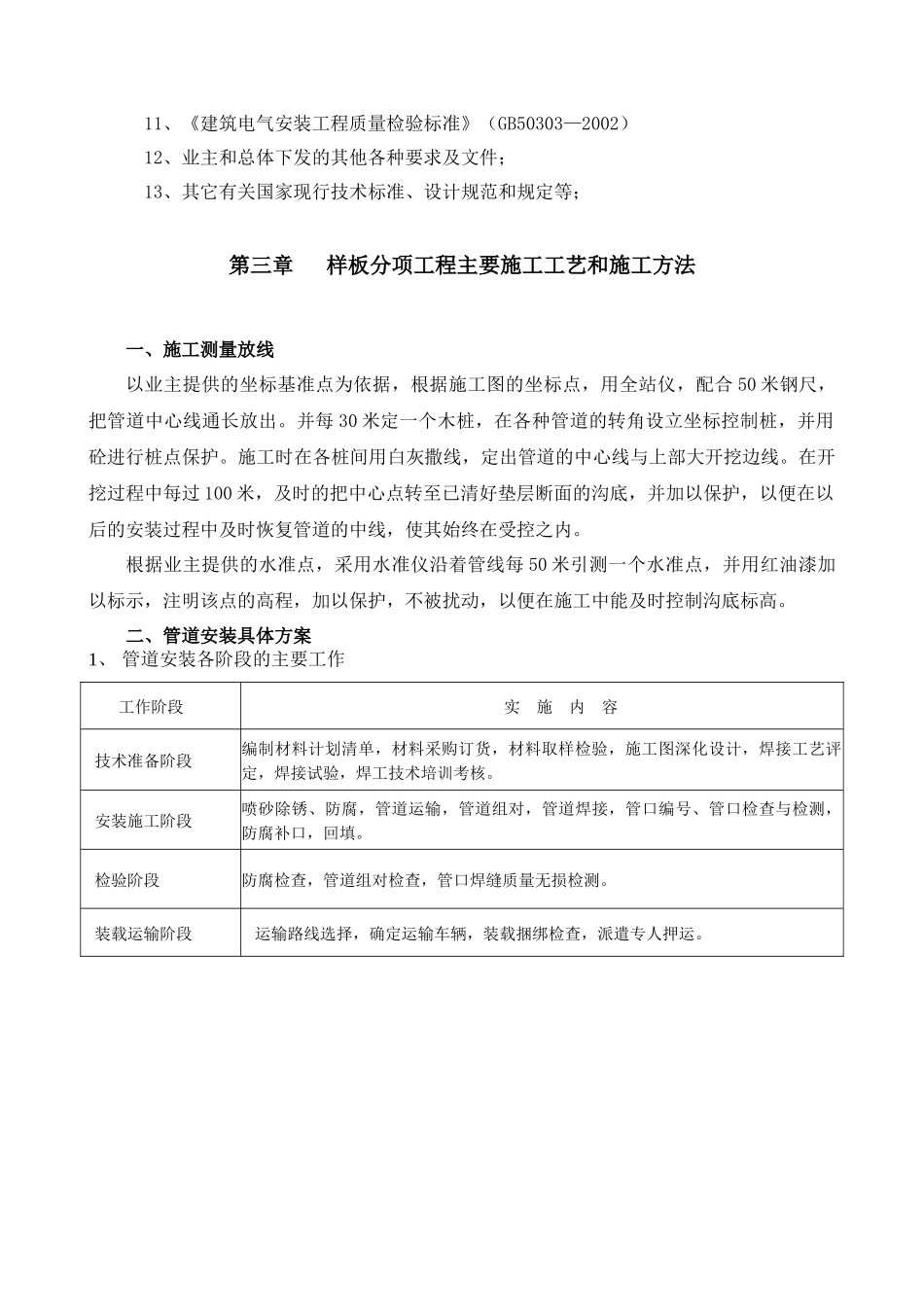

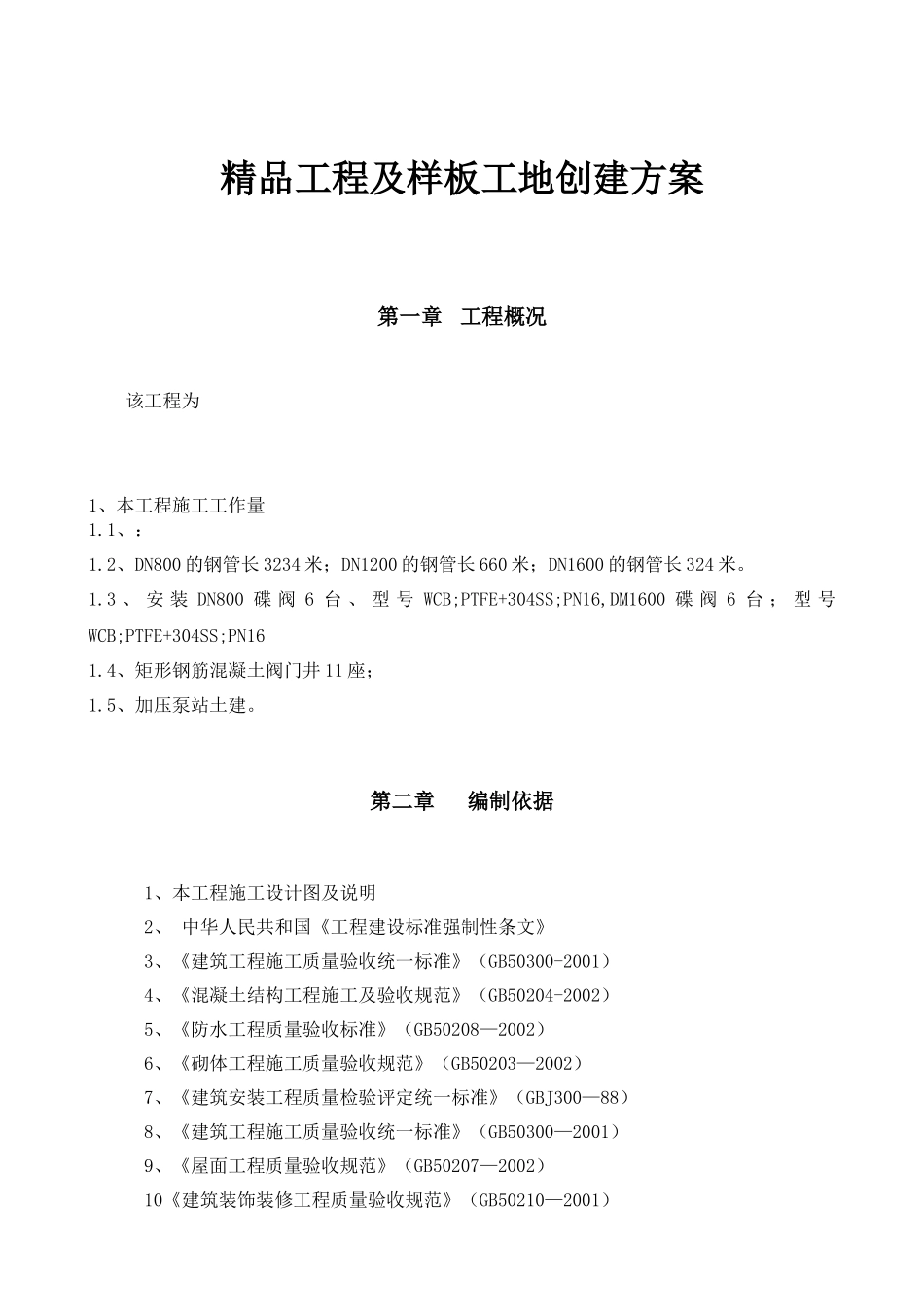

精品工程及样板工地创建方案第一章工程概况该工程为1、本工程施工工作量1.1、：1.2、DN800的钢管长3234米；DN1200的钢管长660米；DN1600的钢管长324米。1.3、安装DN800碟阀6台、型号WCB;PTFE+304SS;PN16,DM1600碟阀6台；型号WCB;PTFE+304SS;PN161.4、矩形钢筋混凝土阀门井11座；1.5、加压泵站土建。第二章编制依据1、本工程施工设计图及说明2、中华人民共和国《工程建设标准强制性条文》3、《建筑工程施工质量验收统一标准》（GB50300-2001）4、《混凝土结构工程施工及验收规范》（GB50204-2002）5、《防水工程质量验收标准》（GB50208—2002）6、《砌体工程施工质量验收规范》（GB50203—2002）7、《建筑安装工程质量检验评定统一标准》（GBJ300—88）8、《建筑工程施工质量验收统一标准》（GB50300—2001）9、《屋面工程质量验收规范》（GB50207—2002）10《建筑装饰装修工程质量验收规范》（GB50210—2001）11、《建筑电气安装工程质量检验标准》（GB50303—2002）12、业主和总体下发的其他各种要求及文件；13、其它有关国家现行技术标准、设计规范和规定等；第三章样板分项工程主要施工工艺和施工方法一、施工测量放线以业主提供的坐标基准点为依据，根据施工图的坐标点，用全站仪，配合50米钢尺，把管道中心线通长放出。并每30米定一个木桩，在各种管道的转角设立坐标控制桩，并用砼进行桩点保护。施工时在各桩间用白灰撒线，定出管道的中心线与上部大开挖边线。在开挖过程中每过100米，及时的把中心点转至已清好垫层断面的沟底，并加以保护，以便在以后的安装过程中及时恢复管道的中线，使其始终在受控之内。根据业主提供的水准点，采用水准仪沿着管线每50米引测一个水准点，并用红油漆加以标示，注明该点的高程，加以保护，不被扰动，以便在施工中能及时控制沟底标高。二、管道安装具体方案1、管道安装各阶段的主要工作工作阶段实施内容技术准备阶段编制材料计划清单，材料采购订货，材料取样检验，施工图深化设计，焊接工艺评定，焊接试验，焊工技术培训考核。安装施工阶段喷砂除锈、防腐，管道运输，管道组对，管道焊接，管口编号、管口检查与检测，防腐补口，回填。检验阶段防腐检查，管道组对检查，管口焊缝质量无损检测。装载运输阶段运输路线选择，确定运输车辆，装载捆绑检查，派遣专人押运。合同、设计院图纸文件生产计划细部设计图施工工艺文件管道防腐管道防腐补口阀门井砌筑管道回填图纸文件消化工装设备管道安装阀门安装管道焊接管道组对协调材料管理绘制布管图、管口编号质量控制原材料检验工序检验焊缝检测尺寸交验检测表、评定表管道通水2、管道安装工艺流程3、管道安装前的准备（1）施工图转换出图思路根据甲方提供的管道图纸、文件及CAD图形文件，根据技术交底确定出图范围。建立管道的三维模型。对每个单体的重要关键节点，请专家确认的方式，保证万无一失。准确标出管件及各零件角度和中心线交点的距离，各管件下料图预留焊缝收缩余量等。施工工艺图送交设计、业主、监理确认后，方可下料制作、作为工程施工及验收依据。（2）管道施工图转换设计软件本工程的施工图转换设计采用AUTOCAD绘图软件，其中管道专业设计软件有：AUTOCADR2000绘图软件、Xsteel、天正软件、结构设计及绘图软件包REI软件以及大型软件TRIBON、ANSYS等。各软件的功能如下表所示：软件名称软件产地主要功能在本工程的主要应用备注AUTOCADR2000绘图软件美国二维平面图绘制、绘图三维实体制作Xsteel钢结构设计软件芬兰通过三维智能钢结构建模，迅速得到零件、安装、总体布置图及各构件参数立体建模、零件数据生成、施工详图绘制主要使用软件REI钢结构设计软件美国用于结构分析、结构设计与优化、快速几何建模及绘制、施工详图结构、分析计算、节点优化设计天正建筑设计软件中国便于迅速创建、编辑平面、立面、剖面、三维方案以及基础等辅助设计施工详图Super2000钢结构设计软件美国用于结构分析、强度和稳定性计算和节点优化设计结构、分析计算、节点优化设计ANSYS美国用于结构分析、强度和稳定性计算和节点优化设计结构、节点优化设计分析计算（3）管道施工图转换设计流程管道深化设计...
