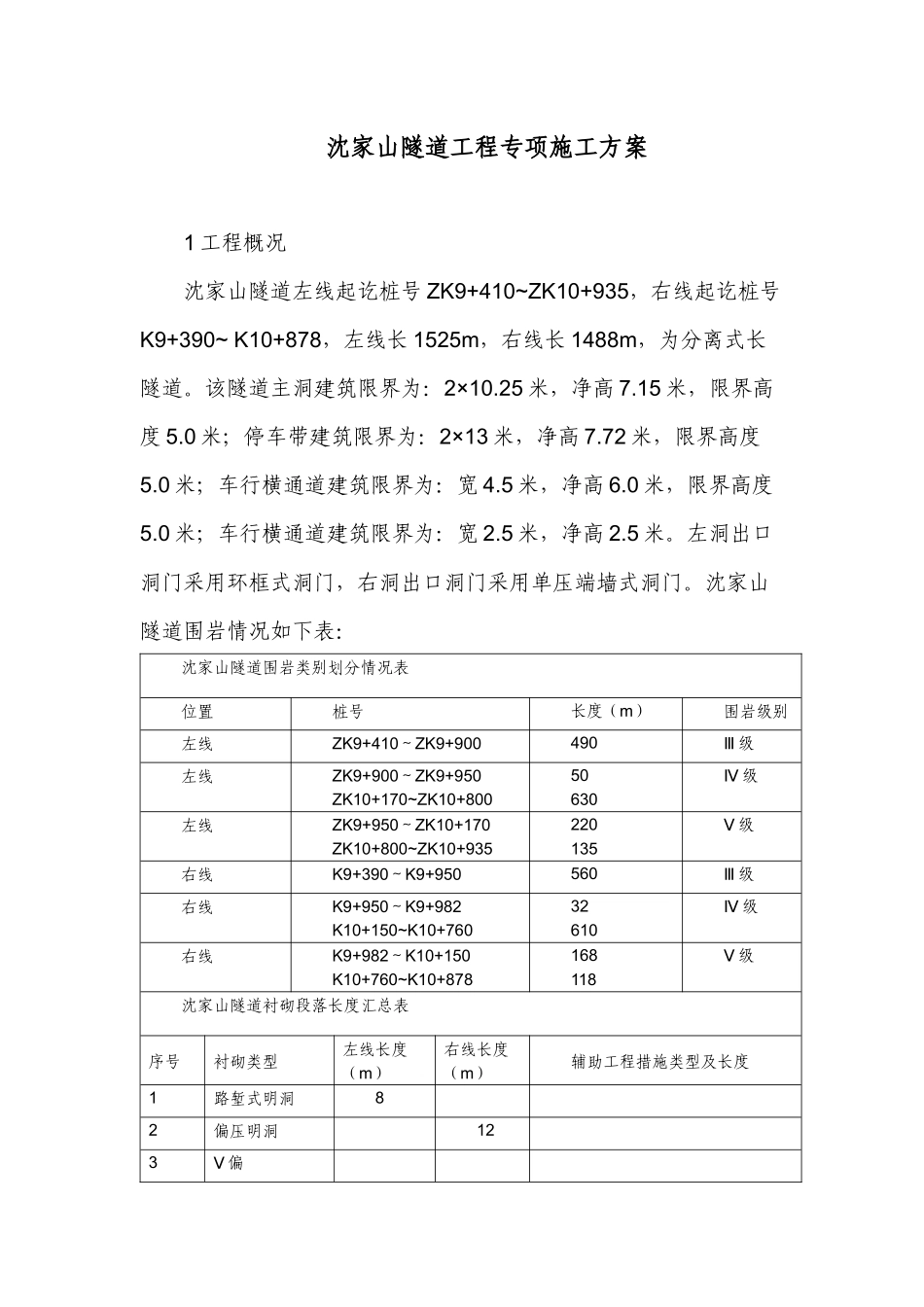

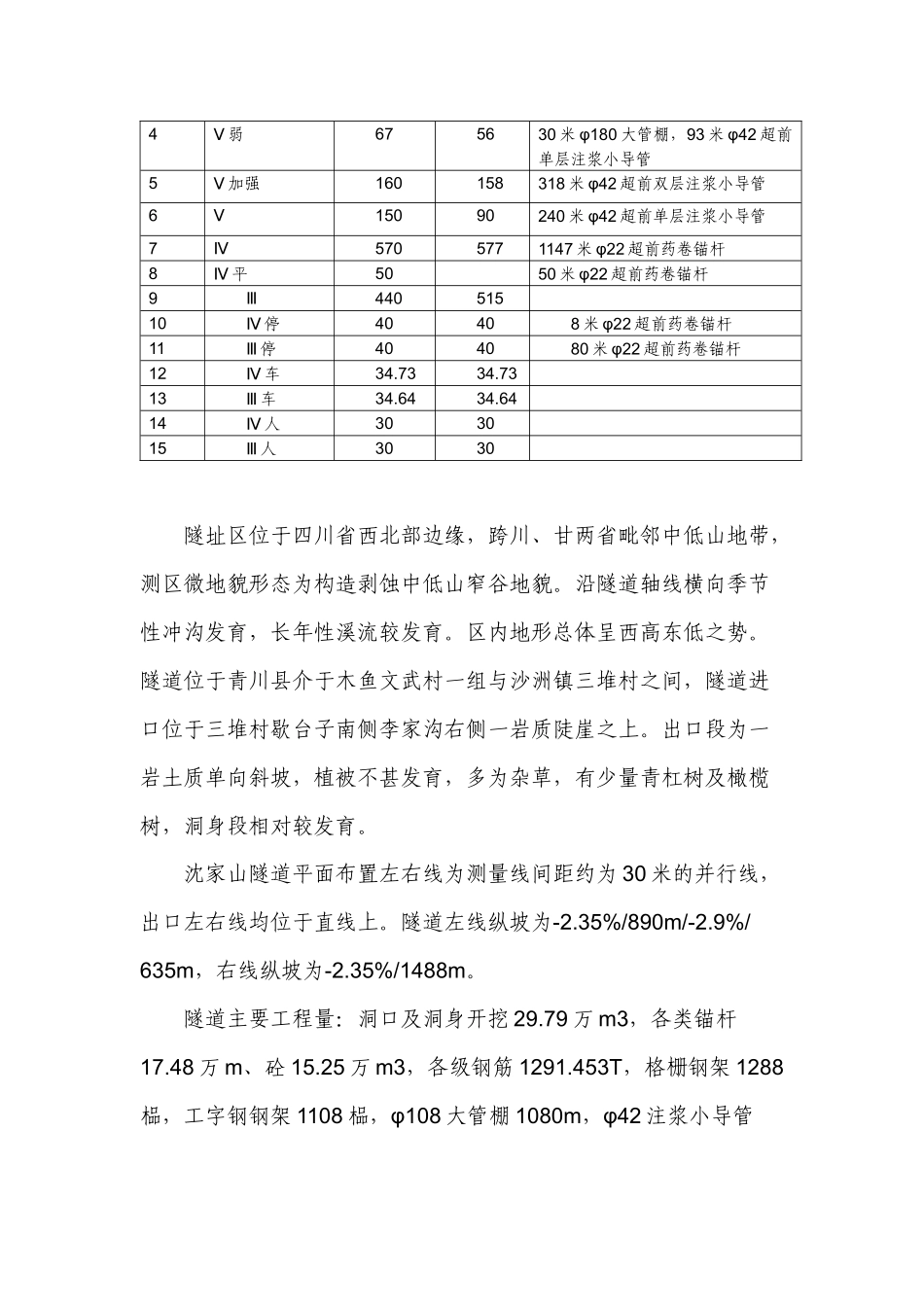

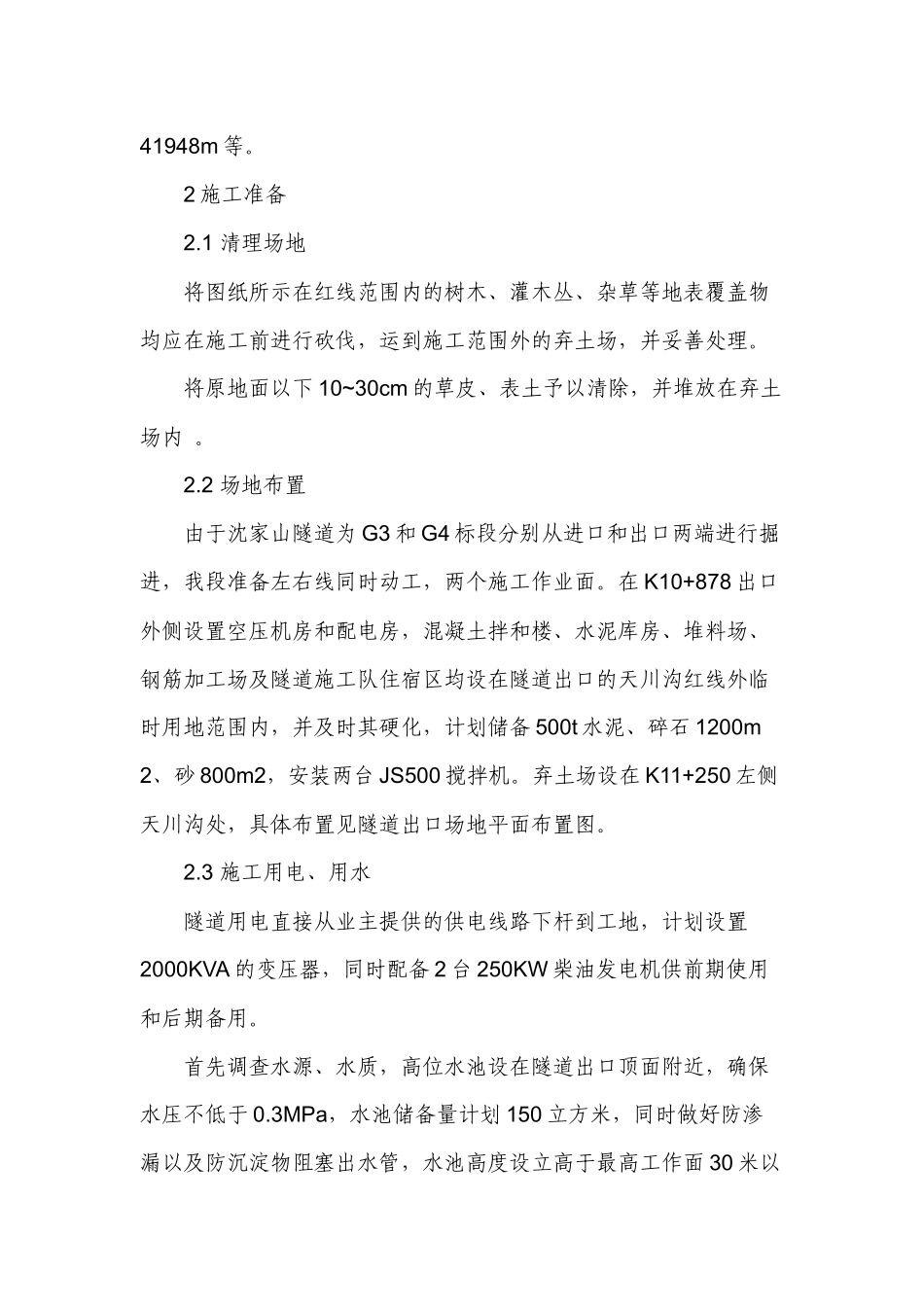

沈家山隧道工程专项施工方案1工程概况沈家山隧道左线起讫桩号ZK9+410~ZK10+935，右线起讫桩号K9+390~K10+878，左线长1525m，右线长1488m，为分离式长隧道。该隧道主洞建筑限界为：2×10.25米，净高7.15米，限界高度5.0米；停车带建筑限界为：2×13米，净高7.72米，限界高度5.0米；车行横通道建筑限界为：宽4.5米，净高6.0米，限界高度5.0米；车行横通道建筑限界为：宽2.5米，净高2.5米。左洞出口洞门采用环框式洞门，右洞出口洞门采用单压端墙式洞门。沈家山隧道围岩情况如下表：沈家山隧道围岩类别划分情况表位置桩号长度（m）围岩级别左线ZK9+410～ZK9+900490Ⅲ级左线ZK9+900～ZK9+950ZK10+170~ZK10+80050630Ⅳ级左线ZK9+950～ZK10+170ZK10+800~ZK10+935220135Ⅴ级右线K9+390～K9+950560Ⅲ级右线K9+950～K9+982K10+150~K10+76032610Ⅳ级右线K9+982～K10+150K10+760~K10+878168118Ⅴ级沈家山隧道衬砌段落长度汇总表序号衬砌类型左线长度（m）右线长度（m）辅助工程措施类型及长度1路堑式明洞82偏压明洞123Ⅴ偏4Ⅴ弱675630米φ180大管棚，93米φ42超前单层注浆小导管5Ⅴ加强160158318米φ42超前双层注浆小导管6Ⅴ15090240米φ42超前单层注浆小导管7Ⅳ5705771147米φ22超前药卷锚杆8Ⅳ平5050米φ22超前药卷锚杆9Ⅲ44051510Ⅳ停40408米φ22超前药卷锚杆11Ⅲ停404080米φ22超前药卷锚杆12Ⅳ车34.7334.7313Ⅲ车34.6434.6414Ⅳ人303015Ⅲ人3030隧址区位于四川省西北部边缘，跨川、甘两省毗邻中低山地带，测区微地貌形态为构造剥蚀中低山窄谷地貌。沿隧道轴线横向季节性冲沟发育，长年性溪流较发育。区内地形总体呈西高东低之势。隧道位于青川县介于木鱼文武村一组与沙洲镇三堆村之间，隧道进口位于三堆村歇台子南侧李家沟右侧一岩质陡崖之上。出口段为一岩土质单向斜坡，植被不甚发育，多为杂草，有少量青杠树及橄榄树，洞身段相对较发育。沈家山隧道平面布置左右线为测量线间距约为30米的并行线，出口左右线均位于直线上。隧道左线纵坡为-2.35%/890m/-2.9%/635m，右线纵坡为-2.35%/1488m。隧道主要工程量：洞口及洞身开挖29.79万m3，各类锚杆17.48万m、砼15.25万m3，各级钢筋1291.453T，格栅钢架1288榀，工字钢钢架1108榀，φ108大管棚1080m，φ42注浆小导管41948m等。2施工准备2.1清理场地将图纸所示在红线范围内的树木、灌木丛、杂草等地表覆盖物均应在施工前进行砍伐，运到施工范围外的弃土场，并妥善处理。将原地面以下10~30cm的草皮、表土予以清除，并堆放在弃土场内。2.2场地布置由于沈家山隧道为G3和G4标段分别从进口和出口两端进行掘进，我段准备左右线同时动工，两个施工作业面。在K10+878出口外侧设置空压机房和配电房，混凝土拌和楼、水泥库房、堆料场、钢筋加工场及隧道施工队住宿区均设在隧道出口的天川沟红线外临时用地范围内，并及时其硬化，计划储备500t水泥、碎石1200m2、砂800m2，安装两台JS500搅拌机。弃土场设在K11+250左侧天川沟处，具体布置见隧道出口场地平面布置图。2.3施工用电、用水隧道用电直接从业主提供的供电线路下杆到工地，计划设置2000KVA的变压器，同时配备2台250KW柴油发电机供前期使用和后期备用。首先调查水源、水质，高位水池设在隧道出口顶面附近，确保水压不低于0.3MPa，水池储备量计划150立方米，同时做好防渗漏以及防沉淀物阻塞出水管，水池高度设立高于最高工作面30米以上。采用附近泉水和冲沟溪流，先在水源附近修建水池，用高扬程水泵抽入高位水池中。2.4洞内施工辅助设施布置（1）洞内施工排水主洞开挖时在隧道两侧开挖排水沟，直接排出洞外路基边沟，洞外施工排水为开挖边、仰坡截水沟，直接将水排出路基外。（2）洞内施工用电采用三相四线系统供电，电线全部为绝缘电线，路固定于成洞地段边墙上部，为了维持正常电压，采用高压电进洞，成洞地段一侧每隔一定距离在避车洞室设移动变压器调压。洞内施工照明:洞内施工照明线路的电压，按下述要求设置：成洞地段，额定电压为220V，瓦斯地段不得超过110v，作业地段额定电压为36V。运输道路照明在未成洞地段每隔6米设挂灯，成洞地段每隔10米设100W白炽灯。电力线路悬挂于指定高度和位置处。...
