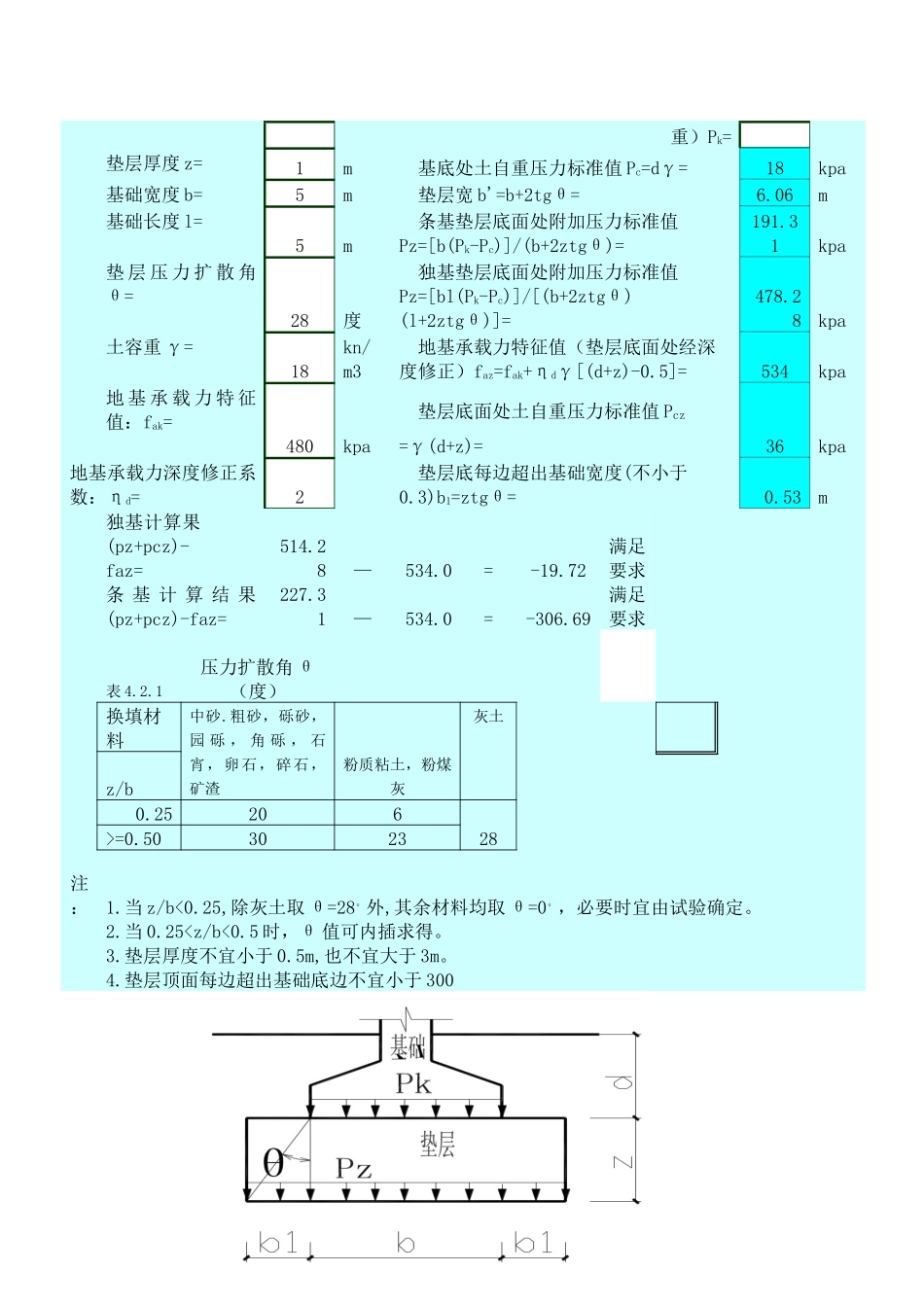

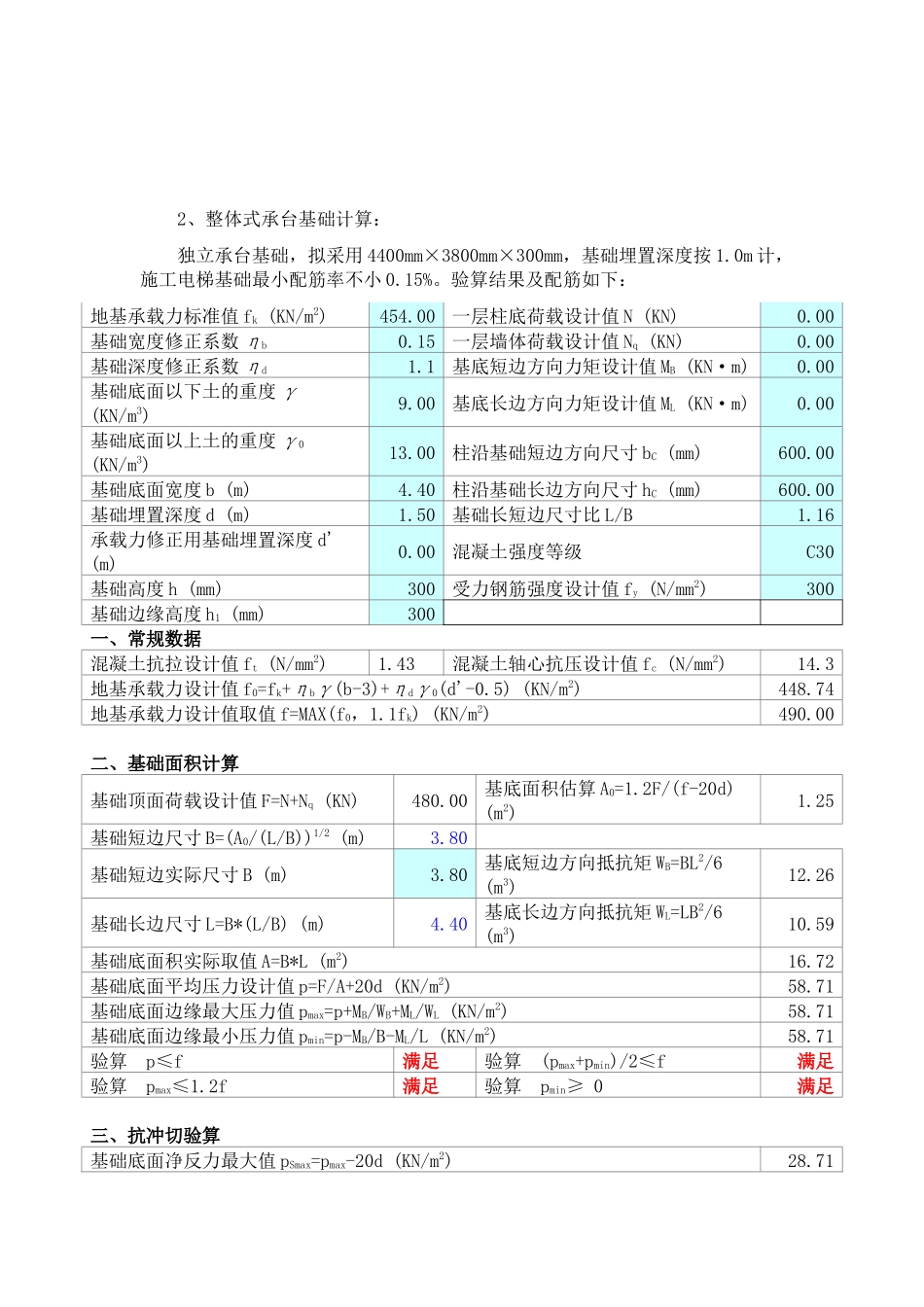

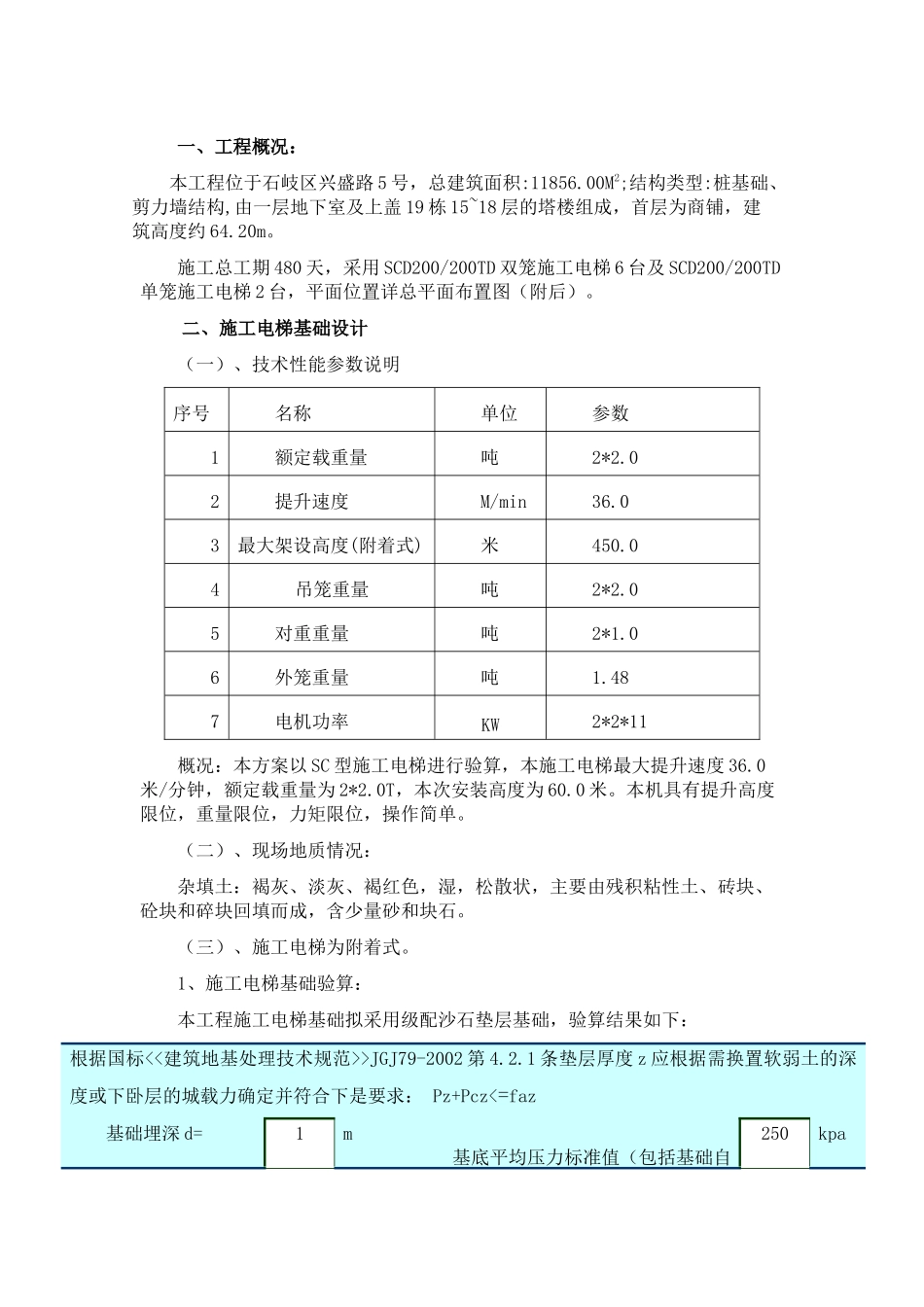

一、工程概况：本工程位于石岐区兴盛路5号，总建筑面积:11856.00M2;结构类型:桩基础、剪力墙结构,由一层地下室及上盖19栋15~18层的塔楼组成，首层为商铺，建筑高度约64.20m。施工总工期480天，采用SCD200/200TD双笼施工电梯6台及SCD200/200TD单笼施工电梯2台，平面位置详总平面布置图（附后）。二、施工电梯基础设计（一）、技术性能参数说明序号名称单位参数1额定载重量吨2*2.02提升速度M/min36.03最大架设高度(附着式)米450.04吊笼重量吨2*2.05对重重量吨2*1.06外笼重量吨1.487电机功率KW2*2*11概况：本方案以SC型施工电梯进行验算，本施工电梯最大提升速度36.0米/分钟，额定载重量为2*2.0T，本次安装高度为60.0米。本机具有提升高度限位，重量限位，力矩限位，操作简单。（二）、现场地质情况：杂填土：褐灰、淡灰、褐红色，湿，松散状，主要由残积粘性土、砖块、砼块和碎块回填而成，含少量砂和块石。（三）、施工电梯为附着式。1、施工电梯基础验算：本工程施工电梯基础拟采用级配沙石垫层基础，验算结果如下：根据国标<<建筑地基处理技术规范>>JGJ79-2002第4.2.1条垫层厚度z应根据需换置软弱土的深度或下卧层的城载力确定并符合下是要求：Pz+Pcz<=faz基础埋深d=1m基底平均压力标准值（包括基础自250kpa重）Pk=垫层厚度z=1m基底处土自重压力标准值Pc=dγ=18kpa基础宽度b=5m垫层宽b'=b+2tgθ=6.06m基础长度l=5m条基垫层底面处附加压力标准值Pz=[b(Pk-Pc)]/(b+2ztgθ)=191.31kpa垫层压力扩散角θ=28度独基垫层底面处附加压力标准值Pz=[bl(Pk-Pc)]/[(b+2ztgθ)(l+2ztgθ)]=478.28kpa土容重γ=18kn/m3地基承载力特征值（垫层底面处经深度修正）faz=fak+ηdγ[(d+z)-0.5]=534kpa地基承载力特征值：fak=480kpa垫层底面处土自重压力标准值Pcz=γ(d+z)=36kpa地基承载力深度修正系数：ηd=2垫层底每边超出基础宽度(不小于0.3)b1=ztgθ=0.53m独基计算果(pz+pcz)-faz=514.28—534.0=-19.72满足要求条基计算结果(pz+pcz)-faz=227.31—534.0=-306.69满足要求表4.2.1压力扩散角θ（度）换填材料中砂.粗砂，砾砂，园砾，角砾，石宵，卵石，碎石，矿渣粉质粘土，粉煤灰灰土z/b0.2520628>=0.503023注：1.当z/b<0.25,除灰土取θ=28。外,其余材料均取θ=0。，必要时宜由试验确定。2.当0.25
