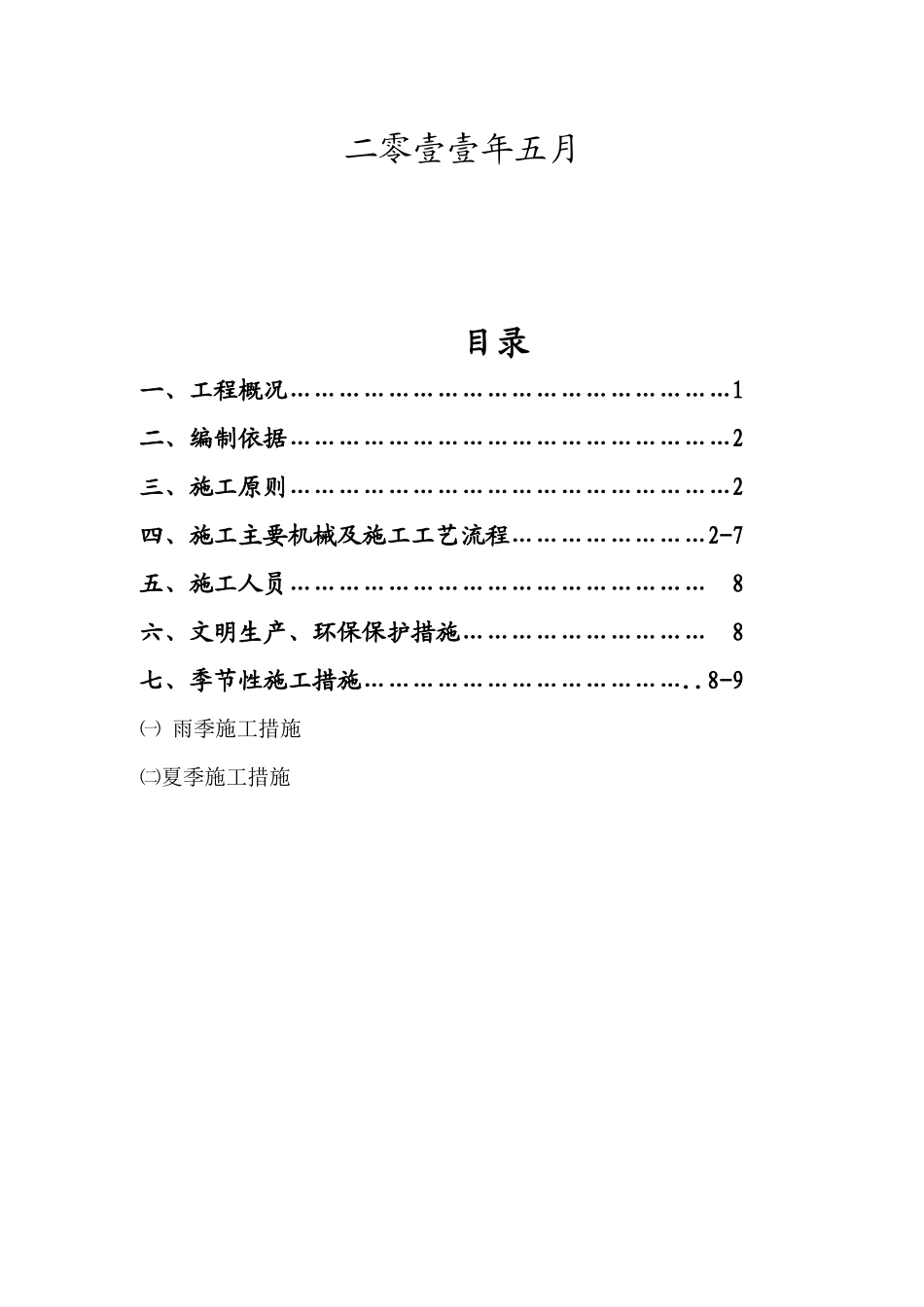

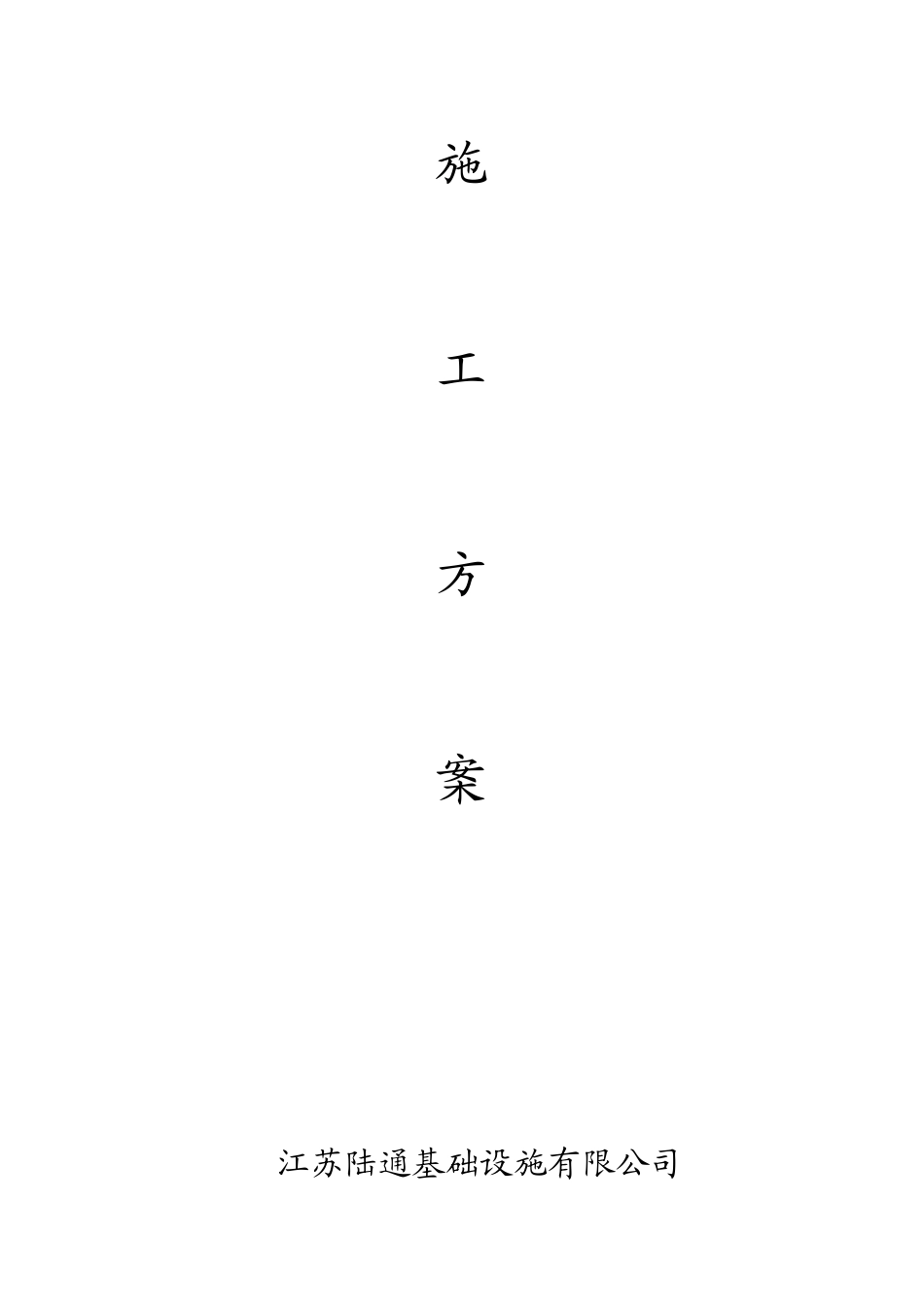

规划一路、规划二路路网工程雨水管道施工方案江苏陆通基础设施有限公司二零壹壹年五月目录一、工程概况………………………………………………1二、编制依据………………………………………………2三、施工原则………………………………………………2四、施工主要机械及施工工艺流程……………………2-7五、施工人员……………………………………………8六、文明生产、环保保护措施…………………………8七、季节性施工措施…………………………………..8-9㈠雨季施工措施㈡夏季施工措施雨水管施工方案一、工程概况规划一路（向阳路）工程：规划一路位于无锡市太湖科教产业园许舍地区，西起纵一路，东至状元路，道路红线宽14m,全长约1685米，为新建市政道路。规划二路（许舍路）工程：规划二路位于无锡市太湖科教产业园许舍地区，西起纵一路，东至清源路，道路红线宽14m,全长约1055米，为新建市政道路。主管：新排管道为混凝土d600、800、1000承插管雨水管，主管位于道路左、右两侧的人行道下，管位详见雨水管线平面设计图.支管:支管长度、管径、标高及管位祥见平面、纵断面设计图。支管实施至道路绿线外后均新建落底窨井，井盖标高同人行道外侧标高，除注明外支管接入坡度均为0.2%。二、编制依据《给水排水管道工程施工及验收规范》（GB50268-97）《市政排水灌渠工程质量检验评定标准》（CJJ3-90）三、编制原则1、在充分理解设计图纸的基础上，以设计文件及有关规范为依据，紧密结合现场实际情况，编制经济合理、切实可行的施工方案。2、采用合理及先进的施工技术、施工工艺流程，选择高效施工设备，组织严密，严格管理，确保工程质量目标。3、施工进度安排高效、合理，施工区段划分科学，符合施工现场实际情况。四、雨水管道施工工艺流程1、雨水管道开槽埋管施工原则从下游向上游进行，并按先深后浅的施工方法施工，即根据上述原则本工程雨水管划分几段，分段流水作业。雨管道施工工艺流程图详见附流程图一。施工程序：A施工准备工作→拆除老路面和人行道等→开挖沟槽→垫层基础→平基→安管→护管接口→检查井砌筑→土方回填夯实。B雨水管道沟槽开挖深度在1.5-2M左右，部分雨水管道管基在现状塘上，施工时根据沟槽不同开挖深度，采取不同施工方式施工，若在塘位置雨水管道，首先按设计要求进行塘处理后，再进行沟槽二次开挖。2、质量标准沟槽底高程：0，－30mm平基管座砼强度：满足设计强度平基高程：0，－15mm厚度：不小于设计规定管座：肩宽＋10mm，－5mm肩高：±20mm安管：中线位移15mm管内高程：±10mm接口：宽度：＋5mm，0厚度：＋5mm，0检查井：井身尺寸：±20mm井盖高程：非路面±20mm路面：与道路一致井底直径：D≤1000mm时，±10mm；D＞1000mm时，±15mm地下管线探明在进行图纸查阅、实地踏勘等调查后，对开挖区域中有管线但不明朗地段，采用人工挖探槽的办法进行处理，并且在开挖时采用专人指挥，以免破坏管线。3、测量放线做好沟槽中心及开挖边线的定位，及中心标高的测定，并加密方便施工的导线点和水准点，使施工中随时测量各工序位置和高程。A、核对水准点并沿一每隔60m建立一处临时水准点。B、测量管道地面高程、管道中心线、开挖槽边线以及构筑物位置。C、根据各管线单位的交底以及项目部现场实地调查情况，与各管线单位联系以及协调，排出管沟开挖范围内的埋地管线。D、待开挖试坑后再确定其开挖边坡值及支挡方案。4、开挖沟槽开挖采用放坡开挖，放坡系数1：0.33,土质较差处采用放坡系数为1：0.67，并在沟槽内设排水沟和集水坑。各施工段土方均采用单斗1.25m3反铲挖掘机施工，先深后浅，由下游往上油开挖，机械挖至路槽底20cm左右人工清槽，这样可防止超挖对基底土的扰动。挖掘机开挖时，人工配合及时修正边坡和清理沟底多余土方，原则上沟底20CM土方采用人工挖除，以防止机械超挖，经监理工程师验收合格后，人工再突击清底，并及时排除沟槽内积水。B土方开挖后，如土质松软，出现跨方现象即采用横板密撑。条件好的地段的利用土方，采取在沟槽一侧堆土。沟槽每侧留0.5m，作为工作宽度及排水边沟使用。由于开挖较深，且大部槽边有动载，为保证管道施工的安全，C...
