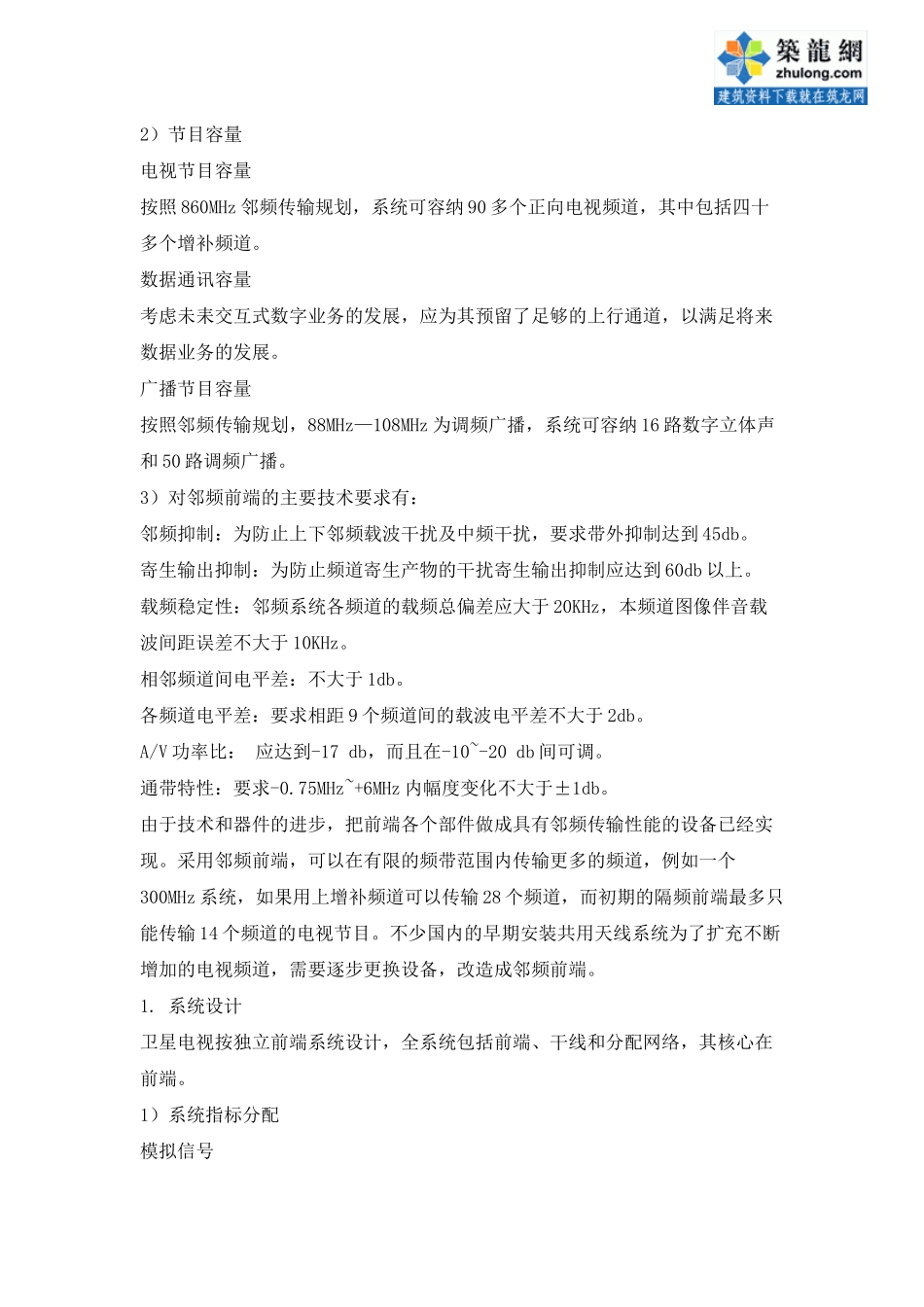

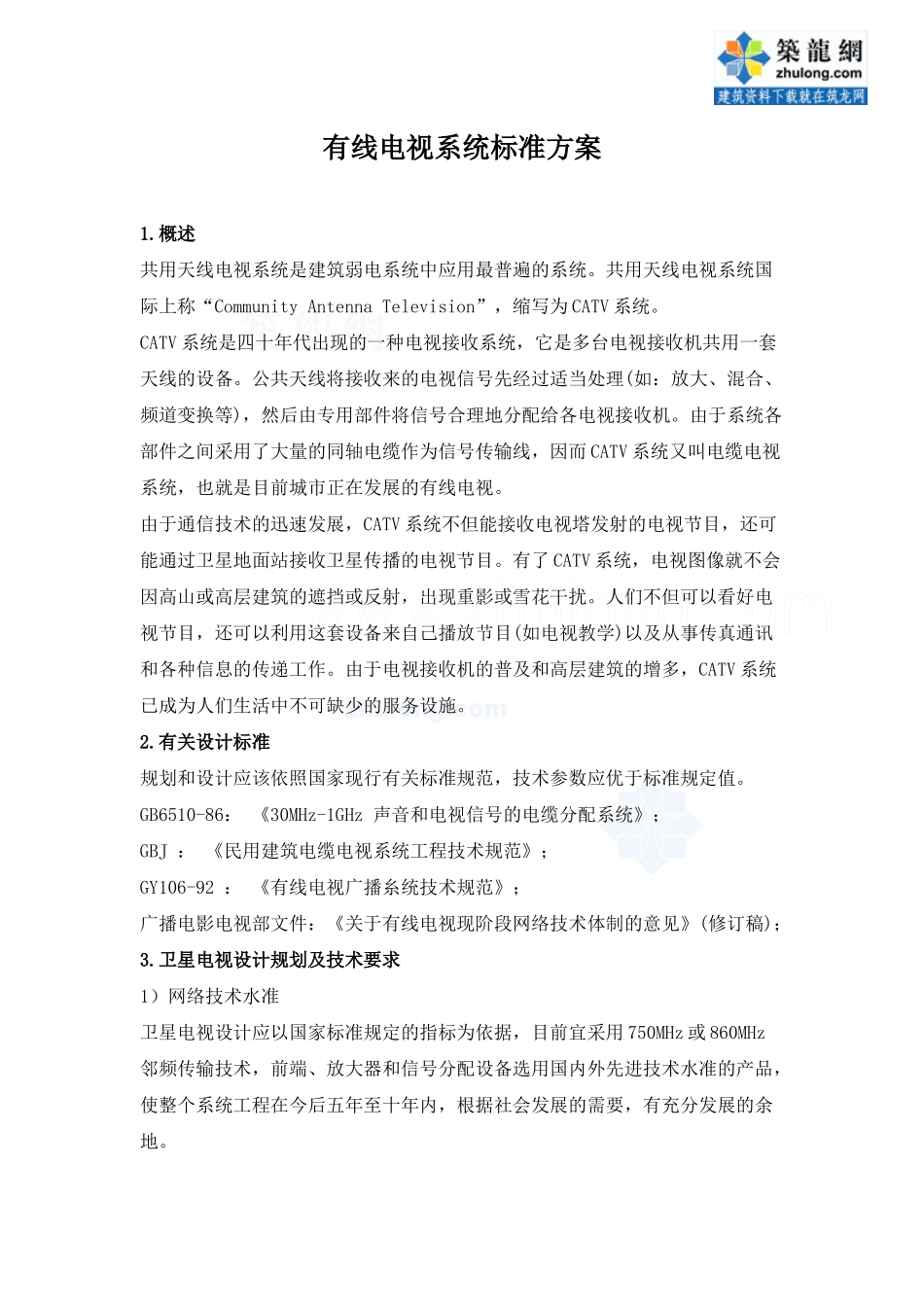

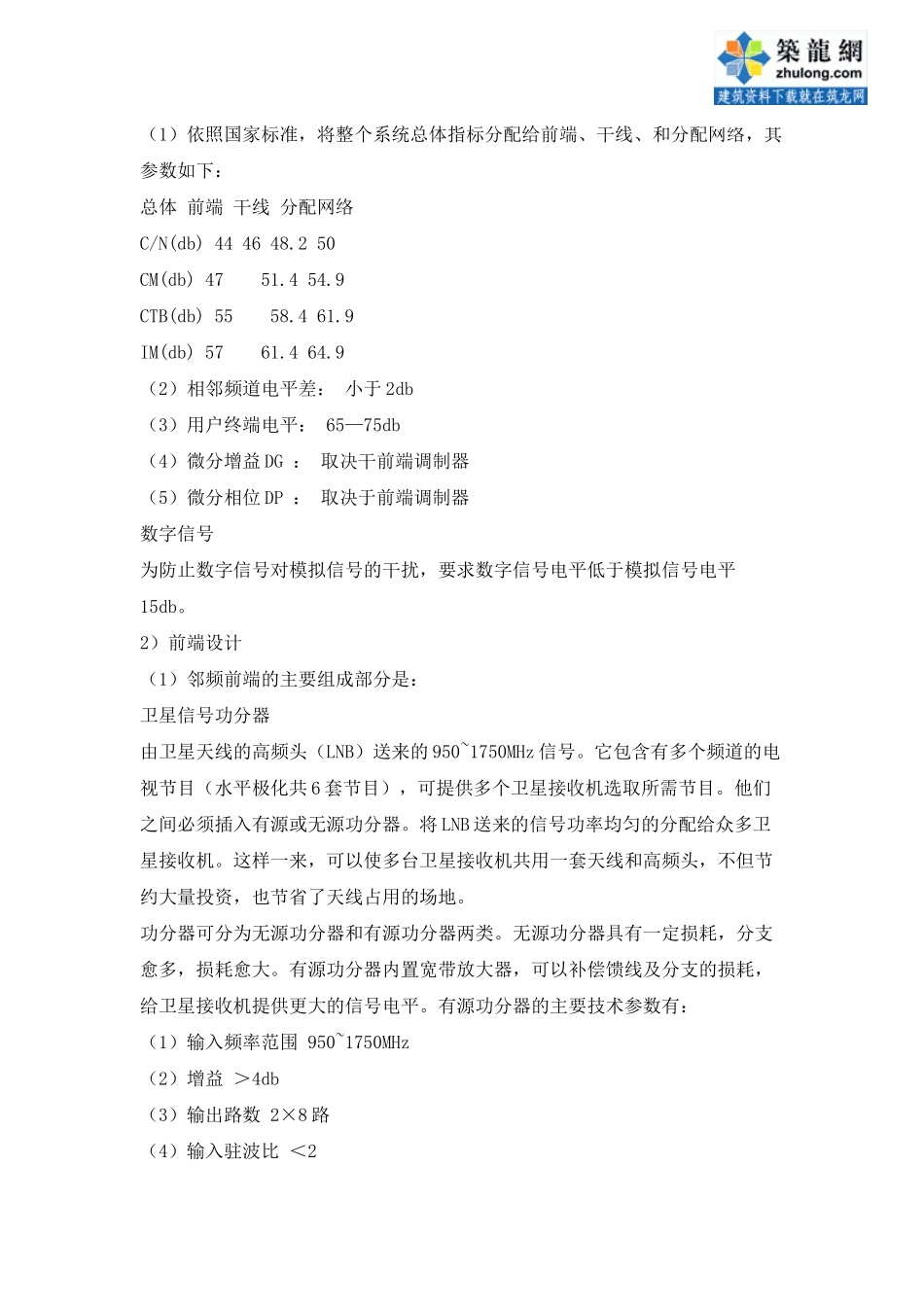

有线电视系统标准方案1.概述共用天线电视系统是建筑弱电系统中应用最普遍的系统。共用天线电视系统国际上称“CommunityAntennaTelevision”，缩写为CATV系统。CATV系统是四十年代出现的一种电视接收系统，它是多台电视接收机共用一套天线的设备。公共天线将接收来的电视信号先经过适当处理(如：放大、混合、频道变换等)，然后由专用部件将信号合理地分配给各电视接收机。由于系统各部件之间采用了大量的同轴电缆作为信号传输线，因而CATV系统又叫电缆电视系统，也就是目前城市正在发展的有线电视。由于通信技术的迅速发展，CATV系统不但能接收电视塔发射的电视节目，还可能通过卫星地面站接收卫星传播的电视节目。有了CATV系统，电视图像就不会因高山或高层建筑的遮挡或反射，出现重影或雪花干扰。人们不但可以看好电视节目，还可以利用这套设备来自己播放节目(如电视教学)以及从事传真通讯和各种信息的传递工作。由于电视接收机的普及和高层建筑的增多，CATV系统已成为人们生活中不可缺少的服务设施。2.有关设计标准规划和设计应该依照国家现行有关标准规范，技术参数应优于标准规定值。GB6510-86：《30MHz-1GHz声音和电视信号的电缆分配系统》；GBJ：《民用建筑电缆电视系统工程技术规范》；GY106-92：《有线电视广播糸统技术规范》；广播电影电视部文件：《关于有线电视现阶段网络技术体制的意见》(修订稿)；3.卫星电视设计规划及技术要求1）网络技术水准卫星电视设计应以国家标准规定的指标为依据，目前宜采用750MHz或860MHz邻频传输技术，前端、放大器和信号分配设备选用国内外先进技术水准的产品，使整个系统工程在今后五年至十年内，根据社会发展的需要，有充分发展的余地。2）节目容量电视节目容量按照860MHz邻频传输规划，系统可容纳90多个正向电视频道，其中包括四十多个增补频道。数据通讯容量考虑未耒交互式数字业务的发展，应为其预留了足够的上行通道，以满足将来数据业务的发展。广播节目容量按照邻频传输规划，88MHz—108MHz为调频广播，系统可容纳16路数字立体声和50路调频广播。3）对邻频前端的主要技术要求有：邻频抑制：为防止上下邻频载波干扰及中频干扰，要求带外抑制达到45db。寄生输出抑制：为防止频道寄生产物的干扰寄生输出抑制应达到60db以上。载频稳定性：邻频系统各频道的载频总偏差应大于20KHz，本频道图像伴音载波间距误差不大于10KHz。相邻频道间电平差：不大于1db。各频道电平差：要求相距9个频道间的载波电平差不大于2db。A/V功率比：应达到-17db，而且在-10~-20db间可调。通带特性：要求-0.75MHz~+6MHz内幅度变化不大于±1db。由于技术和器件的进步，把前端各个部件做成具有邻频传输性能的设备已经实现。采用邻频前端，可以在有限的频带范围内传输更多的频道，例如一个300MHz系统，如果用上增补频道可以传输28个频道，而初期的隔频前端最多只能传输14个频道的电视节目。不少国内的早期安装共用天线系统为了扩充不断增加的电视频道，需要逐步更换设备，改造成邻频前端。1.系统设计卫星电视按独立前端系统设计，全系统包括前端、干线和分配网络，其核心在前端。1）系统指标分配模拟信号（1）依照国家标准，将整个系统总体指标分配给前端、干线、和分配网络，其参数如下：总体前端干线分配网络C/N(db)444648.250CM(db)4751.454.9CTB(db)5558.461.9IM(db)5761.464.9（2）相邻频道电平差：小于2db（3）用户终端电平：65—75db（4）微分增益DG：取决干前端调制器（5）微分相位DP：取决于前端调制器数字信号为防止数字信号对模拟信号的干扰，要求数字信号电平低于模拟信号电平15db。2）前端设计（1）邻频前端的主要组成部分是：卫星信号功分器由卫星天线的高频头（LNB）送来的950~1750MHz信号。它包含有多个频道的电视节目（水平极化共6套节目），可提供多个卫星接收机选取所需节目。他们之间必须插入有源或无源功分器。将LNB送来的信号功率均匀的分配给众多卫星接收机。这样一来，可以使多台卫星接收机共用一套天线和高频头，不但节约大量投资，也节省了天线占用的场地。功分器可分为无源功分器和有源功分器两类。无源功分器具有一定损耗，分支愈多，...
