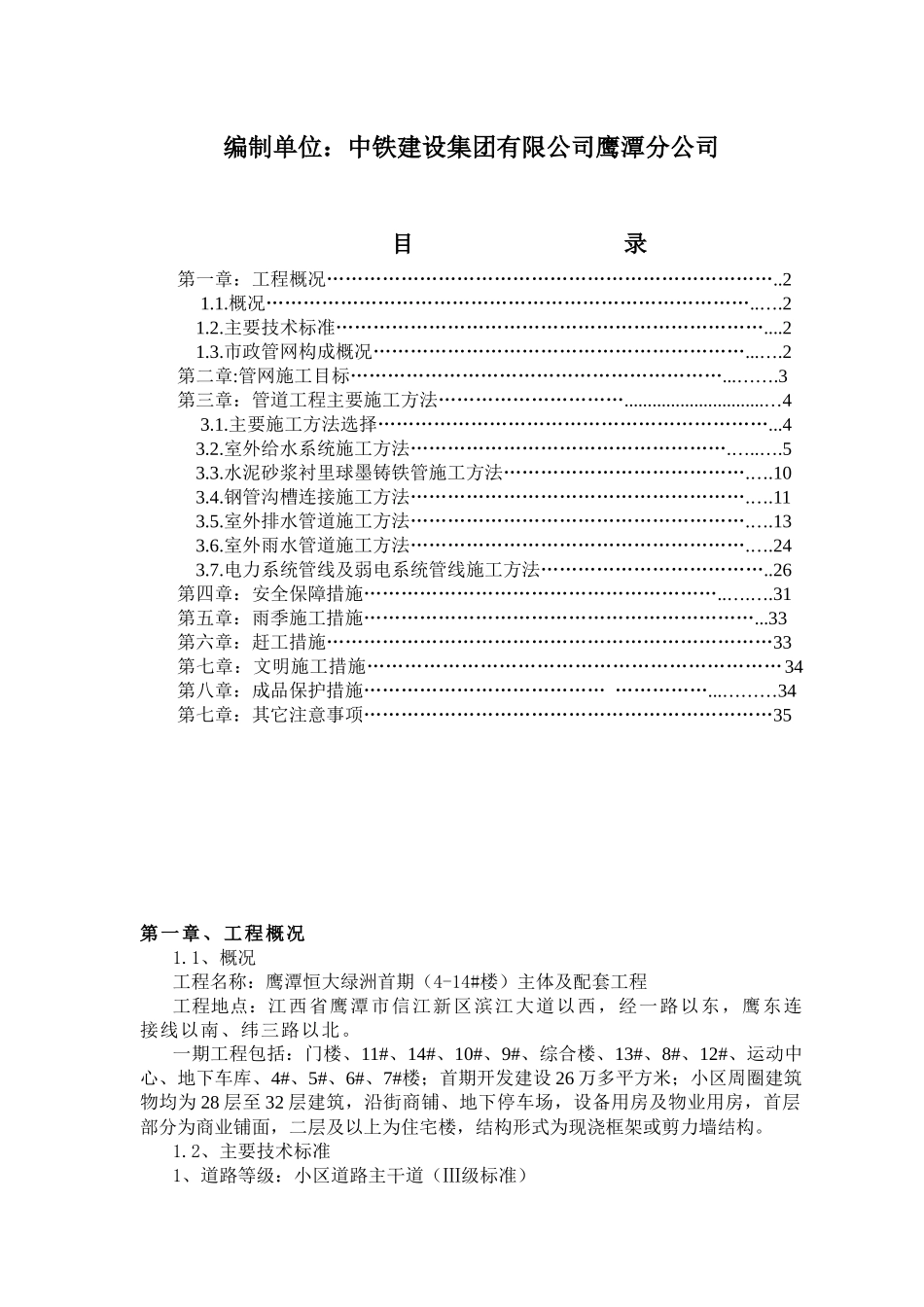

鹰潭恒大绿洲首期（4-14#楼）主体及配套工程市政管网施工方案编制人：审批人:审核人：编制时间：2011年7月编制单位：中铁建设集团有限公司鹰潭分公司目录第一章：工程概况………………………………………………………………..21.1.概况……………………………………………………………………..….21.2.主要技术标准……………………………………………………………....21.3.市政管网构成概况……………………………………………………...….2第二章:管网施工目标……………………………………………………...…….3第三章：管道工程主要施工方法…………………………..............................…43.1.主要施工方法选择………………………………………………………...43.2.室外给水系统施工方法…………………………………………….…..….53.3.水泥砂浆衬里球墨铸铁管施工方法………………………………….….103.4.钢管沟槽连接施工方法……………………………………………….….113.5.室外排水管道施工方法……………………………………………….….133.6.室外雨水管道施工方法……………………………………………….….243.7.电力系统管线及弱电系统管线施工方法………………………………..26第四章：安全保障措施…………………………………………………..….….31第五章：雨季施工措施………………………………………………………...33第六章：赶工措施………………………………………………………………33第七章：文明施工措施…………………………………………………………34第八章：成品保护措施………………………………………………...………34第七章：其它注意事项…………………………………………………………35第一章、工程概况1.1、概况工程名称：鹰潭恒大绿洲首期（4-14#楼）主体及配套工程工程地点：江西省鹰潭市信江新区滨江大道以西，经一路以东，鹰东连接线以南、纬三路以北。一期工程包括：门楼、11#、14#、10#、9#、综合楼、13#、8#、12#、运动中心、地下车库、4#、5#、6#、7#楼；首期开发建设26万多平方米；小区周圈建筑物均为28层至32层建筑，沿街商铺、地下停车场，设备用房及物业用房，首层部分为商业铺面，二层及以上为住宅楼，结构形式为现浇框架或剪力墙结构。1.2、主要技术标准1、道路等级：小区道路主干道（Ⅲ级标准）2、排水管标高指内底标高，其余所有管道均指管中心标高；市政给水管采用水泥砂浆衬里球墨铸铁管，沟槽式卡箍连接。室外排水管DN300～DN500的管道采用双壁波纹管，橡胶承插连接，DN600采用钢筋混凝土管。人行道及绿化带下的双波波纹管采用环刚度为SII级4KN∕m2的排水管、位于车库下时采用环刚度为SII级8KN∕m2的排水管。3、给水管敷设在地面以下0.80米、除注明外敷设在人行道下离路边2.5米，给水管间距0.6米，污水管及雨水管敷设在人行道下。4、室外雨水井深小于等于1.5米时，所连接管道小于等于400mm时采用方形检查井，其余采用圆形国标检查井，按02S515图集施工。井盖采用新型预制混凝土材料模压新井盖。5、雨水口按国标S235∕1-4图集施工。6、阀门井参照国标S143图集施工，室外给水闸阀均采用防护罩闸阀。7、室外水表井按国标S145图集施工。8、给排水管道施工及试压按<<给排水管道工程施工及验收规范》执行。9、电信、电话、网络及电缆预留管采用￠110双壁波纹管及7孔梅花管埋地敷设混凝土分层施工及保护。1.3、市政管网构成概况1、市政给水系统包括:市政给水管网、低区加压给水管网、中区加压给水管网、高区加压给水管网、水表井、阀门井；市政给水系统管材采用DN50～DN200水泥砂浆衬里球墨铸铁管承插连接。小区加压主干水管采用DN50～DN150内衬塑复合镀锌钢管，沟槽连接。2、消火栓给水系统：低区加压消火栓管网、高区加压给水管网及阀门井，管材采用DN65～DN150镀锌钢管，沟槽连接。3、消防自动喷淋系统加压给水管网及阀门井。管材采用DN150镀锌钢管安装沟槽连接。4、市政雨水系统管网及检查井，管材采用DN200～DN500双壁波纹管承插连接;检查井采用水泥砂浆红砖砌筑。5、生活污水系统管网、化粪池、检查井。6、电力系统预...
