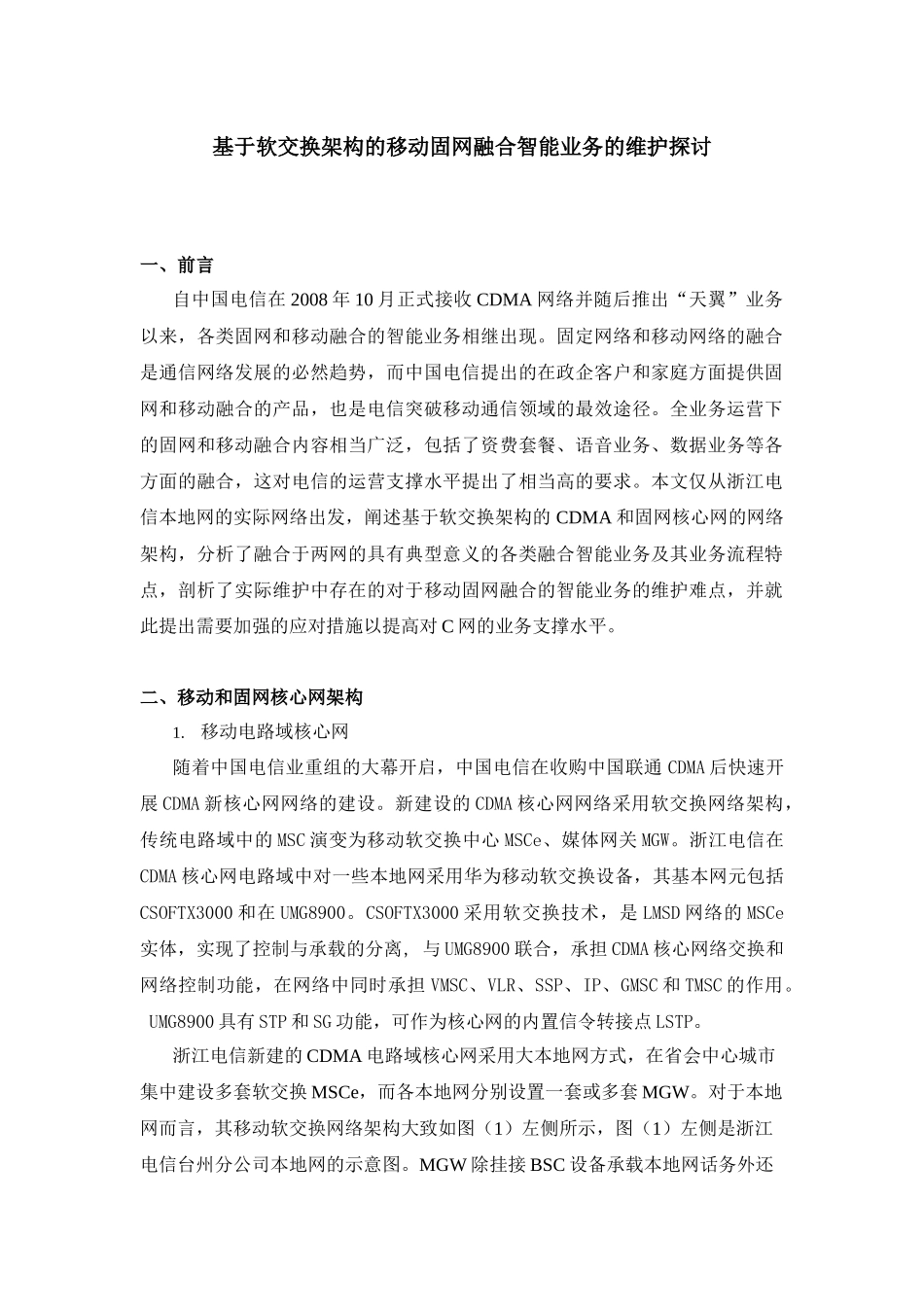

基于软交换架构的移动固网融合智能业务的维护探讨一、前言自中国电信在2008年10月正式接收CDMA网络并随后推出“天翼”业务以来，各类固网和移动融合的智能业务相继出现。固定网络和移动网络的融合是通信网络发展的必然趋势，而中国电信提出的在政企客户和家庭方面提供固网和移动融合的产品，也是电信突破移动通信领域的最效途径。全业务运营下的固网和移动融合内容相当广泛，包括了资费套餐、语音业务、数据业务等各方面的融合，这对电信的运营支撑水平提出了相当高的要求。本文仅从浙江电信本地网的实际网络出发，阐述基于软交换架构的CDMA和固网核心网的网络架构，分析了融合于两网的具有典型意义的各类融合智能业务及其业务流程特点，剖析了实际维护中存在的对于移动固网融合的智能业务的维护难点，并就此提出需要加强的应对措施以提高对C网的业务支撑水平。二、移动和固网核心网架构1.移动电路域核心网随着中国电信业重组的大幕开启，中国电信在收购中国联通CDMA后快速开展CDMA新核心网网络的建设。新建设的CDMA核心网网络采用软交换网络架构，传统电路域中的MSC演变为移动软交换中心MSCe、媒体网关MGW。浙江电信在CDMA核心网电路域中对一些本地网采用华为移动软交换设备，其基本网元包括CSOFTX3000和在UMG8900。CSOFTX3000采用软交换技术，是LMSD网络的MSCe实体，实现了控制与承载的分离,与UMG8900联合，承担CDMA核心网络交换和网络控制功能，在网络中同时承担VMSC、VLR、SSP、IP、GMSC和TMSC的作用。UMG8900具有STP和SG功能，可作为核心网的内置信令转接点LSTP。浙江电信新建的CDMA电路域核心网采用大本地网方式，在省会中心城市集中建设多套软交换MSCe，而各本地网分别设置一套或多套MGW。对于本地网而言，其移动软交换网络架构大致如图（1）左侧所示，图（1）左侧是浙江电信台州分公司本地网的示意图。MGW除挂接BSC设备承载本地网话务外还并兼做GMGW，作为与固网TG/GW的关口设备。移动软交换MGW/GMGW/TMGW之间内部扁平化组网，MGW/GMGW/TMGW之间的话音以IP方式承载，各本地网G/MGW及MGW的媒体流以GE上联CN2CE。在省中心城市另外设立单独的TMGW以汇接各本地网的省际省内长途话务。MGW除了作为中继媒体网关的作用外还兼做信令网关，转接MSCe和其下的BSC间的A口信令以及和固网互图（1）电信移动和固定网络架构图通的ISUP信令，MGW作为信令网关与MSCe是以M3UA信令链路连接的。MSCe除了以M3UA和MGW互通外，还以2M信令方式连接到LSTP上。对于省际和省内话务MSCe通过SIP中继将呼叫路由到TMGW所属的MSCe上。软交换GMGW与固网关口局GW和固网软交换中继网关TG分别开设ISUP电路。MSCe与HLR以及C网SCP间的MAP消息传递全都通过LSTP转接进行。2、固网核心网网络架构基于软交换技术的固网核心网网络架构是在电信固网智能化过程中建立的，其基本原理是在每个本地网都通过引入SHLR，所有PSTN交换机将呼叫先路由到软交换汇接局，由软交换局采用MAP+协议查询SHLR获取主叫或被叫用户的号码信息或智能业务接入码，然后继续进行后续的业务触发或接续。本地网层面的软交换网络其组网结构如图1右侧所示。软交换SoftX3000构成了NGN网络架构的控制层，完成呼叫控制和接入协议适配等控制处理功能，在现网中，软交换SS同时也作为SSP进行省SCP业务的触发。中继网关UMG8900和信令网关SG7000构成NGN网络架构的边缘接入层，分别对本地网内所有端局进行双平面汇接。UMG8900通过H248协议接受SoftX3000管理，信令网关SG700完成将N7协议转换为以IP为传输的M3UA协议传送到SoftX3000。PSTN交换机的N7信令链路由中继网关进行收敛通过其与SG7000间的E1传送到SG7000。SHLR9200保存所有本地网用户的逻辑号码、物理号码及智能业务，与SoftX3000以MAP+协议交互。统一业务平台ENIP构成了固网NGN网络架构的业务应用层。三、移动和固话网络的业务融合固定网络和移动网络的融合是通信网络发展的必然而长远的趋势，从现有网络向全融合网络发展可以分为三个阶段：基于现网的业务层融合阶段、Pre-IMS阶段、全融合的IMS阶段。从现网的状况看，由于固网智能化之后的软交换架构的固网网络具有极强的网络业务触发能力，为固话和移动...
