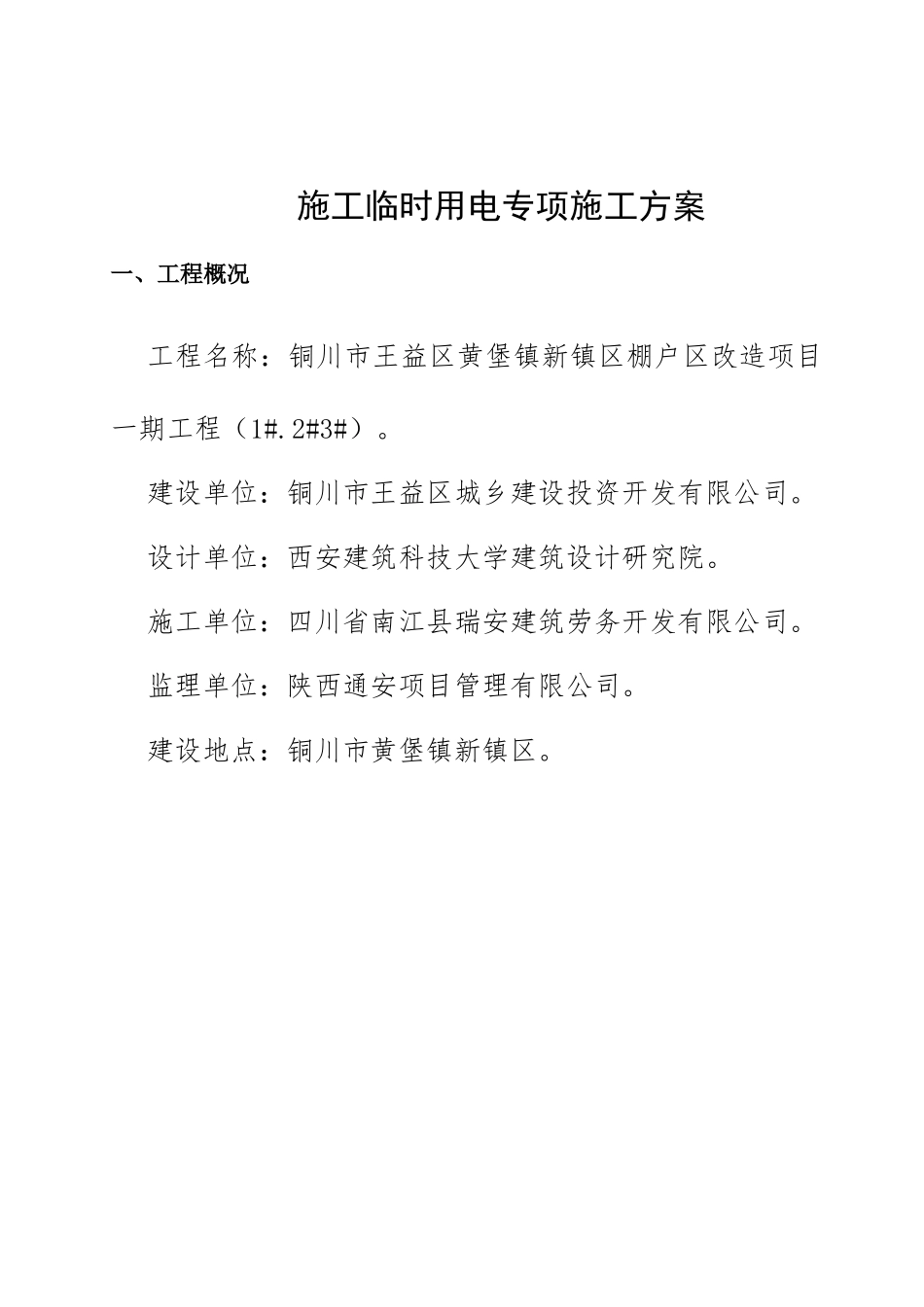

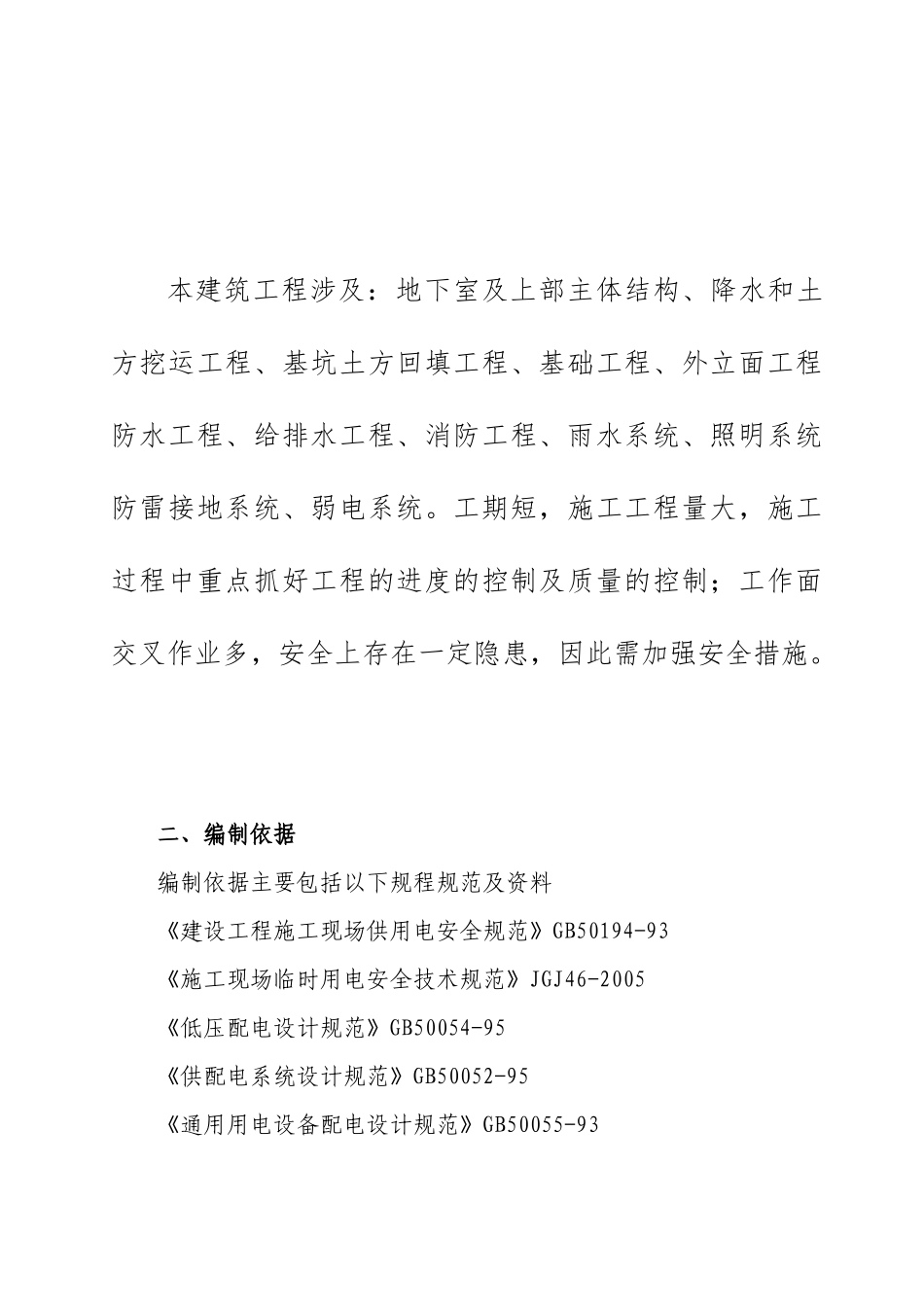

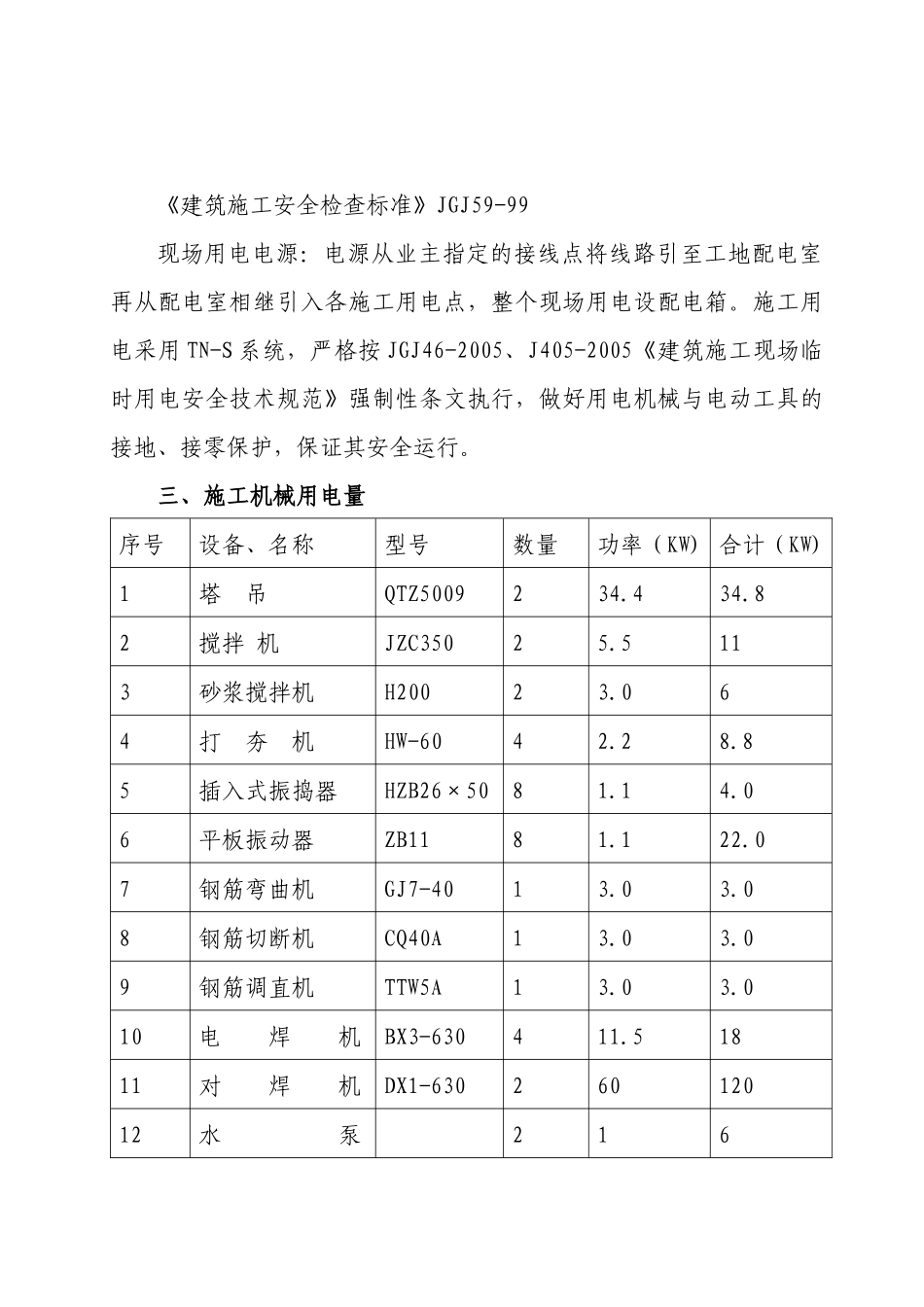

施工临时用电专项施工方案一、工程概况工程名称：铜川市王益区黄堡镇新镇区棚户区改造项目一期工程（1#.2#3#）。建设单位：铜川市王益区城乡建设投资开发有限公司。设计单位：西安建筑科技大学建筑设计研究院。施工单位：四川省南江县瑞安建筑劳务开发有限公司。监理单位：陕西通安项目管理有限公司。建设地点：铜川市黄堡镇新镇区。本建筑工程涉及：地下室及上部主体结构、降水和土方挖运工程、基坑土方回填工程、基础工程、外立面工程防水工程、给排水工程、消防工程、雨水系统、照明系统防雷接地系统、弱电系统。工期短，施工工程量大，施工过程中重点抓好工程的进度的控制及质量的控制；工作面交叉作业多，安全上存在一定隐患，因此需加强安全措施。二、编制依据编制依据主要包括以下规程规范及资料《建设工程施工现场供用电安全规范》GB50194-93《施工现场临时用电安全技术规范》JGJ46-2005《低压配电设计规范》GB50054-95《供配电系统设计规范》GB50052-95《通用用电设备配电设计规范》GB50055-93《建筑施工安全检查标准》JGJ59-99现场用电电源：电源从业主指定的接线点将线路引至工地配电室再从配电室相继引入各施工用电点，整个现场用电设配电箱。施工用电采用TN-S系统，严格按JGJ46-2005、J405-2005《建筑施工现场临时用电安全技术规范》强制性条文执行，做好用电机械与电动工具的接地、接零保护，保证其安全运行。三、施工机械用电量序号设备、名称型号数量功率（KW)合计（KW)1塔吊QTZ5009234.434.82搅拌机JZC35025.5113砂浆搅拌机H20023.064打夯机HW-6042.28.85插入式振捣器HZB26×5081.14.06平板振动器ZB1181.122.07钢筋弯曲机GJ7-4013.03.08钢筋切断机CQ40A13.03.09钢筋调直机TTW5A13.03.010电焊机BX3-630411.51811对焊机DX1-63026012012水泵21613拖泵19090四、配电方式配电原则：总箱配出线采用放射式和树干式相结合的配电方式，对负荷比较大的配电点可用单独回路配电，对负荷较远又比较小的配电点上的分箱可采用树干式配电方式，总箱中的一路配线先到较近负荷点的分配电箱，再到较远的负荷点分配电箱，一路线上带的分配电箱数量一般为2~3个，由分配电箱至设备开关箱配线采用放射式或链式配线，对重要负荷或较大负荷采用放射式单路直配，对较小的负荷可采用链式配线，但每路链接设备不宜超过5台，其总容量不宜超过10KW，对大容量的对焊机、塔吊可从总箱以放射式单回路形式直配。本系统总负荷较大，且有较大单项负荷何，所以配电方式采用放射式，即总配电箱出线，带分配电箱，分配电箱放射出线，带几个开关箱。详见供配电系统图。五、系统接地方式当现场施工设备供电的变压器低压侧为380V~220V中性点直接接地时，低压系统的接地形式必须采用TN-S系统，如图1所示，电器设备的金属外壳必须与专用保护零线（PE线）连接，不得一部分设备作保护接零，另一部分设备作保护接地，保护零线不得装设开关或熔断器，保护零线应单独设置，不作它用，重复接地线应与保护零线相连接。保护零线使用铜线不少于10mm2，铝线不少于16mm2，与电气设备相连的保护零线可用不少于6mm2绝缘多股铜线，保护零线统一标志为绿/黄双色线（以前为黑色），在任何情况下不准使用绿/黄双色线作负荷线。保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。重复接地电阻值不大于1欧，不得用铝导体做接地体或地下接地线，垂直接地体不宜采用罗纹钢。垂直接地体应采用角铁、镀锌铁管或圆钢，长度1.5~2.5m，露出地面10~15cm，接地线与垂直接地体连接应采用焊接或螺纹连接，禁止采用绑扎的方法，施工现场所有用电设备，除做保护接零外，必须在设备负荷线的首端处设置漏电保护装置。六、漏电开关设置位置（1）在总箱中，开关的负荷侧设漏电保护器。（2）在设备的开关箱内，开关的负荷侧设漏电保护器。七、防雷保护总配电箱进线处和变压器低压母线上应装设低压避雷器，施工现场和临时生活区，高压在20m以上的脚手架、正在施工的建筑物以及塔式起重机、机具、建筑用大钢模板等都要用防雷接地保护，避雷针长度1~2米，可用φ16圆钢端部磨尖。避雷针保护范围按60°遮护角...
