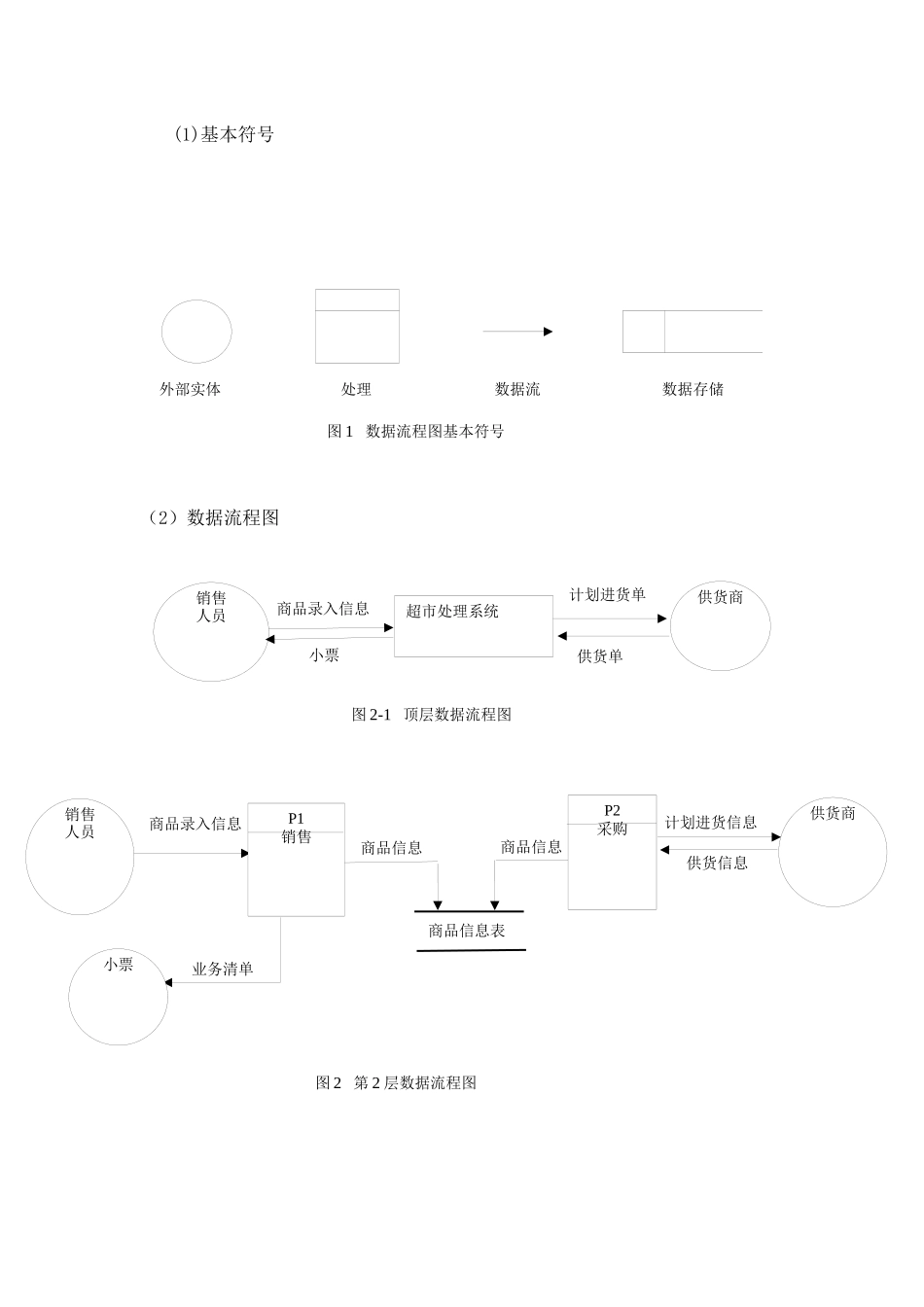

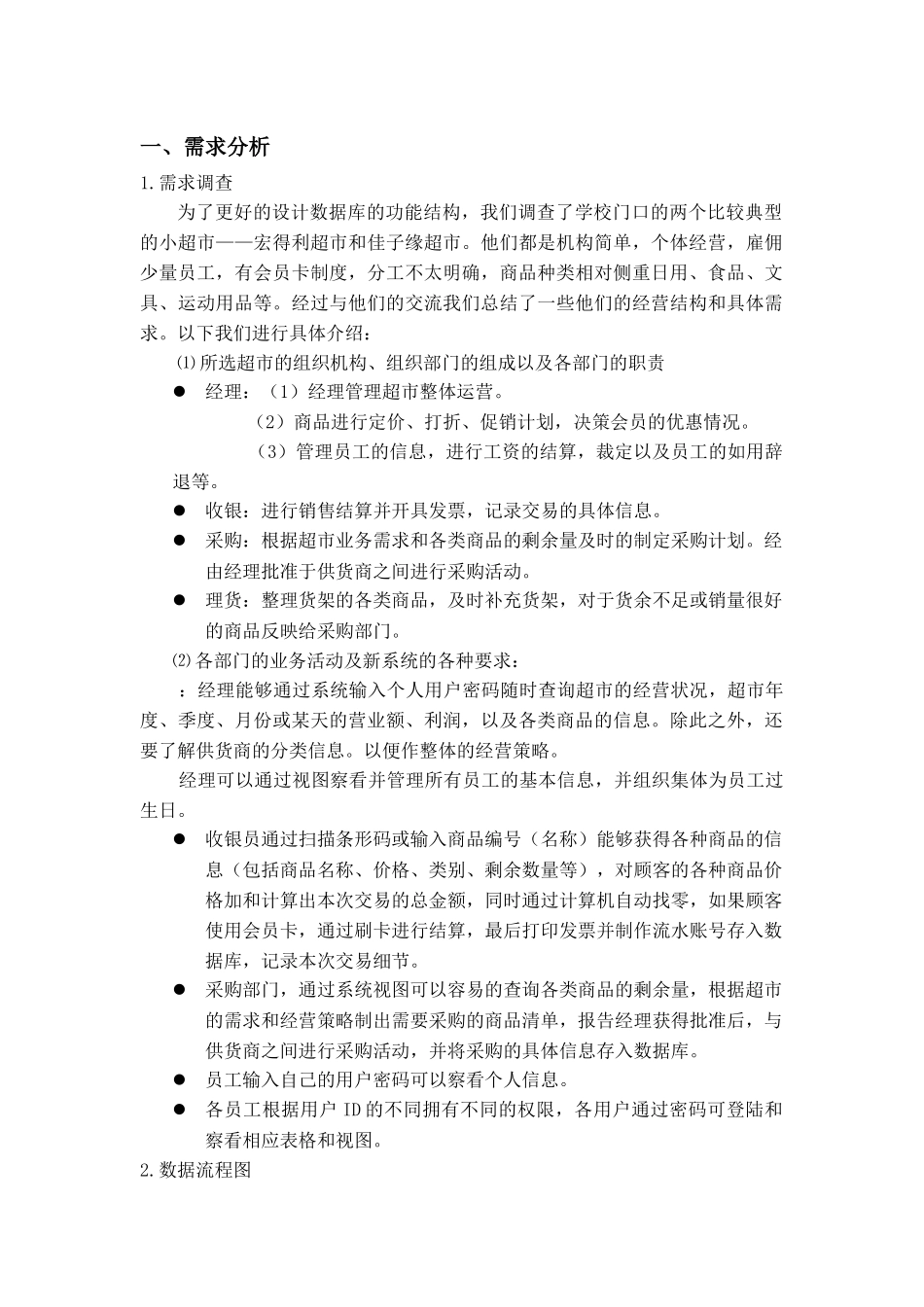

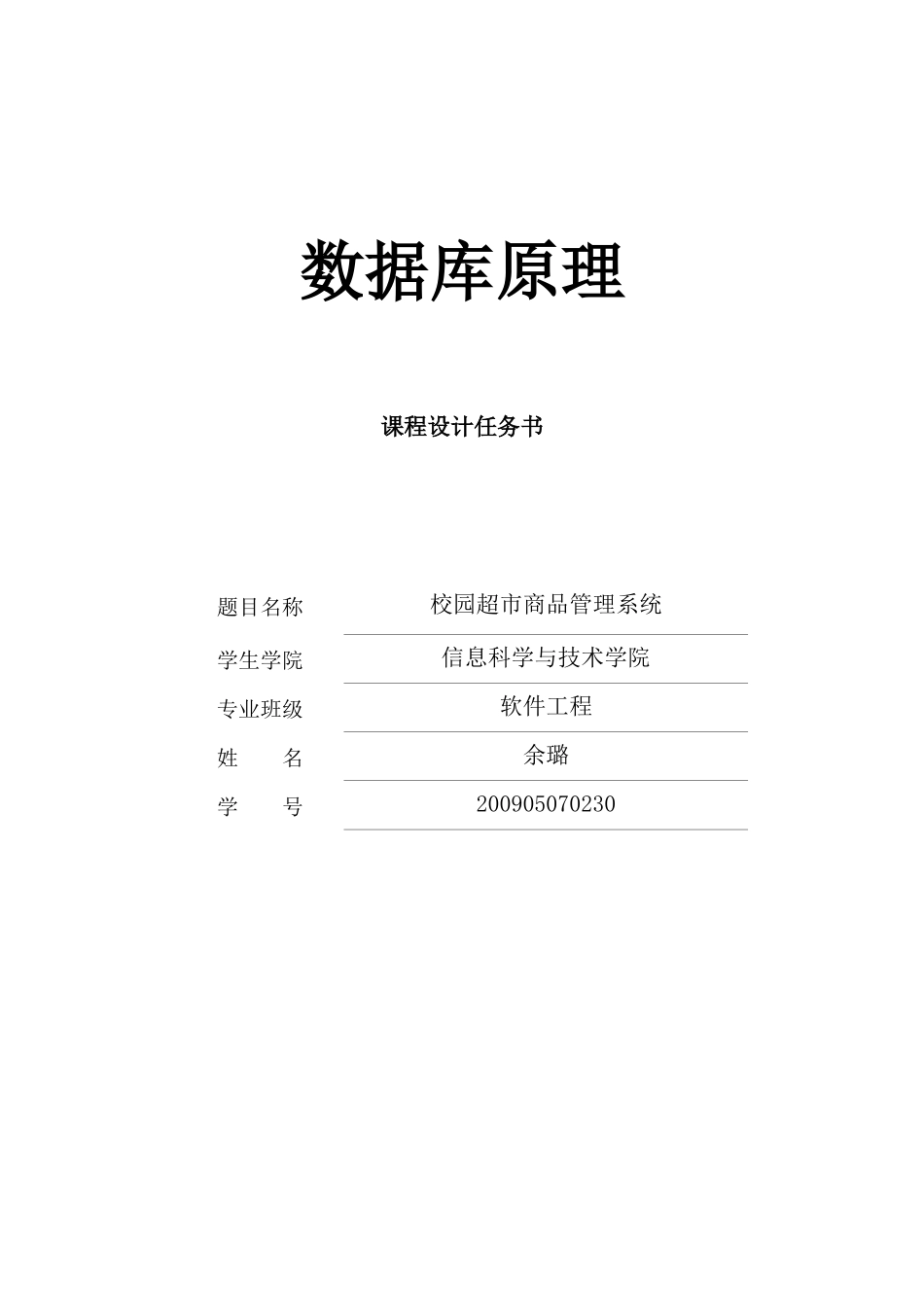

数据库原理课程设计任务书题目名称校园超市商品管理系统学生学院信息科学与技术学院专业班级软件工程姓名余璐学号200905070230一、需求分析1.需求调查为了更好的设计数据库的功能结构，我们调查了学校门口的两个比较典型的小超市——宏得利超市和佳子缘超市。他们都是机构简单，个体经营，雇佣少量员工，有会员卡制度，分工不太明确，商品种类相对侧重日用、食品、文具、运动用品等。经过与他们的交流我们总结了一些他们的经营结构和具体需求。以下我们进行具体介绍：⑴所选超市的组织机构、组织部门的组成以及各部门的职责经理：（1）经理管理超市整体运营。（2）商品进行定价、打折、促销计划，决策会员的优惠情况。（3）管理员工的信息，进行工资的结算，裁定以及员工的如用辞退等。收银：进行销售结算并开具发票，记录交易的具体信息。采购：根据超市业务需求和各类商品的剩余量及时的制定采购计划。经由经理批准于供货商之间进行采购活动。理货：整理货架的各类商品，及时补充货架，对于货余不足或销量很好的商品反映给采购部门。⑵各部门的业务活动及新系统的各种要求：：经理能够通过系统输入个人用户密码随时查询超市的经营状况，超市年度、季度、月份或某天的营业额、利润，以及各类商品的信息。除此之外，还要了解供货商的分类信息。以便作整体的经营策略。经理可以通过视图察看并管理所有员工的基本信息，并组织集体为员工过生日。收银员通过扫描条形码或输入商品编号（名称）能够获得各种商品的信息（包括商品名称、价格、类别、剩余数量等），对顾客的各种商品价格加和计算出本次交易的总金额，同时通过计算机自动找零，如果顾客使用会员卡，通过刷卡进行结算，最后打印发票并制作流水账号存入数据库，记录本次交易细节。采购部门，通过系统视图可以容易的查询各类商品的剩余量，根据超市的需求和经营策略制出需要采购的商品清单，报告经理获得批准后，与供货商之间进行采购活动，并将采购的具体信息存入数据库。员工输入自己的用户密码可以察看个人信息。各员工根据用户ID的不同拥有不同的权限，各用户通过密码可登陆和察看相应表格和视图。2.数据流程图外部实体处理数据流数据存储图1数据流程图基本符号销售人员超市处理系统供货商商品录入信息计划进货单供货单小票图2-1顶层数据流程图销售人员商品录入信息P1销售小票商品信息表P2采购业务清单商品信息商品信息供货商计划进货信息供货信息图2第2层数据流程图(1)基本符号（2）数据流程图销售人员P1.1快速商品录入P1.3支持会员卡打折P1.2条形码扫描P1.4交易总额P1.5打印交易清单商品录入信息条形码扫描商品信息表商品信息商品信息商品信息商品信息会员信息表会员信息业务信息业务清单销售表业务信息业务清单小票图3-1第三层数据流程图供货表供应商计划进货视图计划进货信息P2.1按供应商汇总供应商表供应商信息计划进货信息计划进货信息P2.2核对供货信息错误供货信息正确供货信息P2.3编制供货表供货表信息P2.4修改商品信息正确供货信息更新商品信息信息商品信息表图3-2第三层数据流程图（3）数据字典根据以上需求分析与数据流图建立数据字典数据汇总商品信息数据商品编号,商品名称,价格,库存数量,库存报警数量,计划进货数,条形码,促销价格,促销起日期,促销止日期,允许打折,允许销售,生产日期,生产商ID用户数据用户编号,姓名,用户密码,用户类型,用户生日会员数据会员ID,会员卡号,累积消费金额,注册日期销售数据销售编号,商品编号,用户编号,销售日期,销售数量,销售金额供货数据供货编号，商品编号，供货商ID,入库数量,入库单价,进货日期供货商数据供货商ID,供货商名称,供货商地址,供货商电话厂商数据厂商ID,厂商名称,厂商地址,厂商电话数据项数据项名数据类型长度值域范围说明商品编号Varchar10字母和数字组成商品的唯一编号商品名称Varchar50商品的名字价格Money4数字1-9组成商品的价格库存数量Int4大于0仓库商品数量库存报警数量Int4小于4在报警情况下的仓库商品数量计划进货数Int4大于0计划进货的数量条形码Varchar50数字1-9组成每种商品具有唯一的条形码促销价格Money4数字1-9组成促销的商品价格促...
