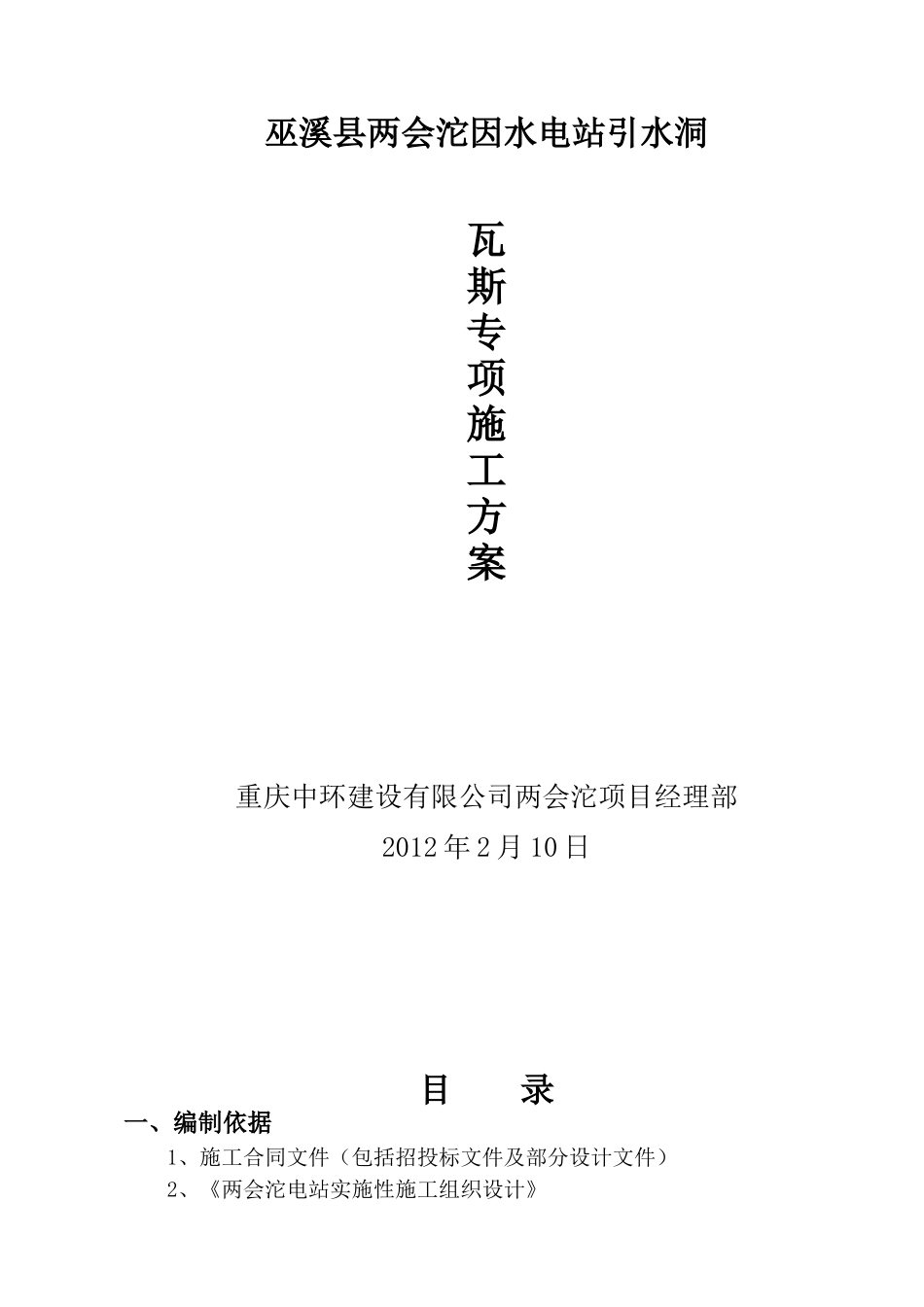

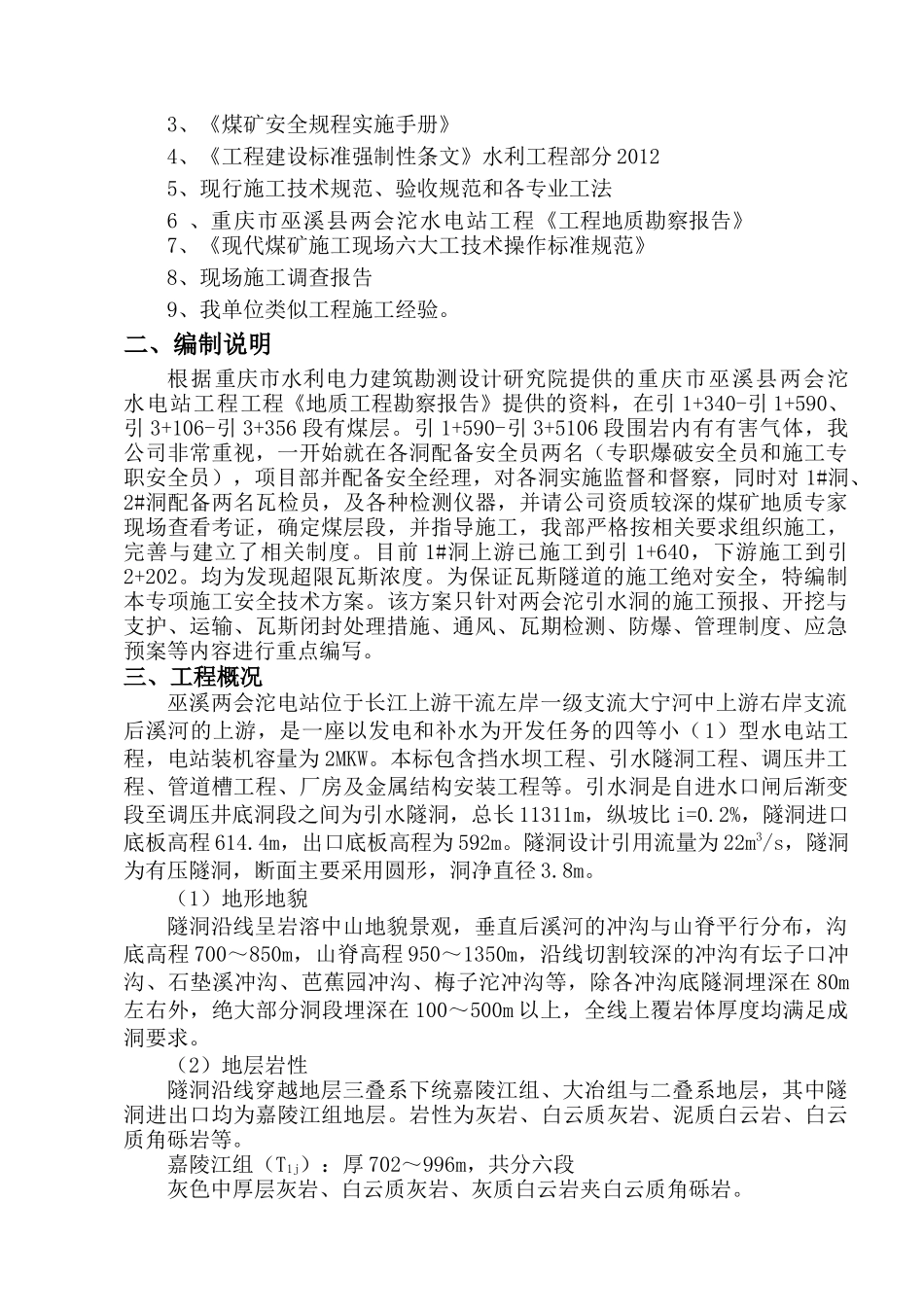

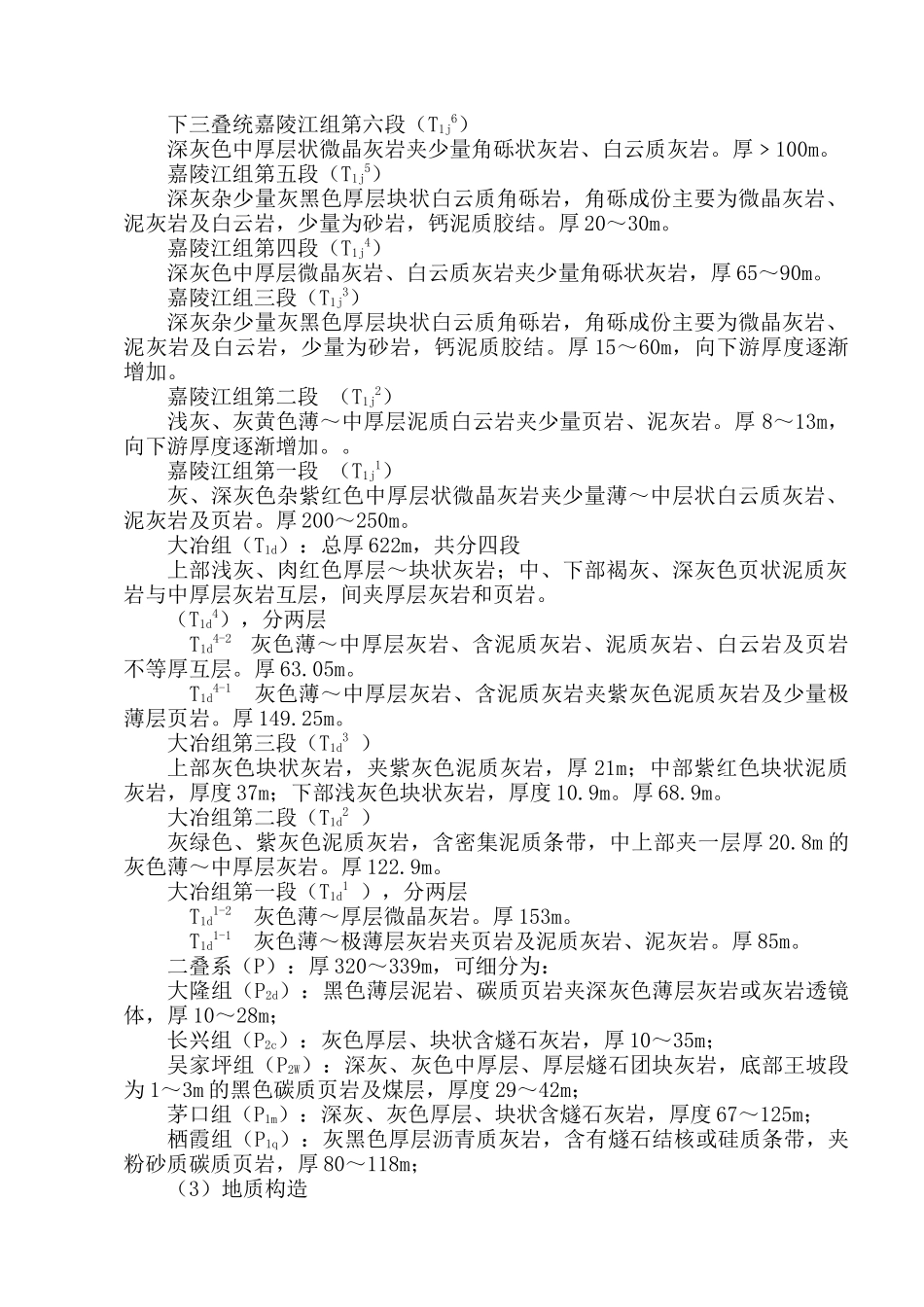

巫溪县两会沱因水电站引水洞瓦斯专项施工方案重庆中环建设有限公司两会沱项目经理部2012年2月10日目录一、编制依据1、施工合同文件（包括招投标文件及部分设计文件）2、《两会沱电站实施性施工组织设计》3、《煤矿安全规程实施手册》4、《工程建设标准强制性条文》水利工程部分20125、现行施工技术规范、验收规范和各专业工法6、重庆市巫溪县两会沱水电站工程《工程地质勘察报告》7、《现代煤矿施工现场六大工技术操作标准规范》8、现场施工调查报告9、我单位类似工程施工经验。二、编制说明根据重庆市水利电力建筑勘测设计研究院提供的重庆市巫溪县两会沱水电站工程工程《地质工程勘察报告》提供的资料，在引1+340-引1+590、引3+106-引3+356段有煤层。引1+590-引3+5106段围岩内有有害气体，我公司非常重视，一开始就在各洞配备安全员两名（专职爆破安全员和施工专职安全员），项目部并配备安全经理，对各洞实施监督和督察，同时对1#洞、2#洞配备两名瓦检员，及各种检测仪器，并请公司资质较深的煤矿地质专家现场查看考证，确定煤层段，并指导施工，我部严格按相关要求组织施工，完善与建立了相关制度。目前1#洞上游已施工到引1+640，下游施工到引2+202。均为发现超限瓦斯浓度。为保证瓦斯隧道的施工绝对安全，特编制本专项施工安全技术方案。该方案只针对两会沱引水洞的施工预报、开挖与支护、运输、瓦斯闭封处理措施、通风、瓦期检测、防爆、管理制度、应急预案等内容进行重点编写。三、工程概况巫溪两会沱电站位于长江上游干流左岸一级支流大宁河中上游右岸支流后溪河的上游，是一座以发电和补水为开发任务的四等小（1）型水电站工程，电站装机容量为2MKW。本标包含挡水坝工程、引水隧洞工程、调压井工程、管道槽工程、厂房及金属结构安装工程等。引水洞是自进水口闸后渐变段至调压井底洞段之间为引水隧洞，总长11311m，纵坡比i=0.2%，隧洞进口底板高程614.4m，出口底板高程为592m。隧洞设计引用流量为22m3/s，隧洞为有压隧洞，断面主要采用圆形，洞净直径3.8m。（1）地形地貌隧洞沿线呈岩溶中山地貌景观，垂直后溪河的冲沟与山脊平行分布，沟底高程700～850m，山脊高程950～1350m，沿线切割较深的冲沟有坛子口冲沟、石垫溪冲沟、芭蕉园冲沟、梅子沱冲沟等，除各冲沟底隧洞埋深在80m左右外，绝大部分洞段埋深在100～500m以上，全线上覆岩体厚度均满足成洞要求。（2）地层岩性隧洞沿线穿越地层三叠系下统嘉陵江组、大冶组与二叠系地层，其中隧洞进出口均为嘉陵江组地层。岩性为灰岩、白云质灰岩、泥质白云岩、白云质角砾岩等。嘉陵江组（T1j）：厚702～996m，共分六段灰色中厚层灰岩、白云质灰岩、灰质白云岩夹白云质角砾岩。下三叠统嘉陵江组第六段（T1j6）深灰色中厚层状微晶灰岩夹少量角砾状灰岩、白云质灰岩。厚﹥100m。嘉陵江组第五段（T1j5）深灰杂少量灰黑色厚层块状白云质角砾岩，角砾成份主要为微晶灰岩、泥灰岩及白云岩，少量为砂岩，钙泥质胶结。厚20～30m。嘉陵江组第四段（T1j4）深灰色中厚层微晶灰岩、白云质灰岩夹少量角砾状灰岩，厚65～90m。嘉陵江组三段（T1j3）深灰杂少量灰黑色厚层块状白云质角砾岩，角砾成份主要为微晶灰岩、泥灰岩及白云岩，少量为砂岩，钙泥质胶结。厚15～60m，向下游厚度逐渐增加。嘉陵江组第二段（T1j2）浅灰、灰黄色薄～中厚层泥质白云岩夹少量页岩、泥灰岩。厚8～13m，向下游厚度逐渐增加。。嘉陵江组第一段（T1j1）灰、深灰色杂紫红色中厚层状微晶灰岩夹少量薄～中层状白云质灰岩、泥灰岩及页岩。厚200～250m。大冶组（T1d）：总厚622m，共分四段上部浅灰、肉红色厚层～块状灰岩；中、下部褐灰、深灰色页状泥质灰岩与中厚层灰岩互层，间夹厚层灰岩和页岩。（T1d4），分两层T1d4-2灰色薄～中厚层灰岩、含泥质灰岩、泥质灰岩、白云岩及页岩不等厚互层。厚63.05m。T1d4-1灰色薄～中厚层灰岩、含泥质灰岩夹紫灰色泥质灰岩及少量极薄层页岩。厚149.25m。大冶组第三段（T1d3）上部灰色块状灰岩，夹紫灰色泥质灰岩，厚21m；中部紫红色块状泥质灰岩，厚度37m；下部浅灰色块状灰岩，厚度10.9m。厚68.9m。大冶组第二段（T1d2）灰绿色、紫灰色泥...
