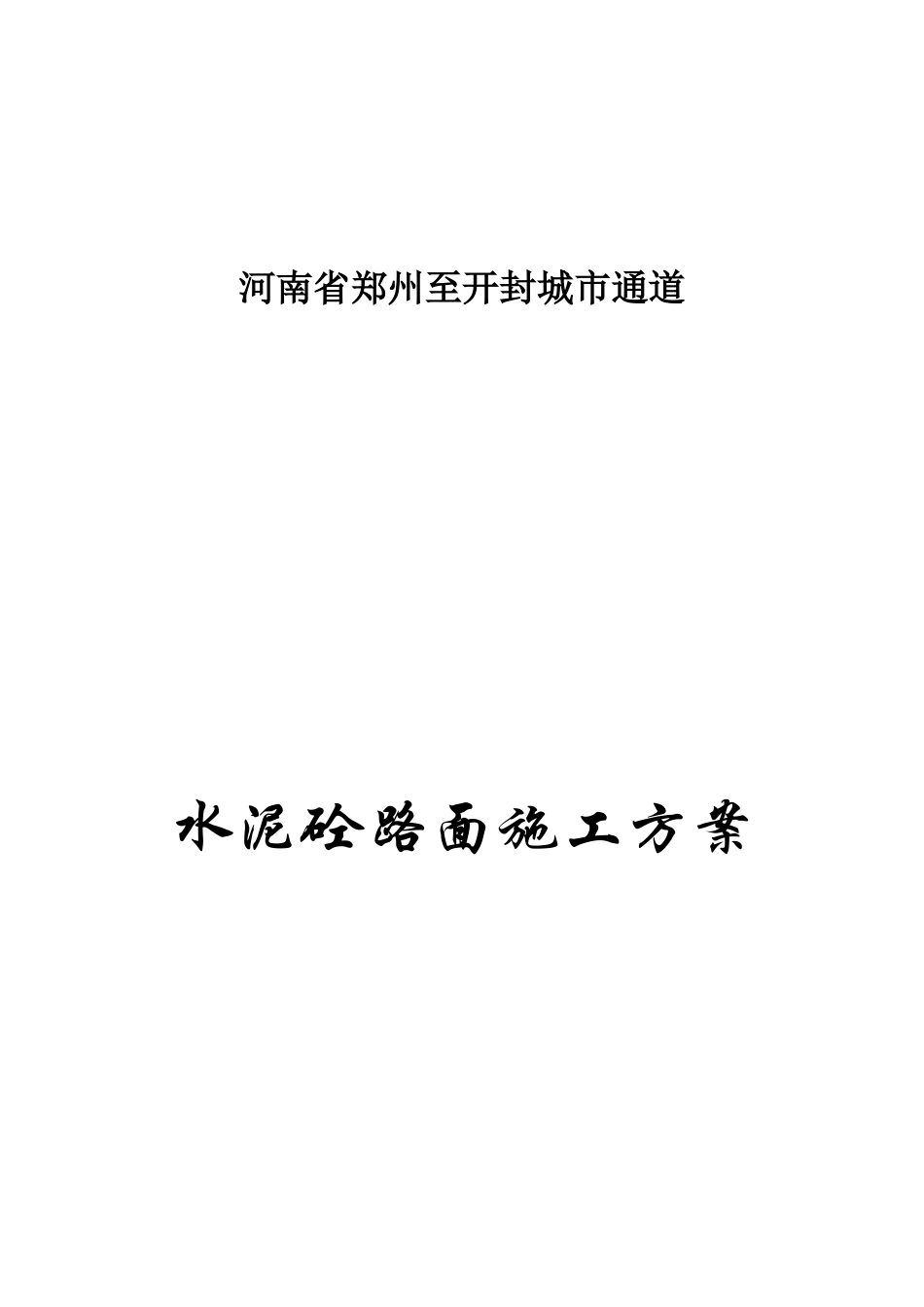

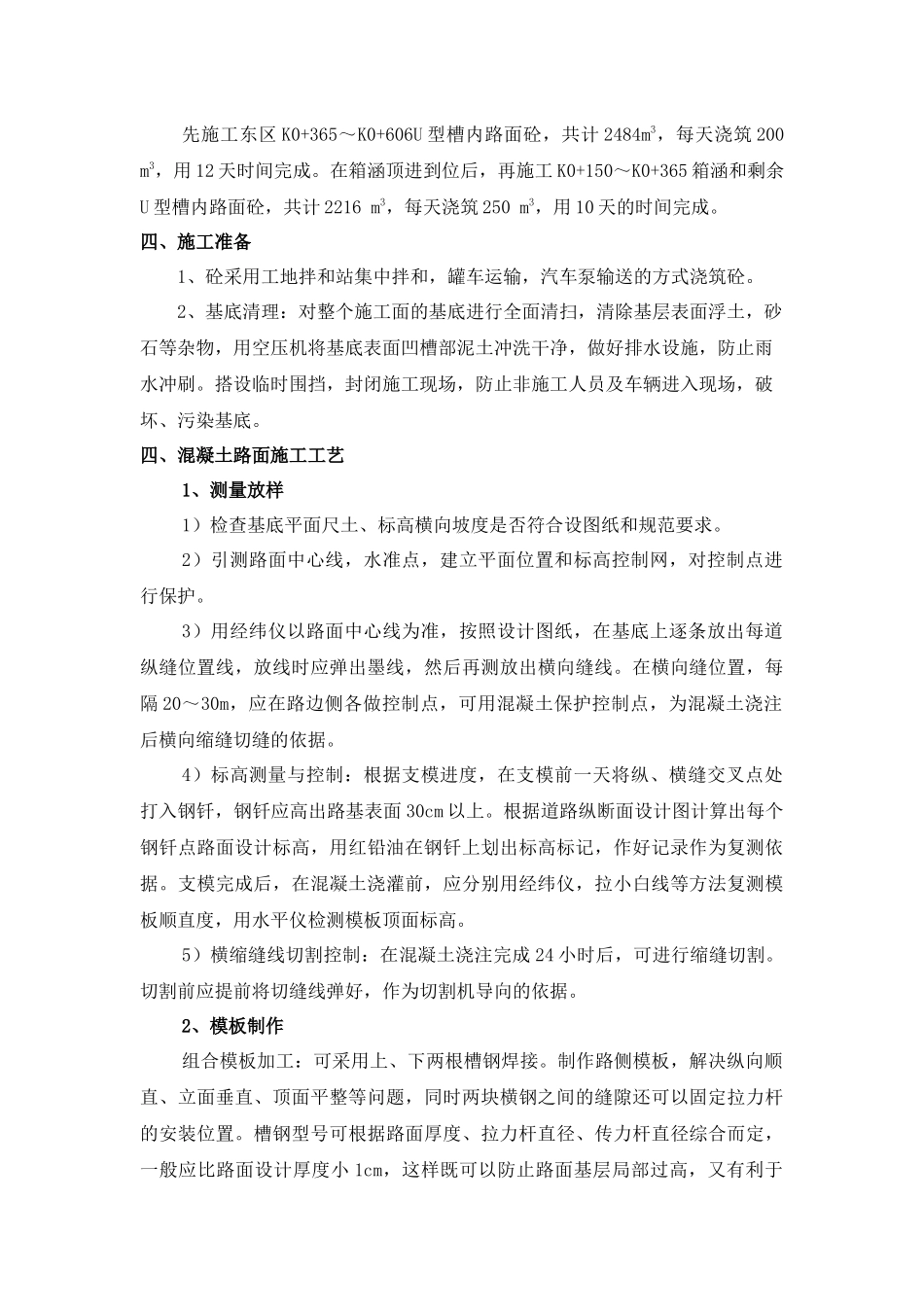

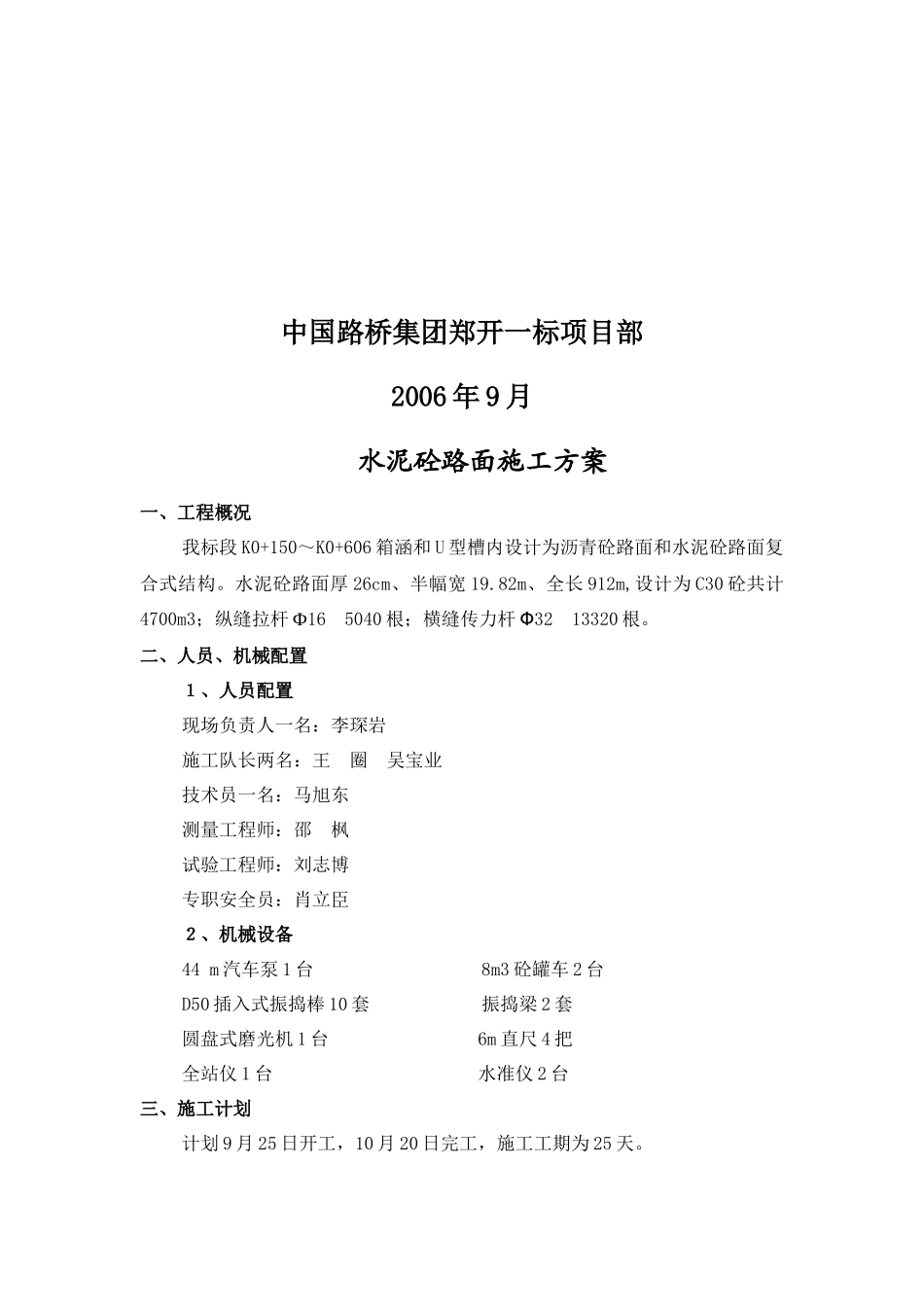

河南省郑州至开封城市通道水泥砼路面施工方案中国路桥集团郑开一标项目部2006年9月水泥砼路面施工方案一、工程概况我标段K0+150～K0+606箱涵和U型槽内设计为沥青砼路面和水泥砼路面复合式结构。水泥砼路面厚26cm、半幅宽19.82m、全长912m,设计为C30砼共计4700m3；纵缝拉杆Ф165040根；横缝传力杆Φ3213320根。二、人员、机械配置１、人员配置现场负责人一名：李琛岩施工队长两名：王圈吴宝业技术员一名：马旭东测量工程师：邵枫试验工程师：刘志博专职安全员：肖立臣２、机械设备44m汽车泵1台8m3砼罐车2台D50插入式振捣棒10套振捣梁2套圆盘式磨光机1台6m直尺4把全站仪1台水准仪2台三、施工计划计划9月25日开工，10月20日完工，施工工期为25天。先施工东区K0+365～K0+606U型槽内路面砼，共计2484m3，每天浇筑200m3，用12天时间完成。在箱涵顶进到位后，再施工K0+150～K0+365箱涵和剩余U型槽内路面砼，共计2216m3，每天浇筑250m3，用10天的时间完成。四、施工准备1、砼采用工地拌和站集中拌和，罐车运输，汽车泵输送的方式浇筑砼。2、基底清理：对整个施工面的基底进行全面清扫，清除基层表面浮土，砂石等杂物，用空压机将基底表面凹槽部泥土冲洗干净，做好排水设施，防止雨水冲刷。搭设临时围挡，封闭施工现场，防止非施工人员及车辆进入现场，破坏、污染基底。四、混凝土路面施工工艺1、测量放样1）检查基底平面尺土、标高横向坡度是否符合设图纸和规范要求。2）引测路面中心线，水准点，建立平面位置和标高控制网，对控制点进行保护。3）用经纬仪以路面中心线为准，按照设计图纸，在基底上逐条放出每道纵缝位置线，放线时应弹出墨线，然后再测放出横向缝线。在横向缝位置，每隔20～30m，应在路边侧各做控制点，可用混凝土保护控制点，为混凝土浇注后横向缩缝切缝的依据。4）标高测量与控制：根据支模进度，在支模前一天将纵、横缝交叉点处打入钢钎，钢钎应高出路基表面30cm以上。根据道路纵断面设计图计算出每个钢钎点路面设计标高，用红铅油在钢钎上划出标高标记，作好记录作为复测依据。支模完成后，在混凝土浇灌前，应分别用经纬仪，拉小白线等方法复测模板顺直度，用水平仪检测模板顶面标高。5）横缩缝线切割控制：在混凝土浇注完成24小时后，可进行缩缝切割。切割前应提前将切缝线弹好，作为切割机导向的依据。2、模板制作组合模板加工：可采用上、下两根槽钢焊接。制作路侧模板，解决纵向顺直、立面垂直、顶面平整等问题，同时两块横钢之间的缝隙还可以固定拉力杆的安装位置。槽钢型号可根据路面厚度、拉力杆直径、传力杆直径综合而定，一般应比路面设计厚度小1cm，这样既可以防止路面基层局部过高，又有利于拆模。上、下型钢之间设置通缝，通缝用木条封堵，用以解决拉杆、横向传力杆安装。型钢焊口必须打磨平整，保证型钢立面平整，上口平直。3、模板安装1）、模板安装部位：模板只需安装在纵向及横向施工缝上，即横向所有支模部位均为施工缝，横向缝不需切割填缝，只需拆模后在其上半部涂刷沥青，使二次灌混凝土与原有混凝土上半部由沥青隔开，自然形成缩缝。2）、安装模板：根据路面基层表面上弹划的墨线，确定模板横向位置，利用钢钎标高点临时固定模板。模板背后用6cm×9cm水平木带与两组模板中央钢钎处水平带，通过长度2m左右的10cm×10cm方木，用木楔塞紧，模板上口用Φ6钢筋通过花栏螺栓连接，调整松紧度，调节模板的顺直度、竖直度，模板顶面标高由铁片、钢筋头调整。模板中间的通缝用木条封堵，预留拉杆孔眼。安装完毕，检查合格后，涂刷脱模剂。模板系统拆装方便，可循环周转使用。3）拆模：混凝土浇灌12小时后即可拆模。拆模时拆去支撑、木楔、螺栓、钢钎，用大锤震松模板脱离混凝土。拆模时不要损坏混凝土棱角，局部不易拆卸的模板可用倒链向外牵拉，避免损坏成型混凝土，拆完模板及时清理，以备再次使用。4）支模顺序：支模顺序与混凝土浇灌安排相关联，可采用跳跃式支模，流水浇灌混凝土的施工方法，其主要特点是利用浇筑完成已凝固的混凝土当做模板，在混凝土表面上铺一层胶皮即可行走振动梁。这样有无模板均能保证每工班都支模、灌混凝土，形成流水施工。4...
