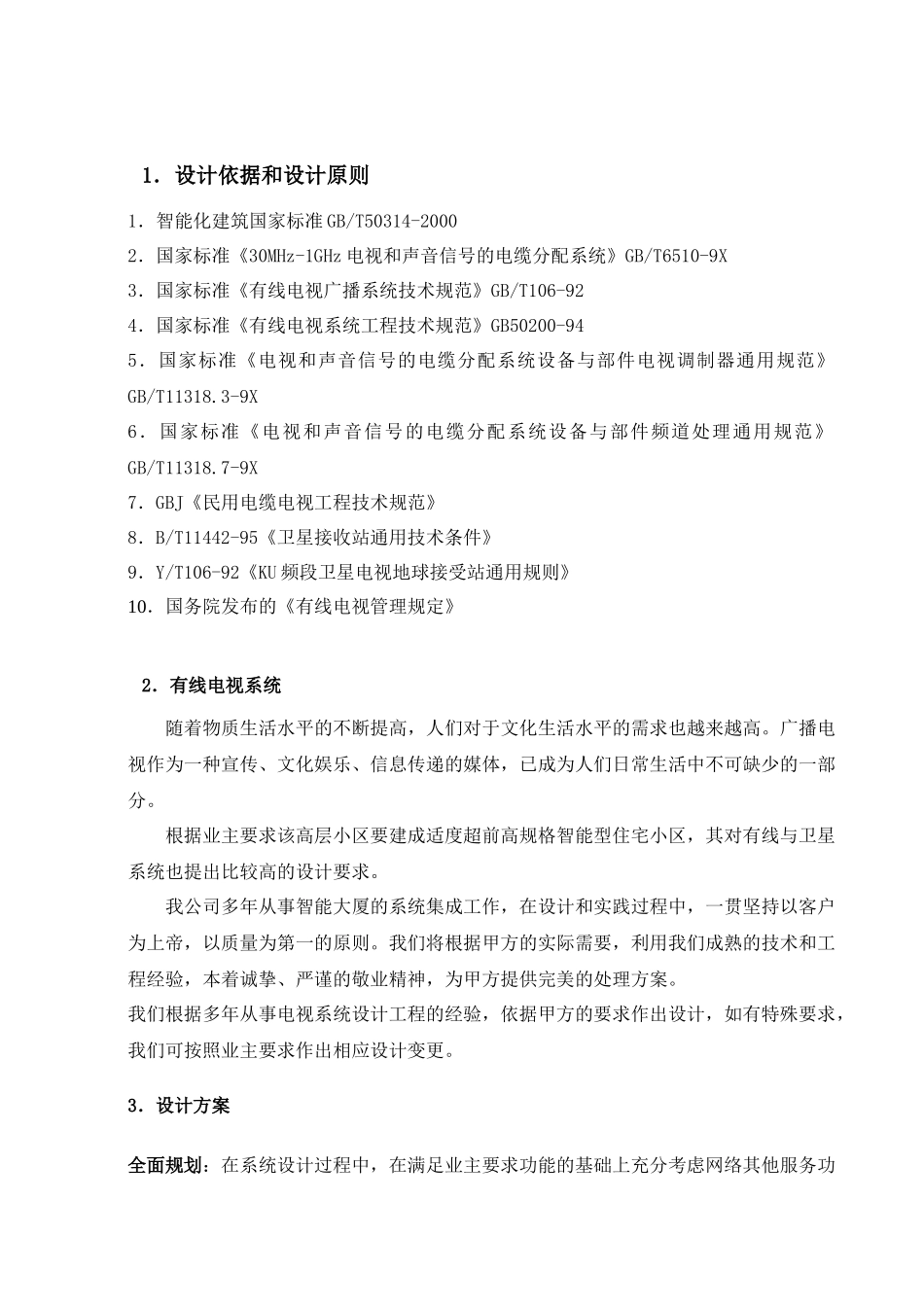

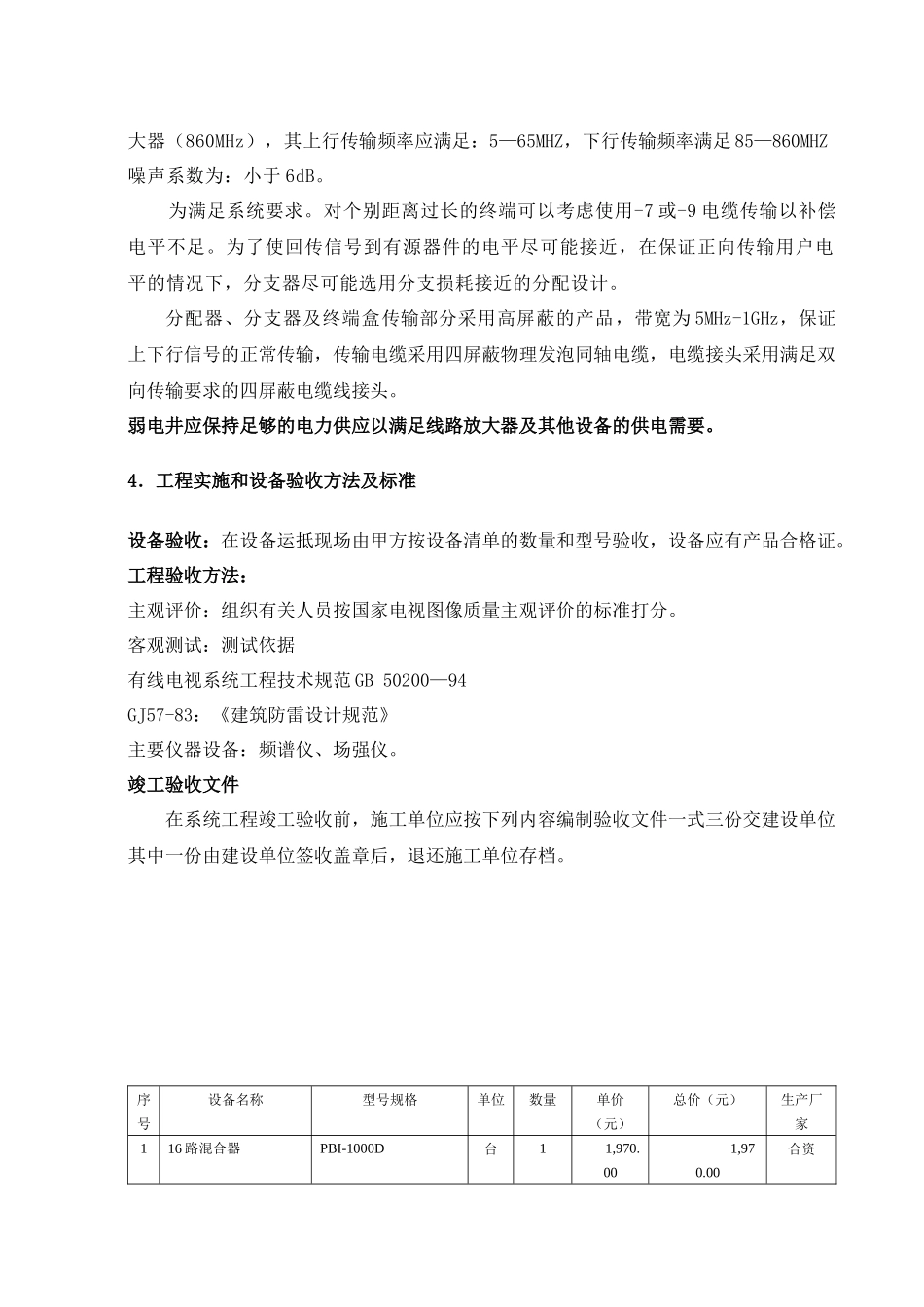

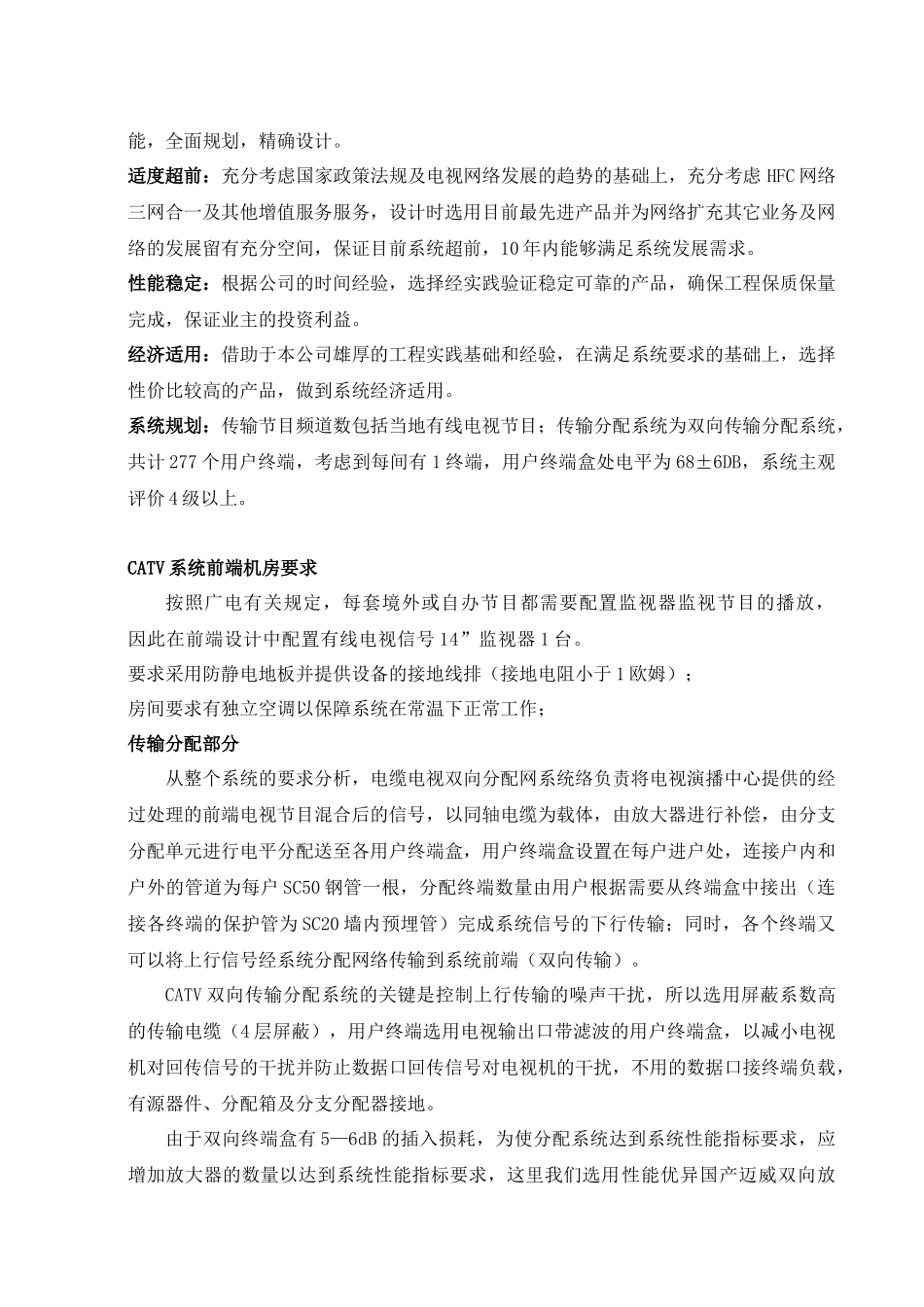

1．设计依据和设计原则1．智能化建筑国家标准GB/T50314-20002．国家标准《30MHz-1GHz电视和声音信号的电缆分配系统》GB/T6510-9X3．国家标准《有线电视广播系统技术规范》GB/T106-924．国家标准《有线电视系统工程技术规范》GB50200-945．国家标准《电视和声音信号的电缆分配系统设备与部件电视调制器通用规范》GB/T11318.3-9X6．国家标准《电视和声音信号的电缆分配系统设备与部件频道处理通用规范》GB/T11318.7-9X7．GBJ《民用电缆电视工程技术规范》8．B/T11442-95《卫星接收站通用技术条件》9．Y/T106-92《KU频段卫星电视地球接受站通用规则》10．国务院发布的《有线电视管理规定》2．有线电视系统随着物质生活水平的不断提高，人们对于文化生活水平的需求也越来越高。广播电视作为一种宣传、文化娱乐、信息传递的媒体，已成为人们日常生活中不可缺少的一部分。根据业主要求该高层小区要建成适度超前高规格智能型住宅小区，其对有线与卫星系统也提出比较高的设计要求。我公司多年从事智能大厦的系统集成工作，在设计和实践过程中，一贯坚持以客户为上帝，以质量为第一的原则。我们将根据甲方的实际需要，利用我们成熟的技术和工程经验，本着诚挚、严谨的敬业精神，为甲方提供完美的处理方案。我们根据多年从事电视系统设计工程的经验，依据甲方的要求作出设计，如有特殊要求，我们可按照业主要求作出相应设计变更。3．设计方案全面规划：在系统设计过程中，在满足业主要求功能的基础上充分考虑网络其他服务功能，全面规划，精确设计。适度超前：充分考虑国家政策法规及电视网络发展的趋势的基础上，充分考虑HFC网络三网合一及其他增值服务服务，设计时选用目前最先进产品并为网络扩充其它业务及网络的发展留有充分空间，保证目前系统超前，10年内能够满足系统发展需求。性能稳定：根据公司的时间经验，选择经实践验证稳定可靠的产品，确保工程保质保量完成，保证业主的投资利益。经济适用：借助于本公司雄厚的工程实践基础和经验，在满足系统要求的基础上，选择性价比较高的产品，做到系统经济适用。系统规划：传输节目频道数包括当地有线电视节目；传输分配系统为双向传输分配系统，共计277个用户终端，考虑到每间有1终端，用户终端盒处电平为68±6DB，系统主观评价4级以上。CATV系统前端机房要求按照广电有关规定，每套境外或自办节目都需要配置监视器监视节目的播放，因此在前端设计中配置有线电视信号14”监视器1台。要求采用防静电地板并提供设备的接地线排（接地电阻小于1欧姆）；房间要求有独立空调以保障系统在常温下正常工作；传输分配部分从整个系统的要求分析，电缆电视双向分配网系统络负责将电视演播中心提供的经过处理的前端电视节目混合后的信号，以同轴电缆为载体，由放大器进行补偿，由分支分配单元进行电平分配送至各用户终端盒，用户终端盒设置在每户进户处，连接户内和户外的管道为每户SC50钢管一根，分配终端数量由用户根据需要从终端盒中接出（连接各终端的保护管为SC20墙内预埋管）完成系统信号的下行传输；同时，各个终端又可以将上行信号经系统分配网络传输到系统前端（双向传输）。CATV双向传输分配系统的关键是控制上行传输的噪声干扰，所以选用屏蔽系数高的传输电缆（4层屏蔽），用户终端选用电视输出口带滤波的用户终端盒，以减小电视机对回传信号的干扰并防止数据口回传信号对电视机的干扰，不用的数据口接终端负载，有源器件、分配箱及分支分配器接地。由于双向终端盒有5—6dB的插入损耗，为使分配系统达到系统性能指标要求，应增加放大器的数量以达到系统性能指标要求，这里我们选用性能优异国产迈威双向放大器（860MHz），其上行传输频率应满足：5—65MHZ，下行传输频率满足85—860MHZ噪声系数为：小于6dB。为满足系统要求。对个别距离过长的终端可以考虑使用-7或-9电缆传输以补偿电平不足。为了使回传信号到有源器件的电平尽可能接近，在保证正向传输用户电平的情况下，分支器尽可能选用分支损耗接近的分配设计。分配器、分支器及终端盒传输部分采用高屏蔽的产品，带宽为5MHz-1GHz，保证上下行信号的正常传输，传输电缆采用四屏蔽物理发泡同...
