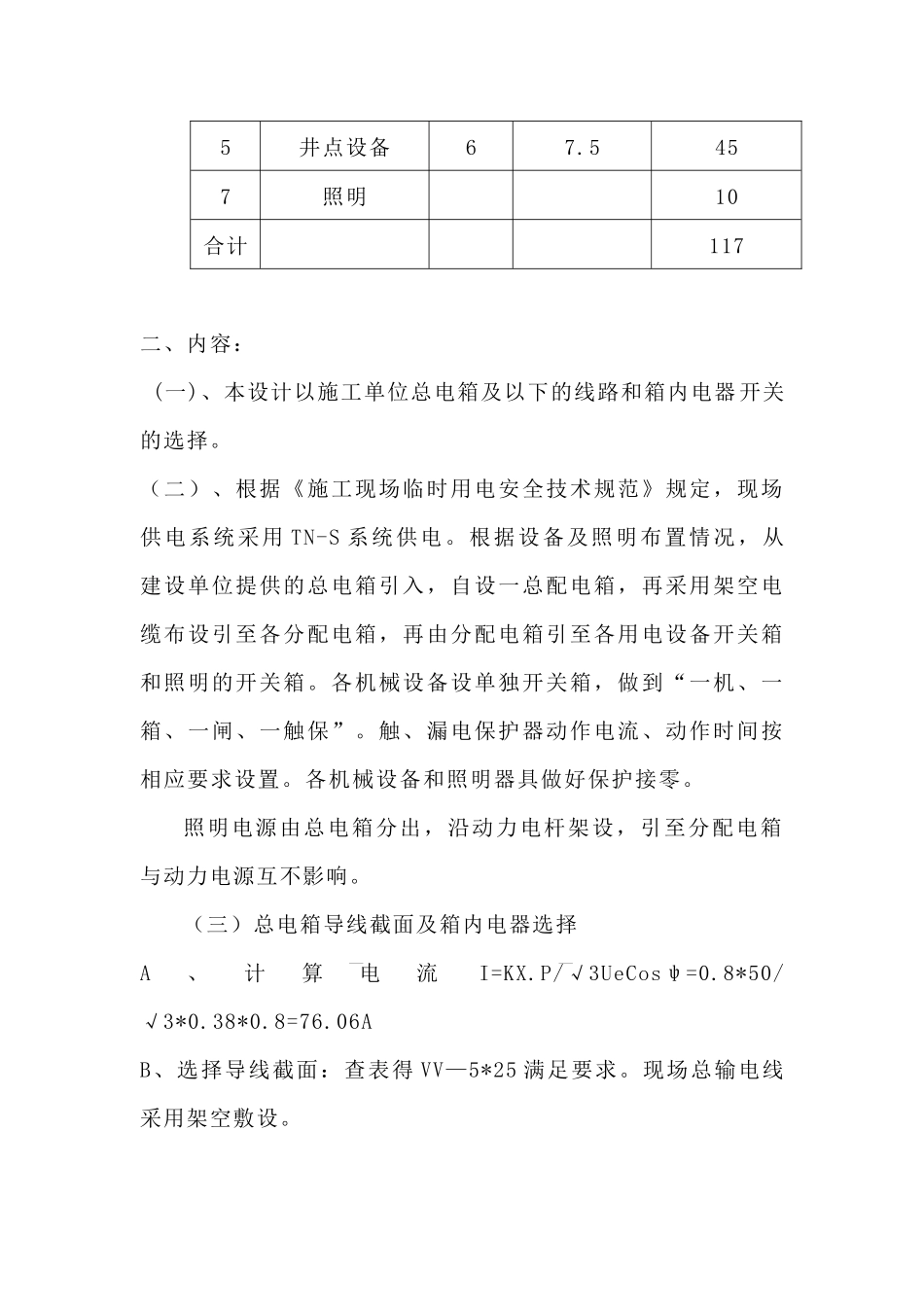

施工用电专项方案一、工程概况杭州市九沙大道（杭海路～九堡镇政府）道路工程，道路工程起点桩号为K0+015.776，终点桩号为K0+590.000，全长约574.224m，道路红线宽度为50m,为城市主干路,设计车速为60Km/h，路面设计年限为15年,路面结构设计标准荷载为BZZ-100。施工临时用电通过对施工现场实地勘察、测量、测定电源进线，设立总配电箱，其线路、分配电箱、开关箱方案如下：1、原则和依据：本工程施工现场临时用电严格按照建设部《施工现场临时用电安全技术规范》（JGJ46—2005）要求布置。其线路和电器适应和满足工程整体和阶段性的需要。在安全可靠的前提下，便于安装、架设、操作、使用。2、施工现场用电统计（见表）序号设备数量单台功率（KW）合计功率（KW）1电焊机222442搅拌机1664水泵43125井点设备67.5457照明10合计117二、内容：(一)、本设计以施工单位总电箱及以下的线路和箱内电器开关的选择。（二）、根据《施工现场临时用电安全技术规范》规定，现场供电系统采用TN-S系统供电。根据设备及照明布置情况，从建设单位提供的总电箱引入，自设一总配电箱，再采用架空电缆布设引至各分配电箱，再由分配电箱引至各用电设备开关箱和照明的开关箱。各机械设备设单独开关箱，做到“一机、一箱、一闸、一触保”。触、漏电保护器动作电流、动作时间按相应要求设置。各机械设备和照明器具做好保护接零。照明电源由总电箱分出，沿动力电杆架设，引至分配电箱与动力电源互不影响。（三）总电箱导线截面及箱内电器选择A、计算电流I=KX.P/√3UeCosψ=0.8*50/√3*0.38*0.8=76.06AB、选择导线截面：查表得VV—5*25满足要求。现场总输电线采用架空敷设。C、ZDX内电器设备的选择开关选用HR5—200/3，其熔断电流为200A，漏电保护器为DZ10L—200/330，其漏电动作电流小于75mA，漏电动作时间小于0.1S。（四）、1FDX导线截面及箱内电器选择。A、计算电流I=P/√3UeCosψ=0.9*34/√3*0.38*0.7=66.52AB、选择导线截面：查表得VV—4*16满足要求。C、1FDX箱内电器设备的选择开关选用HR5—100/3，其熔断电流为60A，漏电保护器为DZ10L—100/3，其漏电动作电流小于50mA，漏电动作时间小于0.1S。输出自动开关分别为DZ10—100/3和DZ10—40/3。（五）、2FDX（临时机械备用箱）导线截面及箱内电器选择。A、计算电流I=P/√3UeCosψ=0.9*12/√3*0.38*0.7=23.47AB、选择导线截面：查表得VV—4*6满足要求。C、2FDX箱内电器设备的选择开关选用HR5—100/3，其熔断电流为60A，漏电保护器为DZ10L—100/3，其漏电动作电流小于50mA，漏电动作时间小于0.1S。输出自动开关分别为DZ10—40/3和DZ10—40/3。（六）、照明分配箱导线截面及箱内电器选择。A、计算电流I=P/√3UeCosψ=0.9*10/√3*0.38*0.7=19.56AB、选择导线截面：查表得VV—4*4满足要求。C、照明分配箱内电器设备的选择开关选用HR5—100/3，其熔断电流为30A，漏电保护器为DZ10L—40/3，其漏电动作电流小于30mA，漏电动作时间小于0.1S。输出自动开关分别为DZ10—30和DZ10—30。（七）、开关箱导线截面及箱内电器的选择（1）K1至电焊机导线截面及开关箱内电器的选择：A、计算电流I=P/√3UeCosψ28/√3*0.38*0.7=60.86AB、选择导线截面：查表得VV—3*16满足要求。C、K1内电器设备的选择开关选用HR2—100/3，其熔断电流为100A，漏电保护器为DZ10L—100/3，其漏电动作电流小于30mA，漏电动作时间小于0.1S。（2）K2至搅拌机的导线截面及箱内电器的选择：A、计算电流I=P/√3UeCosψ=6/√3*0.38*0.7=13.04AB、选择导线截面：查表得VV—4*4满足要求。C、K2内电器设备的选择开关选用HK3—30/3，其熔断电流为30A，漏电保护器为DZ10L—40/3，其漏电动作电流小于30mA，漏电动作时间小于0.1S。（3）K3至园锯机的导线截面及箱内电器的选择：A、计算电流I=P/√3UeCosψ=3/√3*0.38*0.7=6.5AB、选择导线截面：查表得VV—4*2.5满足要求。C、K3内电器设备的选择开关选用HK3—30/3，其熔断电流为30A，漏电保护器为DZ15L—30/3，其漏电动作电流小于30mA，漏电动作时间小于0.1S。（4）K4至水泵的导线截面及箱内电器的选择：A、计算电流I=P/√3UeCosψ=3/√3*0.38*0.7=6.5AB、选择导线截...
