某航道整治工程临时用电方案VIP免费

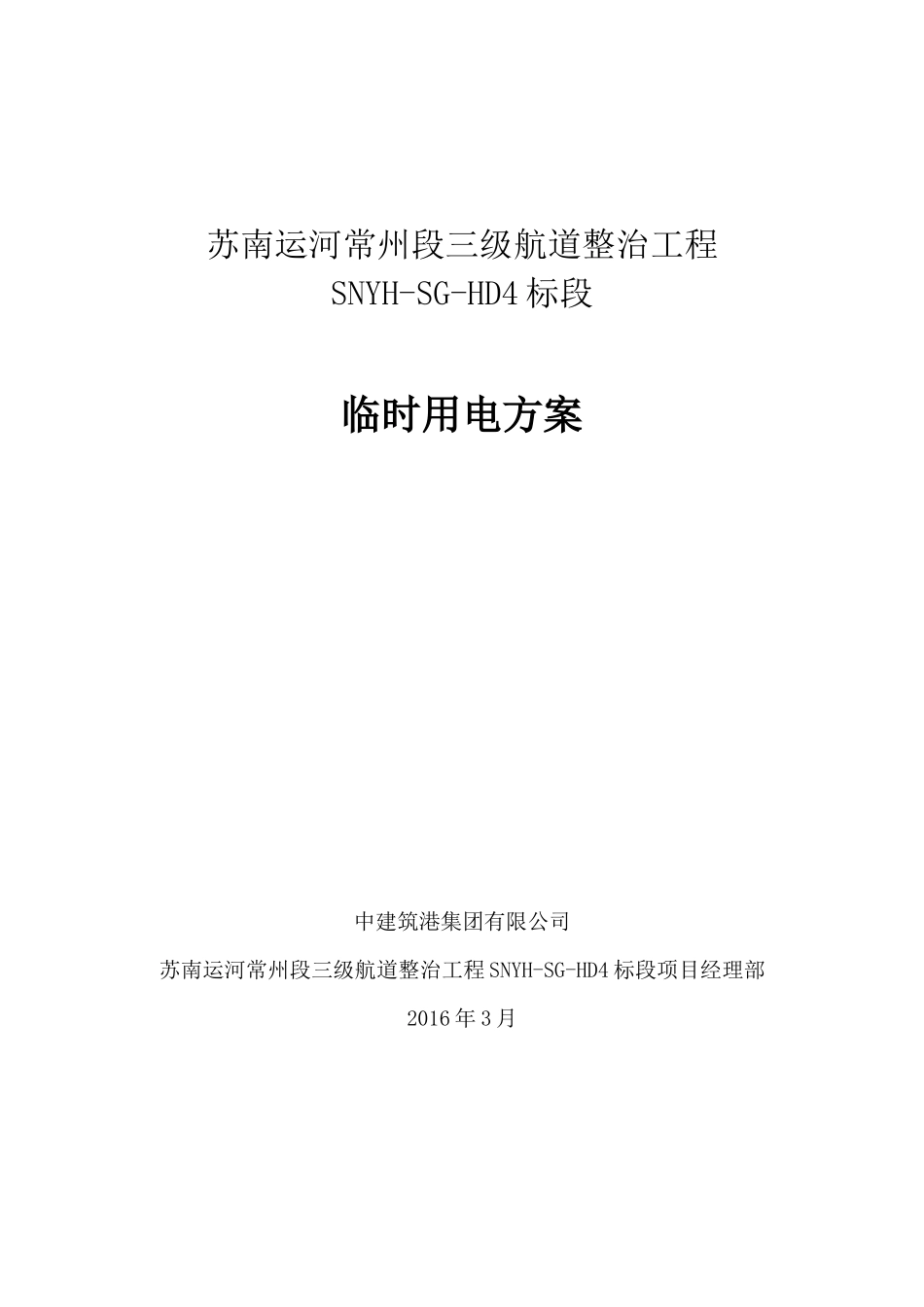

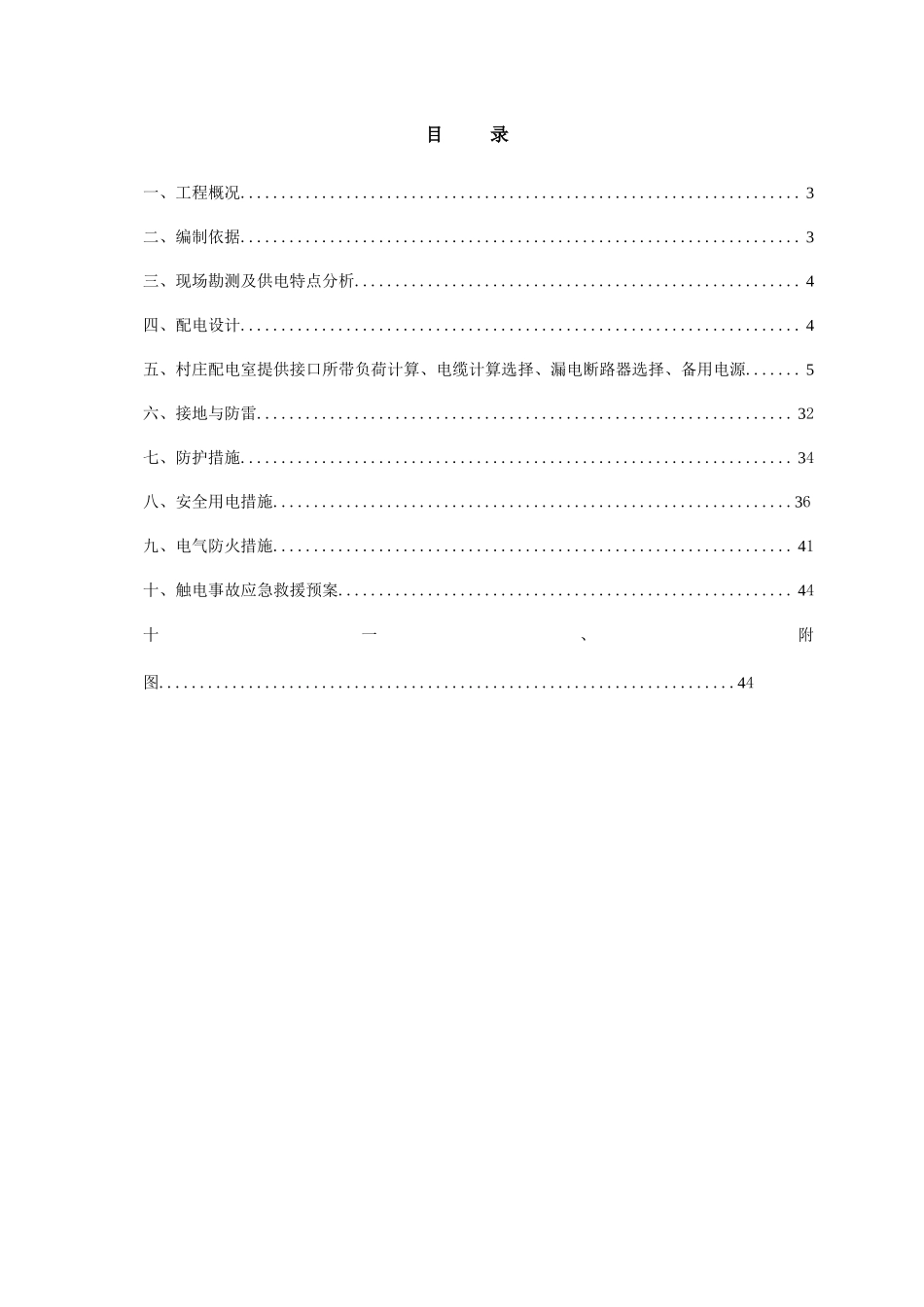

苏南运河常州段三级航道整治工程SNYH-SG-HD4标段临时用电方案中建筑港集团有限公司苏南运河常州段三级航道整治工程SNYH-SG-HD4标段项目经理部2016年3月目录一、工程概况.....................................................................3二、编制依据.....................................................................3三、现场勘测及供电特点分析.......................................................4四、配电设计.....................................................................4五、村庄配电室提供接口所带负荷计算、电缆计算选择、漏电断路器选择、备用电源.......5六、接地与防雷..................................................................32七、防护措施....................................................................34八、安全用电措施................................................................36九、电气防火措施................................................................41十、触电事故应急救援预案........................................................44十一、附图.......................................................................44苏南运河常州段三级航道整治工程SNYH-SG-HD4标段临时用电方案一、工程概况1.1项目名称苏南运河常州段三级航道整治工程SNYH-SG-HD4标段1.2工程位置及规模1.2.1工程位置苏南运河戚墅堰段(38K+040-41K+387)航道整治起于常州运河改线段终点，讫于常合高速圩墩大桥，整治总里程长3.347km。1.2.2建设标准及规模本次航道工程按照三级标准进行设计，最大设计船舶等级为1000吨级，航道底宽不小于60米，口宽不小于80m，最小通航水深3.2米，最小弯曲半径480米，设计最大船舶等级1000吨。1.3施工周期合同总工期12个月1.4工程临时用电设备该工程临时用电设备主要有桩机、电焊机、空调、切断机、弯曲机、振捣电机、实验室用电设备、生活照明等。二、编制依据低压配电设计规范GB50054-2011建筑工程施工现场供电安全规范GB50194-93施工现场临时用电安全技术规范JGJ46-2005交流电气装置的接地设计规范GB50065-2011用电安全导则GB13869-2008《建筑工程计算手册》三、现场勘测及供电特点分析1、用电设备负荷的流动性、季节性、时间性强、负荷布局分散且不均等、线路，电压损耗较大。2、施工线路长，附近村庄多处可供电，且提供电量满足施工要求。为了避免线路过长存在的供电质量和安全问题，采用就近解决施工用电，不再单独设置变压器。3、备用电源380/220V（200KW）发电机组一台。4、临时用电的线路走向、电缆规格、电缆敷设方式、配电箱布局、配电箱的标准配置见临时用电总平面布置图，总配电箱供电系统图，分配电箱供电系统图，总配电箱、分配电箱标准配置图。四、配电设计1、根据本项目现场用电设备负荷布置情况，在附近村庄就近协调9处供电接口，每个接口由村配电室引出，配电室已经设置隔离开关和漏电保护器，不再设置配电箱，在每处接口引至现场处各设置总配电箱一个。全部临时供电线路如下：⑴村庄配电室250A接口至sbjgy总配电箱线路；⑵sbjgy总配电箱至sbjgy1##7分电箱线路；⑶xmb总配电箱至xmb1#2#分电箱、sbjge1#2#分电箱;(4)村庄配电室160A接口至sbjge总配电箱线路；(5)sbjge总配电箱至sbjge3#4#分电箱线路、pcz1#分电箱；(6)村庄配电室400A接口至zje1#总配电箱线路；(7)Zje1#总配电箱至zje1#3#分电箱线路；(8)村庄配电室160A接口至sbjgsi总配电箱线路；(9)sbjgsi总配电箱至sbjgsi1#5#分电箱线路；(10)村庄配电室160A接口至sbjgsan1#总配电箱线路；(11)sbjgsan1#总配电箱至sbjgsan1#4#分电箱线路；(12)村庄配电室400A接口至zjy总配电箱线路；(13)村庄配电室160A接口至sbjgsan2#总配电箱线路；(14)sbjgsan2#总配电箱至sbjgsan5#6#分电箱线路；(15)zjy总配电箱至zjy1#3#分电箱线路；(16)村庄配电室250A接口至zje2#总配电箱线路；(17)Zje2#总配电箱至zje4#5#分电箱线路；2、各路电缆根据现场的情况采用架空或埋地敷设方式。各具体部位的敷设方式、配电箱布置位置及...
