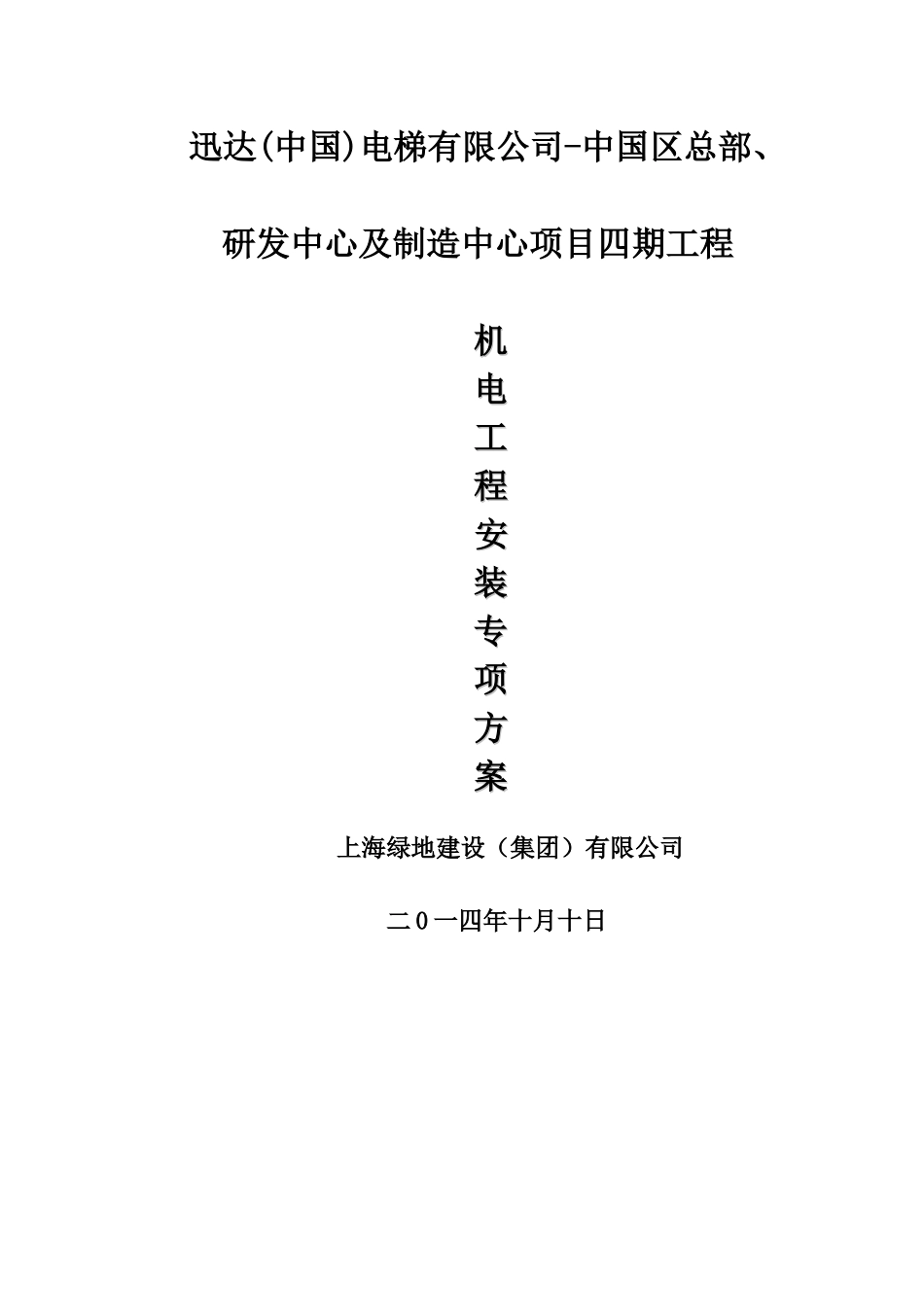

机电工程安装专项方案_第1页
1/29

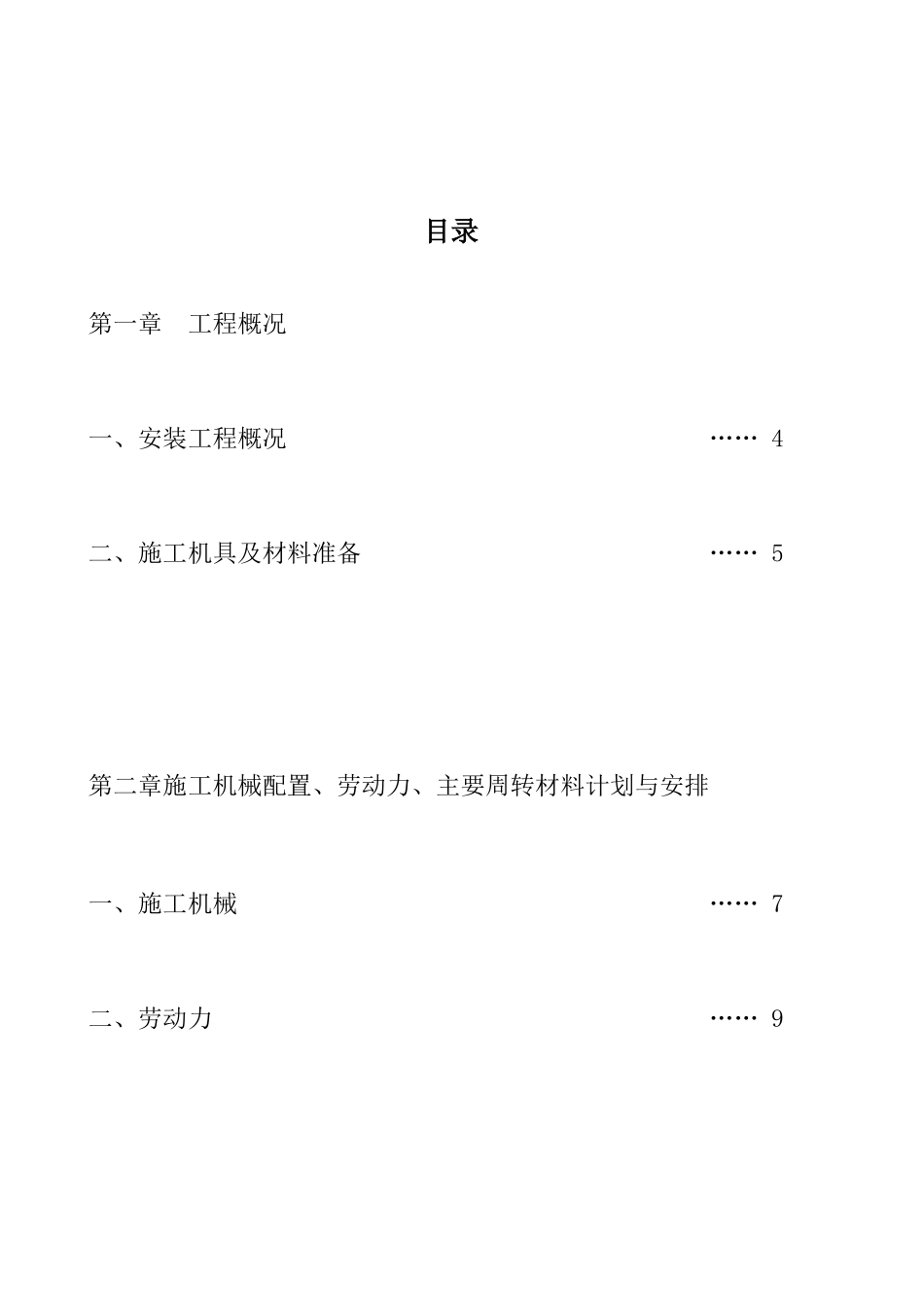

机电工程安装专项方案_第2页
2/29

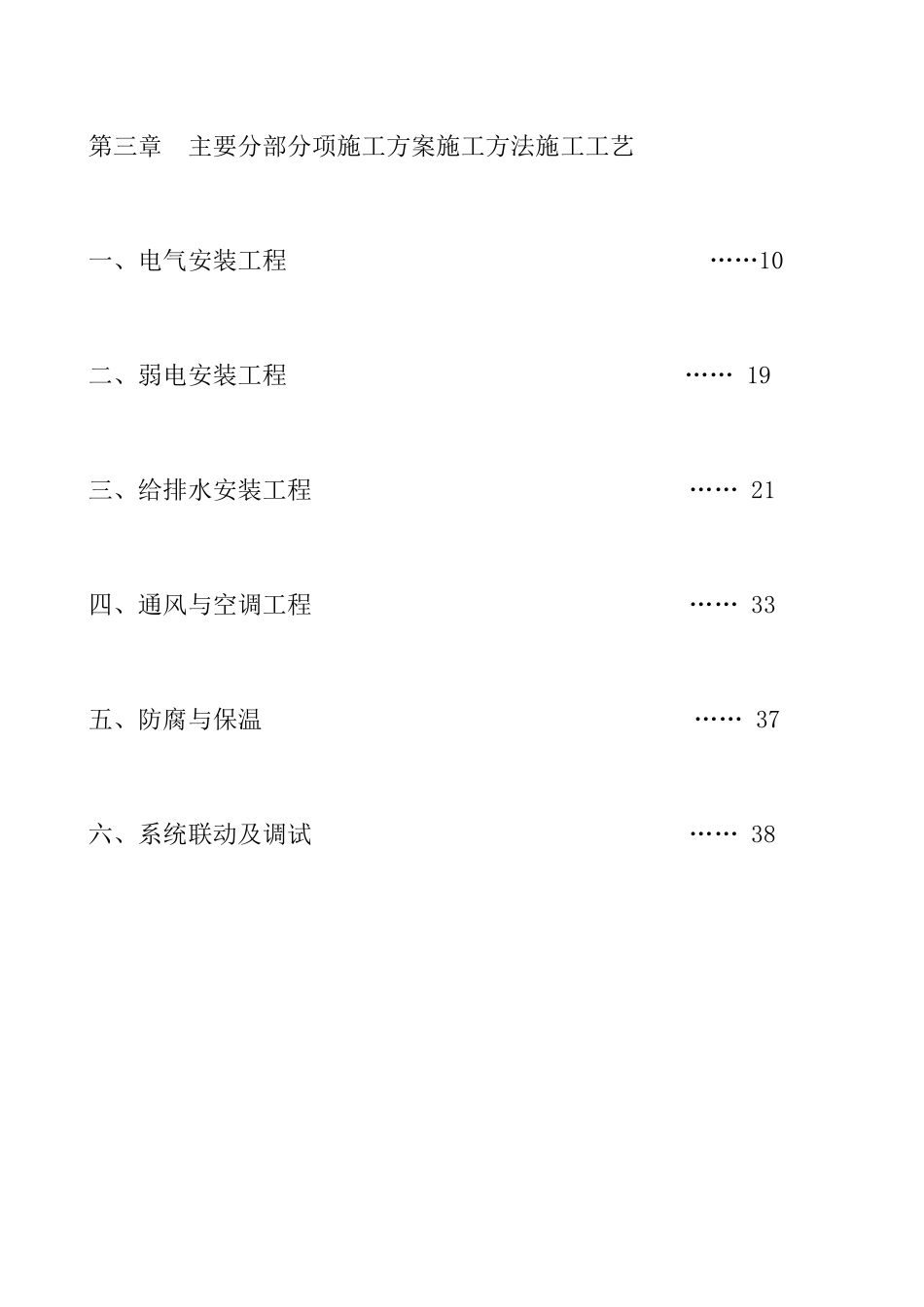

机电工程安装专项方案_第3页
3/29
迅达(中国)电梯有限公司-中国区总部、研发中心及制造中心项目四期工程机机电电工工程程安安装装专专项项方方案案上海绿地建设(集团)有限公司二0一四年十月十日目录第一章工程概况一、安装工程概况……4二、施工机具及材料准备……5第二章施工机械配置、劳动力、主要周转材料计划与安排一、施工机械……7二、劳动力……9第三章主要分部分项施工方案施工方法施工工艺一、电气安装工程……10二、弱电安装工程……19三、给排水安装工程……21四、通风与空调工程……33五、防腐与保温……37六、系统联动及调试……38第一章工程概况第一节、安装工程概况1、电气工程本工程一般工艺设备与照明电源引自联合厂房配变电所,沿桥架敷设。一般照明及插座导线为阻燃型YJV转BV线,并设置PE线,穿焊接钢管或沿桥架敷设。落地式电力配电箱用10#槽钢底座安装,挂(嵌)墙配电箱、组合式电源插座箱安装高度底边离地1.5米。照明采用荧光灯灯具安装为吊装式。照明配电箱回路集中控制,照度设置智能控制。工程按第二类防雷设计,接地形式TN-S系统,所有电气设备的外露可导电部分,以及照明灯具均需与PE线有可靠的电气联结。中性线N和保护线PE从低压变配电柜处严格分开。防雷接地、电气工作接地、弱电(自控专业)工作接地、安全保护接地等共用接地装置,接地装置的接地电阻不大于1Ω。所有露出屋面的设备、高出屋面的金属构件、扶梯等就近与避雷带可靠焊接。建筑物内的设备、管道、构架、电缆金属外皮、钢屋架、钢窗等较大金属物及突出屋面的放散管、风管等金属物,均应联结到放闪电感应的接地装置上。建筑物内的PE干线、电气装置总接地导体或端子排、金属管道、金属构件、总等电位联结端子、配电箱局部等电位等均做等电位联结。2、给排水工程主要内容:生活给水系统、热水系统、消防给水系统、排水系统、虹吸雨水系统、中水及雨水收集系统、废水处理系统。给水系统:厂区给水采用钢丝网骨架塑料复合管,电热熔焊接,室内采用内涂塑外涂热锌钢管,采用法兰或丝扣连接,卫生间采用优质PP-R水管,热熔连接。热水系统:由地源热泵系统经板交加热供给,屋面热水箱存储热水,水箱保温由余热循环加热,采用内涂塑外热涂锌钢管,管道须做保温处理。消防给水系统:厂区消防给水采用球墨铸铁管,室内DN>100采用热镀锌无缝钢管,法兰连接(二次安装),DN≤100采用内外热镀锌钢管,丝扣配件连接。排水系统:室外雨污分流,室内污废分流。生活污废水接入室外污水管,雨水接入室外雨水管道。厂区排水管采用FRPP增强聚丙烯加筋波纹管,室内排水管采用硬聚氯乙烯塑料排水管及配件。虹吸雨水系统:采用HDPE塑料管及配件。中水及雨水收集系统:厂区中水供水管材采用钢丝网骨架塑料复合管,电热熔焊接。室内中水供水管材采用涂塑钢管。废水处理系统:系统采用PLC控制,管道采用化工级UPVC管道户外管道采用橡塑保温并外包铝皮保护层。3、通风与空调工程空调冷凝水管采用镀锌钢管,冷冻水管、冷却水管、冷凝水管、采暖热水管工作压力不大于0.8MPa管径不大于DN80均采用镀锌钢管丝扣连接。工作压力大于0.8MPa的各种管道均为无缝钢管。热交换站中的集水器、分水器等需用法兰连接阀门部件时可用无缝钢管。管径大于DN80时采用无缝钢管,焊接或法兰连接,须镀锌处理,二次安装。所有空调冷热水管、膨胀水箱、膨胀管、循环管、空调冷凝水管、阀门附件,保温材料采用B1级橡塑泡沫保温。排烟管道隔热层采用不小于40mm的不燃绝热材料进行隔热。冷冻机房、空调机房等一切眀露管道、风管均要在原保温层外加保护壳,管道用保护壳采用0.5mm铝板,风管用保护壳采用0.5mm镀锌钢板。空调系统KT-C-1、2的车间内送风管采用织物纤维风管制作,其他区域空调通风系统的风管均采用镀锌钢板制作。排烟风管、补风风管使用不燃型材料,耐火极限1.0h。送风系统风管、防排烟系统风管材质采用镀锌钢板。4、动力系统主要内容:压缩空气管道系统、天然气管道系统、余热回收管道系统。压缩空气管道架空环状布置,管道由空压站房管道接来,系统中管径>40采用无缝钢管,热镀锌法兰连接,管径≤40,使用低压流体输送镀锌焊接钢管螺纹连接。天然气管道由厂区管...
