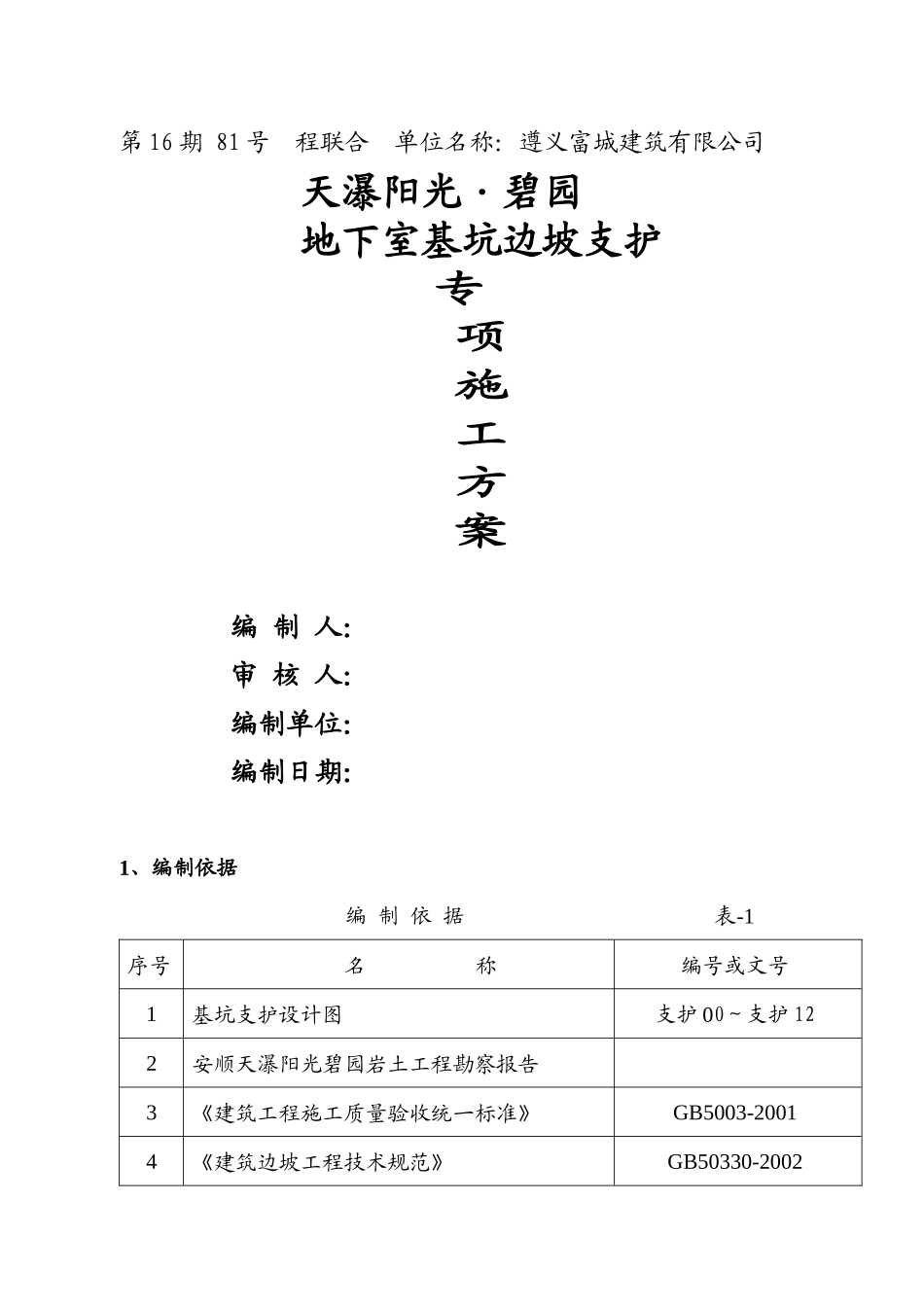

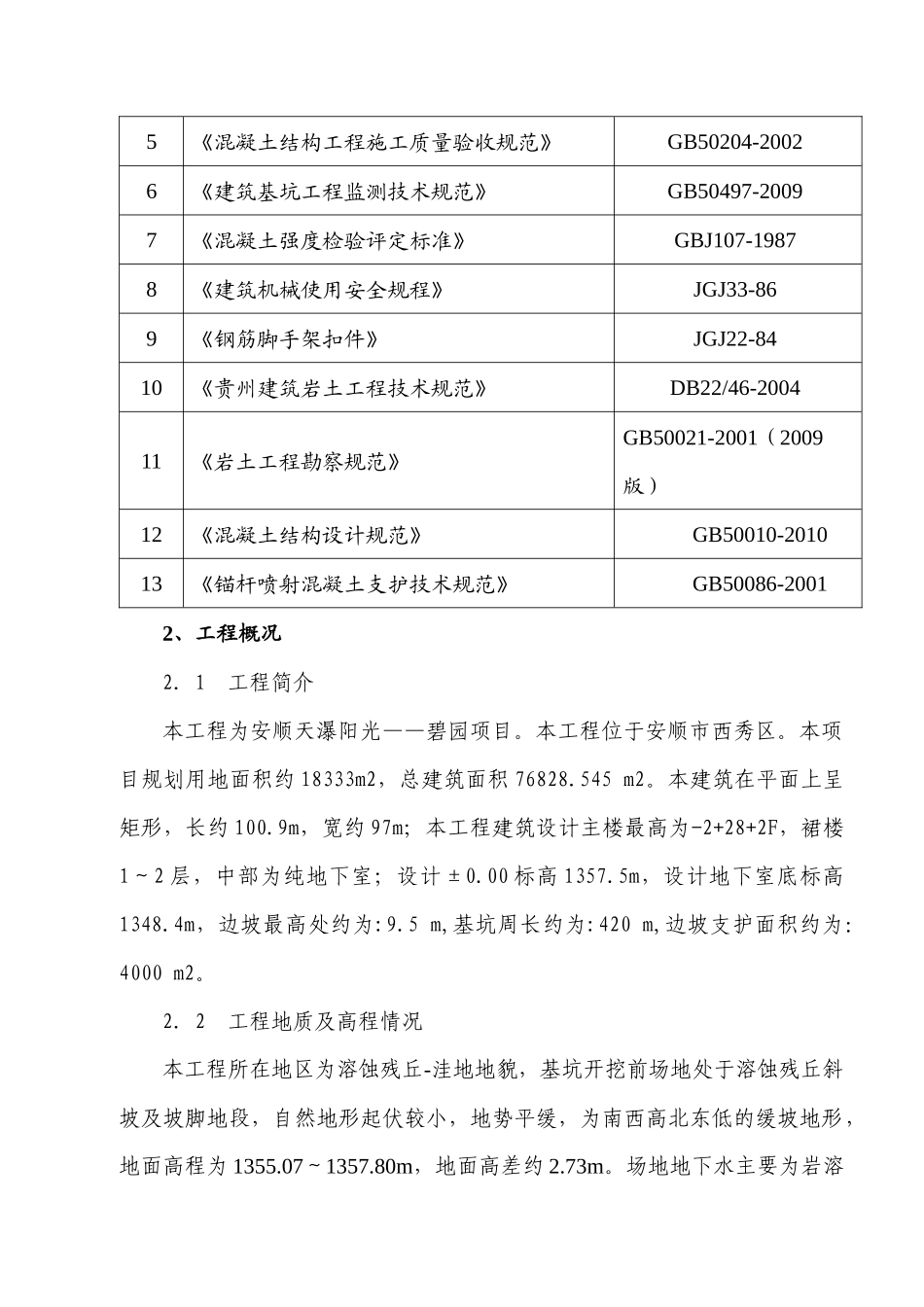

第16期81号程联合单位名称：遵义富城建筑有限公司天瀑阳光·碧园地下室基坑边坡支护专项施工方案编制人：审核人：编制单位：编制日期：1、编制依据编制依据表-1序号名称编号或文号1基坑支护设计图支护00～支护122安顺天瀑阳光碧园岩土工程勘察报告3《建筑工程施工质量验收统一标准》GB5003-20014《建筑边坡工程技术规范》GB50330-20025《混凝土结构工程施工质量验收规范》GB50204-20026《建筑基坑工程监测技术规范》GB50497-20097《混凝土强度检验评定标准》GBJ107-19878《建筑机械使用安全规程》JGJ33-869《钢筋脚手架扣件》JGJ22-8410《贵州建筑岩土工程技术规范》DB22/46-200411《岩土工程勘察规范》GB50021-2001（2009版）12《混凝土结构设计规范》GB50010-201013《锚杆喷射混凝土支护技术规范》GB50086-20012、工程概况2．1工程简介本工程为安顺天瀑阳光——碧园项目。本工程位于安顺市西秀区。本项目规划用地面积约18333m2，总建筑面积76828.545m2。本建筑在平面上呈矩形，长约100.9m，宽约97m；本工程建筑设计主楼最高为-2+28+2F，裙楼1～2层，中部为纯地下室；设计±0.00标高1357.5m，设计地下室底标高1348.4m，边坡最高处约为:9.5m,基坑周长约为:420m,边坡支护面积约为：4000m2。2．2工程地质及高程情况本工程所在地区为溶蚀残丘-洼地地貌，基坑开挖前场地处于溶蚀残丘斜坡及坡脚地段，自然地形起伏较小，地势平缓，为南西高北东低的缓坡地形，地面高程为1355.07～1357.80m，地面高差约2.73m。场地地下水主要为岩溶裂隙水，场地地下水较丰富，场地地下水位最高标高约为1352.60m，地下水位高于地下室设计底板约4.2m。北西侧：边坡高度约10m，为岩土组合边坡，上部为红粘土，高度3～8m，下部为中风化白云岩，岩层切向坡，节理裂隙面均为切向坡，边坡岩质部分相对较稳定，最危险地段为8m高的土质边坡地段。北东侧：边坡高度约7.6～10.3m，为岩土组合边坡，上部为红粘土，高度3.7～6.2m；下部为中风化白云岩，高度2.6～5.3m；岩层切向坡，节理裂隙面均为切向坡，边坡岩质部分相对较稳定。基坑最危险地段为上部土质边坡相对较高的地段。南西侧：边坡高度约8～10.5m，为岩土组合边坡，上部为红粘土，高度0.5～4.7m；下部为中风化白云岩，高度5.2～10.4m；岩层切向坡，节理裂隙面均为切向坡，边坡岩质部分相对较稳定。基坑最危险地段为上部土质边坡相对较高的地段。南东侧：边坡高度约7.2～8.8m，为岩土组合边坡，上部为红粘土，高度0.5～5.30m；下部为中风化白云岩，高度3.3～8.4m；岩层切向坡，节理裂隙面均为切向坡，边坡岩质部分相对较稳定。基坑最危险地段为上部土质边坡相对较高的地段。2．3工程周边情况本工程场地北西侧为小区间道路，地下室边缘距道路人行道外边缘7m，此7m距离内无地下管线；北东侧为安顺第九小学，地下室边缘距学校操场边缘距离12.5m，此12.5m距离内无地下管线；南西侧为龙青路，地下室边缘距龙青路人行道外边缘13m，此13m距离内无地下管线；南东侧为已建住宅小区，地下室边缘距已建住宅小区用地边缘25m，此25m距离内无地下管线。3、施工安排3．1基坑支护质量目标本基坑支护工程要待地下室修建完工后将对基坑进行回填之前，支护体时效为2年。本次支护工程为临时性支护，根据《建筑边坡工程技术规范》边坡的安全等级为二级。在支护期间进行基础及地下室工程施工时，保证基坑周边不出现坍塌，保证坑壁稳定，确保基础及地下室施工安全。3．2施工部位及工期要求施工部位及工期要求时间部位开始时间结束时间备注3．3建立项目管理机构施工组织管理机构框图工程项目部项目经理项目组名单(资质附后)：名称姓名职称项目经理程联合施工员李建刚安全员黄小彪质检员材料员资料员3．4劳动力组织由劳务公司负责整个基坑边坡支护及处理工作，工作人员数量按工项目技术负责人施工员安全员质检员各作业班组程的进展情况进行调整。劳动力计划表序号工种单位数量备注1架子工个102钻工个163钢筋工个184砼喷射工个125杂工个56泥工个64、施工进度计划本工程进度计划详见附录1。5、施工准备与资源配置5．1技术准备5．1．1熟悉、审查图纸在进行基坑边坡支护施工前，技术部组织有...
