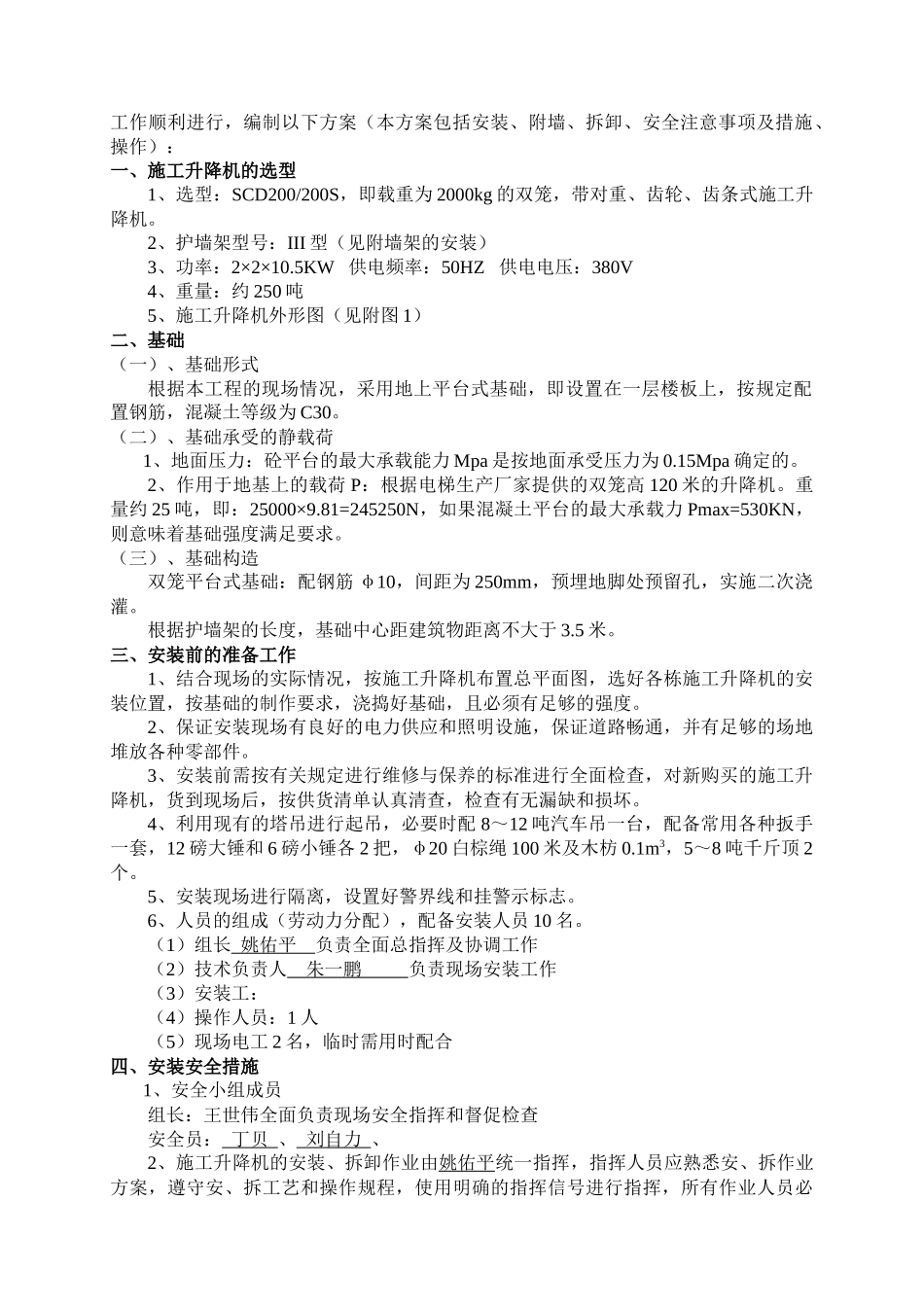

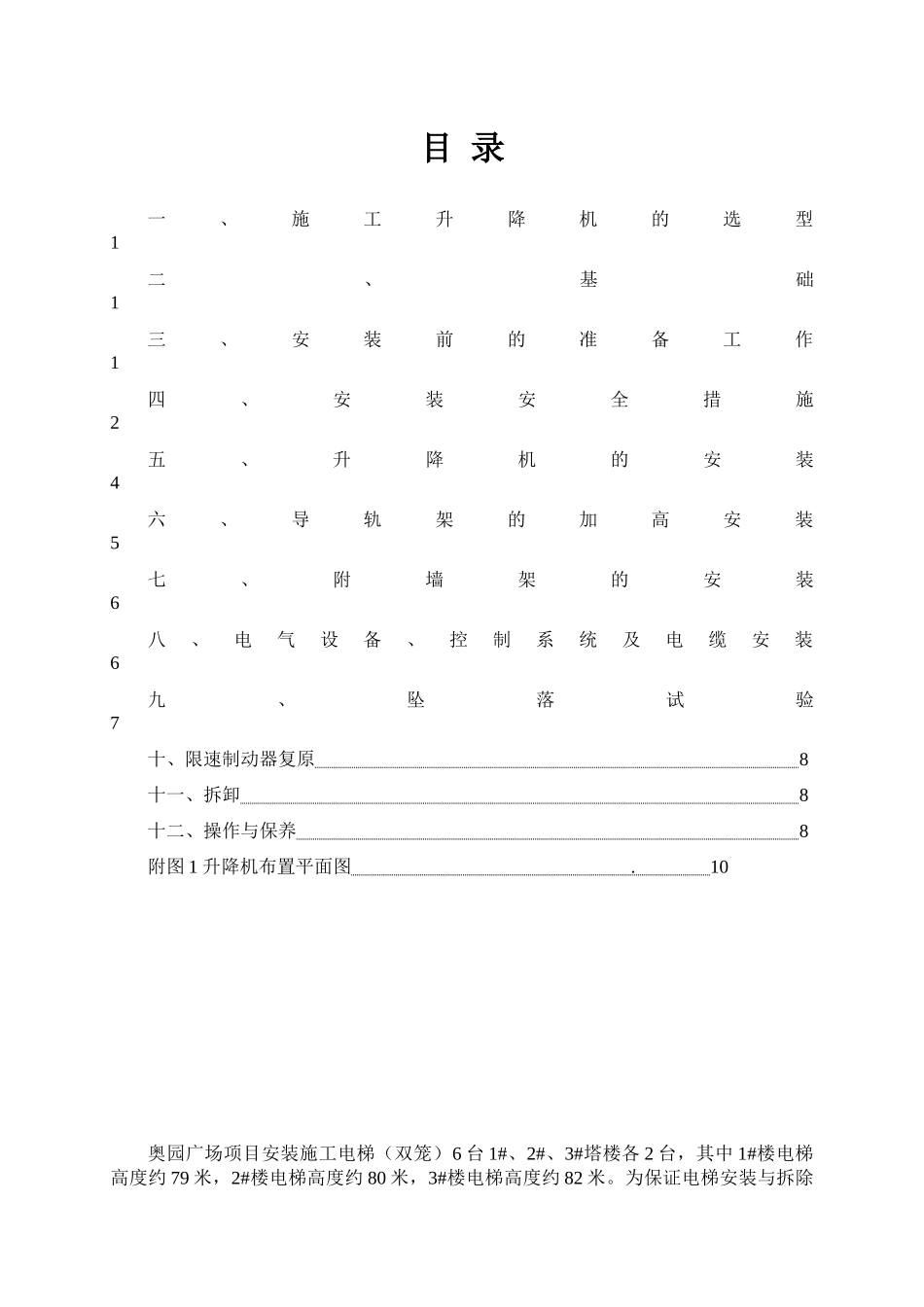

目录一、施工升降机的选型1二、基础1三、安装前的准备工作1四、安装安全措施2五、升降机的安装4六、导轨架的加高安装5七、附墙架的安装6八、电气设备、控制系统及电缆安装6九、坠落试验7十、限速制动器复原8十一、拆卸8十二、操作与保养8附图1升降机布置平面图.10奥园广场项目安装施工电梯（双笼）6台1#、2#、3#塔楼各2台，其中1#楼电梯高度约79米，2#楼电梯高度约80米，3#楼电梯高度约82米。为保证电梯安装与拆除工作顺利进行，编制以下方案（本方案包括安装、附墙、拆卸、安全注意事项及措施、操作）：一、施工升降机的选型1、选型：SCD200/200S，即载重为2000kg的双笼，带对重、齿轮、齿条式施工升降机。2、护墙架型号：III型（见附墙架的安装）3、功率：2×2×10.5KW供电频率：50HZ供电电压：380V4、重量：约250吨5、施工升降机外形图（见附图1）二、基础（一）、基础形式根据本工程的现场情况，采用地上平台式基础，即设置在一层楼板上，按规定配置钢筋，混凝土等级为C30。（二）、基础承受的静载荷1、地面压力：砼平台的最大承载能力Mpa是按地面承受压力为0.15Mpa确定的。2、作用于地基上的载荷P：根据电梯生产厂家提供的双笼高120米的升降机。重量约25吨，即：25000×9.81=245250N，如果混凝土平台的最大承载力Pmax=530KN，则意味着基础强度满足要求。（三）、基础构造双笼平台式基础：配钢筋φ10，间距为250mm，预埋地脚处预留孔，实施二次浇灌。根据护墙架的长度，基础中心距建筑物距离不大于3.5米。三、安装前的准备工作1、结合现场的实际情况，按施工升降机布置总平面图，选好各栋施工升降机的安装位置，按基础的制作要求，浇捣好基础，且必须有足够的强度。2、保证安装现场有良好的电力供应和照明设施，保证道路畅通，并有足够的场地堆放各种零部件。3、安装前需按有关规定进行维修与保养的标准进行全面检查，对新购买的施工升降机，货到现场后，按供货清单认真清查，检查有无漏缺和损坏。4、利用现有的塔吊进行起吊，必要时配8～12吨汽车吊一台，配备常用各种扳手一套，12磅大锤和6磅小锤各2把，φ20白棕绳100米及木枋0.1m3，5～8吨千斤顶2个。5、安装现场进行隔离，设置好警界线和挂警示标志。6、人员的组成（劳动力分配），配备安装人员10名。（1）组长姚佑平负责全面总指挥及协调工作（2）技术负责人朱一鹏负责现场安装工作（3）安装工：（4）操作人员：1人（5）现场电工2名，临时需用时配合四、安装安全措施1、安全小组成员组长：王世伟全面负责现场安全指挥和督促检查安全员：丁贝、刘自力、2、施工升降机的安装、拆卸作业由姚佑平统一指挥，指挥人员应熟悉安、拆作业方案，遵守安、拆工艺和操作规程，使用明确的指挥信号进行指挥，所有作业人员必须听从指挥，当发现指挥信号不清或有误时，应停止作业，待联系清楚后再进行。3、安、拆场地清理干净，检查隔离带和警界线是否完好，禁止非安装人员进入。4、安、拆上方有掉落物时，必须加设安全网。5、开始工作前要仔细阅读安装使用说明书和有关技术资料，安装或拆卸时，无关人员不得进入吊笼内。6、安装、拆卸作业人员，应按安全规范要求，必须带好安全帽，系好安全帽带，系好安全带，穿防滑鞋，不得穿过于宽松的衣服和使用围巾，丝带之类的东西，以免被卷入运动部件中。7、安装、拆卸、检查时，吊笼在运行时，人员的头、手绝不能伸出围栏外。8、不管在什么情况下，当地面围栏或导轨架、附墙架上有人工作时，绝对不允许开动升降机，当吊笼升起时，严禁进入外笼内。9、吊笼上的所有零部件，必须放置平衡，不得露出安全栏外，利用吊杆进行安装时，吊杆的最大起重量为180kg，不允许超载，吊杆只可用来安装或拆卸升降机零部件，不得用于其他超重用途。10、吊杆上有悬挂物时，不得开动吊笼，吊杆与吊笼不得同时工作，任何人不准站在悬吊物下。11、操作升降机，必须将操纵盒拿到吊笼顶部，不允许在吊笼内操作。12、雷雨天或风速大于13米/秒的恶劣天气不能进行安装和拆卸作业。13、为保证施工升降机正常运行，设专用配电箱，从变配电室引接专用电源，升降机所有金属构件必须可靠接地，接地电R<4欧。14、电气的接线和拆卸工...
