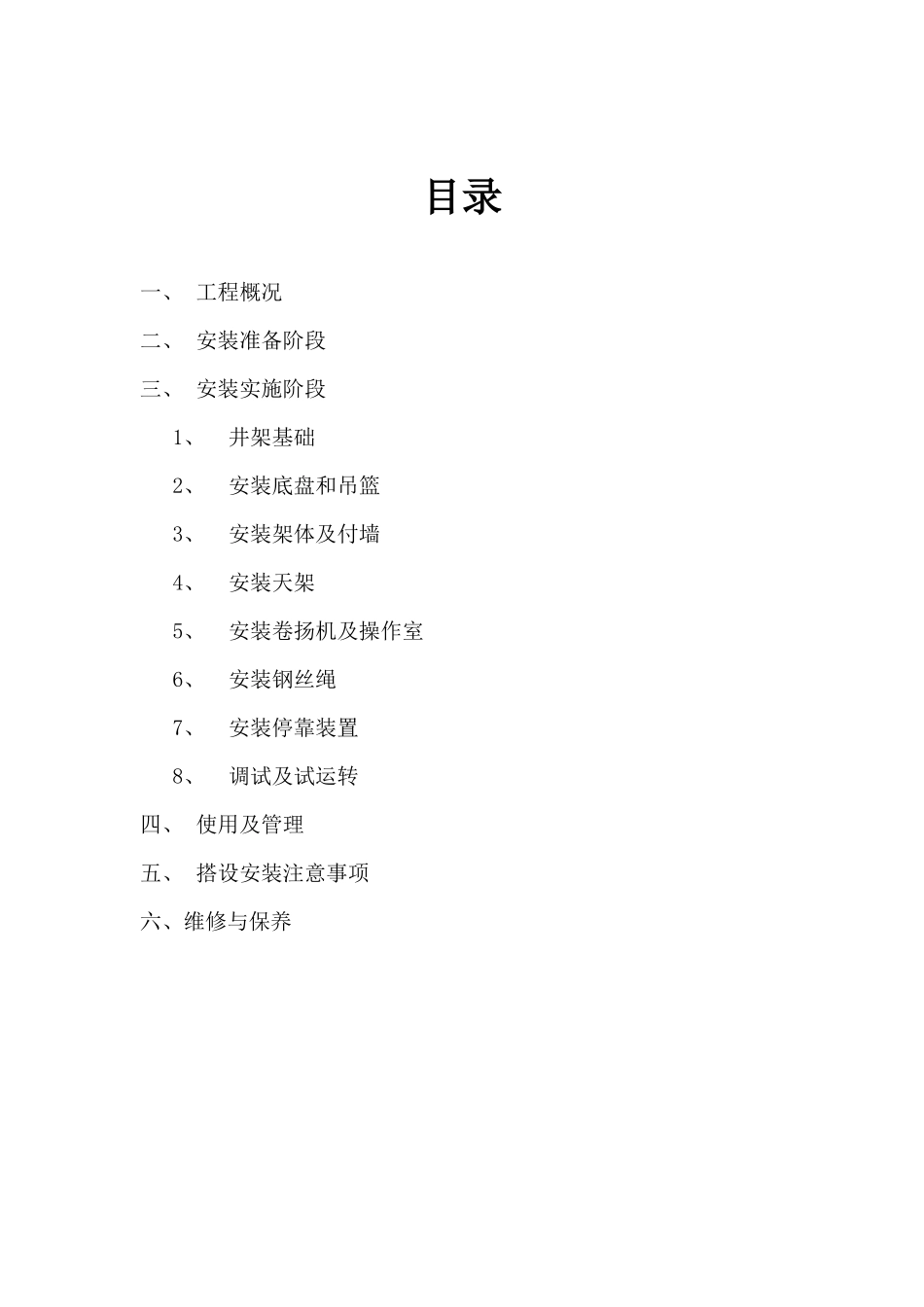

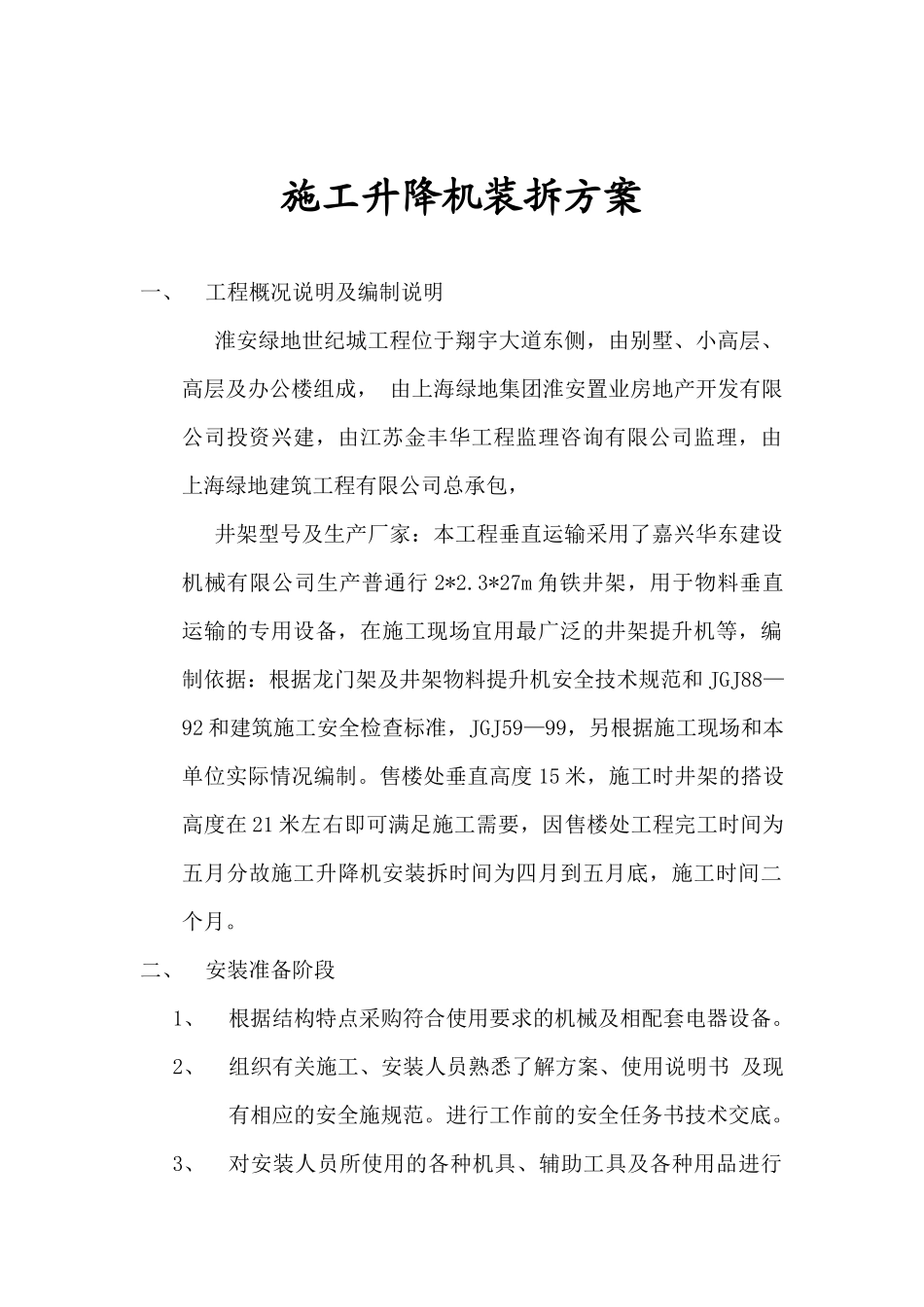

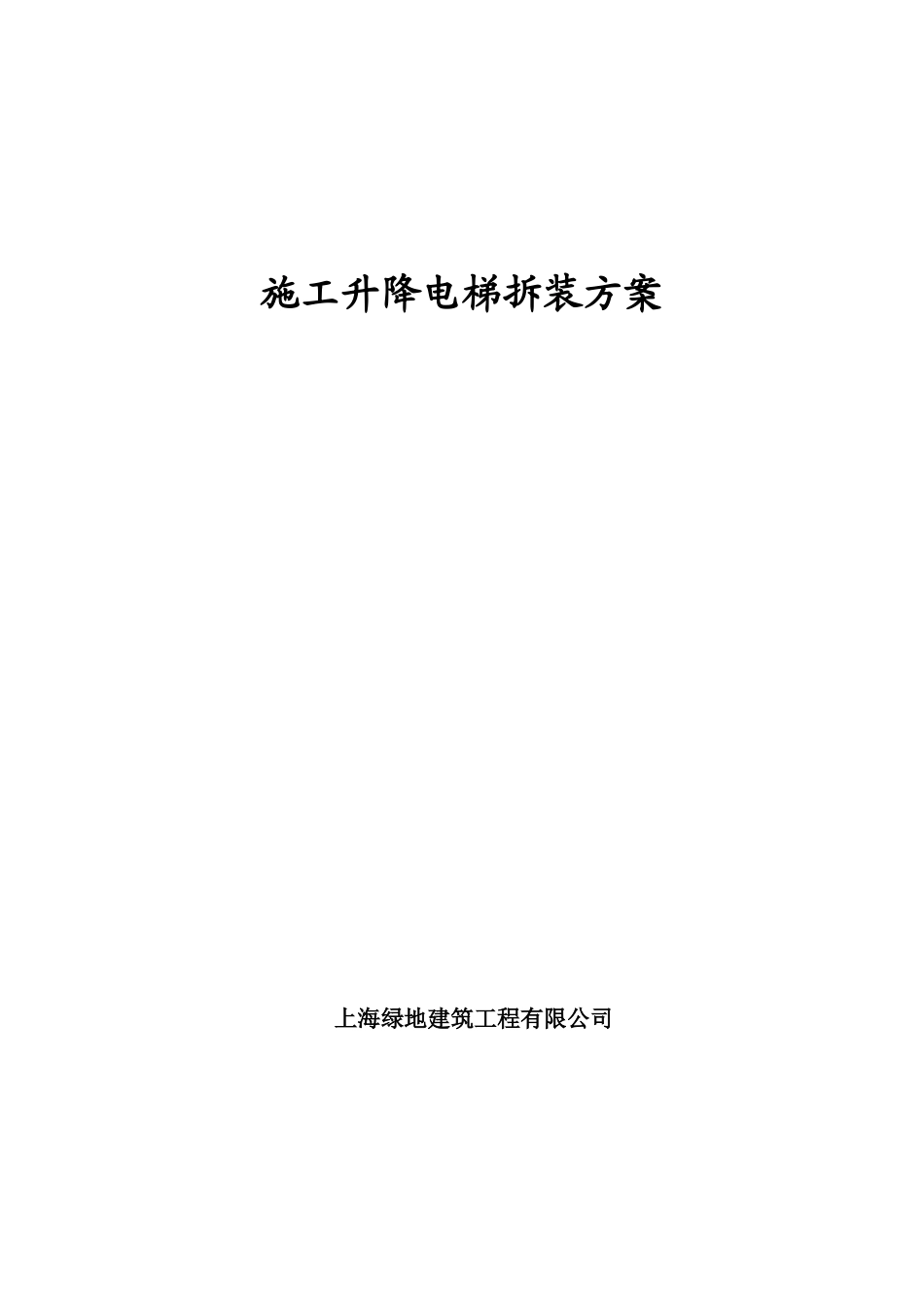

施工升降电梯拆装方案上海绿地建筑工程有限公司目录一、工程概况二、安装准备阶段三、安装实施阶段1、井架基础2、安装底盘和吊篮3、安装架体及付墙4、安装天架5、安装卷扬机及操作室6、安装钢丝绳7、安装停靠装置8、调试及试运转四、使用及管理五、搭设安装注意事项六、维修与保养施工升降机装拆方案一、工程概况说明及编制说明淮安绿地世纪城工程位于翔宇大道东侧，由别墅、小高层、高层及办公楼组成，由上海绿地集团淮安置业房地产开发有限公司投资兴建，由江苏金丰华工程监理咨询有限公司监理，由上海绿地建筑工程有限公司总承包，井架型号及生产厂家：本工程垂直运输采用了嘉兴华东建设机械有限公司生产普通行2*2.3*27m角铁井架，用于物料垂直运输的专用设备，在施工现场宜用最广泛的井架提升机等，编制依据：根据龙门架及井架物料提升机安全技术规范和JGJ88—92和建筑施工安全检查标准，JGJ59—99，另根据施工现场和本单位实际情况编制。售楼处垂直高度15米，施工时井架的搭设高度在21米左右即可满足施工需要，因售楼处工程完工时间为五月分故施工升降机安装拆时间为四月到五月底，施工时间二个月。二、安装准备阶段1、根据结构特点采购符合使用要求的机械及相配套电器设备。2、组织有关施工、安装人员熟悉了解方案、使用说明书及现有相应的安全施规范。进行工作前的安全任务书技术交底。3、对安装人员所使用的各种机具、辅助工具及各种用品进行认真的检查，不合格的严禁使用，以免带来安全隐患。4、清理现场，扫除场内道路上的障碍物，保证具有足够的安全作业区。三、安全实施阶段1、升降机基础1）根据现场选定的位置，对升降机的安装基础进行处理，开挖基础并夯实。2）在经夯实，基础内配置∮12a200层双向后浇捣C30砼厚200㎜，具体见附图。3）在基础四周开挖300宽排水沟与脚手架下明沟连同排水，底盘中间预设ф50排水管，用以排除盘中间积水。2、安装底盘及吊篮。1）为了确保地埋螺栓的位置正确，底盘安装在砼浇捣前进行，首先把地埋螺栓固定在底盘相应的位置，然后用粗钢筋固定底盘水平位置及标高，保证升降机安装好后的垂直度在千分之一以内。2）以一组脚手管或50*50*5角钢，夯入地内2.50米，并用导线与架体连接，进行避雷接地。具体操作见避雷接地规范要求。3）将吊篮安装于底盘中间，并检查进料口方向是否正确。2、安装架体及附墙1）在底盘上安装四根冲天竖柱，应取二长二短，长短应对角安装，在短竖撑上装两块大连板，长竖撑上装两块连接板。2）对准卷扬机方向，并借用大连板将地滑轮装在底盘上。3）装四根平撑，再装四根斜撑，装螺栓并使螺栓呈放松状，下去再紧固下节所有螺栓，以利校正和安装，依次循环，直至完成。4）再安装好第一节后，把道轨安装在有孔的平撑上并紧固，依次循环，直至完成。5）安装再上面的竖撑时，把二短竖撑装上去，然后顶角撑板，装上平撑，装上顶斜撑，紧固螺栓。6）在架体安装至离地6米左右标高位置时，开始架设附墙，以上部分每层4.5米设一道共三道拉结。安装必须位置正确，牢固有效。以确保架体稳定。附墙安装具体见附图。4、安装天梁将天梁按架体的对角方向安装在井字架最上端，将靠近天梁外端的滑轮一端伸出架体，并同地滑轮位置保持一致。天梁中间的滑轮置于井架对角方。5、安装卷扬机及操作室卷扬机安装基础必须坚实，并稍高于周围地坪，以利于排水，卷扬机固定必须牢固可靠。安装的卷扬机必须有上下高度限位器，装好后，应进行空运行检查（正、反转），确认其符合规定要求。操作室安装离地300MM左右，安装位置必须通视底层及所有楼层进出料口。电器操作箱采用符合国家及上海地方标准的专用箱，装有楼层停靠指示，对讲系统等等设备。操作室制作具体见附图。6、安装钢丝绳将钢丝绳穿入地滑轮，然后在架体外侧将钢丝绳向上；拉倒天梁处，穿入天梁上的两个滑轮，从天梁中间一个滑轮把钢丝绳放下，至架体内的吊篮处，固定在靠近天梁中间的一个滑轮的横轴上，用至少三个绳卡固定，绳卡的规格应同钢丝绳匹配。穿绳见附图。7、安装停靠装置及进料口安全门停靠装置安装在吊篮两侧，同进料口门连动。安全门安装在进料口方向，利用大小连接板将...
