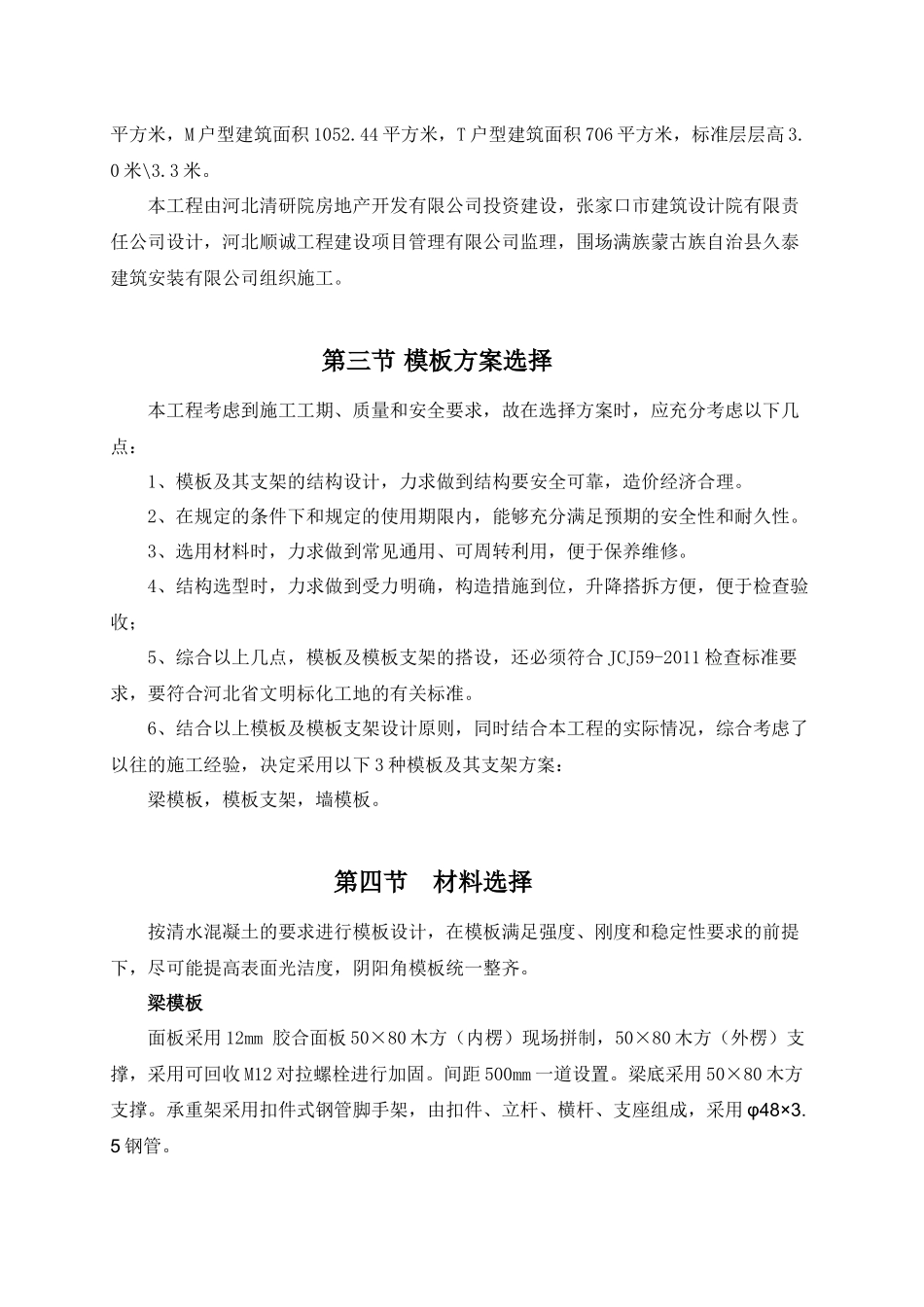

模板安装专项施工方案工程名称：清研院怀来科技产业基地配套商住区4.1期项目(多层别墅部分)结构类型：全现浇钢筋混凝土剪力墙结构建设单位：河北清研院房地产开发有限公司设计单位：张家口市建筑设计院有限责任公司监理单位：河北顺诚工程建设项目管理有限公司施工单位：围场满族蒙古族自治县久泰建安有限公司2016年月日模板安装专项施工方案第一节编制依据《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011中国建筑工业出版社；《钢结构设计规范》GB50017-2003中国建筑工业出版社；第二节工程概况清研院怀来科技产业基地配套商住区4.1期工程项目（多层别墅部分），属于钢筋混凝土剪力墙结构，地上3-4层，建筑总高度17.09米，其中V户型建筑面积5031.04平方米，M户型建筑面积1052.44平方米，T户型建筑面积706平方米，标准层层高3.0米\3.3米。本工程由河北清研院房地产开发有限公司投资建设，张家口市建筑设计院有限责任公司设计，河北顺诚工程建设项目管理有限公司监理，围场满族蒙古族自治县久泰建筑安装有限公司组织施工。第三节模板方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-2011检查标准要求，要符合河北省文明标化工地的有关标准。6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下3种模板及其支架方案：梁模板，模板支架，墙模板。第四节材料选择按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。梁模板面板采用12mm胶合面板50×80木方（内楞）现场拼制，50×80木方（外楞）支撑，采用可回收M12对拉螺栓进行加固。间距500mm一道设置。梁底采用50×80木方支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用φ48×3.5钢管。模板支架板底采用50mm×80mm方木支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用φ48×3.5钢管。墙模板分段一采用18mm厚木模板，方钢管作楞，配套穿墙螺栓M14使用。竖向内楞采用50×80木方，水平外楞采用矩形钢管60×40×2.5。加固通过在双钢管处用三型卡子拉结穿墙螺栓，。斜撑采用钢管+U型托。有防水要求的外墙和临空墙螺栓采用止水螺栓，内墙采用普通可回收螺栓。螺栓间距为500mm每道。第五节模板安装1、模板安装的一般要求竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装墙柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。2、±0．000以下模板安装要求（1）底板模板安装顺序及技术要点垫层施工完毕后进行底板模板安装，底板侧模全部采用木模，电梯井模板采用12mm厚多层板按坑大小加工成定型模板。模板固定要牢固，并用钢丝绳将模板拉在底板钢筋上，或在定型模板上压放较重物品。防止浇筑混凝土时模板上浮。（2）墙体模板安装顺序及技术要点①模板安装顺序模板定位、垂直度调整→模板加固→验收→混凝土浇筑→拆模②技术要点安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。（3）梁模板安装顺序及技术要点①模板安装顺序搭设和调平模板支架(包括安装水平拉杆)→按标高铺梁底模板→拉线找直→绑扎粱钢筋→安装垫块...
