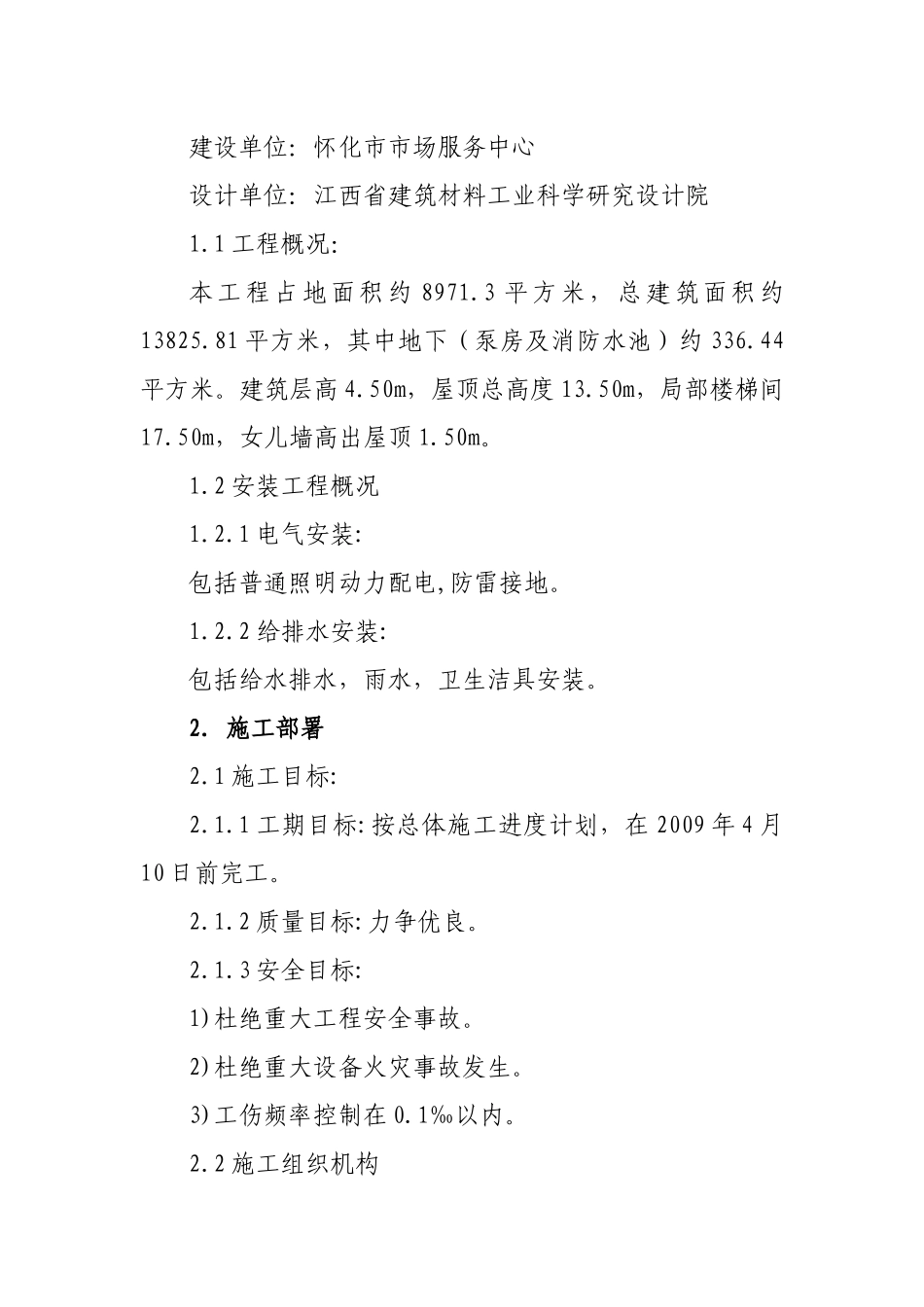

水电安装专项施工方案编制：审核：审定：湖南省第三工程公司怀化市迎丰市场升级改造工程项目部2009年2月8日1.工程概况工程名称：怀化市迎丰市场升级改造工程建设地点：怀化市迎丰市场建设单位：怀化市市场服务中心设计单位：江西省建筑材料工业科学研究设计院1.1工程概况：本工程占地面积约8971.3平方米，总建筑面积约13825.81平方米，其中地下（泵房及消防水池）约336.44平方米。建筑层高4.50m，屋顶总高度13.50m，局部楼梯间17.50m，女儿墙高出屋顶1.50m。1.2安装工程概况1.2.1电气安装:包括普通照明动力配电,防雷接地。1.2.2给排水安装:包括给水排水，雨水，卫生洁具安装。2.施工部署2.1施工目标:2.1.1工期目标:按总体施工进度计划，在2009年4月10日前完工。2.1.2质量目标:力争优良。2.1.3安全目标:1)杜绝重大工程安全事故。2)杜绝重大设备火灾事故发生。3)工伤频率控制在0.1‰以内。2.2施工组织机构本工程管理机构如下:项目经理邹红平技术主管唐仕清施工员苏继旭质检员陶华专职安全员刘安3.劳动力安排根据该工程工期紧,要求高,影响大的特点,项目部将组建一支组织纪律强,技术精,能打硬仗的队伍,针对工地建筑面积大，施工面宽的特点，水，电各分两组进行施工。同时工地工期要求紧，根据现场的情况会分段施工。同时很可能出现二十四小时工作的局面。要有效的利用劳动力在工作面窄小的情况下，采用三班倒，以保证工作进度。同时对从事现场施工工作的人员,经严格培训后持证上岗,各专业工种人员配置如下:管道工34人电工36人焊工4人钳工4人油漆工2人可根据施工进度调节进场人员。4.技术措施4.1严格按建筑安装施工工艺标准和施工验收规范进行施工,坚决贯彻公司ISO9002标准,强化内部管理。4.2熟悉施工图纸,明确设计意图和工艺要求,认真进行图纸会审,对穿越砼、梁、柱、墙、板的各种管道，影响土建结构的与有关方协商，做好预留，禁止破坏结构的野蛮施工。4.3施工员认真做好施工日记,质安员及时做好隐蔽工程记录,正确,如实反映施工状况,并请业主代表，监理及时检查签证。4.4施工员必须向班组作出书面技术交底,组织班员熟悉图纸和学习相关的规程、规范,使班组人员明白施工工艺流程和质量标准。4.5对完成的各分项工程,必须进行自检、互检、专检并做好检查记录，对于发现的质量问题，及时整改,坚持按图施工，不准随意修改图纸。4.6做好绝缘电阻,接地电阻的摇测、管道试压、冲洗灌水试验、设备系统调试、试运行等检测记录并及时收集,整理好相关资料。4.7及时收集、整理各类材料设备的材质证明书,出厂合格证及其它技术资料。5、给排水施工工艺5.1预留预埋核对预留预埋是给排水专业在主体施工中的工作重点，它主要包括屋面水箱防水套管、穿墙、梁钢套管，卫生洁具排水预留洞，管道穿楼板孔洞，设备基础预留孔洞及预埋件等。我公司在预留预埋阶段，将配合总承包单位，做好预留预埋的核对工作。5.2管道支架安装（1）管道支架的选型管道支架加工制作前应根据管道的材质、管径大小等按标准图集体进行选型。支架的高度应与其它专业进行协调后确定，防止施工过程中管道与其它专业的管道发生“碰撞”。（2）管道支架制作加工管道支架采用工厂化制作，制作质量必须符合规范要求，制作成形后应进行除锈和防腐处理。（3）管道支架必须满足管道的稳定和安全，允许管道自由伸缩并符合安装高度。（4）给水主管安装管卡时，层高H≤5米每层设一个，层高H≥5米时每层设两个。鉴于本工程给水系统干管采用内嵌衬塑钢管，支管采用PP-R管及附件安装，除按PP-R管道安装规程外，管道支架间距须保证其不变形。管道水平安装时，支架安装的间距应符合下表要求：公称直径（mm）1520253240507080100125150支架间距（m）1．5222．533444．556（5）临近阀门和其他大件管道须安装辅助支架，以防止过大的应力，临近泵接头处亦须安装支架以免设备受力对于机房内压力管道及其他可把震动传给建筑物的压力管道，必须安装弹簧支架并垫橡胶垫圈以达到减震的目的。（6）排水立管采用管卡定位，管卡的距离不得超过3米，承插管每根直管均应设管卡，立管底部应设支座或吊卡。5.3管道安装1、管道安装原则（1）管道安装本着“先干管、后支管...
