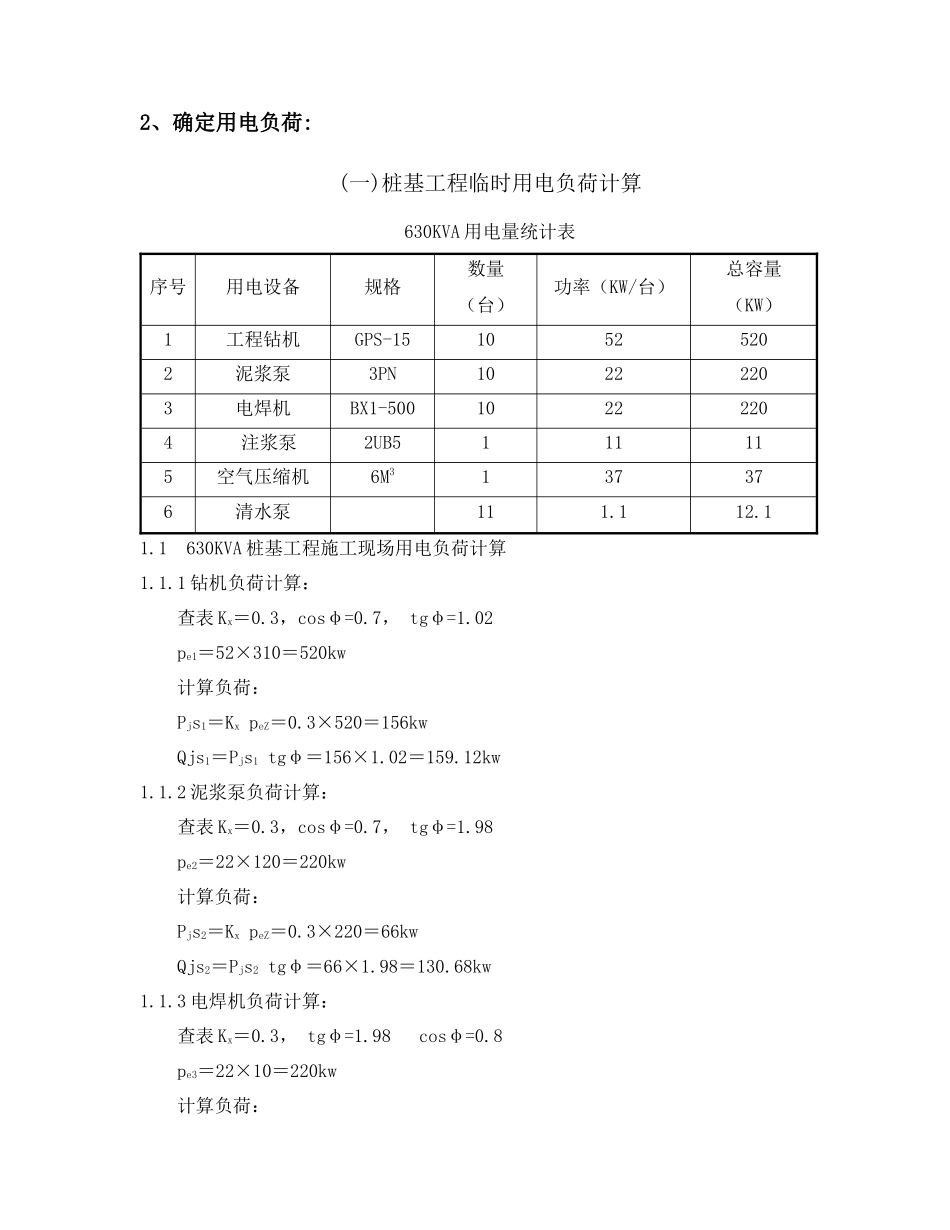

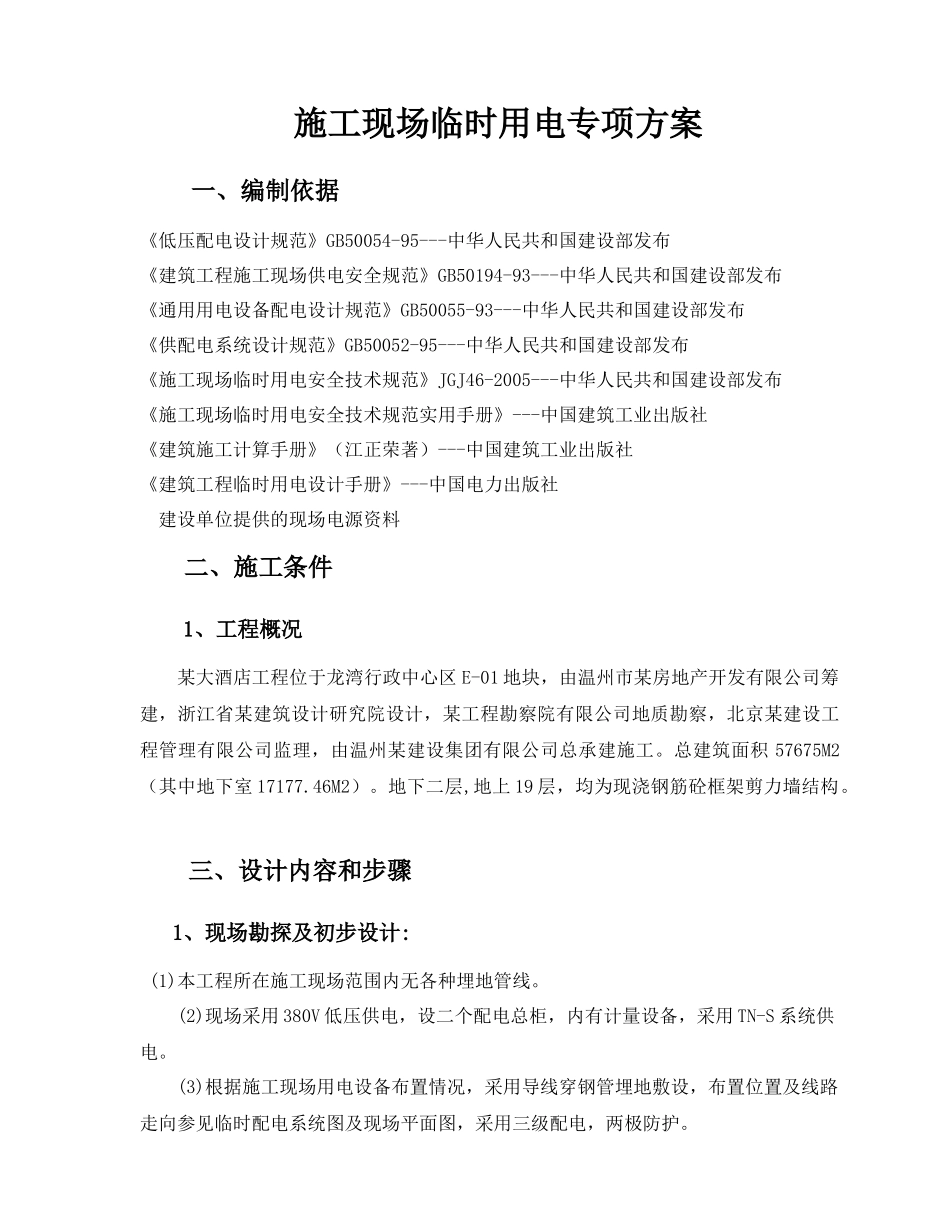

施工现场临时用电专项方案一、编制依据《低压配电设计规范》GB50054-95---中华人民共和国建设部发布《建筑工程施工现场供电安全规范》GB50194-93---中华人民共和国建设部发布《通用用电设备配电设计规范》GB50055-93---中华人民共和国建设部发布《供配电系统设计规范》GB50052-95---中华人民共和国建设部发布《施工现场临时用电安全技术规范》JGJ46-2005---中华人民共和国建设部发布《施工现场临时用电安全技术规范实用手册》---中国建筑工业出版社《建筑施工计算手册》（江正荣著）---中国建筑工业出版社《建筑工程临时用电设计手册》---中国电力出版社建设单位提供的现场电源资料二、施工条件1、工程概况某大酒店工程位于龙湾行政中心区E-01地块，由温州市某房地产开发有限公司筹建，浙江省某建筑设计研究院设计，某工程勘察院有限公司地质勘察，北京某建设工程管理有限公司监理，由温州某建设集团有限公司总承建施工。总建筑面积57675M2（其中地下室17177.46M2）。地下二层,地上19层，均为现浇钢筋砼框架剪力墙结构。三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设二个配电总柜，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(一)桩基工程临时用电负荷计算630KVA用电量统计表序号用电设备规格数量（台）功率（KW/台）总容量（KW）1工程钻机GPS-1510525202泥浆泵3PN10222203电焊机BX1-50010222204注浆泵2UB5111115空气压缩机6M3137376清水泵111.112.11.1630KVA桩基工程施工现场用电负荷计算1.1.1钻机负荷计算：查表Kx＝0.3，cosφ=0.7，tgφ=1.02pe1＝52×310＝520kw计算负荷：Pjs1＝KxpeZ＝0.3×520＝156kwQjs1＝Pjs1tgφ＝156×1.02＝159.12kw1.1.2泥浆泵负荷计算：查表Kx＝0.3，cosφ=0.7，tgφ=1.98pe2＝22×120＝220kw计算负荷：Pjs2＝KxpeZ＝0.3×220＝66kwQjs2＝Pjs2tgφ＝66×1.98＝130.68kw1.1.3电焊机负荷计算：查表Kx＝0.3，tgφ=1.98cosφ=0.8pe3＝22×10＝220kw计算负荷：Pjs3＝Kxpe3＝0.3×220＝66kwQjs3＝Pjs3tgφ＝66×1.98＝130.68kw1.1.4注浆泵负荷计算：Kx＝0.7，cosφ=0.7，tgφ=1.08pe4＝11×1＝11kw计算负荷：Pjs4＝Kxpe4＝0.7×11＝7.7KWQjs4＝Pjs4tgφ＝7.7×1.08＝8.32kw1.1.5空气压缩机负荷计算：Kx＝0.7，cosφ=0.7，tgφ=1.08pe5＝37×1＝37kw计算负荷：Pjs5＝Kxpe5＝0.7×37＝25.9KWQjs5＝Pjs5tgφ＝25.9×1.08＝27.97kw1.1.6清水泵负荷计算：查表Kx＝0.35，cosφ=0.7，tgφ=1.08pe6＝1.1×11＝12.1kw计算负荷：Pjs6＝Kxpe6＝0.35×12.1＝4.24KWQjs6＝Pjs4tgφ＝4.24×1.08＝4.57kw1.1.7现场照明及总包、分包生活用电查表Kx＝1，cosφ=0.7，pe9＝40kwPjs9=Kxpe7＝40kwQjs9=40kw注：cosφ——为电动机的平均功率因数Qj——为单项设备不对称容量换算se——为施工机械设备所需容量Pj——为设备容量sj——为总计视在计算负荷或供电设备总需用容量Kx——为同期系数1．2总的负荷计算除现场照明（镝灯）和总包、分包生活用电外，总动力负荷计算如下（计算时考虑所有设备同时使用）总的有功功率Pjs=Kx×ΣPjs=0.90×(156+66+7.7+25.9+4.24)=293.26kVA总的无功功率Qjs=Kx×ΣQjs=0.90×(159.12+130.68+130.68+8.32+27.97+4.57)=415.21kVA总的视在功率Sjs=(Pjs2+Qjs2)1/2=(293.262+415.212)1/2=508.33kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=508.33/(1.732×0.38)=772.35A经计算总的Sjs为508.33KVA,现场业主提供的二台315KVA电源能满足桩基施工用电要求。1.3各配电箱所接设备如下所示：根据现场实际情况，配电房设有1#，2#电屏，总电源分别为315KVA、八个回路。配电房分别设有自备发电机相关接口，符合安全用电。1号配电箱：办公及生活照明2号配电箱:1#、2#、3#、4#钻机，3号配电箱:电焊机、清水泵、注浆泵、备用4号配电箱:5#、6#、7#钻机，5号配电箱：电焊机、清水泵、注浆泵...
