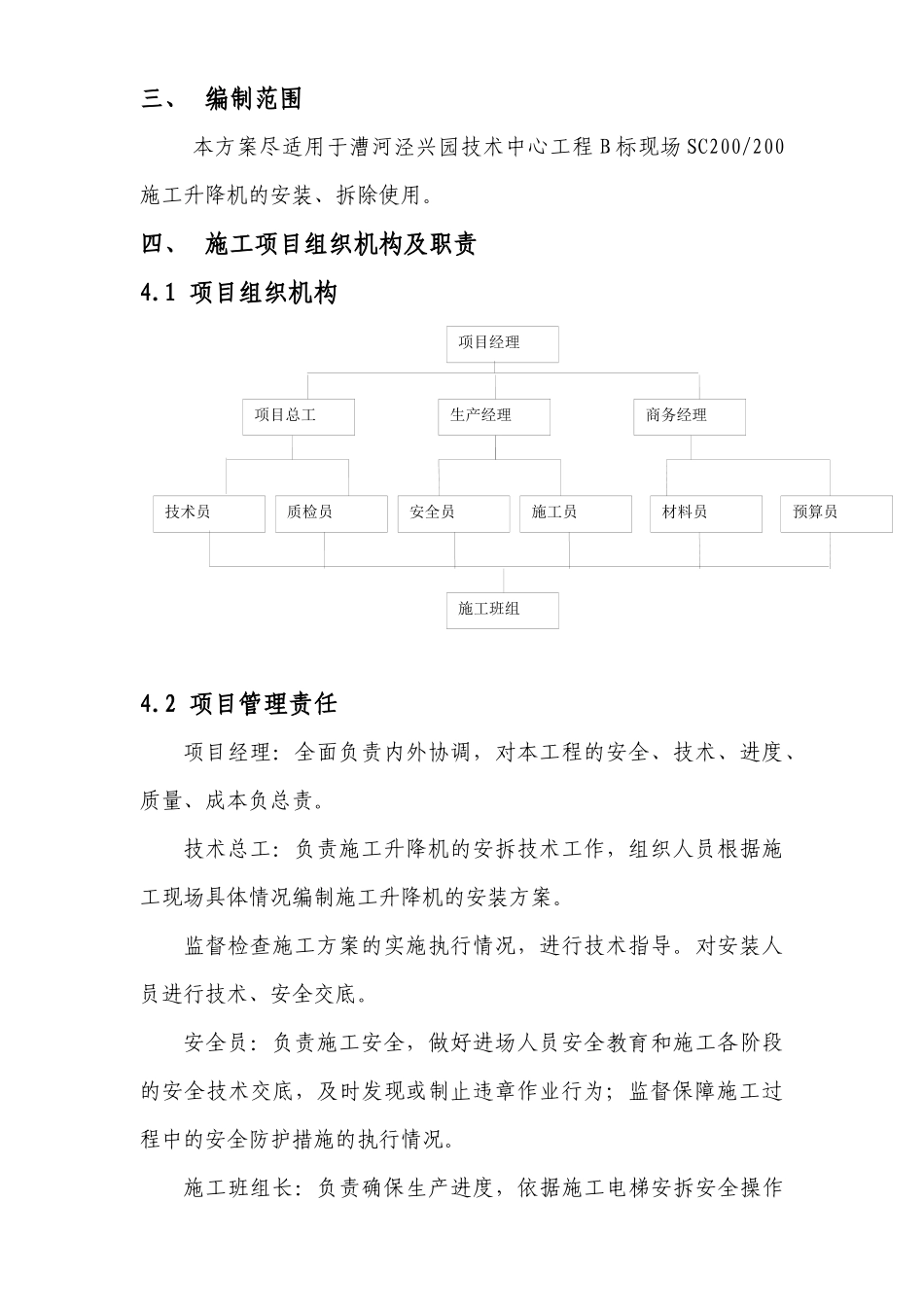

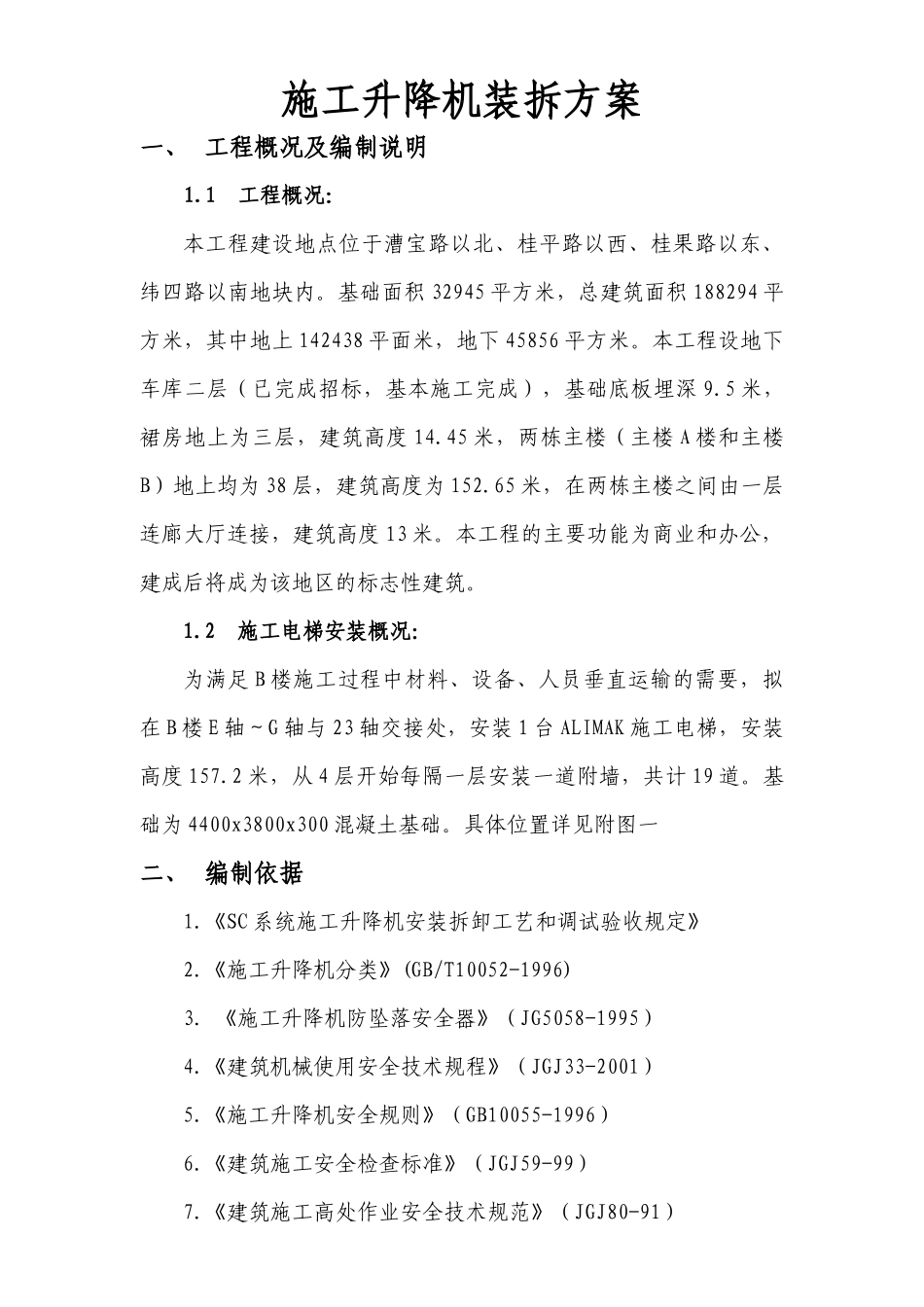

施工升降机装拆方案一、工程概况及编制说明1.1工程概况：本工程建设地点位于漕宝路以北、桂平路以西、桂果路以东、纬四路以南地块内。基础面积32945平方米，总建筑面积188294平方米，其中地上142438平面米，地下45856平方米。本工程设地下车库二层（已完成招标，基本施工完成），基础底板埋深9.5米，裙房地上为三层，建筑高度14.45米，两栋主楼（主楼A楼和主楼B）地上均为38层，建筑高度为152.65米，在两栋主楼之间由一层连廊大厅连接，建筑高度13米。本工程的主要功能为商业和办公，建成后将成为该地区的标志性建筑。1.2施工电梯安装概况：为满足B楼施工过程中材料、设备、人员垂直运输的需要，拟在B楼E轴～G轴与23轴交接处，安装1台ALIMAK施工电梯，安装高度157.2米，从4层开始每隔一层安装一道附墙，共计19道。基础为4400x3800x300混凝土基础。具体位置详见附图一二、编制依据1.《SC系统施工升降机安装拆卸工艺和调试验收规定》2.《施工升降机分类》(GB/T10052-1996)3．《施工升降机防坠落安全器》（JG5058-1995）4.《建筑机械使用安全技术规程》（JGJ33-2001）5.《施工升降机安全规则》（GB10055-1996）6.《建筑施工安全检查标准》（JGJ59-99）7.《建筑施工高处作业安全技术规范》（JGJ80-91）项目经理技术员生产经理商务经理项目总工质检员安全员施工员材料员施工班组预算员三、编制范围本方案尽适用于漕河泾兴园技术中心工程B标现场SC200/200施工升降机的安装、拆除使用。四、施工项目组织机构及职责4.1项目组织机构4.2项目管理责任项目经理：全面负责内外协调，对本工程的安全、技术、进度、质量、成本负总责。技术总工：负责施工升降机的安拆技术工作，组织人员根据施工现场具体情况编制施工升降机的安装方案。监督检查施工方案的实施执行情况，进行技术指导。对安装人员进行技术、安全交底。安全员：负责施工安全，做好进场人员安全教育和施工各阶段的安全技术交底，及时发现或制止违章作业行为；监督保障施工过程中的安全防护措施的执行情况。施工班组长：负责确保生产进度，依据施工电梯安拆安全操作规程指导班组进行施工作业，对设备进行维修保养，组织三上岗、一讲评活动，开好安全例会。五、升降机安装参数六、施工步骤及方法6.1SC200/200施工升降机简介本机（ALIMAK施工电梯）基础平台、基础围栏、导架与附架、吊笼、传动机构、电缆导线架、手动卷扬机、电气控制系统等组成。6.1.1.基础：升降机的基础系---钢筋混凝土平台，与导轨架的底架相连，在施工现场浇注而成。6.1.2.基础围栏：主要有基础底架、门、接长墙板、侧墙板、后墙板、缓冲地簧等部件组成。围栏门安装有电气、机械联锁装置，当吊笼在上方运行时锁住，基础围栏上的门就无法打开。直至吊笼降至地面后，联锁装置才能解脱。6.1.3.S3C附墙架：导架由标准节连接而成。标准节则由钢管和角钢组焊而成，管长为1508MM，主管直径76MM，壁厚5MM，材料为16Mn钢。每一节标准节装有两根高精度齿条，标准节之间用机械性能为8.8级的高强度螺栓连接。附墙架将导架与建筑物相连。附墙架的一端与标准节的框架角铁用U型8.8级的高强度螺栓连接，另一端与埋入建筑物内的预埋件用螺栓连接。导架的顶部和底部装有限位挡板。6.1.4.吊笼：吊笼内长3.0M宽1.4M高2.0M，四壁采用钢板网围成，吊笼顶板与地板均采用菱形花纹钢板，既不易打滑与腐烂，又能提高承载能力。因吊笼顶板在架设和拆卸期间要充作工作平台，所以四周装有安全栏杆。顶板开有活动门，安拆人员可由此爬到顶上作业。6.1.5.传动机构：该机构主要由二套电动机、涡轮箱、传动齿轮、压紧滚轮、安全防坠器安装在传动底版上。传动底版上还装有上下限位开关和三相极限开关。6.1.6.电缆导线架：当长降机提升高度小于102M时，采用电缆桶结构。电缆桶放置在基础围栏的两侧。用U型电缆导线架能防止电缆顺利盘入电缆桶，不致电缆绕出桶外而破损或拉断。6.1.7.动卷扬机：卷扬机分为手动和电动二种，最大起重量250kg。使用时将手动卷扬机安装在吊笼上的插孔中，用以安装、拆卸标准节和升降机的其实部件；在升降机投入正常使用时，应将其卸下，以减少吊笼荷重。6.1.8.电气控制系统：...
