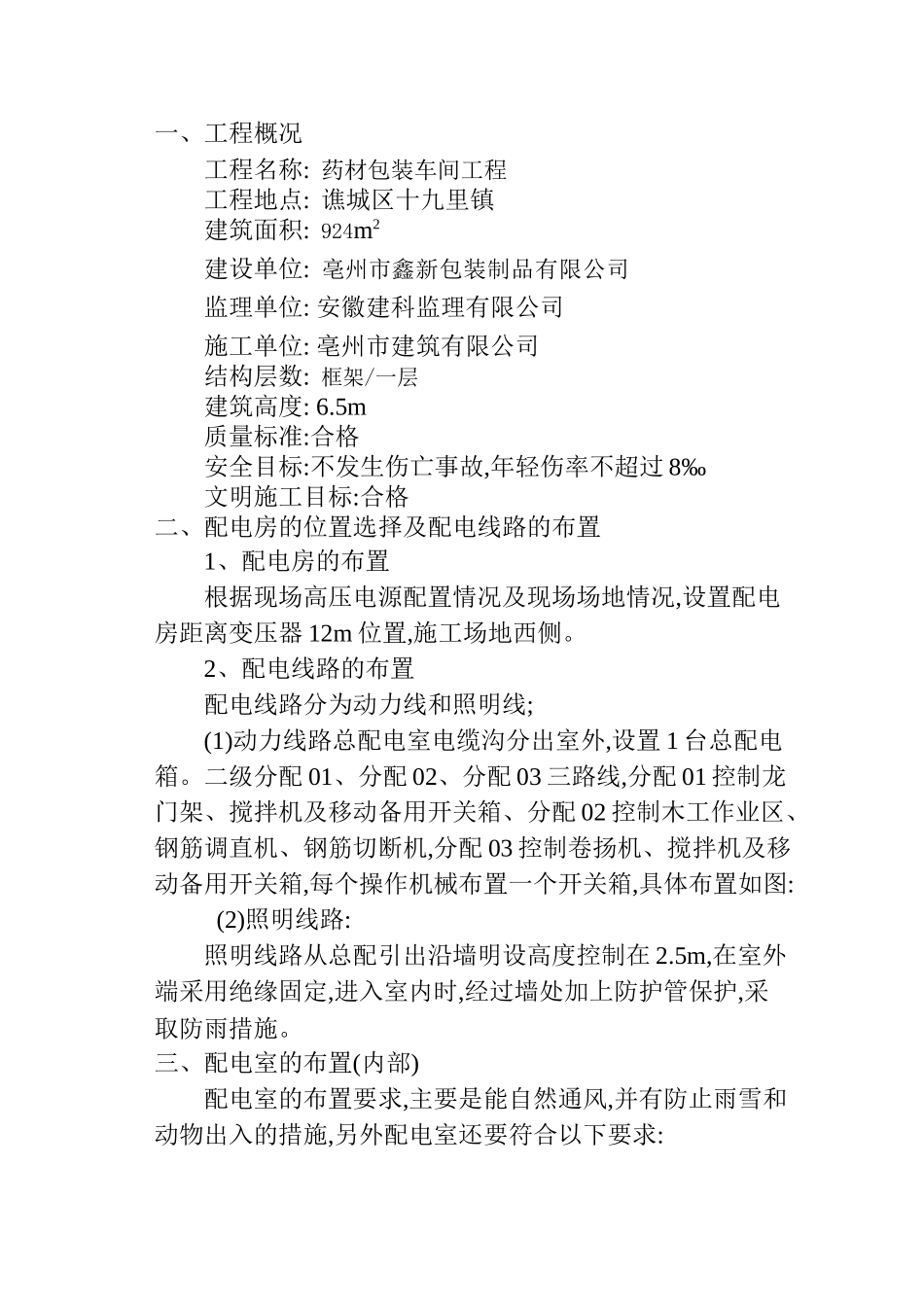

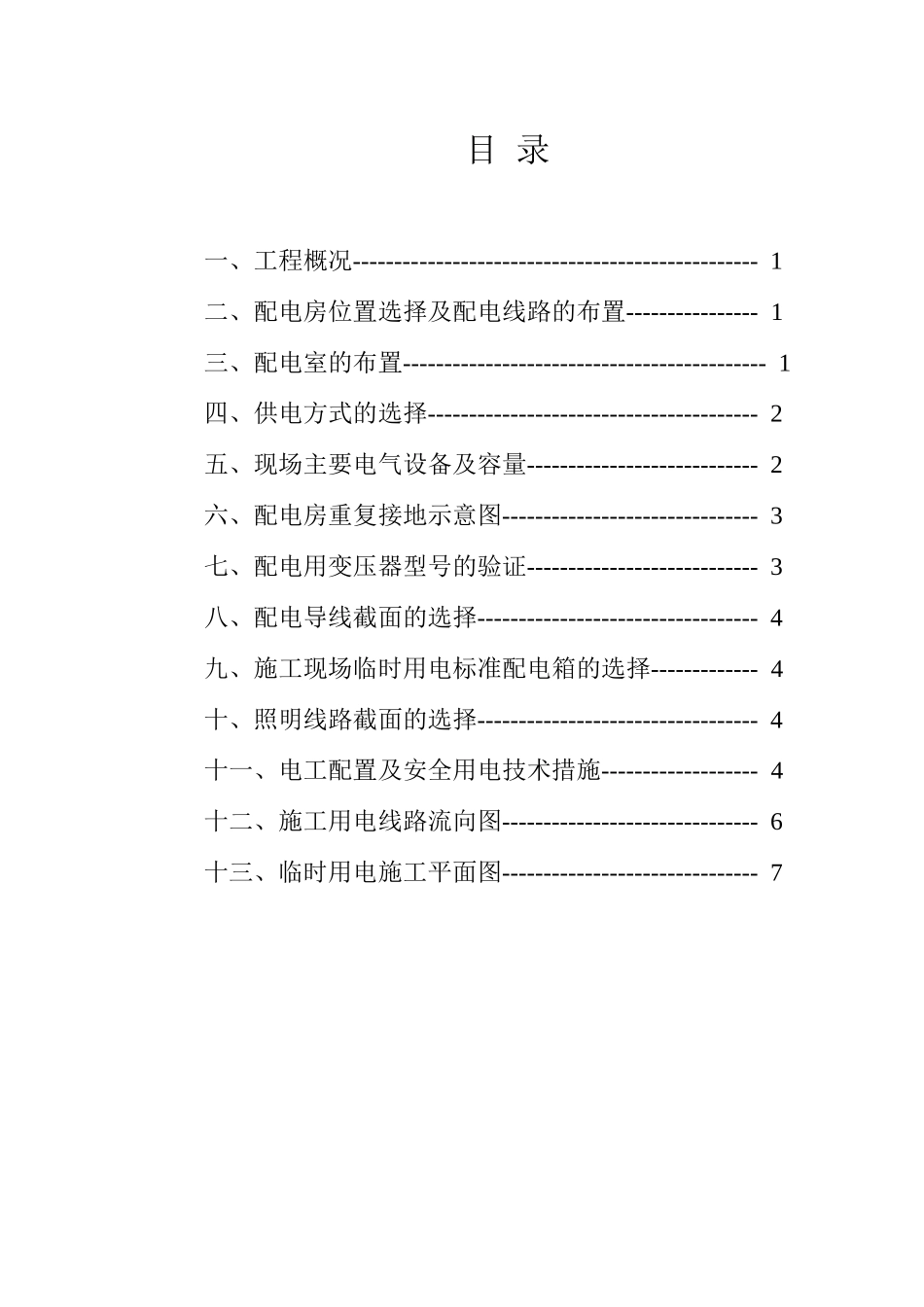

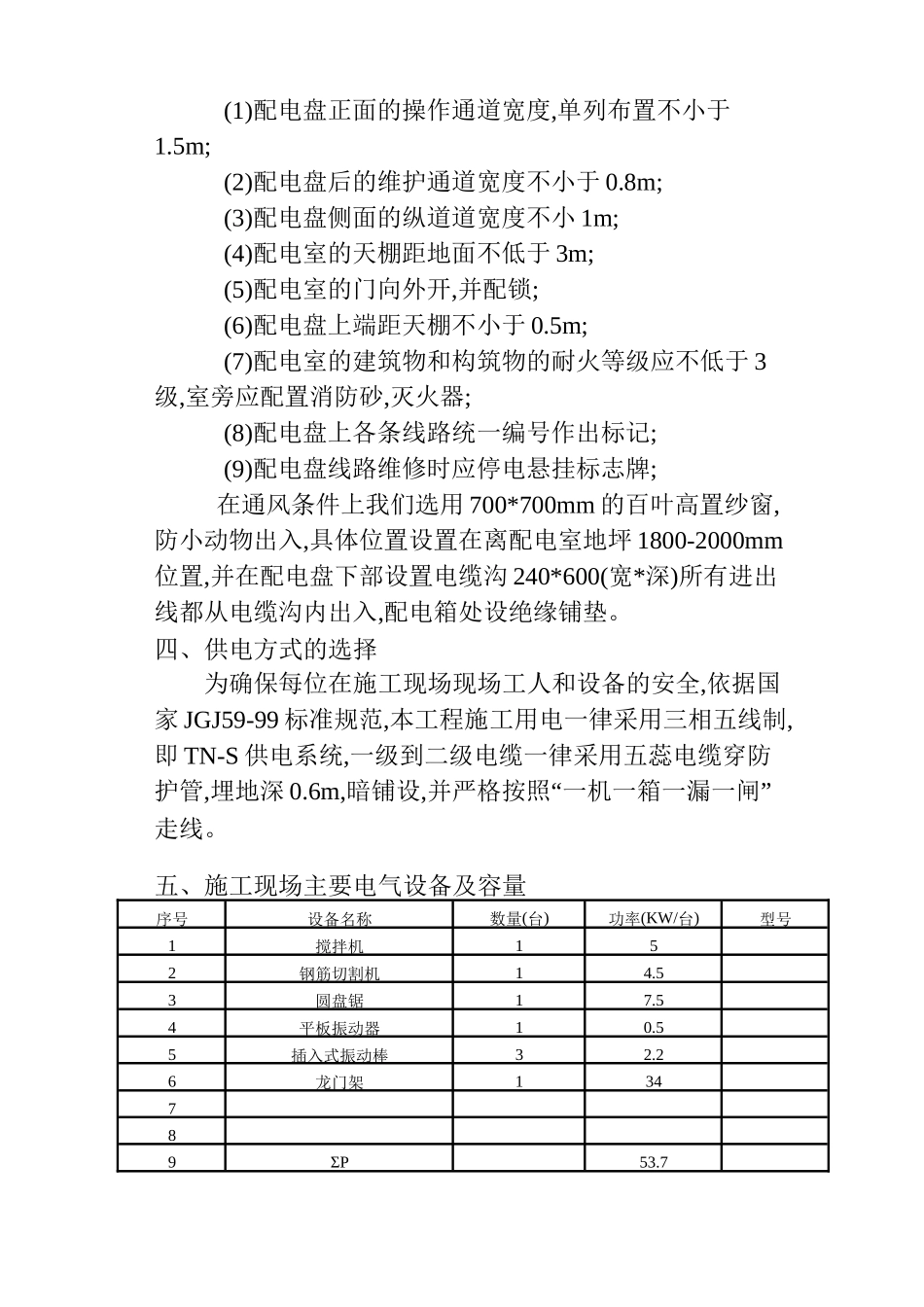

目录一、工程概况-------------------------------------------------1二、配电房位置选择及配电线路的布置----------------1三、配电室的布置--------------------------------------------1四、供电方式的选择----------------------------------------2五、现场主要电气设备及容量----------------------------2六、配电房重复接地示意图-------------------------------3七、配电用变压器型号的验证----------------------------3八、配电导线截面的选择----------------------------------4九、施工现场临时用电标准配电箱的选择-------------4十、照明线路截面的选择----------------------------------4十一、电工配置及安全用电技术措施-------------------4十二、施工用电线路流向图-------------------------------6十三、临时用电施工平面图-------------------------------7一、工程概况工程名称:药材包装车间工程工程地点:谯城区十九里镇建筑面积:924m2建设单位:亳州市鑫新包装制品有限公司监理单位:安徽建科监理有限公司施工单位:亳州市建筑有限公司结构层数:框架/一层建筑高度:6.5m质量标准:合格安全目标:不发生伤亡事故,年轻伤率不超过8‰文明施工目标:合格二、配电房的位置选择及配电线路的布置1、配电房的布置根据现场高压电源配置情况及现场场地情况,设置配电房距离变压器12m位置,施工场地西侧。2、配电线路的布置配电线路分为动力线和照明线;(1)动力线路总配电室电缆沟分出室外,设置1台总配电箱。二级分配01、分配02、分配03三路线,分配01控制龙门架、搅拌机及移动备用开关箱、分配02控制木工作业区、钢筋调直机、钢筋切断机,分配03控制卷扬机、搅拌机及移动备用开关箱,每个操作机械布置一个开关箱,具体布置如图:(2)照明线路:照明线路从总配引出沿墙明设高度控制在2.5m,在室外端采用绝缘固定,进入室内时,经过墙处加上防护管保护,采取防雨措施。三、配电室的布置(内部)配电室的布置要求,主要是能自然通风,并有防止雨雪和动物出入的措施,另外配电室还要符合以下要求:(1)配电盘正面的操作通道宽度,单列布置不小于1.5m;(2)配电盘后的维护通道宽度不小于0.8m;(3)配电盘侧面的纵道道宽度不小1m;(4)配电室的天棚距地面不低于3m;(5)配电室的门向外开,并配锁;(6)配电盘上端距天棚不小于0.5m;(7)配电室的建筑物和构筑物的耐火等级应不低于3级,室旁应配置消防砂,灭火器;(8)配电盘上各条线路统一编号作出标记;(9)配电盘线路维修时应停电悬挂标志牌;在通风条件上我们选用700*700mm的百叶高置纱窗,防小动物出入,具体位置设置在离配电室地坪1800-2000mm位置,并在配电盘下部设置电缆沟240*600(宽*深)所有进出线都从电缆沟内出入,配电箱处设绝缘铺垫。四、供电方式的选择为确保每位在施工现场现场工人和设备的安全,依据国家JGJ59-99标准规范,本工程施工用电一律采用三相五线制,即TN-S供电系统,一级到二级电缆一律采用五蕊电缆穿防护管,埋地深0.6m,暗铺设,并严格按照“一机一箱一漏一闸”走线。五、施工现场主要电气设备及容量序号设备名称数量(台)功率(KW/台)型号1搅拌机152钢筋切割机14.53圆盘锯17.54平板振动器10.55插入式振动棒32.26龙门架134789ΣP53.7六、配电房重复接地示意图施工现场采用TN-S接零保护供电系统,故在配电盘首端要设置保护性接零,专用保护接零的线路要重复接地,按照规定,重复接地的工作接地电阻必须小10Ω,保护接电阻小于4Ω,配电房的接地采用镀锌角钢3根,长度2m,埋地深度为自然地坪向下60cm,间距2m,具体见下图:配电箱七、变压器型号的验证施工用电量的大小,主要从以下几个方面考虑(1)整个现场所使用动力机械设备的数量及照明用电的总量。(2)施工总进度计划中施工高峰时,同时用电的设备数量。由:p=1.5~1.1[kΙ(ΣPΙ/cos0)+K2ΣP2+K3ΣP3+K4ΣP4]计算p__供电设备总需要容量(KW)p1__电动机额定功率(KW)p2____电焊机额定功率(KW)p3_____室内照明容量(KW)p4_____室外照明容量(KW)Cos0--电动机的平均功率因数0.75K1=0.7K2=0.6所以施工现场用电量最大时为:ΣP1=66.1kw∴:P=1.1×0.7×62.6/0.75=64.27KWA由此可见:用电量最大值时为64.27KWA,而施工现场已安装的变...
