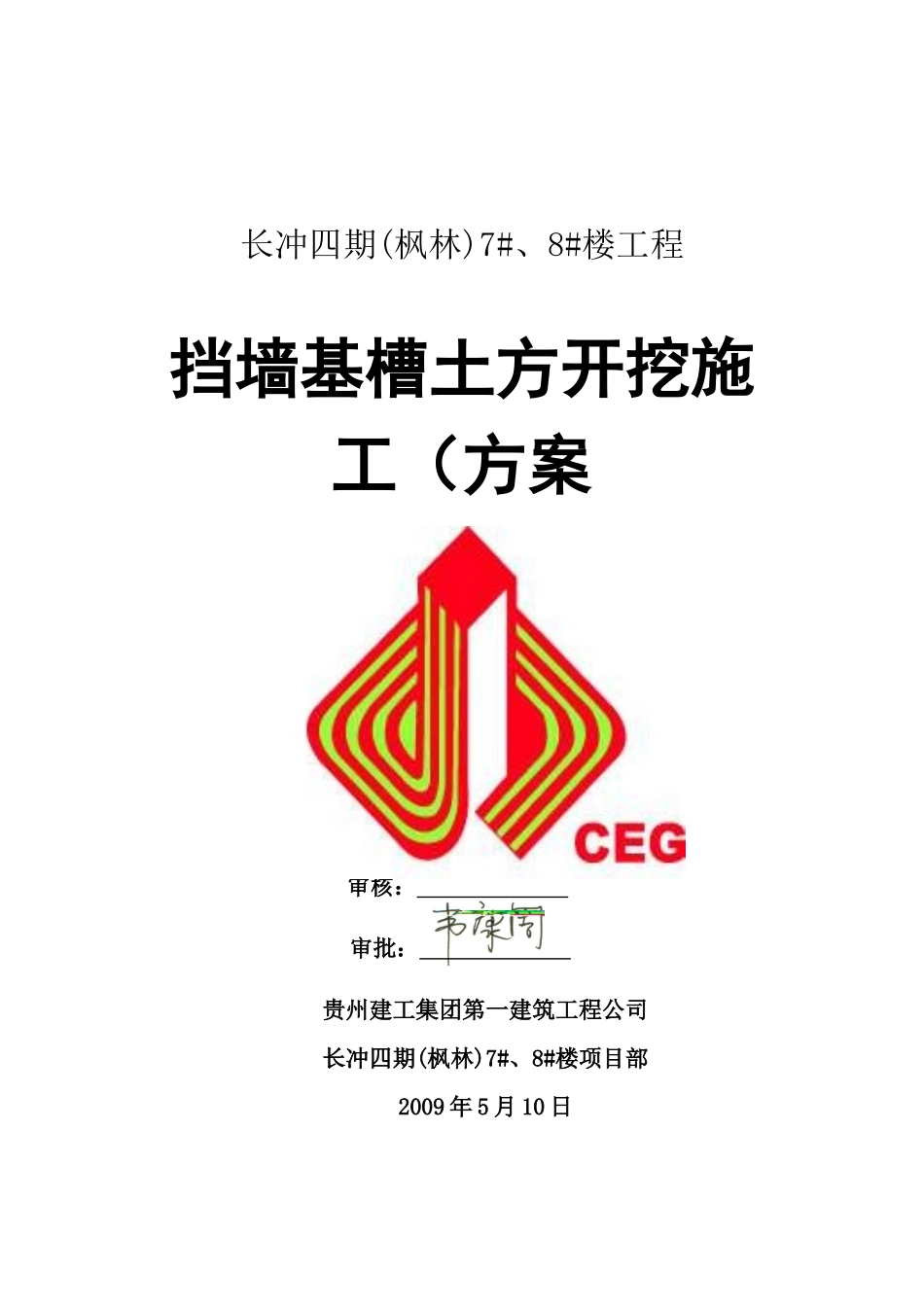

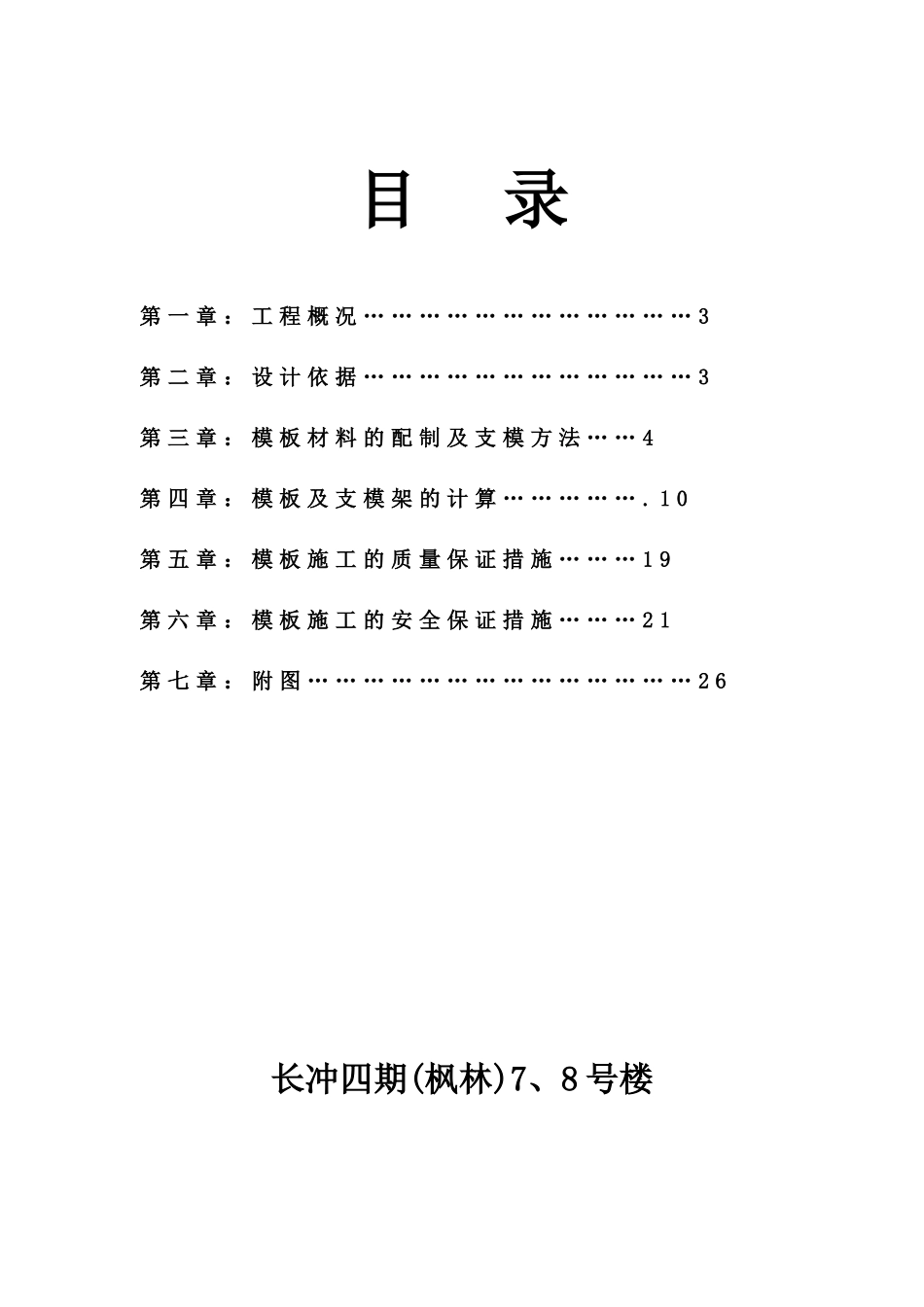

长冲四期(枫林)7#、8#楼工程挡墙基槽土方开挖施工（方案编制：审核：审批：贵州建工集团第一建筑工程公司长冲四期(枫林)7#、8#楼项目部2009年5月10日目录第一章：工程概况………………………………3第二章：设计依据………………………………3第三章：模板材料的配制及支模方法……4第四章：模板及支模架的计算…………….10第五章：模板施工的质量保证措施………19第六章：模板施工的安全保证措施………21第七章：附图……………………………………26长冲四期(枫林)7、8号楼模板施工(专项)方案第1章、工程概况：本工程贵阳市云岩区西侧，黄山冲路西北侧，贵州财经学院南侧。建筑面积：7#楼为39084.24m²；8#楼为25182.89m²,建筑总高度101.05m，地上30层，地下半地下室2层，建筑结构为框架剪力墙结构。基础形式为人工挖孔桩基础。基础地下室设有停车场，地下室面积约14780.42m²。依据地勘资料基础以中风化灰岩和泥岩为持力层。工程主体结构为框架－剪力墙结构体系，基础采用柱下人工挖孔桩基础；剪力墙下采用承台梁基础。第2章、设计依据：1、混凝土结构工程施工及验收规范GB50204-2002。2、建筑工程模板施工手册，杨嗣信主编，中国建筑工业出版；3、长冲四期(枫林)7、8＃楼工程施工图；4、建筑施工安全检查标准JGJ59-99；5、《建筑结构荷载规范》GB50009—2001；第3章、模板材料的配制及支模方法：3.01、支模材料的选择：本工程采用以下支模材料：竹胶板、刚模板：梁柱及平板模板。松木方料（100mm100mm）：模板连接排挡。钢管（Φ483.5）：围楞、支模架、柱箍。扣件：各类直角扣件、旋转扣件、对拉扣件，用于支模钢管架体的连接与紧固。脱膜剂：BY-3型脱膜剂。3.02、各部位支模方法：3.0201、梁模板梁模板底板采用竹胶板配制，四边刨光，厚度均匀，边侧必须于平面成直角，使梁侧模板与梁底模板连接密封，确保梁底砼棱角完整；梁模板排挡采用松木档，间距不得大于30cm，梁模板严格按梁断面尺寸进行配制；误差不得超过2mm；侧模配制时，必须从梁的净跨之中计算，接点设置于梁跨中间，确保梁、柱细部尺寸完整，详见各《梁模板支撑示意图》。100×100木方搁栅＠300Φ48×3.5钢管＠600100×100木方搁栅＠300100×100方木梁模板支撑示意图Φ48×3.5立管＠600×400，与支撑架一致3.0202、柱模板本工程中外围内楞100×100方木＠300，内楞外侧用Φ48＠450钢管柱箍箍筋，详见《柱模板支撑示意图》；50×100木方内楞@300100×100木方柱角内楞φ8钢管柱箍@400矩形柱模板图φ48钢管外楞竹胶板3.0203、楼板支模示意图每层顶板底模采用竹胶板，施工常规支撑工艺，即顶模、牵杆、隔栅，顶撑、牵杆用Φ48钢管，顶撑间距1000mm（长向）×1000mm（短向）。牵杆水平间距为1000mm并且短向牵❆与立❆杆固定之直角扣亶必遻顶足长向扣件。板底排架支䒑，离地200mm、1600mm设长向水平连系钢管二道间距!000mm，另一侧设短向水平连系钢管三道间距1000mm，并沿纱、横向每隔2400mm设剪刀撑一道，使梁、板支撑排架连成整体，以确保柱、梁、板、墙支撑体系的稳定性，详见《楼板支模示意图》。ΦΦφ48纵向联系钢管@2400100×100木方搁栅@400100×100木方搁栅@400竹胶板竹胶板φ48钢管围檩@100048钢管围檩@1000φ48钢管支撑@1000φ48钢管水平联系杆@1000楼板支模示意图φ048×3.5钢管＠60018003003.0204、楼梯本工程楼梯段下部采用九夹板支模，檩条为100×00＠450方木，踏步侧板采用钢板支模，两端用螺丝旋紧至两侧剪力墙上，使其固定，详见《楼梯支模详图》。100*100方木φ48钢管竹胶板竹胶板定加工木条楼梯支模详图3.0205、剪力墙模板剪力墙采用九夹板配制，Φ14＠450对拉螺栓连接，竖向围檩采用100×100＠250方木，水平向围檩采用Φ48×3.5＠450钢管与对拉螺栓相连，每排两根，外侧用二个山形帽固定件或成品铁板垫块加双螺帽拧紧，100×100方木衬档接头错开，方木长度采用4000、2000二种规格。墙“L”型时的阴阳角及模板拼缝处必须用两根50×100或100×100木楞方固定，以免漏浆走位。外墙内侧模板离结构面≯10mm，离结构面≤150mm处设一限位钢筋＠1000，圠层间芀点处及楼梯井搭接处需设一20mm统长带，...
