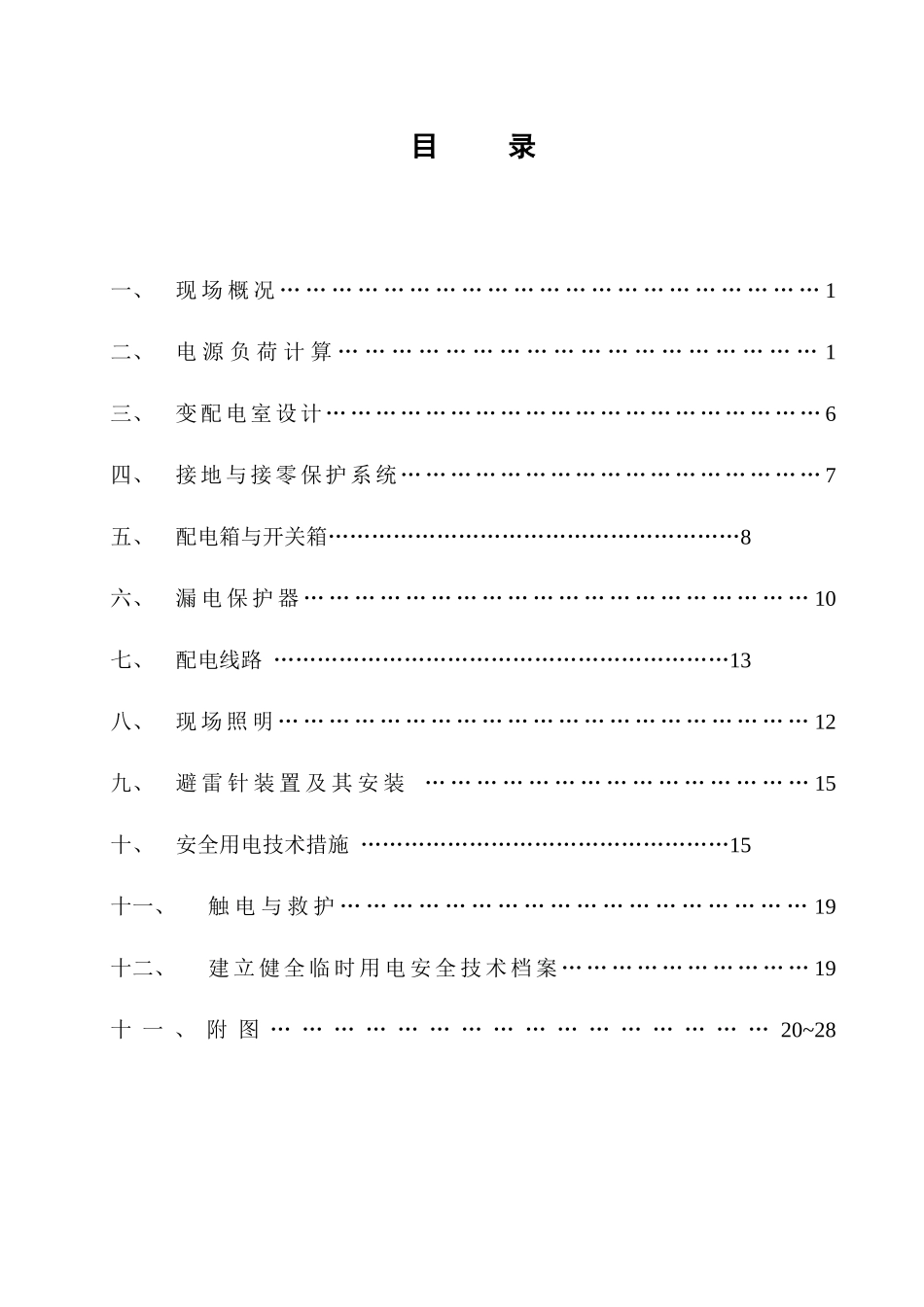

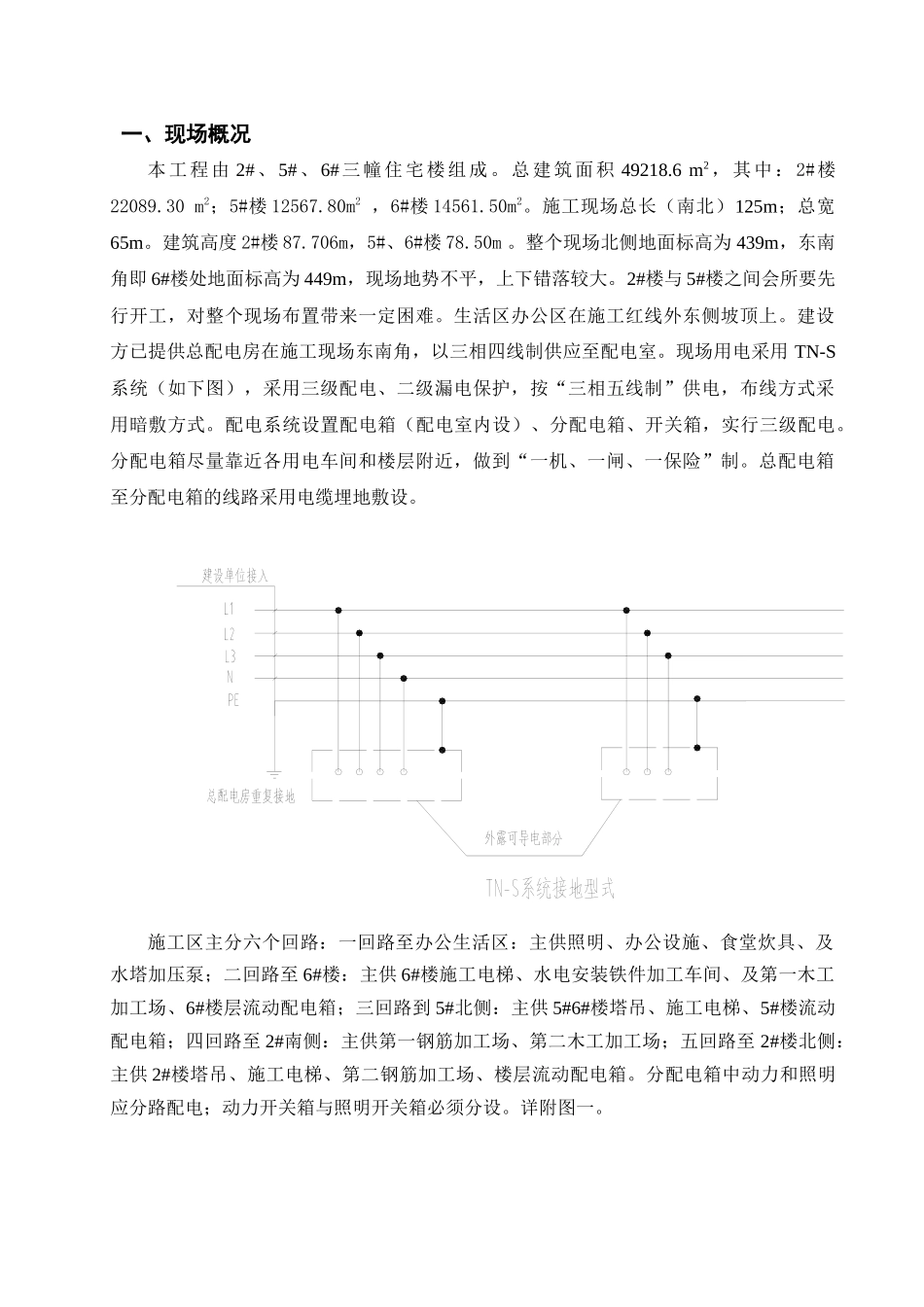

临时用电施工方案工程名称：建筑面积：49218㎡结构性质：剪力墙编制人：审核人：批准人：陕西****第一分公司****项目部2008年3月8日目录一、现场概况………………………………………………………1二、电源负荷计算………………………………………………1三、变配电室设计……………………………………………………6四、接地与接零保护系统……………………………………………7五、配电箱与开关箱…………………………………………………8六、漏电保护器……………………………………………………10七、配电线路………………………………………………………13八、现场照明………………………………………………………12九、避雷针装置及其安装………………………………………15十、安全用电技术措施……………………………………………15十一、触电与救护………………………………………………19十二、建立健全临时用电安全技术档案…………………………19十一、附图…………………………………………20~28一、现场概况本工程由2#、5#、6#三幢住宅楼组成。总建筑面积49218.6m2，其中：2#楼22089.30m2；5#楼12567.80m2，6#楼14561.50m2。施工现场总长（南北）125m；总宽65m。建筑高度2#楼87.706m，5#、6#楼78.50m。整个现场北侧地面标高为439m，东南角即6#楼处地面标高为449m，现场地势不平，上下错落较大。2#楼与5#楼之间会所要先行开工，对整个现场布置带来一定困难。生活区办公区在施工红线外东侧坡顶上。建设方已提供总配电房在施工现场东南角，以三相四线制供应至配电室。现场用电采用TN-S系统（如下图），采用三级配电、二级漏电保护，按“三相五线制”供电，布线方式采用暗敷方式。配电系统设置配电箱（配电室内设）、分配电箱、开关箱，实行三级配电。分配电箱尽量靠近各用电车间和楼层附近，做到“一机、一闸、一保险”制。总配电箱至分配电箱的线路采用电缆埋地敷设。施工区主分六个回路：一回路至办公生活区：主供照明、办公设施、食堂炊具、及水塔加压泵；二回路至6#楼：主供6#楼施工电梯、水电安装铁件加工车间、及第一木工加工场、6#楼层流动配电箱；三回路到5#北侧：主供5#6#楼塔吊、施工电梯、5#楼流动配电箱；四回路至2#南侧：主供第一钢筋加工场、第二木工加工场；五回路至2#楼北侧：主供2#楼塔吊、施工电梯、第二钢筋加工场、楼层流动配电箱。分配电箱中动力和照明应分路配电；动力开关箱与照明开关箱必须分设。详附图一。附图一：配电网络二、电源负荷计算1、总配电室①、总配电室用电量计算：配电房1号分电箱办公生活高压水泵施工电梯办公室食堂职工宿舍电焊机楼层流动箱照明楼层流动箱照明套丝切管机钢筋调直机塔吊2号分电箱6#楼塔吊施工电梯3号分电箱5#楼园盘锯压刨钢筋弯曲机钢筋切断机4号分电箱2#楼南侧施工电梯钢筋要断机楼层流动箱照明钢筋直螺纹滚压机5号分电箱2#楼北侧园盘锯压刨钢筋弯曲机钢筋对焊机主体高峰期主要用电负荷：序号机具名称型号额定功率（KW）台数总功率KxCosφtgφPe=(Jc/Jc1)1/2PnPjs=Kx×PeQjs=Pjs×tgφ所属回路1塔吊QTZ63402800.40.61.33101.240.553.9三、五2双笼电梯SCD100/100303900.40.61.333647.9二、三、五3钢筋切断机GJ-50114440.60.71.0226.427四、五4钢筋弯曲机GM-1444160.60.71.029.69.8四、五5钢筋调直机GT4/144280.60.71.024.84.9四6螺纹滚压机HGS62120.60.71.027.27.3五7园盘锯MJ1143260.60.61.023.63.7二、四8单面压刨机MB104A4280.60.61.024.84.9二、四9对焊机UN1-10015010.350.42.2910637.185五10交流电焊机BX-3002641040.350.42.2973.525.758.9二、三、四、五11振动机ZX501.144.40.60.71.022.62.7二、三、四、五12高压水泵111110.750.81.028.38.4一13套丝切管机TQ-31110.30.61.020.30.3二14电动弯管机WYQ1.111.10.30.61.020.330.3二15镝灯3.54140.511.177.7二、三、四、五16碘钨灯115150.511.17.58.3二、三、四、五17车间照明1550.511.12.52.8二、三、四、五18电蒸箱122240.50.91.11213.2一19电饭锅1.5460.50.81.133.3一20冰箱1.534.510.71.14.55一21开水器201200.60.91.11213一22排烟机0.531.50.50.61.10.80.9一2...
