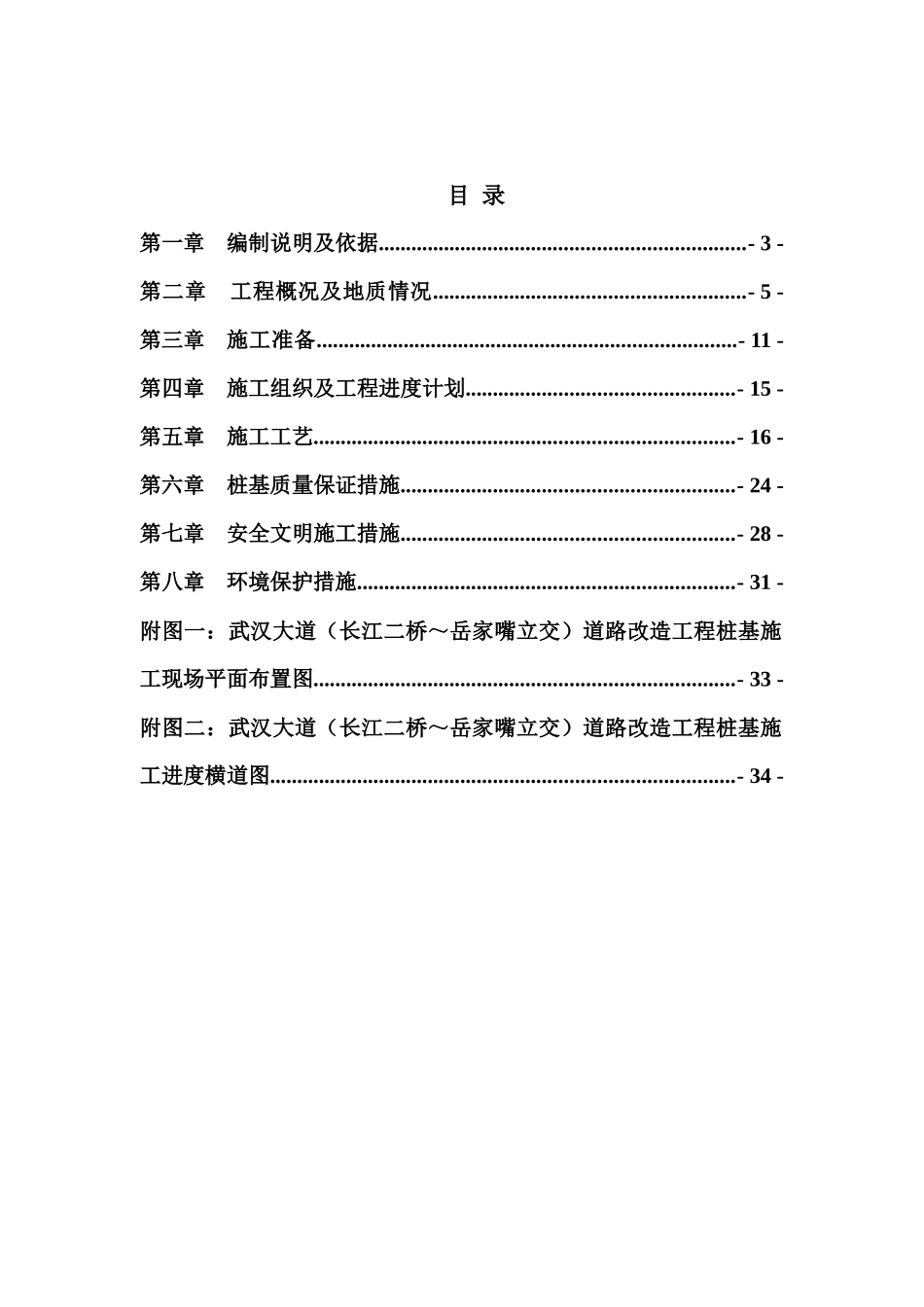

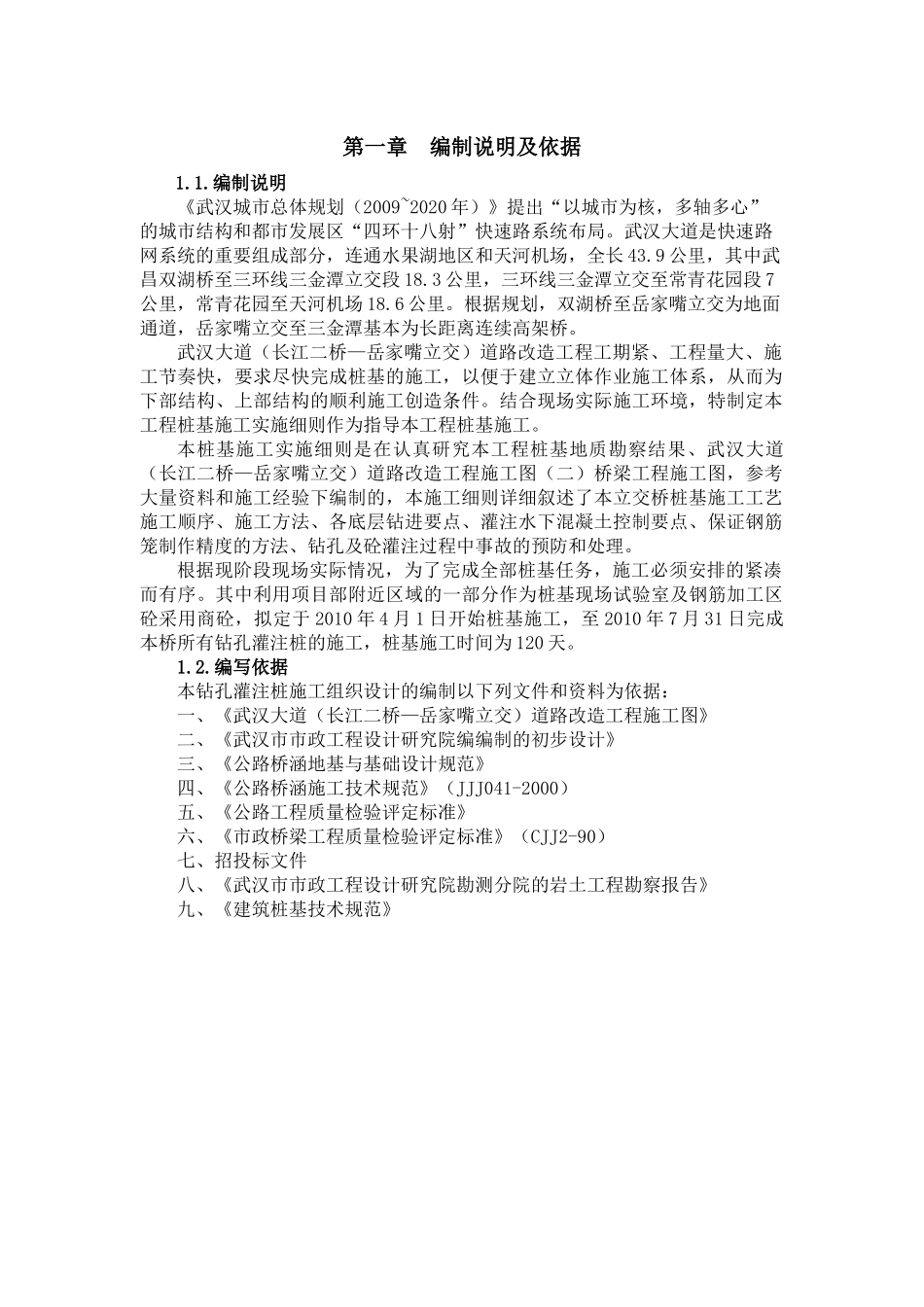

武汉大道（长江二桥～岳家嘴立交）道路改造工程一标桩基施工方案编制:审核人:批准人:武汉大道（长江二桥～岳家嘴立交）道路改造工程一标项目经理部2010年3月27日目录第一章编制说明及依据...................................................................-3-第二章工程概况及地质情况.........................................................-5-第三章施工准备.............................................................................-11-第四章施工组织及工程进度计划.................................................-15-第五章施工工艺.............................................................................-16-第六章桩基质量保证措施.............................................................-24-第七章安全文明施工措施.............................................................-28-第八章环境保护措施.....................................................................-31-附图一：武汉大道（长江二桥～岳家嘴立交）道路改造工程桩基施工现场平面布置图.............................................................................-33-附图二：武汉大道（长江二桥～岳家嘴立交）道路改造工程桩基施工进度横道图.....................................................................................-34-第一章编制说明及依据1.1.编制说明《武汉城市总体规划（2009~2020年）》提出“以城市为核，多轴多心”的城市结构和都市发展区“四环十八射”快速路系统布局。武汉大道是快速路网系统的重要组成部分，连通水果湖地区和天河机场，全长43.9公里，其中武昌双湖桥至三环线三金潭立交段18.3公里，三环线三金潭立交至常青花园段7公里，常青花园至天河机场18.6公里。根据规划，双湖桥至岳家嘴立交为地面通道，岳家嘴立交至三金潭基本为长距离连续高架桥。武汉大道（长江二桥—岳家嘴立交）道路改造工程工期紧、工程量大、施工节奏快，要求尽快完成桩基的施工，以便于建立立体作业施工体系，从而为下部结构、上部结构的顺利施工创造条件。结合现场实际施工环境，特制定本工程桩基施工实施细则作为指导本工程桩基施工。本桩基施工实施细则是在认真研究本工程桩基地质勘察结果、武汉大道（长江二桥—岳家嘴立交）道路改造工程施工图（二）桥梁工程施工图，参考大量资料和施工经验下编制的，本施工细则详细叙述了本立交桥桩基施工工艺施工顺序、施工方法、各底层钻进要点、灌注水下混凝土控制要点、保证钢筋笼制作精度的方法、钻孔及砼灌注过程中事故的预防和处理。根据现阶段现场实际情况，为了完成全部桩基任务，施工必须安排的紧凑而有序。其中利用项目部附近区域的一部分作为桩基现场试验室及钢筋加工区砼采用商砼，拟定于2010年4月1日开始桩基施工，至2010年7月31日完成本桥所有钻孔灌注桩的施工，桩基施工时间为120天。1.2.编写依据本钻孔灌注桩施工组织设计的编制以下列文件和资料为依据：一、《武汉大道（长江二桥—岳家嘴立交）道路改造工程施工图》二、《武汉市市政工程设计研究院编编制的初步设计》三、《公路桥涵地基与基础设计规范》四、《公路桥涵施工技术规范》（JJJ041-2000）五、《公路工程质量检验评定标准》六、《市政桥梁工程质量检验评定标准》（CJJ2-90）七、招投标文件八、《武汉市市政工程设计研究院勘测分院的岩土工程勘察报告》九、《建筑桩基技术规范》第二章工程概况及地质情况2.1.工程概况武汉大道（长江二桥～岳家嘴立交）道路改造工程一标起止点桩号为K0+208.880～K1+296.5，全长1087.62m，共分五联；起点位于长江二桥武昌岸引道（桩号K0+208.880），终点位于桩号K1+1296.5，红线宽60米（原长江二桥收费站处为90米，长约242米）。本立交工程桩基础为80根钻孔灌注桩，直径为Ф1.6m（桥台采用直径Ф1.2m），砼采用C30水下混凝土，具体工程量见表2－1全桥桩基工程量统计表。表2－1全桥桩基工程量统计表墩号桩长(m)直径(m)桩基根数桩基C30水下砼(m3)每根桩Ф10(kg)每根桩Ф16(kg)每根桩Ф20(kg)每根...
