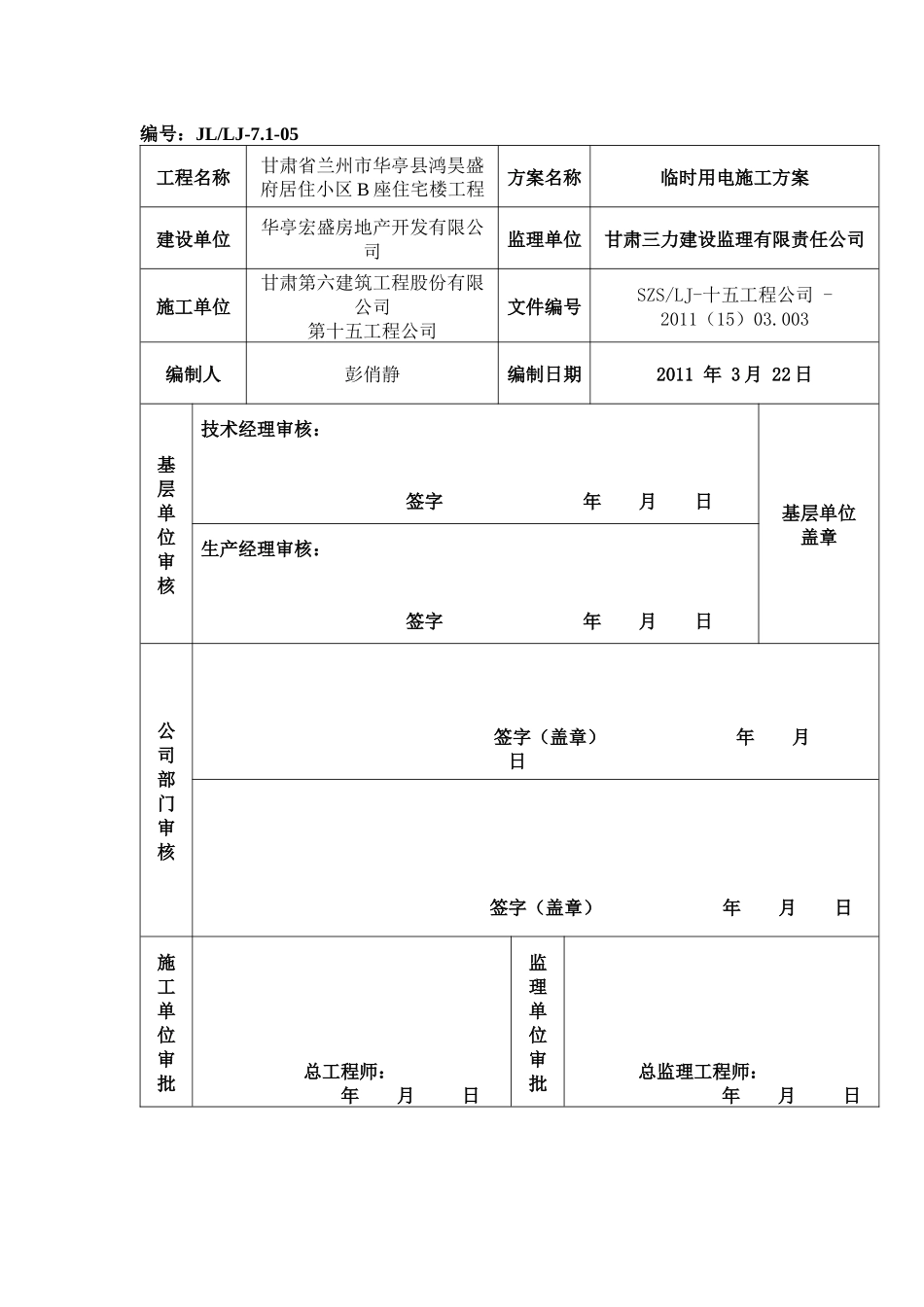

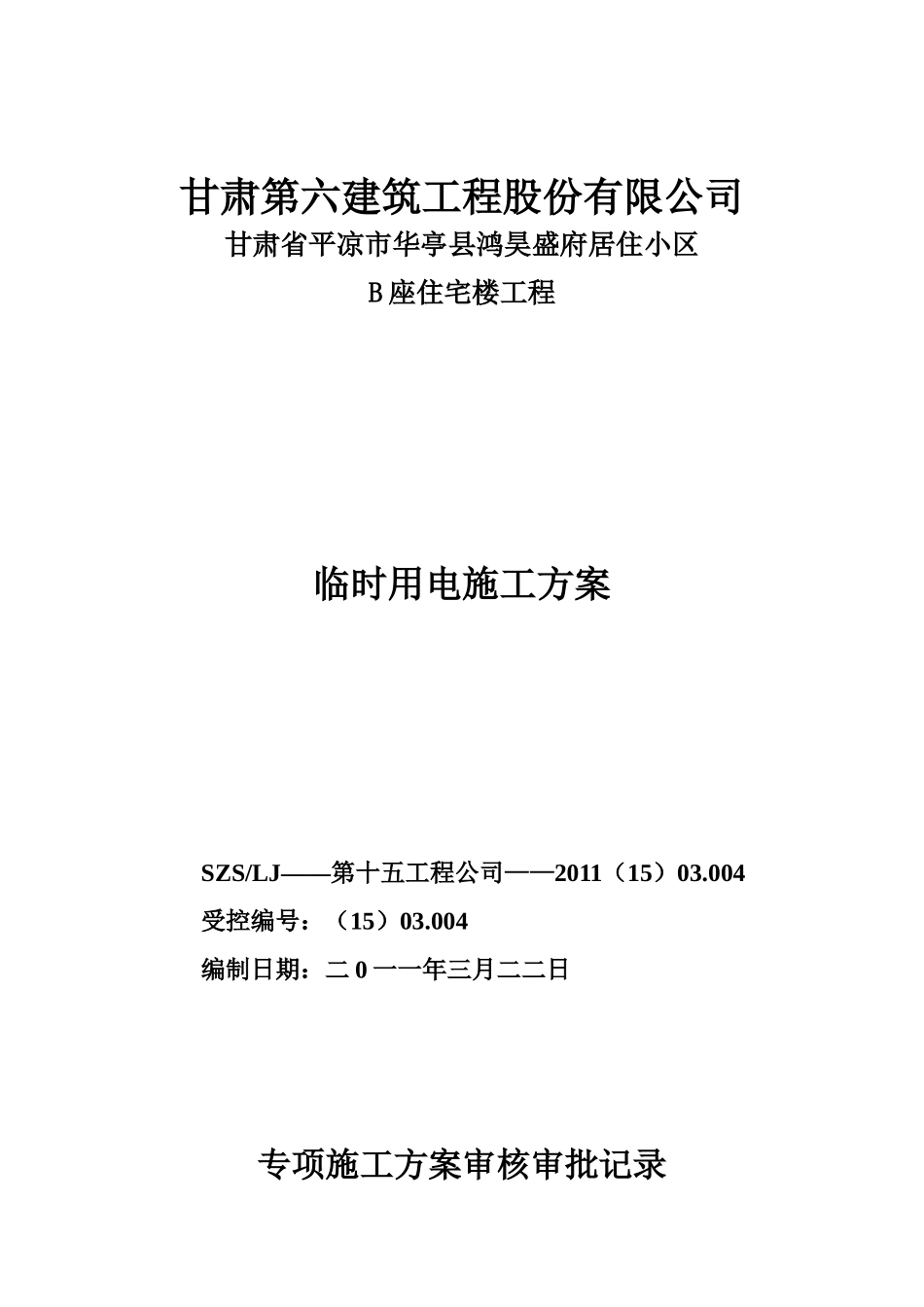

甘肃第六建筑工程股份有限公司甘肃省平凉市华亭县鸿昊盛府居住小区B座住宅楼工程临时用电施工方案SZS/LJ——第十五工程公司——2011（15）03.004受控编号：（15）03.004编制日期：二0一一年三月二二日专项施工方案审核审批记录编号：JL/LJ-7.1-05工程名称甘肃省兰州市华亭县鸿昊盛府居住小区B座住宅楼工程方案名称临时用电施工方案建设单位华亭宏盛房地产开发有限公司监理单位甘肃三力建设监理有限责任公司施工单位甘肃第六建筑工程股份有限公司第十五工程公司文件编号SZS/LJ-十五工程公司-2011（15）03.003编制人彭俏静编制日期2011年3月22日基层单位审核技术经理审核：签字年月日基层单位盖章生产经理审核：签字年月日公司部门审核签字（盖章）年月日签字（盖章）年月日施工单位审批总工程师：年月日监理单位审批总监理工程师：年月日第一章设计依据和工程概况一、设计依据设计依据主要包括以下规程及资料：（1）《建设工程施工现场供用电安全规范》GB50194—93；（2）《施工现场临时用电安全技术规范》JGJ46—2005；（3）《低压配电设计规范》GB50054—95；（4）《供配电系统设计规范》GB50052—95；（5）《通用用电设备配电设计规范》GB50055—93；（6）《建筑施工安全检查标准》（JGJ59—99）；（7）《施工现场临时用电安全技术规范实施手册》，中国建筑工业出版社；（8）《建筑工程临时用电设计与实例手册》，中国电力出版社；（9）现场电源资料：动力电源和照明电源由西北角1＃柜变压，电源电压380V。电源为三相四线（L1、L2、L3、N），通过电缆进入施工现场。（10）现场临时用电设备负荷和配置资料见《施工用电设备明细表》。（11）、建设单位提供的电源为200A。二、工程概况本工程建筑层数十七层，地下二层，为剪力墙结构，建筑总高度55.05米，一层至二层为商品，三层至十七层为普通住宅，层高为3米，建筑面积为21524.47m2，本工程建设地址是甘肃省平凉市华亭县鸿昊盛府住宅小区B座住宅楼工程。第二章施工现场临时用电方式一、配电方式配电原则：总箱配出线采用放射式和树干式相结合的配电方式，对负荷比较大的配电点采用单独回路配电，对负荷较远又较小的配电点上的分箱采用树干式配电方式，总箱中的一路配线先到较近负荷点的分配电箱，再到较远的负荷点分配电箱，一路线上带的分配电箱数量一般为4个。由分配电箱至设备开关箱配线采用放射式或链式配线，对重要负荷或较大负荷采用放射单路直配，对较小的负荷采用链式配线。对大容量的对焊机和混凝土输送泵等，从总箱以放射式单回路形式直配。本系统总负荷较大。由校区变压器引出两回线路，供给一台总配电箱。再由总配电箱分配给各分配电箱，总配电箱处设电度表，以计量施工总电量。供电方式采用三相五线制TN—S系统。在总配电箱，以及超过50m的线路附近的箱体附近做重复接地，并与保护零线可靠连接。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠连接。根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。对负荷较远的钢筋加工机械及楼内装修电源采用树干式配电方式。二、配电线路施工现场主要干线采用VV电缆埋地敷设，办公室照明采用做PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线必须用橡套绝缘电缆。结构施工时，在楼内装一台分配电箱，供给电焊机、砼振动器电源。施工时首层往上每层放置一台分配电箱，随楼层施工的升高而升高，供施工和装修用电设备电源。电缆敷设应避免机械损伤和介质腐蚀。电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，须加设防护套管。电缆埋地敷设时，电缆表面及地面不得小于0.7m，且电线上下应均匀铺设不小于50㎜厚细砂或软土，而后再盖砖保护。埋地电缆有接头时，接头需做在地面上的接线盒中，并能防雨、防尘、防机械损伤，并远离易燃、易爆、易腐蚀场所。三、现场配电箱和开关箱现场临时配电箱采用由甘肃省建筑科技专家委员会推荐的GJK型施工现场标准配电箱。GJK向配电箱由甘肃省建设科技专家委员会设计，已通过甘肃省建设厅科技成果鉴定，由省内著名的低压电器生产厂家生产。四、现场...
